钻取

更新时间:

为便于多维数据分析,Quick BI提供了钻取、联动和跳转功能。本文为您介绍钻取的使用场景及操作方法。

使用场景

查看公司销售大盘数据时,您可以通过钻取数据来改变分析的粒度,如按照地理维度,可以从区域粒度下钻到省份粒度查看数据情况。

编辑数据集

本例中需要使用到区域省份城市,请确保字段已转换为地理信息,并添加至同一个层次结构中,具体操作如下。


说明

如果目标数据集中的区域省份城市已转换为地理信息,请跳过此步骤。

  1. 在数据集编辑页面,在维度列表中找到目标字段并单击右侧的设置图标。


  2. (可选)

    新建层次结构。

    如果有层级钻取结构,可以进行本操作。

    1. 在维度列表中找到目标地理信息字段,按照下图指引,新建层次结构


    2. 新建/编辑层级结构页面,自定义层级结构名称后,单击确定

    3. 单击目标字段右侧的set图标,选择移动到area_层级结构,依次将其他地理信息维度字段移动到该层级结构中。


  3. 单击刷新预览


  4. 数据集编辑完成后,单击保存

创建仪表板

下面需要创建两个仪表板,本例中先创建仪表板公司大盘数据

  1. 登录Quick BI控制台

  2. 进入仪表板页面。

  3. 按照下图指引,选择仪表板的数据集为销售数据,并命名为公司大盘数据


  4. 添加饼图到仪表板,并命名为区域订单数量占比分析image

钻取设置与展示

设置步骤

您需要手动设置钻取功能。下面以饼图为例进行介绍。

  1. 在饼图对应的数据页签,在目标维度区域右侧单击1图标。


    如果该饼图已启用联动功能,再设置钻取时,弹窗选择点击时联动与钻取生效方式。具体操作请参见设置路径二:从联动的入口设置

  2. 设置钻取层级。

    本例中,钻取的顺序为区域 > 省份 > 城市。

    您还可以进行以下操作:

    • 增加钻取维度:将所需钻取维度拖拽至钻取/维度区域,并调整顺序。

    • 修改钻取顺序:在钻取/维度区域选中目标字段并拖拽调整顺序。

    • 删除钻取维度:在钻取/维度区域选中目标字段并单击1图标。

    说明

    交叉表最多可设置3个钻取项,其他图表均只能设置一个钻取项。最多可设置6个钻取层级。

  3. 单击更新

    状态icon设置为始终显示时,在图表标题右侧会出现image图标,如下图所示。状态icon如何设置请参见配置标题


展示效果

  • PC端

    您可以单击华南区域,图表会下钻到该区域下的省份数据占比情况,再单击广东省份,则会继续下钻到该省份下的城市数据占比情况钻取效果当您需要从城市数据占比情况上卷回省份时,可以单击图表左下方的省份标签,也支持直接单击区域进行上卷。上卷效果

  • 移动端

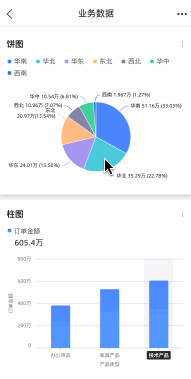

    • 您可以单击华南区域,单击图表下方的下钻按钮,图表会下钻到该区域下的省份数据占比情况,再单击广东省份,单击图表下方的下钻按钮,则会继续下钻到该省份下的城市数据占比情况


    • 支持移动端长按时,进行下钻操作。

      页面设置->高级->交互控制里勾选移动端长按时,进行下钻操作


      此时在移动端可以进行长按下钻。

      支持长按图表区域数据标签文字区域进行下钻。


      说明

      仅饼图、环形图、玫瑰图、矩阵树图支持长按图表区域进行下钻。

      仅饼图、环形图、玫瑰图支持长按数据标签文字区域进行下钻。

钻取层级行展示设置

操作入口

您可以按照下图所示在饼图区域订单数量占比分析对应的(①)分析页签数据交互区域单击钻取展开(②)配置项


配置项说明

配置项

配置项说明

位置

设置层级行的位置,支持在图表上方、下方两种方式。


文字

设置层级行文字样式,支持设置大小、加粗、斜体


当前层级/上层颜色

支持设置当前层级、上层字体颜色


下钻辅助字段设置

辅助字段会随着下钻操作动态添加到下钻字段之后,对主字段进行说明补充信息。

使用场景

在设置下钻的过程中,当您配置了组织架构关系类数据的钻取层级时,如总部(一级组织)->大区(二级组织)->分区(三级组织),未下钻状态下您可以看到总部对应的负责人,单击总部下钻时可以看到大区对应的负责人。此时您可以通过配置钻取维度辅助字段实现动态切换。

说明

表格类图表支持设置下钻辅助字段展示。

操作步骤

  1. 如下图交叉表中已设置完成钻取功能钻取的顺序为一级组织->二级组织->三级组织。设置过程请参见钻取设置与展示


  2. 鼠标hover到需要设置辅助字段的维度上,单击下拉箭头,菜单中选择辅助字段,即出现配置弹窗。

    辅助字段

  3. 您可以在配置弹窗页中设置选择一级组织字段下的辅助字段。添加一级负责人字段,对齐方式选择居中对齐,显示名称为一级负责人。


  4. 一级组织字段的辅助字段配置完成后,您需要对二级组织字段进行配置。添加二级负责人字段,对齐方式选择左对齐,显示名称为二级负责人。


  5. 二级组织字段的辅助字段配置完成后,您需要对三级组织字段进行配置。添加三级负责人字段,对齐方式选择左对齐,显示名称为三级负责人。


  6. 单击确认配置完成效果如下图。您可以查看到一级组织总部下的负责人以及其他数据情况,当您在单击总部后可以看到华东、华南大区负责人以及其他数据,单击华南大区后可以查看到广佛、深圳、福建分区负责人以及其他数据情况。

    下钻
