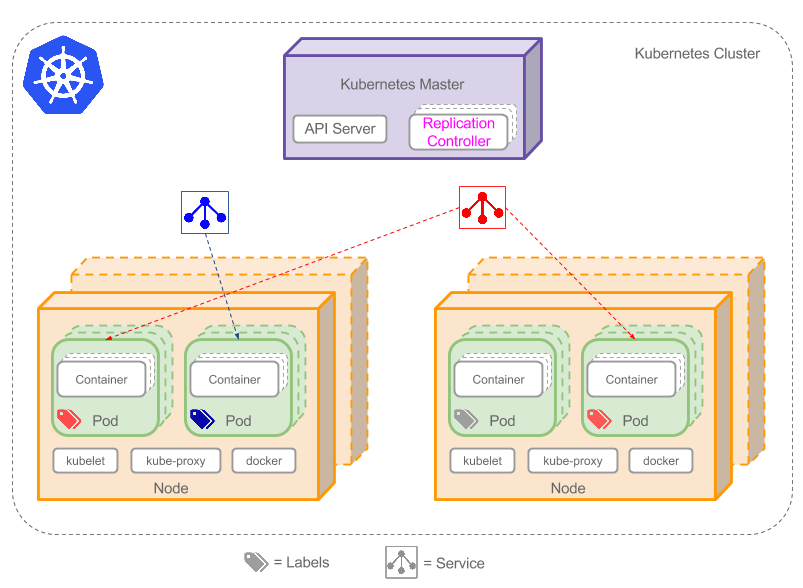

1. Kubernetes 集群介绍
Kubernetes（k8s）作为自动化容器操作的开源平台已经名声大噪，目前已经成为容器玩家主流选择。Kubernetes在容器技术的基础上，增加调度和节点集群间扩展能力，可以非常轻松地让你快速建立一个企业级容器应用集群，这个集群主要拥有以下能力：
自动化容器的部署和复制
随时扩展或收缩容器规模
将容器组织成组，并且提供容器间的负载均衡
很容易地升级应用程序容器的新版本
提供容器弹性，如果容器失效就替换它
2. API网关作为Kubernetes集群的接入层架构

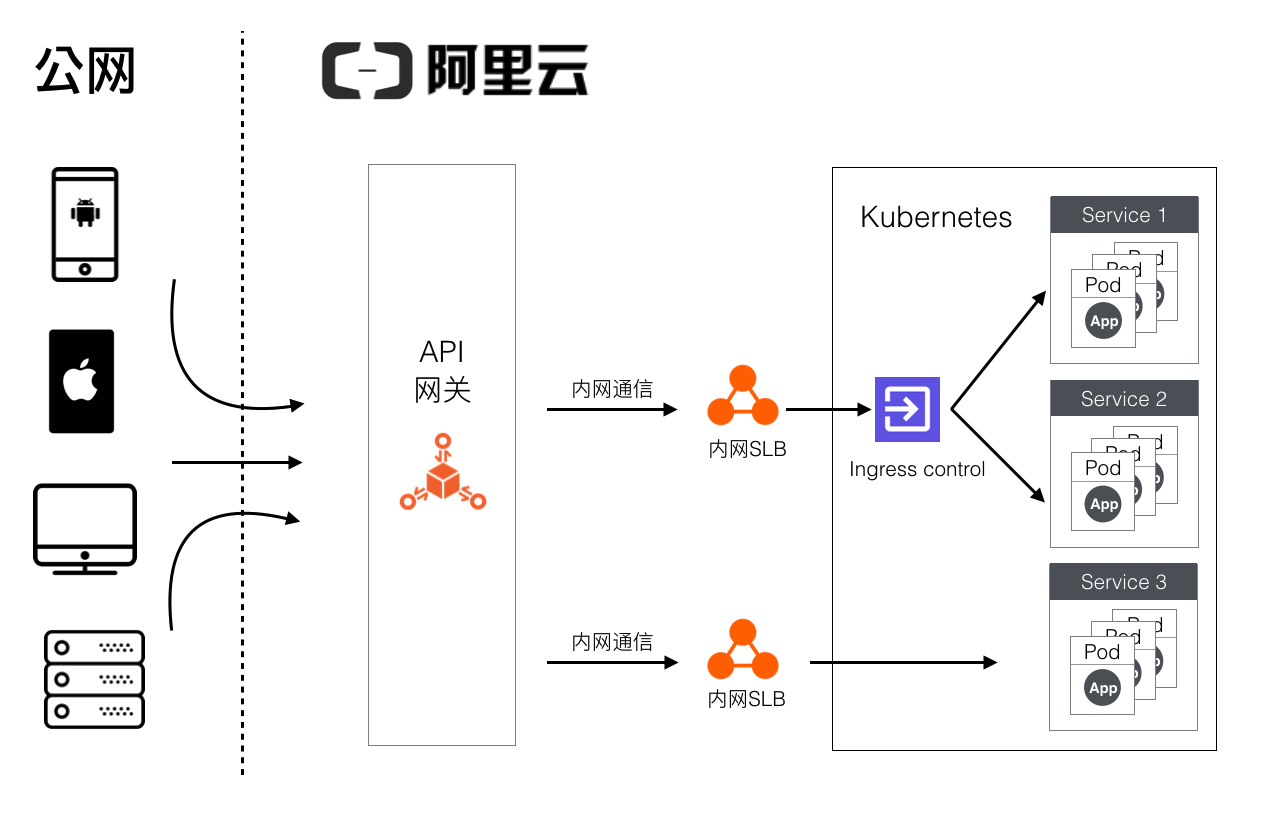

我们可以看到Kubernetes集群是可以作为应用服务的，但是Kubernetes集群没有足够的接入能力，特别在大型应用中，它是不能够直接对用户提供服务的，否则会有非常大的安全风险。而API网关作为成熟的云产品，已经集成了非常丰富的接入能力，把API网关放在Kubernetes集群前面作为应用集群的接入服务使用，将大大提高Kubernetes集群的服务能力，可以作为标准的大型互联网应用的标准架构。下面是使用阿里云架构图：
是否启用Ingress Control？
从架构图中我们可以看到，API网关作为Kubernetes集群的桥头堡，负责处理所有客户端的接入及安全工作，API网关和Kubernetes集群中Ingress Control的内网CLB或者服务的内网CLB进行通信。具体什么时候用Ingress Control呢？如果Kubernetes集群内只有一个服务，网关直接和此服务关联的内网CLB进行通信最高效。如果Kubernetes集群内有多个服务，如果使用服务的内网CLB对网关提供服务，将会生成很多CLB，资源管理起来会比较麻烦，此时我们可以使用Ingress Control做Kubernetes中服务发现与七层代理工作，API网关的所有请求发送到Ingress Control关联的内网CLB上，由Ingress Control将请求分发到Kubernetes集群内的容器内，这样我们也只需要一个内网CLB就能将Kubernetes集群内的所有服务暴露出去了。
3. API网关接入能力
读者要问了，接入了API网关具体能为整个架构带来哪些好处呢？下面我们列一下这种架构中，API网关具体能给整个应用带来什么价值。
1.API网关允许客户端和API网关使用多种协议进行通信，其中包括：
* HTTP
* HTTP2 2.API网关使用多种方法保证和客户端之间的通信安全：
* 允许定义API和APP之间的授权关系，只有授权的APP允许调用；
* 全链路通信都使用签名验证机制，包括客户端和API网关之间的通信和API网关和后端服务之间的通信，保证请求在整个链路上不会被篡改；
* 支持用户使用自己的SSL证书进行HTTPS通信；
* 支持OPENID CONNECT；
3.API网关具备iOS/Android/Java三种SDK的自动生成能力，并且具备API调用文档自动生成能力；
4.API网关支持入参混排能力，请求中的参数可以映射到后端请求中的任何位置；
5.API网关提供参数清洗能力，用户定义API的时候可以指定参数的类型，正则等规则，API网关会帮用户确认传输给后端服务的请求是符合规则的数据；
6.API网关支持流量控制能力，支持的维度为用户/APP/API；
7.API网关提供基于请求数/错误数/应答超时时间/流量监控报警能力，所有的报警信息会使用短信或者邮件在一分钟内发出；
8.API网关已经和阿里云的SLS产品打通，用户可以将所有请求日志自动上传到用户自己的SLS中，后继好对访问日志进行统计分析；
9.API网关支持Mock模式，在联调中这个能力非常方便；
10.API网关支持用户配置调用方的IP白名单和黑名单； 12.API网关结合阿里云的云市场，为Provider提供向API使用者收费的能力。
阿里云的API网关是一个上线数年的成熟云产品，在稳定性和性能方面，经过了时间和阿里云的工程师的不断打磨，有高性能需求的用户尽管放马过来。
4. 在阿里云快速配置Kubernetes集群和API网关
阿里云支持快速创建Kubernetes集群，同一个Region内的Kubernetes集群和API网关的集成也非常简单，下面我们来一步一步地在阿里云中配置出本文第二节中架构设计。第二节中的架构设计中，API网关和Kubernetes有两种结合的模式，一种是API网关将请求发送到Ingress Control前的CLB，由Ingress Control将请求路由到Kubernetes对应的节点中，第二种是API网关直接将请求发送到Kubernetes中服务前的CLB，由CLB直接将请求转发到Kubernetes中服务对应的节点中。第一种模式只需要Ingress Control前有一个CLB就可以了，由Ingress Contro做服务发现与路由，第二种模式每个服务前都需要申请一个CLB，适合并发量大的场景。
4.1 Ingress Control模式的配置方式
4.1.1 创建Kubernetes集群
首先我们来通过控制台创建一个具备Ingress Control组件的Kubernetes集群。
1.进入Kubernetes集群管理控制台界面：https://cs.console.aliyun.com/#/k8s/cluster/list

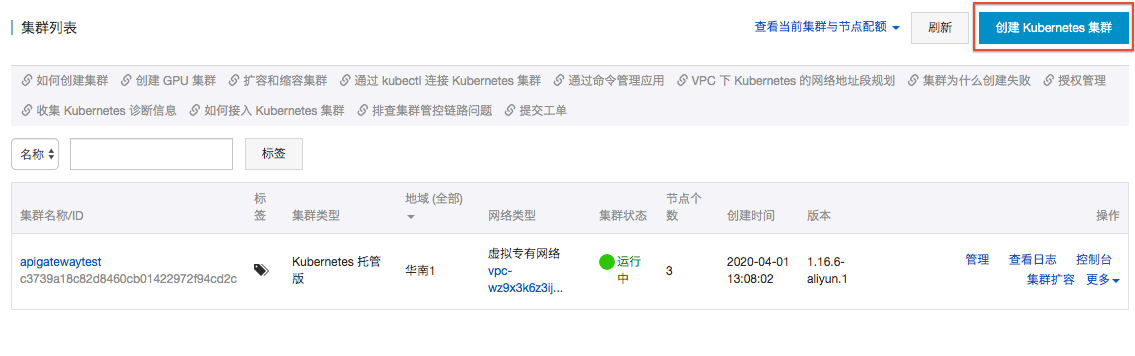

2.单击右上角创建集群按钮。

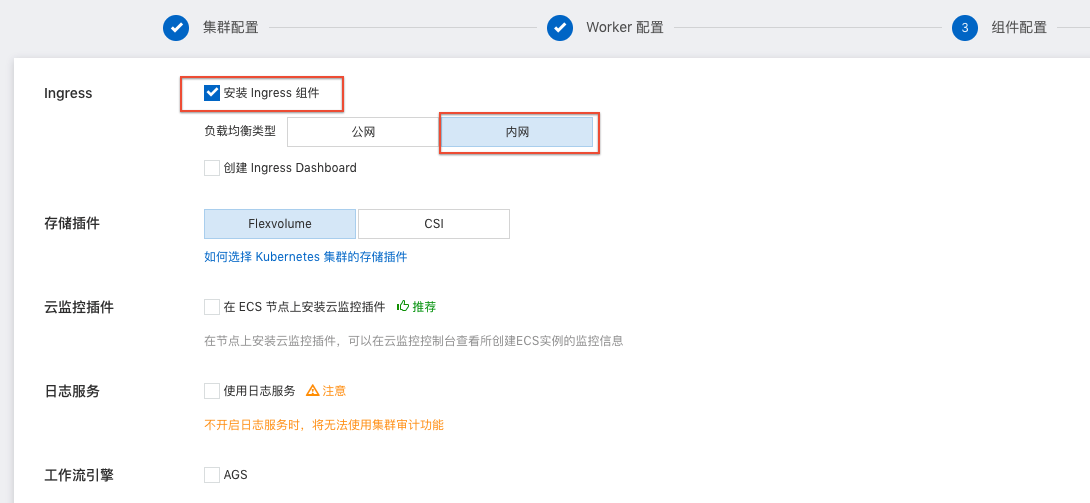

3.在创建Kubernetes集群页面选择不同规格的，具体创建选项和常规创建参数一致，在组件配置子页面，需要注意勾选创建Ingress组件。
4.创建成功后可以在Kubernetes列表页面看到刚才创建的集群。
4.1.2 在集群内创建一个多容器的服务
现在集群有了，我们需要在集群内创建一个服务，这个服务由2个容器组成，每个容器都由最新的Tomcat镜像生成。容器的端口是8080，Ingress Control提供服务的端口是80。
1.进入Kubernetes集群管理控制台界面：https://cs.console.aliyun.com/#/k8s/cluster/list。

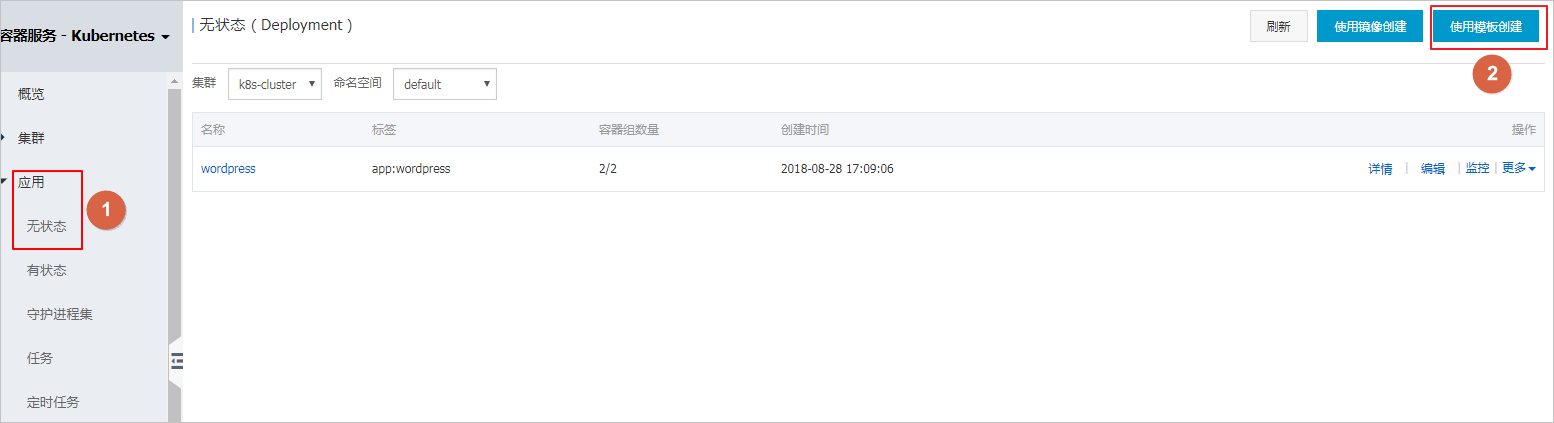

2.进入Kubernetes集群的控制台页面后，单击左边菜单栏的工作负载菜单下的无状态按钮，进入应用列表页面后，单击右上角的使用YAML创建资源按钮进入创建页面。
3.进入创建页面后，输入下面的资源编排文本单击上传按钮进行创建。
apiVersion: apps/v1
kind: Deployment
metadata:
name: tomcat-demo
labels:
app: tomcat
spec:
replicas: 2
selector:
matchLabels:
app: tomcat
template:
metadata:
labels:
app: tomcat
spec:
containers:
- name: tomcat
image: tomcat:latest
ports:
- containerPort: 8080
---
apiVersion: v1
kind: Service
metadata:
name: tomcat-service
spec:
ports:
- port: 80
protocol: TCP
targetPort: 8080
selector:
app: tomcat
sessionAffinity: None
type: NodePort
对这段编排模板创建文本做下解释：使用最新的Tomcat镜像创建两个容器的意思，容器的服务端口是8080，并且创建一个命名为tomcat-service的服务，对外服务的端口为80，映射到容器8080的端口；
好了，目前为止，我们已经创建了一个Kubernetes集群，并且在这个集群下面创建了两个容器，每个容器上面跑着一个最新的Tomcat。这两个容器组成一个无状态应用，并且组成了一个命名为tomcat-service的服务。我们可以进入无状态应用详情页面看到整个应用的运行情况。目前我们的API网关没有办法访问到这个服务，需要我们在Ingress Control上建立一条到这个服务的路由才能把全链路打通
4.1.3 在Ingress Control上给服务加上路由
现在我们有应用了，还需要在Ingress Control上为这个应用建立一个服务，然后在服务上建立一条路由，这样API网关将请求发送给Ingress Control时，Ingress Control会根据配置的路由信息将请求代理到对应的应用节点上。

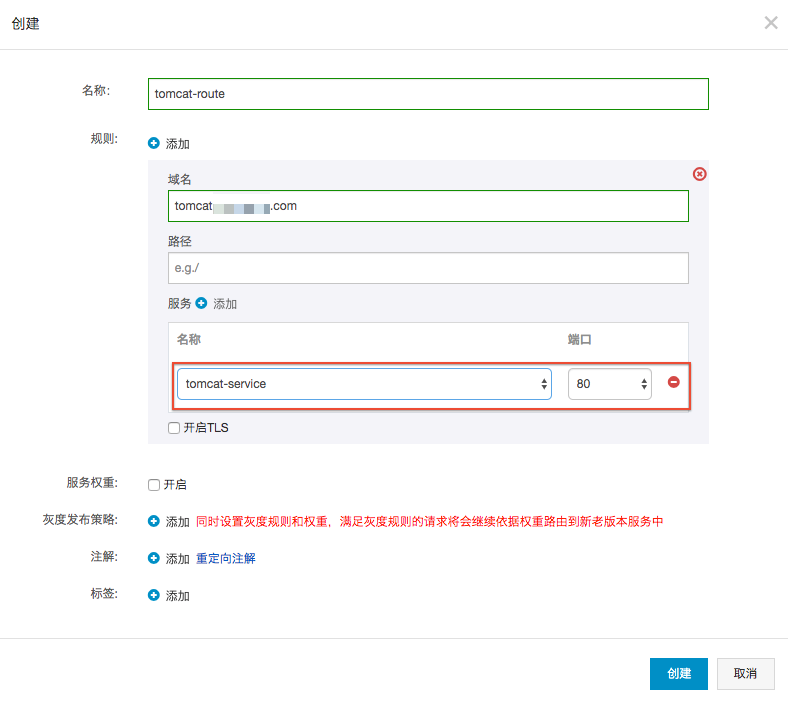

1.在集群控制台上单击网络菜单下的路由按钮，单击右上角的创建按钮；
2.在创建路由页面填写服务对应的域名，所监听的端口等。
4.1.4 对Ingress Control的内网CLB授权
API网关如果要访问Ingress Control的内网CLB，需要增加VPC网络的授权，首先我们需要准备VPC的标识和内网CLB的实例ID，我们可以在CLB控制台获取。

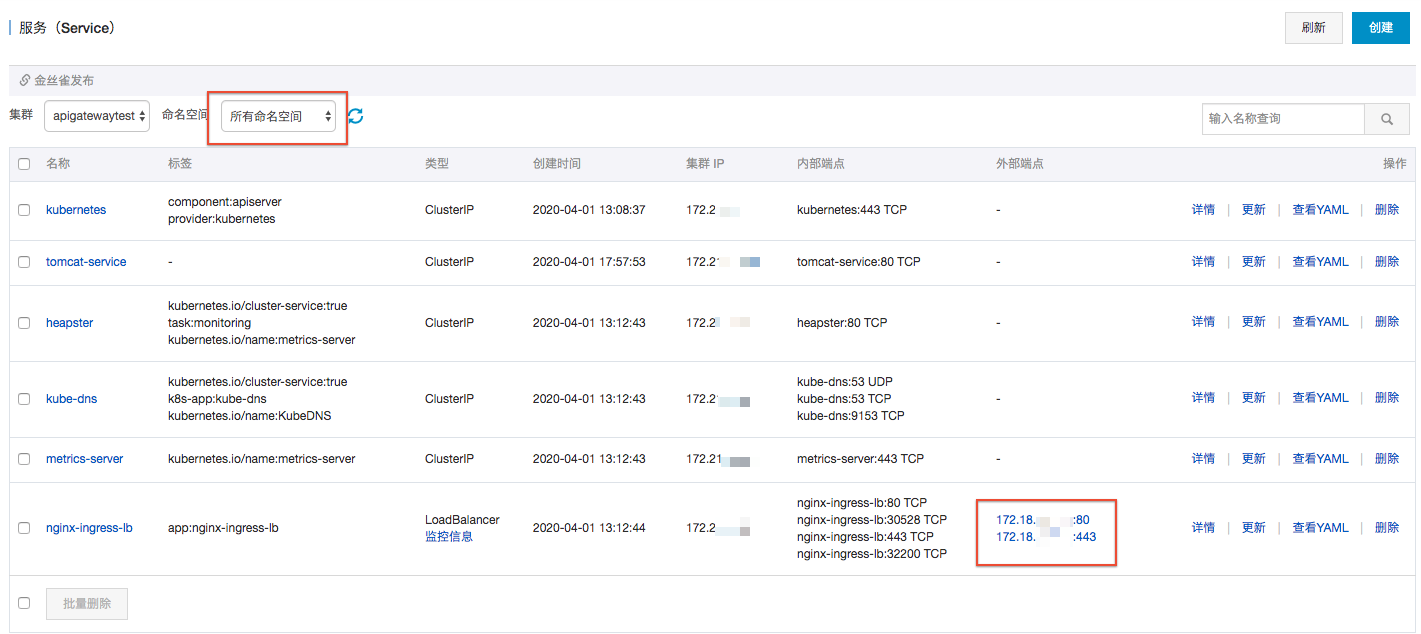

1.在Kubernetes管理控制台的网络菜单下单击服务菜单，进入服务管理页面后，选择命名空间为"所有命名空间"后可以在列表中看到Ingress Control的内网CLB地址。

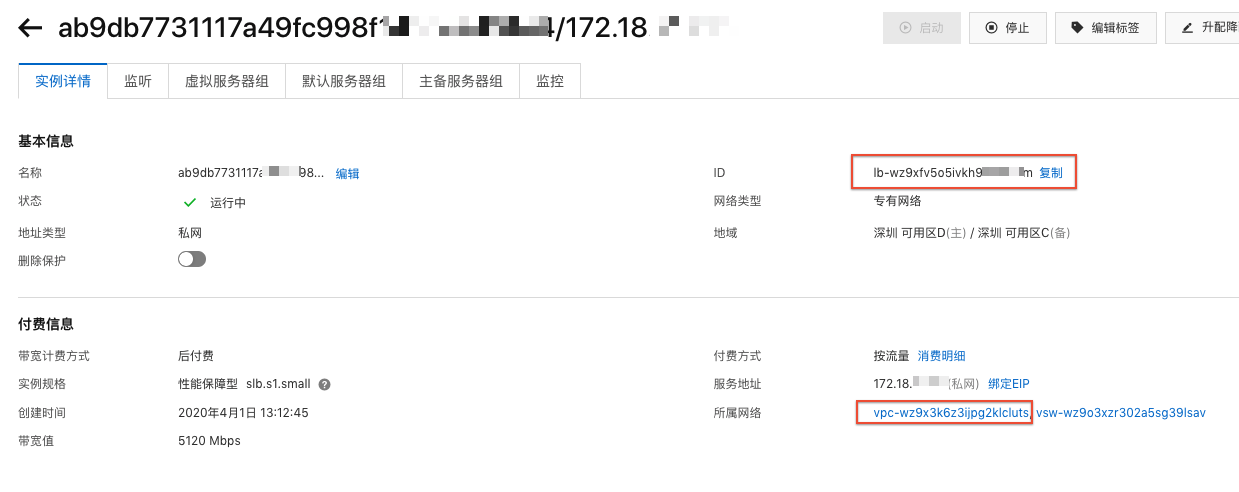

2.登录CLB控制台（https://slb.console.aliyun.com/），找到刚才创建Kubernetes服务时自动创建的VPC，单击进去查看详情，我们可以在这个页面看到VPC的标识。
好了，目前我们已经获取到了VPC的ID和CLB的实例ID,下面我们来创建API网关的授权：

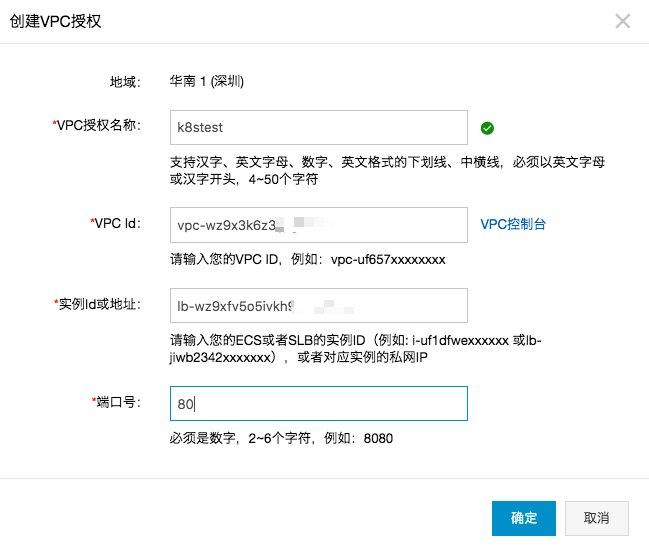

3.进入API网关授权页面：https://apigateway.console.aliyun.com/#/cn-beijing/vpcAccess/list ，单击右上角的创建授权按钮，弹出创建VPC授权的小页面，将刚才查询到的VPC标识和CLB实例ID填入到对应的内容中，单击确认按钮后，授权关系就创建好了，需要记住刚才填写的授权名称。
4.1.5 创建API

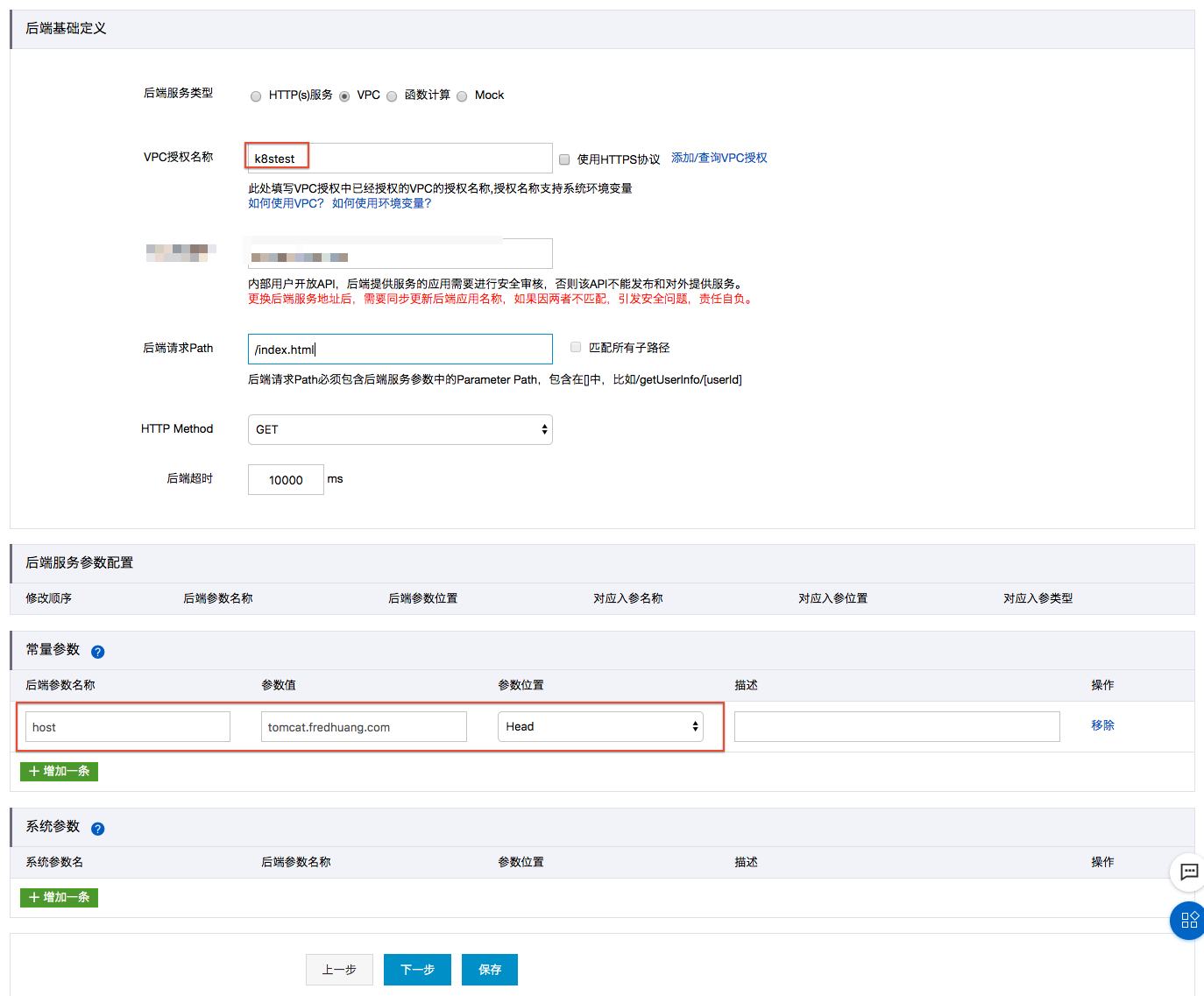

在API网关控制台创建API的时候，后端服务这块，有两点需要注意的：
1.我们需要填写刚才创建的VPC授权名称；
2.在创建API页面的常量参数添加一个名字为host，位置header的参数，参数值设置为4.1.3节中设置的路由中填写的域名。
4.1.6 调用测试

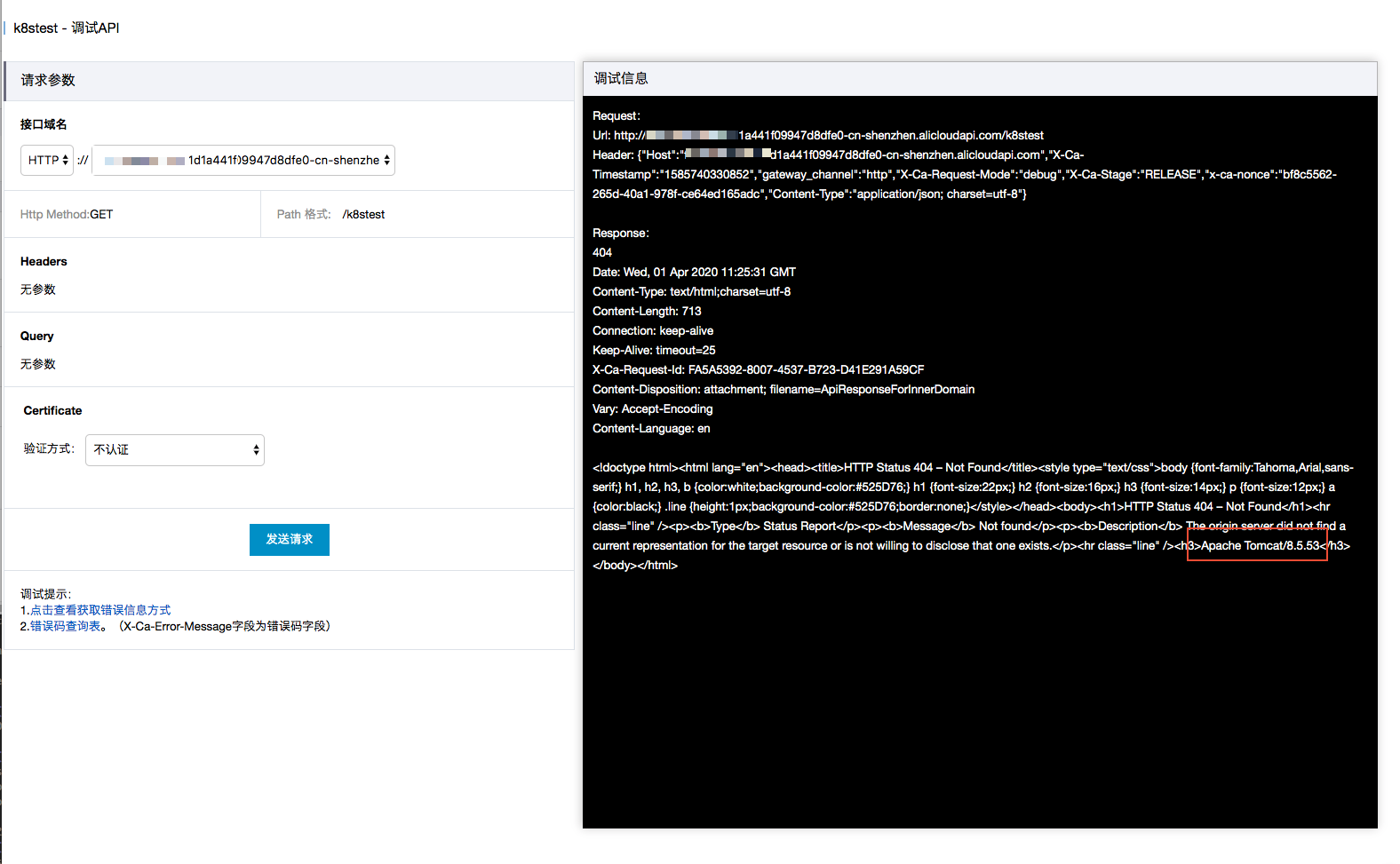

API建立好了以后，我们把API发布到线上就可以使用API网关的测试工具进行测试，看看能否将请求发送到刚才创建的Kubernetes集群中去。 我们进入刚才创建好的API的详情页面，单击左侧菜单中的调试API，进入调试页面。在调试页面填写好相应的参数，单击“发起请求”按钮。
我们可以看到，请求发送到了Kubernetes的集群中的容器中，并且收到了容器中tomcat的404的应答（因为没有配置对应的页面）。
4.2 Kubernetes服务内网CLB结合模式的配置
通过Kubernetes服务的CLB结合API网关与Kubernetes的模式的配置方式与前一节中通过Ingress Control结合模式的配置方式有两点不同：1.申请Kubernetes中的容器服务时，需要指定生成内网CLB，2.找到这个CLB的VPC ID与CLB ID，使用这两个ID到API网关去进行授权即可。上一节中描述的创建Kubernetes集群的步骤，本节不再冗余描述。本节主要描述创建携带内网CLB的Kubernetes服务，并且找到这个内网CLB的IP地址。在找到CLB的IP地址后，具体授权方法和4.1.4中描述的一致，本节也不再重复描述。
4.2.1 生成携带内网CLB的Kubernetes服务
在4.1.1操作之后，我们有了一个Kubernetes集群，现在我们通过资源编排文本在这个集群中创建带有内网CLB的服务。我们注意下，本段资源编排代码和4.1.2中的资源编排代码不同的是，我们把最后一行的Type变成了LoadBalancer，并且指定了这个CLBLoadBalancer为内网：
apiVersion: apps/v1
kind: Deployment
metadata:
name: tomcat-demo
labels:
app: tomcat
spec:
replicas: 2
selector:
matchLabels:
app: tomcat
template:
metadata:
labels:
app: tomcat
spec:
containers:
- name: tomcat
image: tomcat:latest
ports:
- containerPort: 8080
---
apiVersion: v1
kind: Service
metadata:
name: tomcat-service
annotations:
service.beta.kubernetes.io/alicloud-loadbalancer-address-type: intranet
spec:
ports:
- port: 80
targetPort: 8080
protocol: TCP
selector:
app: tomcat
type: LoadBalancer
对这段编排模板创建文本做下解释：使用最新的Tomcat镜像创建两个容器的意思，容器的服务端口是8080，并且创建一个命名为tomcat-service的服务，这个服务前有一个内网CLB，对外服务的端口为80，映射到容器8080的端口。
4.2.2 在Kubernetes控制台找到服务的内网CLB地址

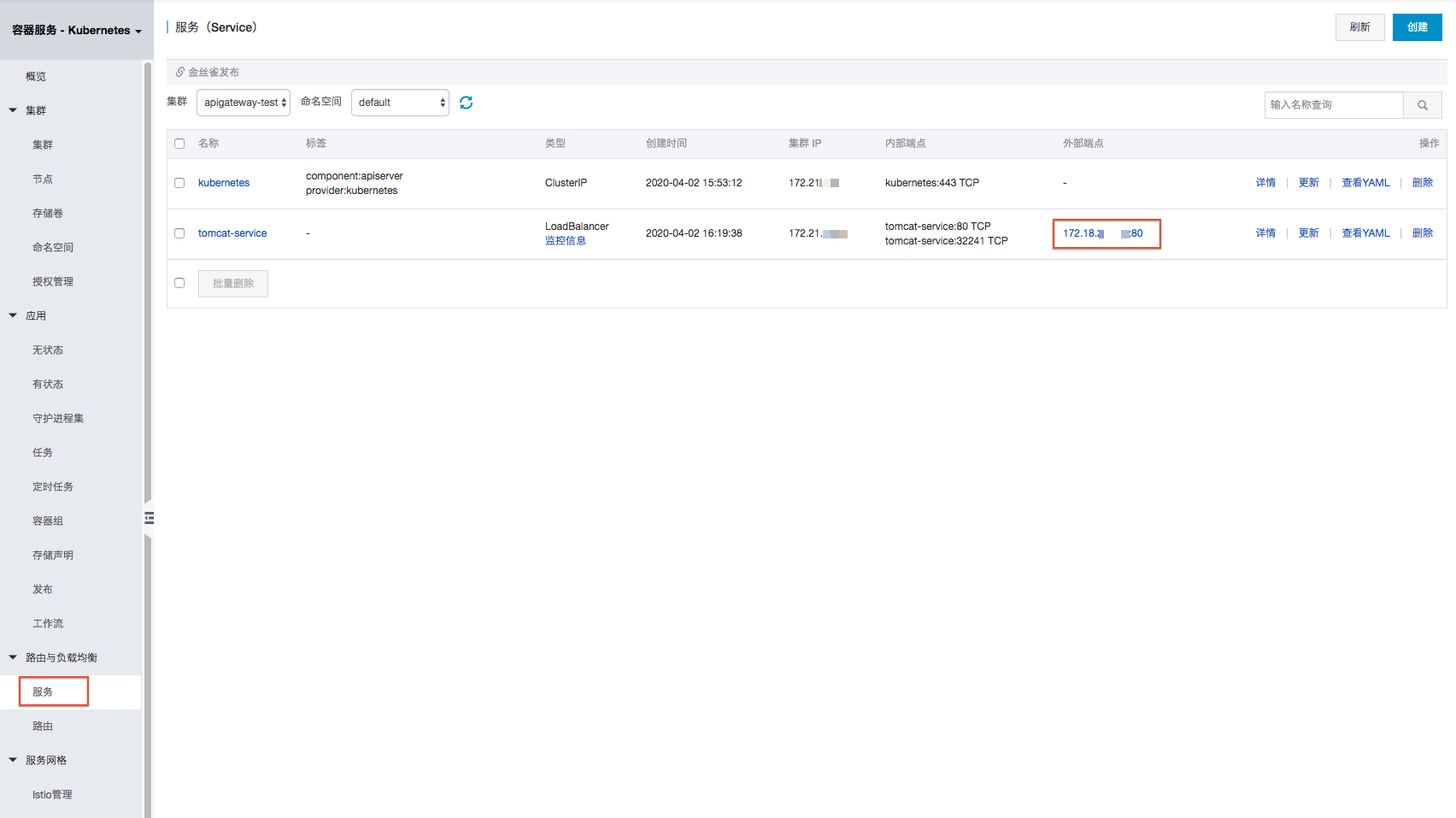

现在我们成功创建了一个携带内网CLB的服务，我们可以在Kubernetes控制台的网络菜单的服务子页面找到这个内网CLB的内网IP。
找到内网CLB之后，就可以像4.1.4中一样，去CLB的控制台找到这个CLB的VPC ID和CLB ID，并且使用这个CLB的VPC ID和CLB ID到API网关去授权了。
5 总结
让我们总结一下本文的内容，在前三节中，我们描述了Kubernetes集群和API网关的各项能力，并且画出了结合它俩作为后端应用服务生产的架构图。我们结合API网关+Kubernetes集群的架构，让系统具备了动态伸缩，动态路由，支持多协议接入，SDK自动生成等各项能力，成为可用性更高，更灵活，更可靠的一套架构。
5.1 配置总结
在最后一节，我们描述了在阿里云的公有云如何创建一整套API网关加Kubernetes的流程，关键点在于Kubernetes集群通过Ingress Control组件服务发现，在API网关对Ingress Control组件的内网CLB进行授权后，将所有请求发送到CLB上。下面我们再总结一下通过Ingress结合API网关与Kubernetes的步骤：
创建一个带有Ingress Control组件的Kubernetes的集群；
使用资源编排命令，在Kubernetes集群中创建两个运行这最新版本的Tomcat的容器，并且基于这两个容器创建对应的服务；
在控制台上给Ingress Control加上一条服务路由；
到CLB控制台找到Ingress Control内网CLB的实例ID，在API网关创建一个VPC授权；
在API网关创建API，后端服务使用刚才创建的VPC授权，并且设定一个名为host的参数，参数值使用Ingress Control服务路由设置的域名。API的请求将发送到Kubernetes集群的Ingress Control的CLB上，由Ingress Control将请求路由到容器内部的Tomcat服务上。
在高并发场景或者只有一个服务的场景，我们可以跳过Ingress Control，直接在服务前面架设一个内网CLB，并且将这个内网CLB授权给API网关，供API网关进行访问。
5.2 Ingress Control和CLB两种方案对比
1. 使用CLB+Ingress Control。Ingress Control可以做Kubernetes集群的服务发现和七层代理工作，如果Kubernetes集群中有多个服务，可以统一使用Ingress Control进行路由，同时只需要一个内网CLB就可以对外暴露多个服务。便于运维管理和Kubernetes集群的服务扩充。推荐使用此种方式。
2. 直接使用CLB。如果集群中某个服务的业务压力很大，可以考虑为此服务单独建立一个CLB，API网关直接连接此CLB，从而达到更高的通信效率。此种方式的弊端也比较明显，如果Kubernetes集群内有多个服务，需要为每个服务配置一个CLB，因此给运维管理带来较大工作量。
