阿里云物联网平台支持基于MQTT、CoAP和HTTP协议的通信,其他类型协议,如消防协议GB/T 26875.3-2011、Modbus、JT808等暂未接入。在特定场景下,有些设备可能无法直接接入物联网平台。此时,您需要使用泛化协议SDK,快速构建桥接服务,搭建设备或平台与阿里云物联网平台的双向数据通道。

服务架构

泛化协议SDK是协议自适应的框架,用以构建与阿里云物联网平台进行高效双向通信的桥接服务。

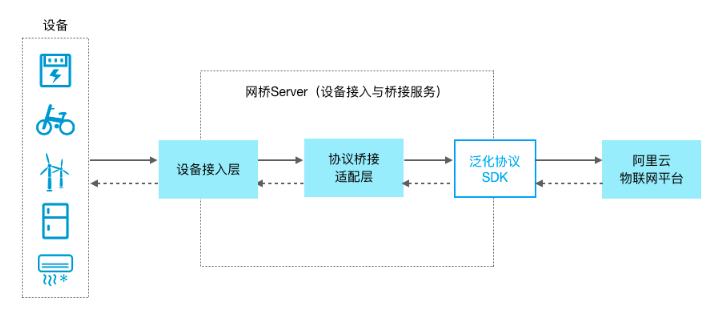

服务架构如下图所示:

适用场景

泛化协议SDK面向的目标场景包括:

  • 由于网络环境或者硬件限制,设备无法直接接入物联网平台。
  • 设备只支持某种类型协议,而这种协议目前物联网平台不支持。
  • 设备与您的服务器(Server)之间已有通信网络,您希望在不修改设备和协议的情况下,将设备接入物联网平台。
  • 设备直接接入到您的服务器,且需要做一些其他的处理逻辑。

主要功能

泛化协议SDK使得网桥Server具备与物联网平台进行通信的能力。

基础功能:

  • 提供基于配置文件的静态配置管理能力。
  • 提供设备连接管理能力。
  • 提供上行通信能力。
  • 提供下行通信能力。

进阶功能如下:

  • 提供基于接口的动态配置管理能力。
  • 已封装属性、事件、标签数据上报接口供您调用。

名词解释

名词 描述
设备 您的真实物联网场景设备,该设备无法直接使用物联网平台所支持的协议直接与云端通信。
网桥Server 您的设备接入服务器。该服务器使用特定类型协议与设备通信,使用泛化协议SDK与物联网平台通信。
原始协议 设备与网桥Server之间使用的特定类型协议。泛化协议SDK不关心原始协议的具体定义和实现。
原始身份标识符 设备与网桥Server使用原始协议通信时的唯一标识符。泛化协议SDK接口参数中,用originalIdentity表示设备的原始身份标识符。
设备证书 在物联网平台注册设备后,获得的设备证书信息,包括ProductKey、DeviceName、DeviceSecret。使用泛化协议的场景下,不将设备证书烧录到设备上;而是配置泛化协议SDK文件devices.conf ,由网桥将设备原始身份标识符originalIdentity映射到设备证书信息。
网桥证书 在物联网平台注册网桥设备后,获得的网桥设备证书信息,包括ProductKey、DeviceName、DeviceSecret,用于在云端标识网桥的身份。

开发和部署

创建产品与设备

在物联网平台控制台,创建产品和设备。请参见创建产品单个创建设备批量创建设备

获取网桥设备证书信息。在泛化协议SDK配置时,需配置网桥设备证书信息。

说明 网桥是个虚拟概念,您可以使用任意设备的证书信息作为网桥的证书信息。

配置泛化协议SDK

目前,仅提供Java语言的泛化协议SDK,支持JDK 1.8及以上版本。

泛化协议SDK配置细节,请参见基础用法进阶用法

部署服务

已开发完成的桥接服务,可以使用阿里云ECSSLB等服务,以高度可扩展的方式部署至阿里云上;也可以直接部署到本地环境中,以保证可信通信环境。

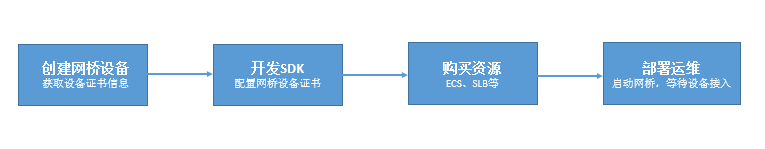

以基于阿里云云服务器ECS为例,上线流程如下:
