搭建Link WAN网络服务需要有网关和通信模组,本节介绍如何在物联网络管理平台添加网络、分享网络并通过凭证入网。

背景信息

网关和通信模组的获取方式有如下两种方法:

如购买已安装密钥的设备,收到货品时,请检查标签上是否有以下信息。

  • 网关设备信息:GwEUI、 PIN Code
  • 节点设备信息:DevEUI、PIN Code
说明 上述信息通常印刷在设备外显标签上,稍后在平台注册设备时,会使用上。

添加网关

  1. 登录物联网路管理平台控制台
  2. 在左侧导航栏上,选择网络管理 > 网关管理
  3. 网关列表页签,单击添加网关
    添加网关

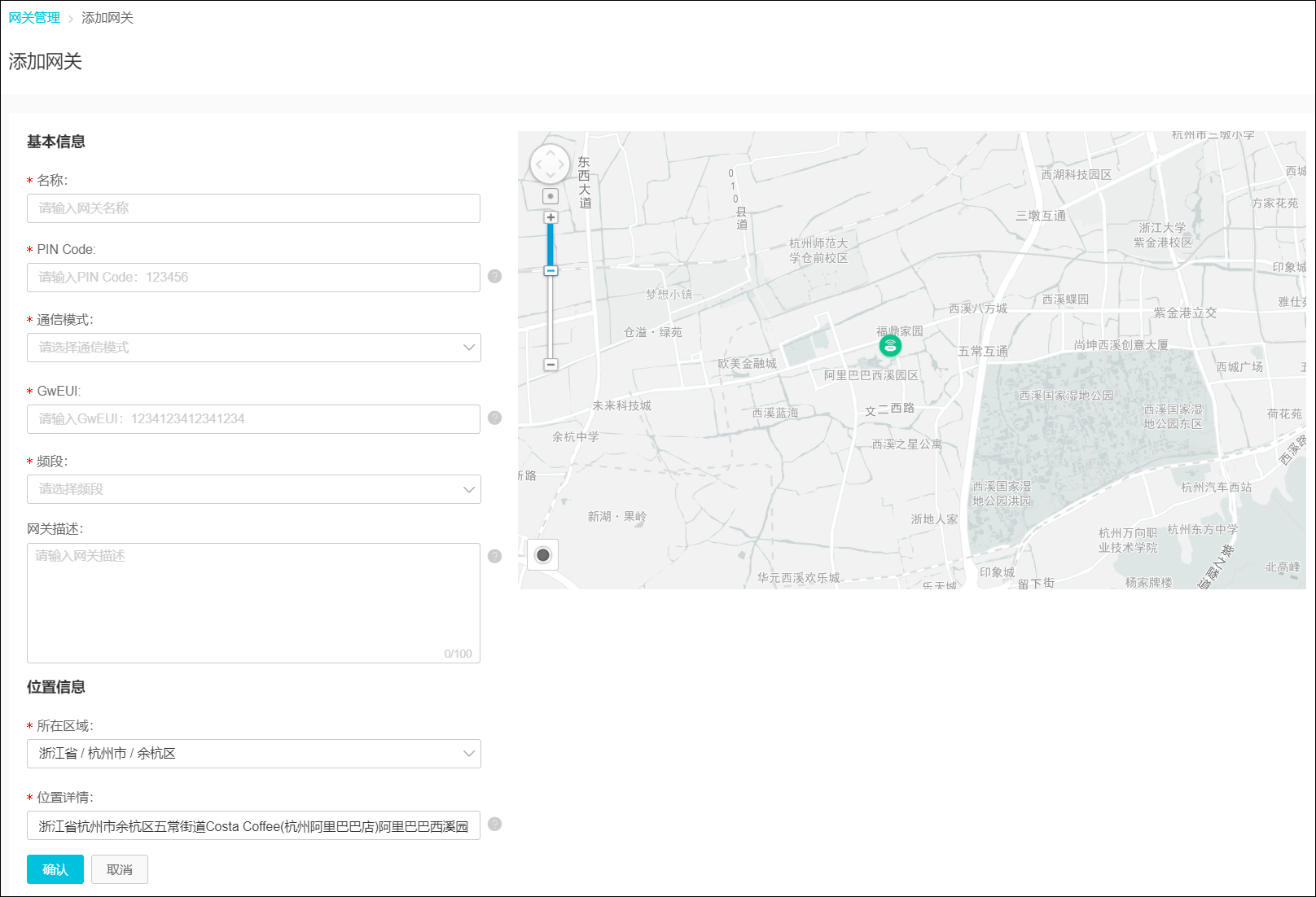

  4. 配置信息以激活网关,如下图所示。
    配置网关信息
    参数 说明
    基本信息
    名称 填写添加的网关名称,支持中文、英文字母、数字和下划线,长度限制4~30,中文算两位。
    PIN Code Pin Code为6位数字,通常会贴在网关标签上。
    通信模式 通信模式分为全双工半双工两种,此处以选择半双工为例。
    GwEUI 请在网关标签上查看该参数。
    频段 支持以下三种频段的选择:
    • CN470 同频
    • CN470 异频
    • AS923 同频

    此处以选择CN470 异频为例。

    网关描述 选填,可以填写所添加网关的备注信息。网关描述不多于100字。
    位置信息
    所在区域 请选择网关的所在区域。
    位置详情 填写网关的具体的位置信息,您也可于右侧地图单击做定位。
  5. 完成网关添加后上电网关,确保设备连通互联网(可通过4G或者以太网等方式)。

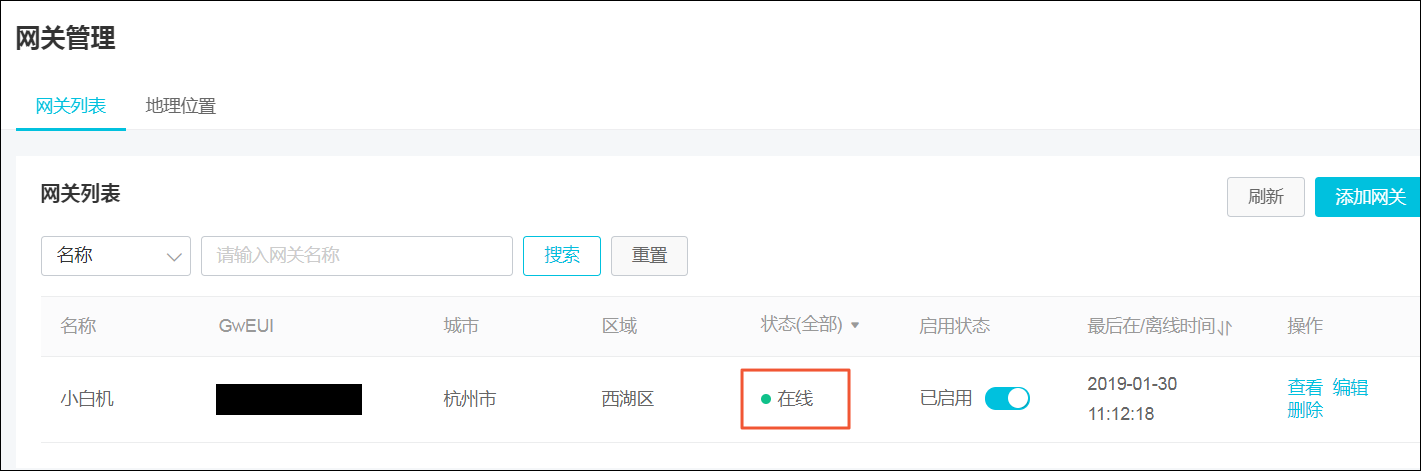

    您可以在网关管理页查看该网关的状态。显示在线表示网关已开始服务,可以开始管理网络,如下图所示。

分享网络

网络组好后,我们可以把网络分配给自己用,也可以分配其他人使用,被分配的人都必须开通Link WAN服务。分配的方式透过入网凭证来取得网络使用权利。 以分配网络给自己为例,首先需要创建自己要用的凭证,然后把创建好的入网凭证分配给自己即可。

  1. 物联网路管理平台控制台左侧导航栏上,选择网络管理 > 入网开通
  2. 入网开通页面,单击添加专用凭证,如下图所示。
    添加专用凭证

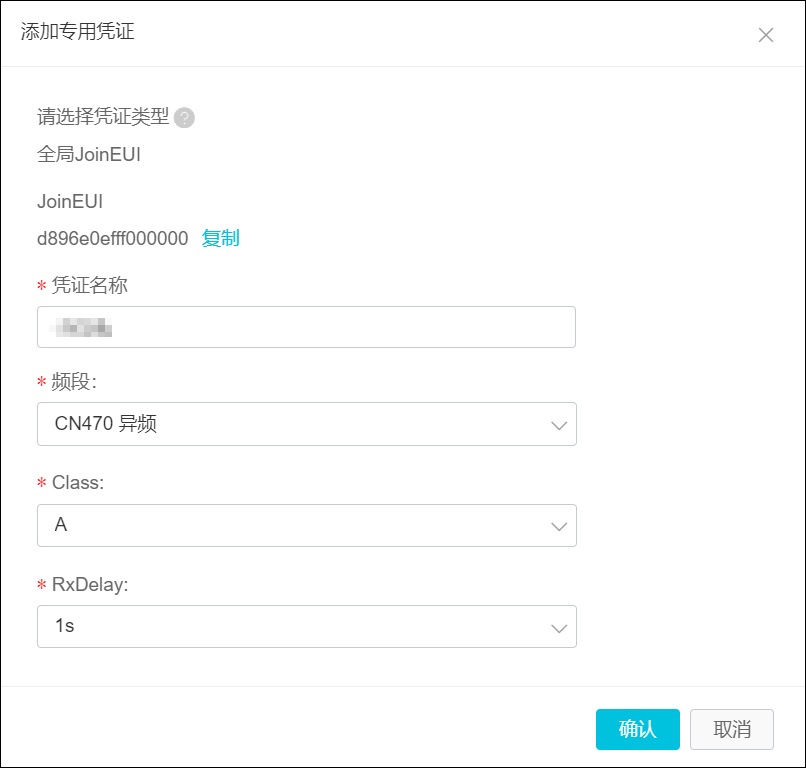

  3. 在下图中配置参数,配置完成后单击确认即可创建一个凭证。
    配置凭证参数
    参数 说明
    凭证名称 填写添加的凭证的名称,支持中文、英文字母、数字和下划线,长度限制4~30,中文算两位。
    频段 支持以下三种频段的选择:
    • CN470 同频
    • CN470 异频
    • AS923 同频

    此处以选择CN470 异频为例。

    Class 支持以下三种类的选择:
    • A
    • B
    • C

    此处以选择A为例,按需发送。

    RxDelay 选择Class A可配置 RXDelay,用于配置上行后的接收窗口延迟时间,默认1s,可选范围在1s~15s。
    说明 JoinEUI目前固定为d896e0efff000000,可全局使用。
  4. 单击该凭证操作所在列的凭证授权,将添加好的凭证授权给自己,如下图所示。
    将凭证授权给自己

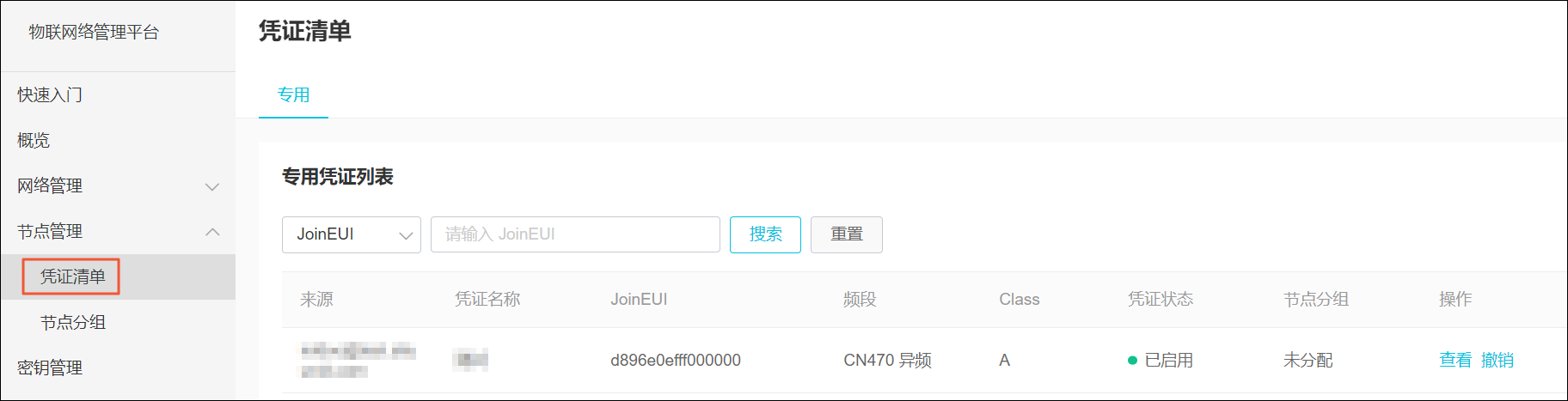

    授权成功之后,新凭证会在出现在凭证清单里,如果是别人将凭证授权给您,接受后也会在此清单显示。查看凭证清单

凭证入网

网关配置完成,并分配入网凭证给自己后,您就可以用这个凭证来使用网络,并且可以透过消息队列(MQ)作为数据出口。

  1. 物联网路管理平台控制台左侧导航栏上,选择网络管理 > 节点分组
  2. 节点分组页面,单击创建分组,如下图所示。
    创建分组
  3. 创建分组弹框中填写节点组的名称,然后在弹窗中选择该节点组要绑定的凭证,如下图所示。
    配置节点分组信息
    参数 说明
    节点分组名称 填写节点分组名称,支持中文、英文字母、数字和下划线,长度限制4~30,中文算两位。
    凭证类型 此处选择专用凭证
    选择凭证 单击该选框时,右侧会弹出选择凭证的弹框。请选择该节点组要绑定的凭证(即刚刚添加好的凭证),在该凭证的的操作列,单击分配即可。
  4. 创建好节点分组后,单击该节点分组对应操作栏上的节点,进入分组详情页。
    添加节点入网

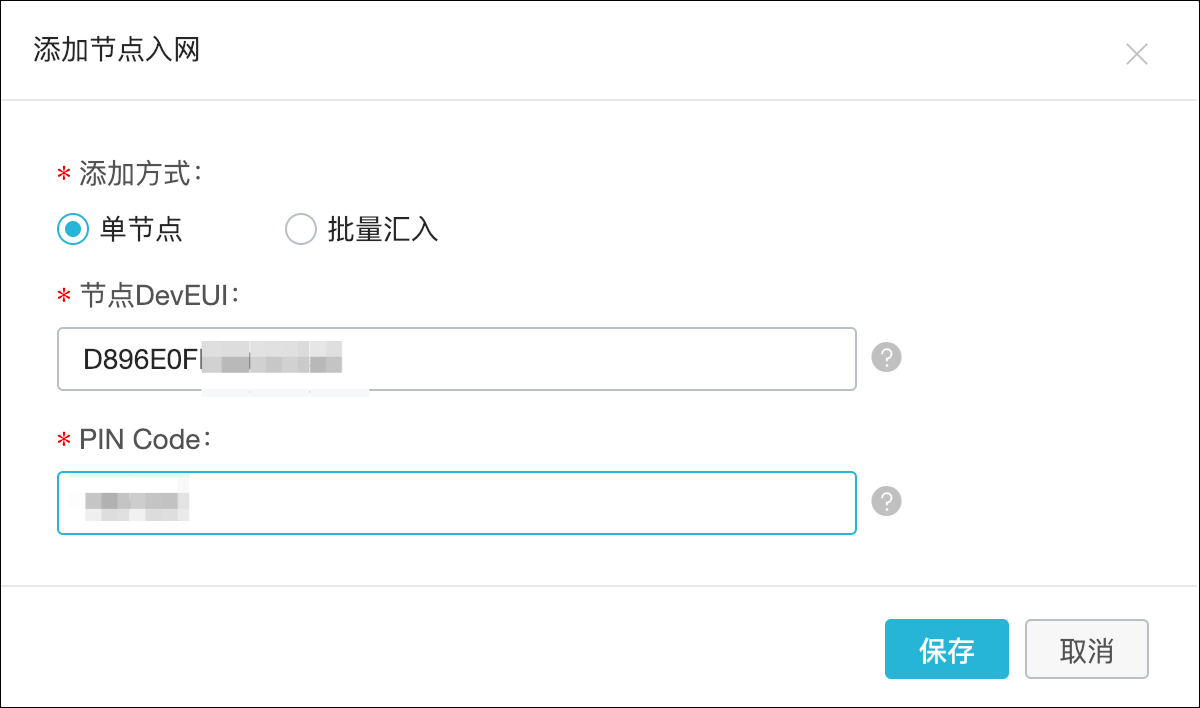

  5. 单击添加节点入网,在添加节点入网的弹框中配置信息,如下图所示。
    配置节点入网信息
    参数 说明
    添加方式 此处选择单节点
    节点DevEUI 填入DevEUI,可在网关设备的标签上查看到。
    PIN Code 填入PIN Code,可在网关设备的标签上查看到。

    如果您的通讯模组支持ICA联盟推荐的AT Command,可透过以下操作本地模组,发送入网请求。

    AT指令使用示例- LoRaWAN OTAA入网
    1. 设置Join模式为OTAA
    AT+CJOINMODE=0
    2. 发起自动Join
    AT+CJOIN=1,1

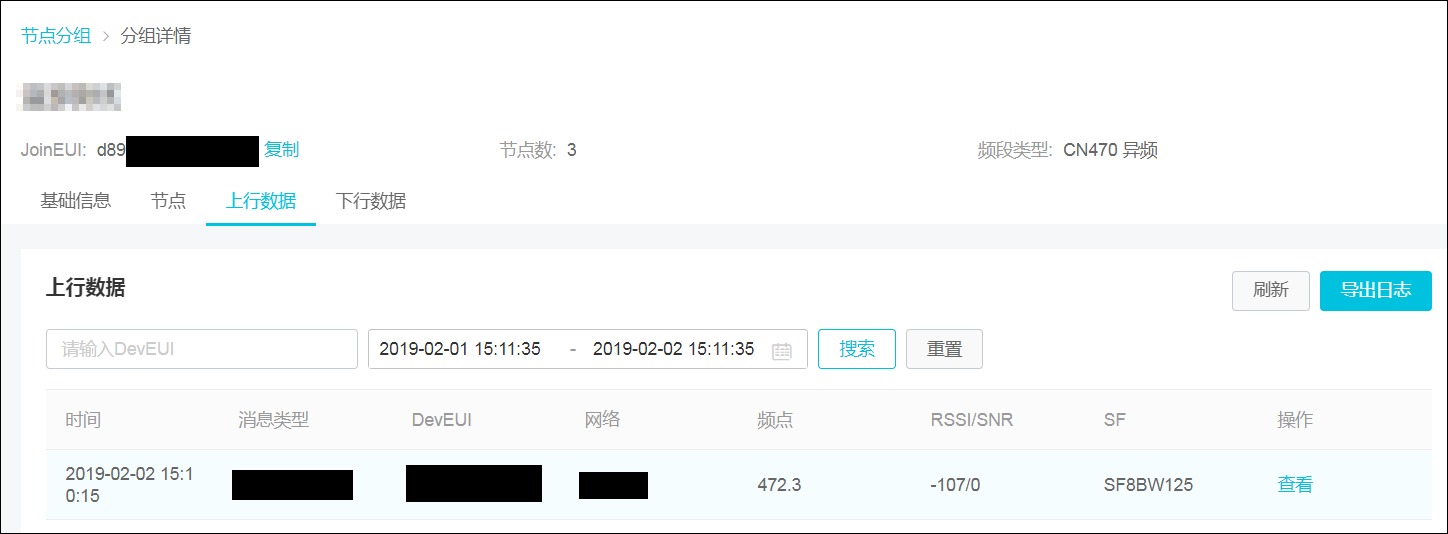

    节点入网成功后,可在上行数据页签下查看到入网结果,如下图所示。节点入网成功

配置节点分组数据出口

配置完成后,将使用消息队列(MQ)做数据出口。

  1. 回到节点分组页面,单击需要配置的节点对应操作栏下的数据流转,如下图所示。
    数据流转

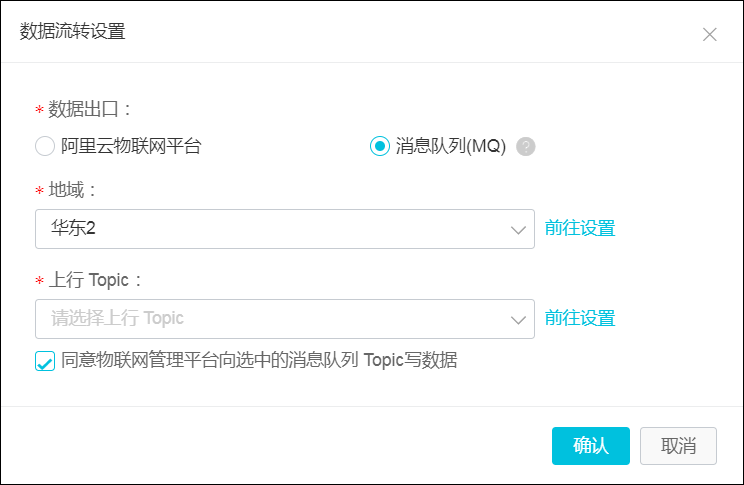

  2. 数据流转设置弹框中配置信息,如下图所示。
    配置数据流转信息
    参数 说明
    数据出口 此处选择消息队列(MQ)
    说明 如果未开通云产品,请单击此处开通。
    地域 请选择您的物联网络管理平台网关设备所在地域。
    上行 Topic 可选,如果上行 Topic无内容可选,请前往消息队列产品控制台进行配置。
  3. 单击确认,完成数据流转配置,数据将会被传送到指定的Topic。
