为弹性网卡(ENI)配置多个安全组

Terway网络模式下,Pod通过弹性网卡ENI来分配IP地址。默认情况下,Terway在创建ENI时会使用一个安全组。您也可以指定多个安全组配置,从而对 Pod 的网络流量进行精细化的访问控制。

使用说明

  • 至少填写一个安全组,指定多个安全组时请确保安全组类型一致(普通或企业)。安全组的VPC需与集群VPC保持一致。

    Terway 不会预先校验安全组配置的有效性。配置错误时,创建新网卡将提示错误。
  • Terway 版本不同,功能支持情况不同:

    如需升级Terway,请参见管理组件
    • v1.1.1及以上:开始支持多安全组功能,可通过kubectl至多指定 5 个安全组。

    • v1.13.6及以上:可通过kubectl至多指定 10 个安全组。

    • v1.15.0及以上:支持通过控制台配置多安全组功能。

  • 此配置仅对新创建的 Pod(及其弹性网卡ENI)生效,不改变已有 Pod 的安全组。如需让存量Pod应用新的安全组配置,可通过轮转节点(先移除节点,再添加已有节点)来实现。

在已有集群中为ENI配置多安全组

请根据Terway版本,选择通过控制台或kubectl来完成操作。

控制台

为确保配置持久生效,请始终通过下文的方式配置Terway组件。 任何通过其他方法应用的变更,都将在Terway下一次重新部署(如升级或重启)时被覆盖。

  1. 登录容器服务管理控制台,在左侧导航栏单击集群列表

  2. 集群列表页面,单击目标集群名称,然后在左侧导航栏,单击组件管理

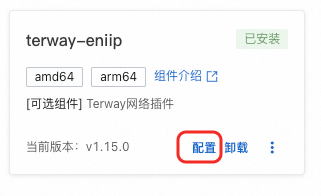

  3. 组件管理页面,单击网络页签,定位Terway组件,按照页面提示升级组件至最新版本(如提示升级),然后单击配置,配置组件。

    除此配置方式之外,通过其他方式对已部署组件所做的修改,将在组件重新部署后被覆盖。


  4. terway-eniip 参数配置页面的SecurityGroupIDs区域,填写需要设置安全组,其他参数可保持默认,并完成配置的提交。


kubectl

  1. 执行以下命令,修改Terway的配置ConfigMap。

    kubectl edit cm eni-config -n kube-system
  2. eni_conf中增加以下内容。

    "security_group": null,
    "security_groups": ["sg-foo","sg-bar"]

    示例如下,Terway将使用security_groupsecurity_groups中定义的所有安全组。

    "security_group": null,
    "security_groups": ["sg-bp1b39sjf3v49c33****","sg-bp1bpdfg35tg****"],
  3. 执行以下命令,重建Terway Pod使安全组配置生效。

     kubectl rollout restart -n kube-system daemonset.apps/terway-eniip
  4. 验证配置。

    1. 登录ECS控制台,在左侧导航栏选择实例与镜像 > 实例

    2. 在实例列表,单击目标实例。

    3. 在实例详情页面,单击弹性网卡页签。


创建集群时为ENI配置多安全组

您可通过CreateCluster - 创建集群接口,在创建集群时为ENI配置多安全组,配置字段为SecurityGroupIDs。示例如下:

{
  "name": "your_cluster_name",
  "cluster_type": "ManagedKubernetes",
  "addons": [
    {
      "name": "terway-eniip",
      "config": "{\"IPVlan\":\"true\",\"NetworkPolicy\":\"false\",\"ENITrunking\":\"true\",\"SecurityGroupIDs\": \"[\\\"sg-foo\\\"]\" }"
    }
  ],
  ....
}
