ACK默认提供的Terway和Flannel CNI插件，能够满足绝大多数的容器网络需求。但在某些场景下，若您需要使用其他CNI插件中的特定功能，ACK支持通过Bring your own Container Network Interface（简称BYOCNI）模式在集群中安装自定义CNI插件。本文介绍如何创建未安装CNI插件的ACK托管集群Pro版，并手动安装自定义CNI插件。

责任声明

容器网络接口（CNI）不仅影响集群内东西向流量，还影响南北向流量，以及核心组件的部分能力（例如Webhook依赖API Server能够直接访问Pod）。

对于用户侧在ACK托管集群Pro版中使用自定义CNI插件产生的故障，阿里云不提供SLA；自定义CNI插件相关的网络能力需要用户侧自行保障，进行故障排查及修复，ACK不提供相关的技术支持。

如果您需要CNI相关支持，请使用ACK提供的CNI插件，或者使用商业版CNI插件以获得第三方的专业技术支持。

注意事项

如果您的自定义CNI插件使用Overlay网络，ACK托管集群Pro版的API Server将无法访问任何Webhook，影响包括metrics-server在内的所有使用Webhook能力的组件。

步骤一：创建BYOCNI集群

ACK目前只能通过CreateCluster - 创建集群或者通过Terraform创建ACK托管集群的方式创建一个未安装CNI插件的ACK托管集群Pro版（简称BYOCNI集群）。您需要在创建集群时，禁用kube-flannel-ds组件。
使用OpenAPI
使用Terraform
"addons": [ { "name": "kube-flannel-ds", "disabled": true } ]
addons { name = "kube-flannel-ds" disabled = true }

（可选）使用VPC路由模式需要额外配置cloud-controller-manager组件。详细内容，请参见cloud-controller-manager配置。

使用OpenAPI

使用Terraform

"addons": [
    {
        "name": "cloud-controller-manager",
        "config": "{\"EnableCloudRoutes\":\"true\",\"BackendType\":\"NodePort\"}"
    }
]

addons {
  name = "cloud-controller-manager"
  config = jsonencode({
    EnableCloudRoutes = "true"
    BackendType       = "NodePort"
  })
}

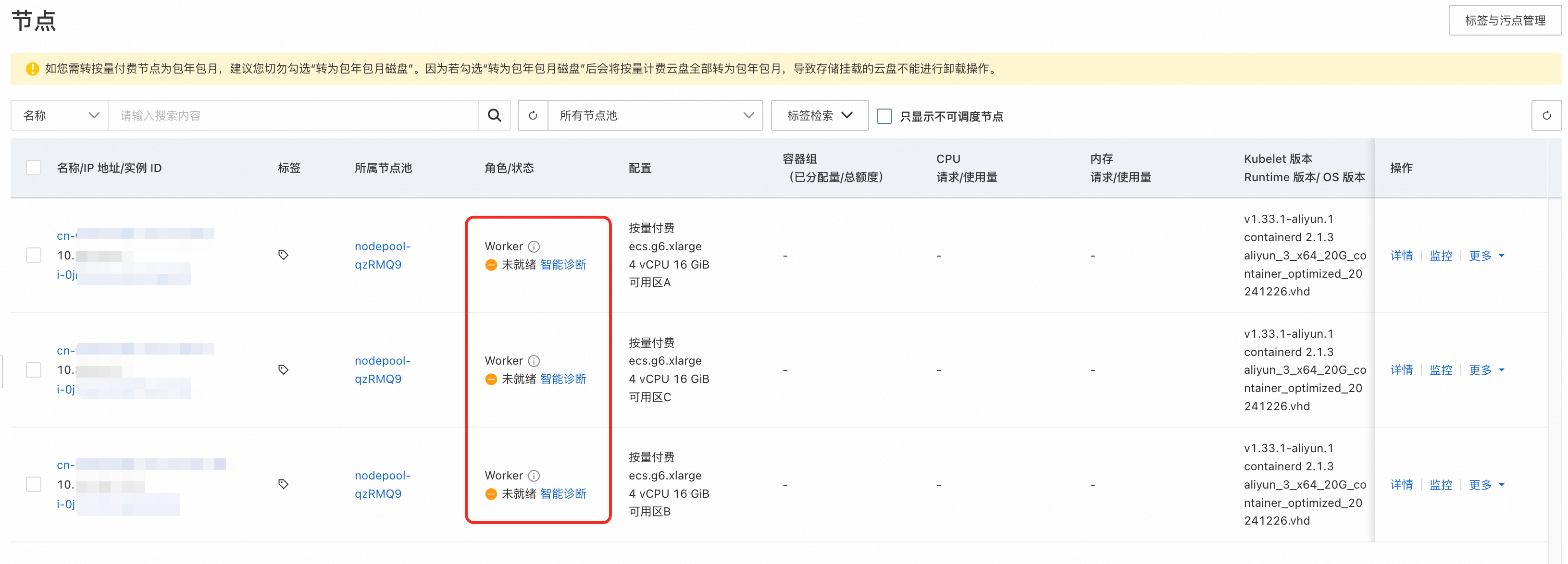

集群创建成功后，由于未安装CNI插件，所有节点将处于未就绪（NotReady）状态，这属于正常现象。成功安装CNI插件后，节点状态将自动变为就绪（Ready）。

步骤二：安装自定义CNI插件

重要

以下步骤仅以安装Cilium（VPC路由模式）为例。请您根据实际所选的CNI插件调整操作。

在本示例操作之前，请确保已使用kubectl连接集群并安装Helm CLI。具体操作，请参见获取集群KubeConfig并通过kubectl工具连接集群和Installing Helm。

本示例中的Cilium镜像位于海外仓库，可能出现拉取失败的情况。您可参见下列解决方案：

方案一：通过什么是容器镜像服务ACR订阅海外源镜像，请参见订阅海外源镜像。

方案二：创建全球加速GA（Global Accelerator）实例，使用其覆盖全球的网络加速服务直接拉取海外源镜像，请参见使用GA实现ACK跨域加速拉取容器镜像。

执行以下命令，添加Cilium的helm仓库。
```
helm repo add cilium https://helm.cilium.io/
```

执行以下命令安装Cilium。请根据您的集群网络规划，修改命令中的参数。

helm install --set securityContext.privileged=true \
    --set routingMode=native \
    --set ipam.mode=kubernetes \
    --set ipMasqAgent.enable=true \
    --set ipMasqAgent.config.nonMasqueradeCIDRs='{172.16.0.0/12,10.0.0.0/8 }' \
    --set ipv4NativeRoutingCIDR=172.16.0.0/12 \
    cilium cilium/cilium --version 1.17.4 \
  --namespace kube-system

关键参数说明：

ipv4NativeRoutingCIDR：172.16.0.0/12为集群使用的Pod地址段。
ipMasqAgent.config.nonMasqueradeCIDRs：172.16.0.0/12为集群使用的Pod地址段，10.0.0.0/8为集群使用的VPC地址段。

预期输出：

NAME: cilium
LAST DEPLOYED: Fri Jul 18 16:34:50 2025
NAMESPACE: kube-system
STATUS: deployed
REVISION: 1
TEST SUITE: None
NOTES:
You have successfully installed Cilium with Hubble.

Your release version is 1.17.4.

For any further help, visit https://docs.cilium.io/en/v1.17/gettinghelp

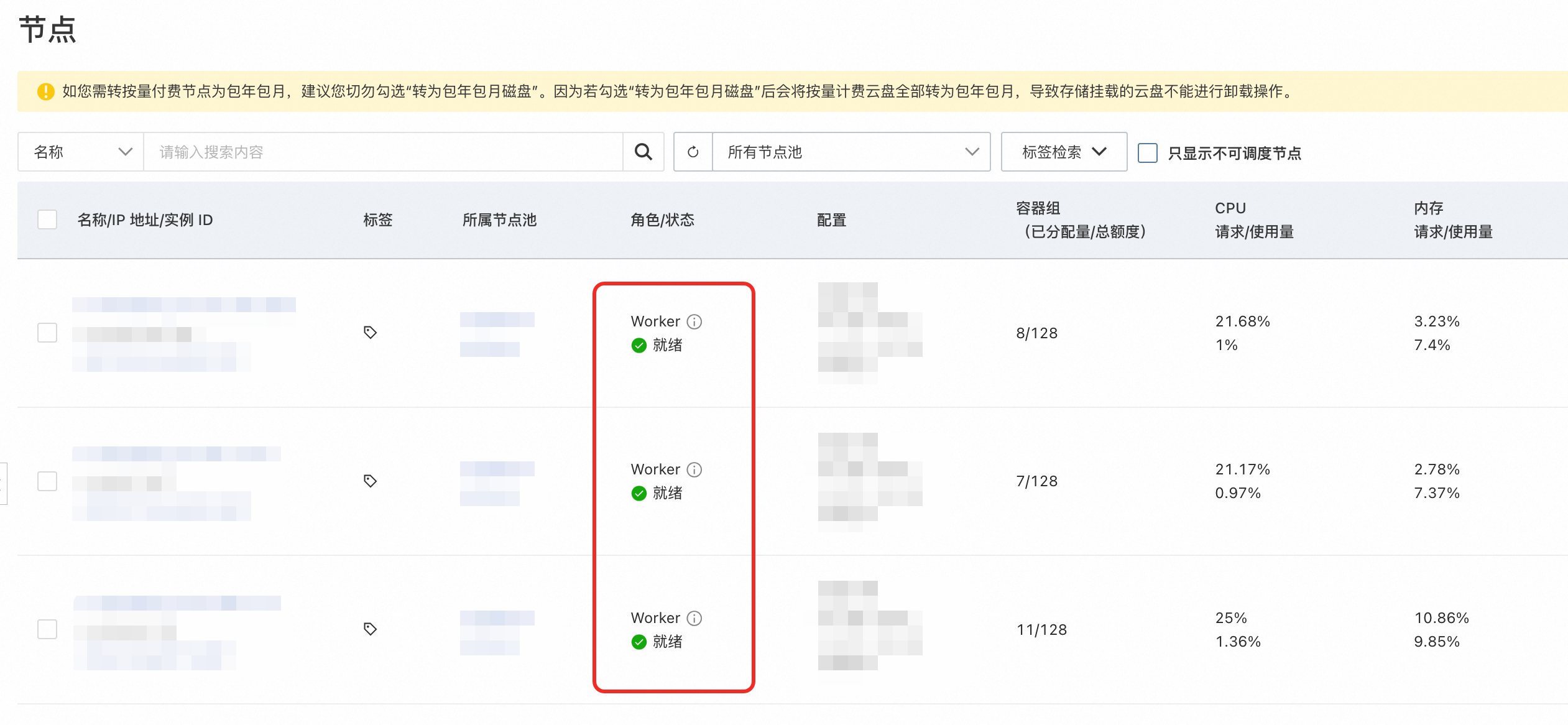

成功安装Cilium CNI插件之后，节点进入就绪（Ready）状态。

更多配置

您可以在创建BYOCNI集群时通过更详细的参数定制集群的行为，以更好地满足CNI插件的需要。

为Node分配PodCIDR

有些CNI插件依赖Node上的PodCIDR属性为Pod分配IP，您可以在创建集群的时候指定container_cidr和node_cidr_mask来设置集群内Pod网段和每个节点上网段的掩码。

在配置了container_cidr和cidr_mask的情况下，集群内节点将分配PodCIDR，否则节点上不会分配。具体配置方式，请参见CreateCluster - 创建集群。

cloud-controller-manager配置

ACK cloud-controller-manager为BYOCNI集群提供了可选的能力。您可以在创建集群时，通过配置cloud-controller-manager addon的参数，开启和关闭响应的能力。

参数

默认值

是否必填

描述

EnableCloudRoutes

false

否

当启用Node上的PodCIDR之后，如果您使用VPC路由表实现Pod之间的互通，您可以启用cloud-controller-manager的enableCloudRoutes功能，cloud-controller-manager将自动地为每个节点上的PodCIDR段添加一个路由表，从PodCIDR分配的IP地址，在VPC内可以直接访问。

BackendType

NodePort

否

cloud-controller-manager负责处理LoadBalancer类型的Service，包括创建CLB/NLB、将Pod配置到CLB/NLB后端等。默认情况下，cloud-controller-manager将集群内的Node IP配置到负载均衡后端，负载均衡将流量转发到节点上，再通过节点内Service转发的配置转发到Pod上。如果您的BYOCNI插件为Pod分配的是VPC IP，您可以直接将Pod IP配置到负载均衡后端，而不需要再通过节点转发。

可选值：

NodePort：负载均衡后端配置节点IP，通过节点转发到Pod。
Pod：负载均衡后端直接挂载Pod IP，要求Pod地址必须是VPC地址。

配置示例：

使用OpenAPI

使用Terraform

"addons": [
    {
        "name": "cloud-controller-manager",
        "config": "{\"EnableCloudRoutes\":\"true\",\"BackendType\":\"NodePort\"}"
    }
]

addons {
  name = "cloud-controller-manager"
  config = jsonencode({
    EnableCloudRoutes = "true"
    BackendType       = "NodePort"
  })
}
