本文将指导您在ACK托管集群Pro版上部署KubeRay Operator组件，并集成阿里云日志服务SLS与Prometheus监控，从而增强日志管理、系统可观测性及高可用性。通过Kubernetes自定义资源（CR），您可高效管理Ray集群与应用。

前提条件

关于如何创建集群，请参见创建ACK托管集群；如需升级集群版本，请参见手动升级集群。创建ACK托管集群Pro版且符合以下要求。

集群版本：v1.24及以上。
节点规格：已配置一台8 CPU 32 GB规格及以上的节点。
测试环境可使用推荐的最低规格：生产环境中需以实际情况为准，如需使用GPU节点，请配置GPU节点。
关于ECS支持的实例规格，请参见实例规格族。
已开启日志服务SLS。
已开启阿里云可观测监控Prometheus版。
已通过kubectl连接Kubernetes集群，且已在本地安装kubectl。具体操作，请参见获取集群KubeConfig并通过kubectl工具连接集群。

安装KubeRay组件

登录容器服务管理控制台，在左侧导航栏选择集群列表。单击目标集群名称，进入集群详情页面，如下图所示按照序号依次单击运维管理 > 组件管理 > 应用管理 > 点击安装Kuberay-Operator，为目标集群安装Kuberay-Operator组件。

重要

ACK集群提供的Kuberay-Operator托管组件当前处于邀测阶段，如您有使用需求，请提交工单申请。

KubeRay启用日志功能

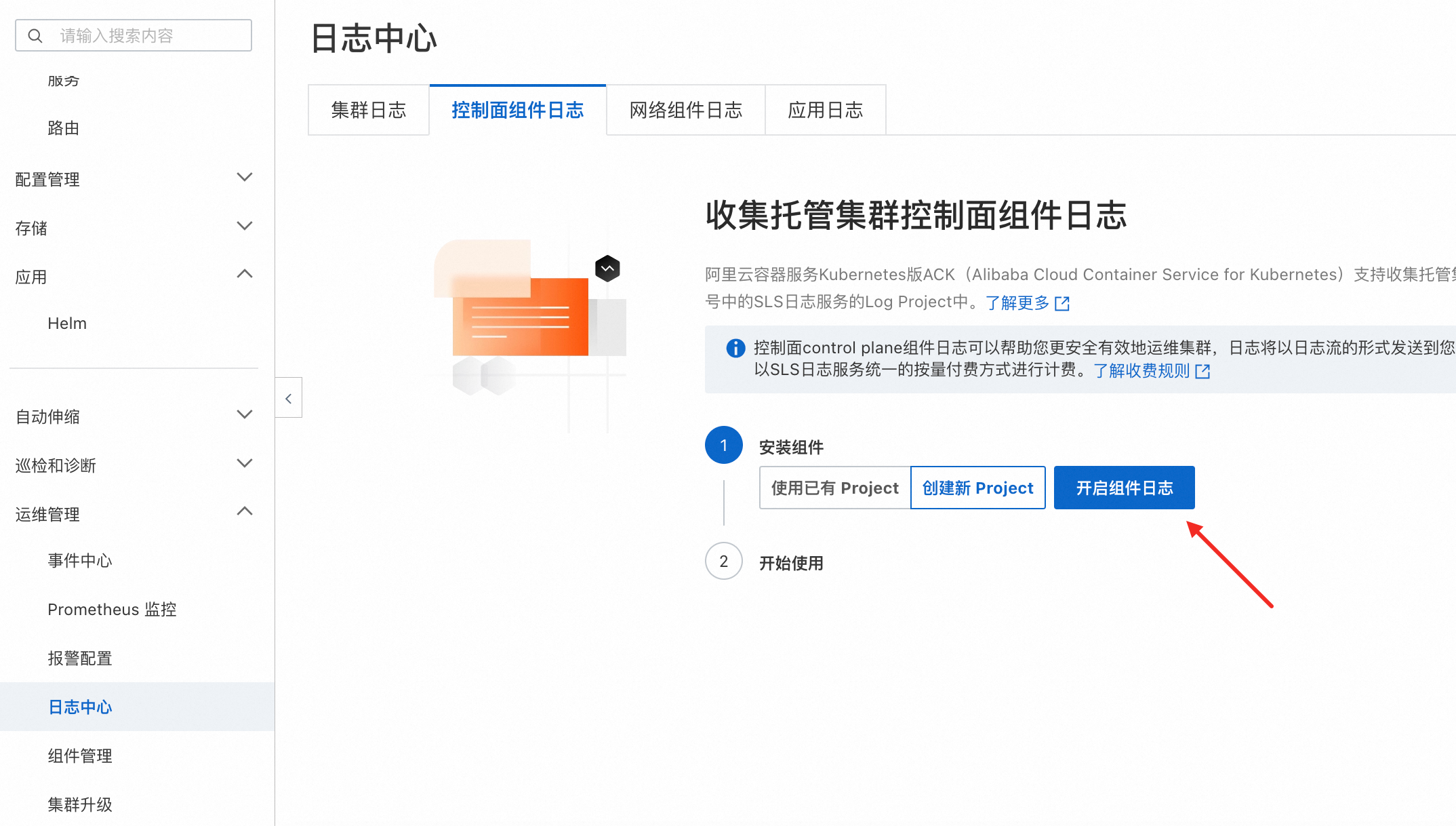

进入对应集群，依次单击运维管理 > 日志中心 > 控制面组件日志 > 开启组件日志。

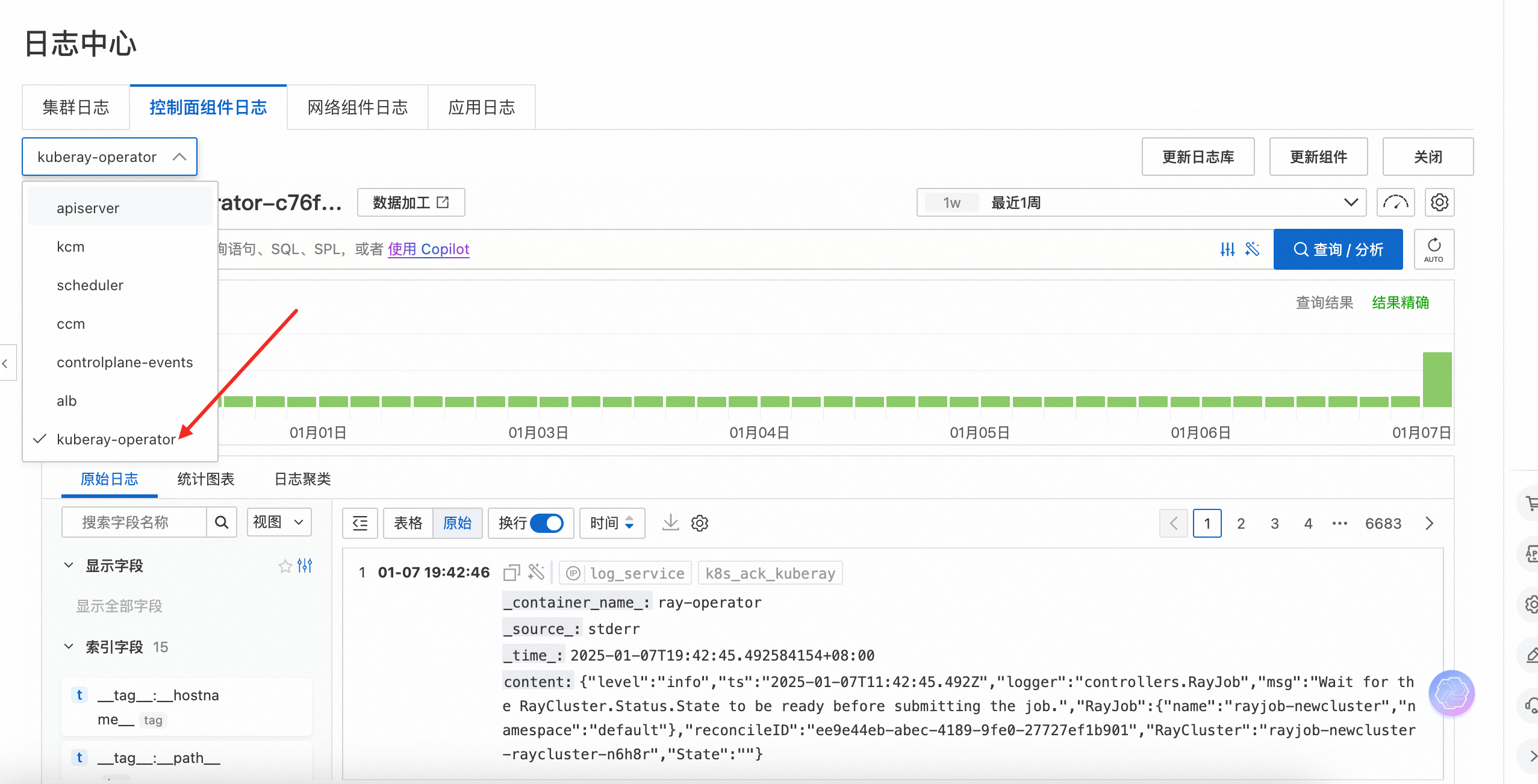

在下拉菜单中，选择kuberay-operator。

RayCluster启用日志收集查看功能

您可以在Ray Cluster中集成阿里云日志服务SLS，实现日志的持久化存储。

执行以下命令，创建一个全局的AliyunLogConfig资源对象，使集群中的Logtail组件自动收集Ray Cluster的Pod产生的日志，并将其存入对应的SLS Project中。

展开查看完整命令代码

cat <<EOF | kubectl apply -f -
apiVersion: log.alibabacloud.com/v1alpha1
kind: AliyunLogConfig
metadata:
  name: rayclusters
  namespace: kube-system
spec:
   # 设置Logstore名称。如果您所指定的Logstore不存在，日志服务会自动创建。
  logstore: rayclusters
  # 设置Logtail配置。
  logtailConfig:
    # 设置采集的数据源类型。采集文本日志时，需设置为file。
    inputType: file
    # 设置Logtail配置的名称，必须与资源名（metadata.name）相同。
    configName: rayclusters
    inputDetail:
      # 指定通过极简模式采集文本日志。
      logType: common_reg_log
      # 设置日志文件所在路径。
      logPath: /tmp/ray/session_*-*-*_*/logs
      # 设置日志文件的名称。支持通配符星号（*）和半角问号（?），例如log_*.log。
      filePattern: "*.*"
      # 采集容器的文本日志时，需设置dockerFile为true。
      dockerFile: true
      #设置容器过滤条件。
      advanced:
        k8s:
          IncludeK8sLabel:
            ray.io/is-ray-node: "yes"
          ExternalK8sLabelTag:
            ray.io/cluster: "_raycluster_name_"
            ray.io/node-type : "_node_type_"
EOF

参数	描述
`logPath`	收集Pod中`/tmp/ray/session_--_/logs`目录下的所有日志，可自定义路径。
`advanced.k8s.ExternalK8sLabelTag`	在收集的日志中增加Tag索引，便于查找日志。默认新增`_raycluster_name_`和`_node_type_`两个Tag。

关于AliyunLogConfig参数配置的更多信息，请参见通过DaemonSet-CRD方式采集容器日志。该服务收费，具体费用，请参见计费概述。

查看Ray Cluster日志信息流程。
登录容器服务管理控制台，在左侧导航栏选择集群列表。单击目标集群名称，进入集群详情页面，如下图所示按照序号依次单击集群信息 > 基本信息 > 集群资源，单击日志服务 Project右侧的链接进入对应的SLS Project。
在Project中选择rayclusters对应的Logstore并查看日志内容。
您可以根据Tag，例如_raycluster_name_，查看不同Ray Cluster的日志。

RayCluster启用监控功能

您可以在Ray Cluster中使用阿里云Prometheus监控能力，关于Prometheus监控功能的更多信息，请参见使用阿里云Prometheus监控。相关计费信息，请参见Prometheus 实例计费。

您可执行以下命令部署Pod Monitor和Service Monitor资源，用于收集Ray Cluster 的Metric数据。

执行以下命令部署Pod Monitor资源。

apiVersion: monitoring.coreos.com/v1
kind: PodMonitor
metadata:
  annotations:
    arms.prometheus.io/discovery: 'true'
    arms.prometheus.io/resource: arms
  name: ray-workers-monitor
  namespace: arms-prom
  labels:
    # `release: $HELM_RELEASE`: Prometheus can only detect PodMonitor with this label.
    release: prometheus
    #ray.io/cluster: raycluster-kuberay # $RAY_CLUSTER_NAME: "kubectl get rayclusters.ray.io"
spec:
  namespaceSelector:
    any: true
  jobLabel: ray-workers
  # Only select Kubernetes Pods with "matchLabels".
  selector:
    matchLabels:
      ray.io/node-type: worker
  # A list of endpoints allowed as part of this PodMonitor.
  podMetricsEndpoints:
  - port: metrics
    relabelings:
    - action: replace
      regex: (.+)
      replacement: $1
      separator: ;
      sourceLabels:
        - __meta_kubernetes_pod_label_ray_io_cluster
      targetLabel: ray_io_cluster

执行以下命令部署Service Monitor资源。

apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  annotations:
    arms.prometheus.io/discovery: 'true'
    arms.prometheus.io/resource: arms
  name: ray-head-monitor
  namespace: arms-prom
  labels:
    # `release: $HELM_RELEASE`: Prometheus can only detect ServiceMonitor with this label.
    release: prometheus
spec:
  namespaceSelector:
    any: true
  jobLabel: ray-head
  # Only select Kubernetes Services with "matchLabels".
  selector:
    matchLabels:
      ray.io/node-type: head
  # A list of endpoints allowed as part of this ServiceMonitor.
  endpoints:
    - port: metrics
      path: /metrics
  targetLabels:
  - ray.io/cluster

登录控制台查看资源部署接入情况。
1. 登录ARMS控制台。在左侧导航栏单击接入中心，在基础设置页面，如下图所示按照序号依次单击②搜索Ray > ③选中Ray，然后在Ray面板选择上文新建的集群，单击确定。
2. 接入成功后，单击接入管理，跳转至ARMS接入管理页面。在组件管理页签，单击组件类型区域的大盘，选择Ray Cluster。

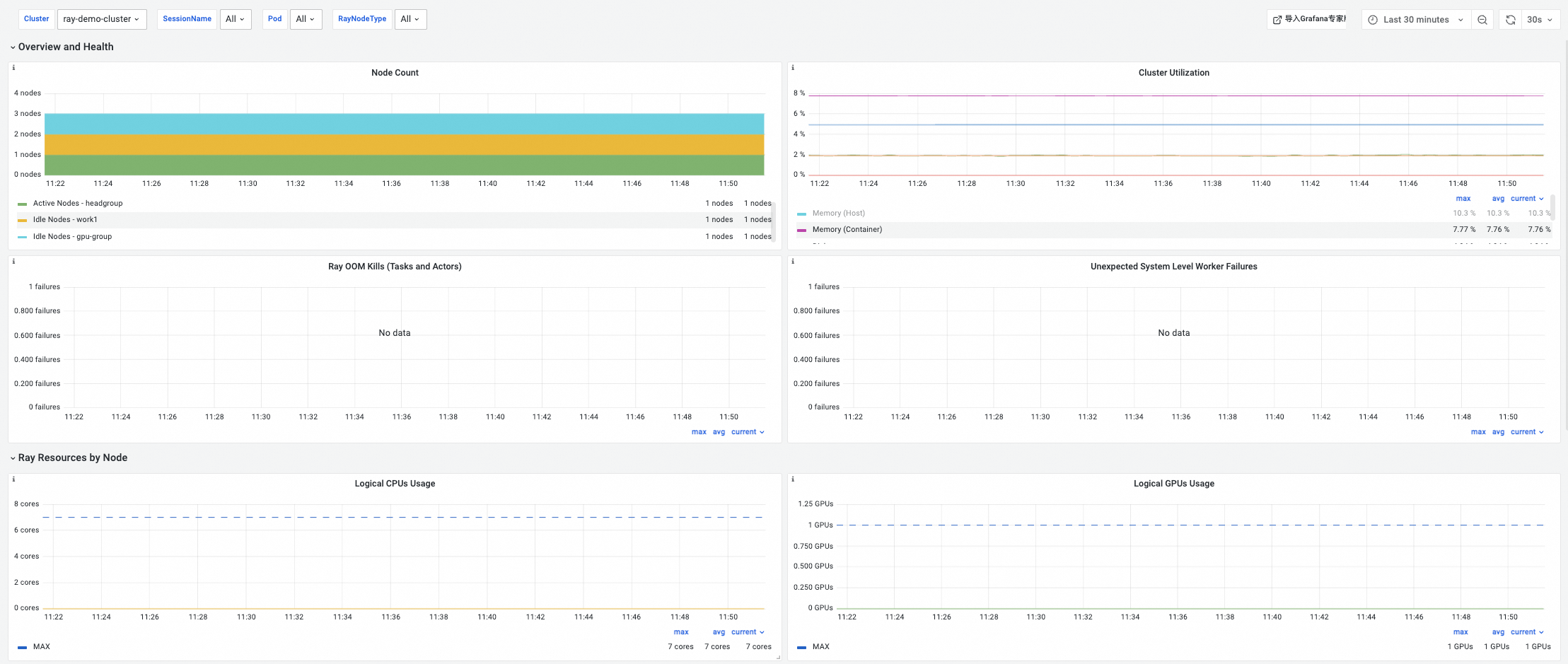

3. 在大盘中选择对应Namespace、RayClusterName和SessionName进行过滤，查看Ray Cluster运行中任务的监控数据。
