使用 OpenTelemetry 对 Istio 进行链路追踪

更新时间：
产品详情
我的收藏

本文介绍如何使用 OpenTelemetry 对 Istio 进行链路追踪。通过 Istio 的链路追踪功能，可以可视化服务调用关系和依赖、监控微服务的健康状态、识别系统中的性能瓶颈以及排查分布式系统中的故障。

前提条件

  • 集群已安装 Istio 且 Istio 版本 ≥ v1.19。

  • 已部署 OpenTelemetry Collector。Istio 调用链需要通过 OpenTelemetry Collector 转发上报至可观测链路 OpenTelemetry 版。如您的集群中尚未部署 OpenTelemetry Collector，请参考 通过 OpenTelemetry Collector 转发 进行部署。

  • 获取可观测链路 OpenTelemetry 版的接入点和鉴权信息。详情请参考 接入和鉴权说明。

接入步骤

1、设置 Istio 链路数据上报方式

  1. Istio 可以通过 gRPC 或 HTTP 协议导出 Trace 数据到 OpenTelemetry Collector。请选择以下两种方式中的一种进行配置。

    使用 gRPC 协议

    运行以下内容，Istio 的 Trace 数据将通过 OTLP/HTTP 导出到 OpenTelemetry Collector。

    创建配置文件istio-otel-config.yaml。

    cat > istio-otel-config.yaml <<EOF
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
spec:
  meshConfig:
    defaultConfig:
      tracingServiceName: APP_LABEL_AND_NAMESPACE
    enableTracing: true
    extensionProviders:
    - name: otel-tracing
      opentelemetry:
        port: 4317
        service: <service-name>.<namespace>.svc.cluster.local
        resource_detectors:
          environment: {}
EOF

    使用 HTTP 协议

    运行以下内容，Istio 的 Trace 数据将通过 OTLP/HTTP 导出到 OpenTelemetry Collector。

    创建配置文件istio-otel-config.yaml。

    cat > istio-otel-config.yaml <<EOF
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
spec:
  meshConfig:
    enableTracing: true
    extensionProviders:
    - name: otel-tracing
      opentelemetry:
        port: 4318
        service: opentelemetry-collector.observability.svc.cluster.local
        http:
          path: "/v1/traces"
          timeout: 5s
          headers:
            - name: "custom-header"
              value: "custom value"
        resource_detectors:
          environment: {}
EOF
    说明

    • 需要将配置中的service地址替换为您环境中 OpenTelemetry Collector 的实际服务地址，<service-name>为 OpenTelemetry Collector 的服务名称，<namespace> 为OpenTelemetry Collector 所在命名空间的名称。例如：opentelemetry-collector.observability.svc.cluster.local。

    • Istio 提供了配置选项 tracingServiceName 来控制应用名称的生成方式，有三种选项。

      • APP_LABEL_AND_NAMESPACE（默认值）：使用 <app标签>.<命名空间> 格式。

      • CANONICAL_NAME_ONLY：仅使用工作负载的规范名称，如 Deployment 的名称。

      • CANONICAL_NAME_AND_NAMESPACE：使用 <规范名称>.<命名空间> 格式。

  2. 使用该配置文件安装。

    istioctl install -y -f istio-otel-config.yaml

2、为 Istio 开启链路追踪

配置完链路数据上报后，还需要开启 Istio 链路数据采集功能并设置采样比例。运行以下命令来启用链路追踪。

  1. 创建配置文件istio-telemetry.yaml。

    cat > istio-telemetry.yaml <<EOF
apiVersion: telemetry.istio.io/v1
kind: Telemetry
metadata:
  name: otel-demo
spec:
  tracing:
  - providers:
    - name: otel-tracing
    randomSamplingPercentage: 100
EOF
    说明

    randomSamplingPercentage 表示追踪采样率，取值 0-100，设置为 100 表示记录所有请求的追踪数据。在生产环境中，建议根据实际流量情况调整该值。

  2. 应用配置。

    kubectl apply -f istio-telemetry.yaml

    完成以上配置后，当服务间有调用发生时，Istio 就会自动生成链路数据，并通过 OpenTelemetry Collector 转发到可观测链路 OpenTelemetry 版。

3、查看 Istio 调用链

前往可观测链路 OpenTelemetry 版控制台查看 Istio 的调用链。94

实践教程

接下来将通过以下示例演示如何采集 Istio 的调用链，并上报至可观测链路 OpenTelemetry 版。

1、安装 Istio

curl -L https://istio.io/downloadIstio | sh -

cd istio-1.25.2

export PATH=$PWD/bin:$PATH

2、安装 OpenTelemetry Collector

  1. 创建otel.yaml，需要替换 <gRPC-Endpoint> 和 <gRPC-Token> 为前提条件中获取的接入点和鉴权 Token。

    cat > otel.yaml <<EOF
apiVersion: v1
kind: ConfigMap
metadata:
  name: opentelemetry-collector-conf
  labels:
    app: opentelemetry-collector
data:
  opentelemetry-collector-config: |
    receivers:
      otlp:
        protocols:
          grpc:
          http:
    processors:
      batch:
    exporters:
      otlp:
        endpoint: "<gRPC-Endpoint>"
        headers:
          Authentication: "<gRPC-Token>"
        tls:
          insecure: true
      logging:
        loglevel: debug
    extensions:
      health_check:
        port: 13133
    service:
      extensions:
      - health_check
      pipelines:
        logs:
          receivers: [otlp]
          processors: [batch]
          exporters: [logging]
        traces:
          receivers:
          - otlp
          exporters:
          - logging
          - otlp
---
apiVersion: v1
kind: Service
metadata:
  name: opentelemetry-collector
  labels:
    app: opentelemetry-collector
spec:
  ports:
    - name: grpc-opencensus
      port: 55678
      protocol: TCP
      targetPort: 55678
    - name: grpc-otlp # Default endpoint for OpenTelemetry receiver.
      port: 4317
      protocol: TCP
      targetPort: 4317
    - name: http-otlp # HTTP endpoint for OpenTelemetry receiver.
      port: 4318
      protocol: TCP
      targetPort: 4318
  selector:
    app: opentelemetry-collector
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: opentelemetry-collector
spec:
  selector:
    matchLabels:
      app: opentelemetry-collector
  strategy:
    rollingUpdate:
      maxSurge: 1
      maxUnavailable: 1
    type: RollingUpdate
  template:
    metadata:
      labels:
        app: opentelemetry-collector
        sidecar.istio.io/inject: "false" # do not inject
    spec:
      containers:
        - command:
            - "/otelcol"
            - "--config=/conf/opentelemetry-collector-config.yaml"
          env:
            - name: POD_NAME
              valueFrom:
                fieldRef:
                  apiVersion: v1
                  fieldPath: metadata.name
            - name: POD_NAMESPACE
              valueFrom:
                fieldRef:
                  apiVersion: v1
                  fieldPath: metadata.namespace
          image: otel/opentelemetry-collector:0.54.0
          imagePullPolicy: IfNotPresent
          name: opentelemetry-collector
          ports:
            - containerPort: 4317
              protocol: TCP
            - containerPort: 4318
              protocol: TCP
            - name: grpc-opencensus
              containerPort: 55678
              protocol: TCP
          resources:
            limits:
              cpu: "2"
              memory: 4Gi
            requests:
              cpu: 200m
              memory: 400Mi
          terminationMessagePath: /dev/termination-log
          terminationMessagePolicy: File
          volumeMounts:
            - name: opentelemetry-collector-config-vol
              mountPath: /conf
      dnsPolicy: ClusterFirst
      restartPolicy: Always
      schedulerName: default-scheduler
      terminationGracePeriodSeconds: 30
      volumes:
        - configMap:
            defaultMode: 420
            items:
              - key: opentelemetry-collector-config
                path: opentelemetry-collector-config.yaml
            name: opentelemetry-collector-conf
          name: opentelemetry-collector-config-vol
EOF

  2. 创建命名空间 observability。

    kubectl create namespace observability

  3. 部署 OpenTelemetry Collector。

    kubectl apply -f otel.yaml -n observability

3、设置 Istio 链路追踪

  1. 在集群中运行以下命令，Istio 的 Trace 数据将通过 OTLP/HTTP 导出到 OpenTelemetry Collector。

    cat <<EOF | istioctl install -y -f -
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
spec:
  meshConfig:
    enableTracing: true
    extensionProviders:
    - name: otel-tracing
      opentelemetry:
        port: 4317
        service: opentelemetry-collector.observability.svc.cluster.local
        resource_detectors:
          environment: {}
EOF

  2. 运行以下命令启用 Istio 链路追踪。

    kubectl apply -f - <<EOF
apiVersion: telemetry.istio.io/v1
kind: Telemetry
metadata:
  name: otel-demo
spec:
  tracing:
  - providers:
    - name: otel-tracing
    randomSamplingPercentage: 100
EOF

4、部署 Demo

  1. 为 default 命名空间添加自动注入标签。

    Istio 将自动为该命名空间中新创建的 Pod 注入 sidecar 代理（istio-proxy 容器）。

    kubectl label namespace default istio-injection=enabled

  2. 部署 istio 自带的 Demo（在下载好的 istio 目录中运行）。

    kubectl apply -f samples/bookinfo/platform/kube/bookinfo.yaml

  3. 查看容器组和服务状态。

    kubectl get pods
kubectl get services

  4. 验证应用是否可访问。

    kubectl exec "$(kubectl get pod -l app=ratings -o jsonpath='{.items[0].metadata.name}')" -c ratings -- curl -sS productpage:9080/productpage | grep -o "<title>.*</title>"

# 预期输出
<title>Simple Bookstore App</title>

5、创建 Demo 服务的对外访问入口

  1. 创建 Demo 应用的入口网关配置。

    kubectl apply -f samples/bookinfo/networking/bookinfo-gateway.yaml

  2. 获取访问地址。

    export INGRESS_NAME=istio-ingressgateway
export INGRESS_NS=istio-system

export INGRESS_HOST=$(kubectl -n "$INGRESS_NS" get service "$INGRESS_NAME" -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
export INGRESS_PORT=$(kubectl -n "$INGRESS_NS" get service "$INGRESS_NAME" -o jsonpath='{.spec.ports[?(@.name=="http2")].port}')
export SECURE_INGRESS_PORT=$(kubectl -n "$INGRESS_NS" get service "$INGRESS_NAME" -o jsonpath='{.spec.ports[?(@.name=="https")].port}')
export TCP_INGRESS_PORT=$(kubectl -n "$INGRESS_NS" get service "$INGRESS_NAME" -o jsonpath='{.spec.ports[?(@.name=="tcp")].port}')

export GATEWAY_URL=$INGRESS_HOST:$INGRESS_PORT

# 查看生成的访问地址
echo $GATEWAY_URL
# 输出示例：192.168.1.100:80

  3. 验证 Demo 访问地址。

    curl -s "http://${GATEWAY_URL}/productpage" | grep -o "<title>.*</title>"

# 预期输出
<title>Simple Bookstore App</title>

6、查看调用链

  1. 使用以下命令连续访问 10 次 productpage 页面，以生成测试流量。

    for i in $(seq 1 10); do curl -s -o /dev/null "http://$GATEWAY_URL/productpage"; done

  2. 前往可观测链路 OpenTelemetry 版控制台查看 Istio 的调用链。93

常见问题

问题：控制台未查询到 Istio 的链路数据。

解决方法：

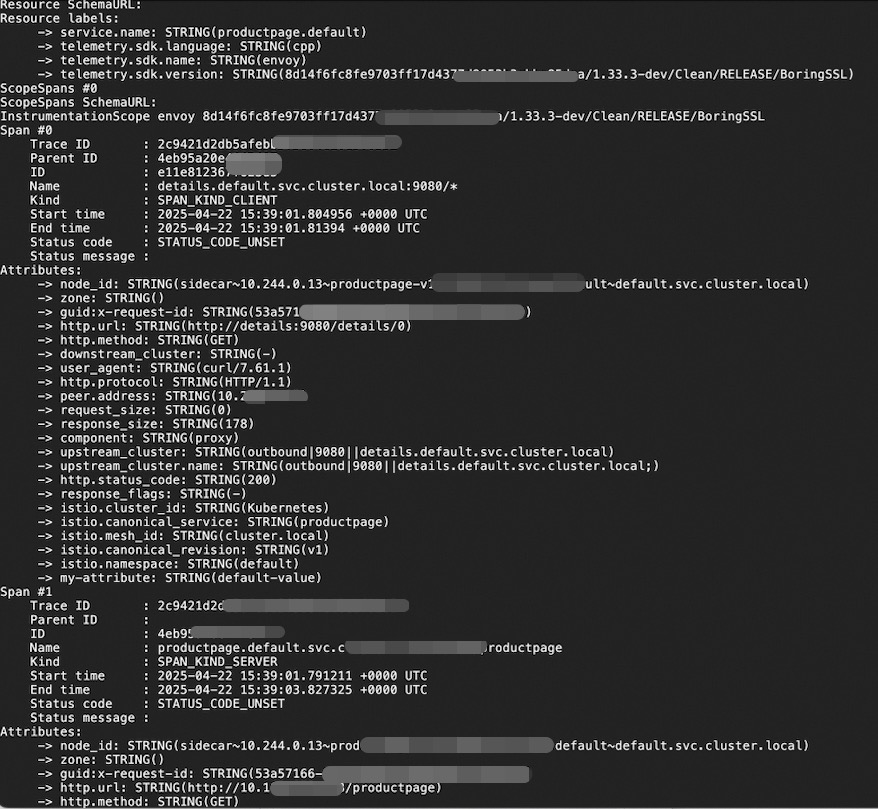

  1. 可查看 OpenTelemetry Collector 日志，确认 OpenTelemetry Collector 正常运行并接收到了 Istio 上报的数据。

    kubectl logs <collector-pod-name> -n <namespace>

    预期输出：91

  2. 检查 sidecar 是否注入成功。

    kubectl get pod -n default -o custom-columns=NAME:.metadata.name,CONTAINERS:.spec.containers[*].name

    如果 CONTAINERS 中不包含 istio-proxy 容器，说明注入失败。注入失败的原因可能是：为命名空间设置istio-injection=enabled自动注入标签时，Pod 已经创建。该标签只对新创建的 Pod 生效，已存在的 Pod 不受影响，需要重启 Pod 后才会生效。

  3. 检查 Telemetry 资源是否正确配置。

    • 使用以下命令检查 Telemetry 配置。

      kubectl get telemetry otel-demo -o yaml

    • 查看 Istio 的 ConfigMap 配置中与 OpenTelemetry 相关的部分是否正确。

      kubectl get cm istio -n istio-system -o yaml | grep -A 10 extensionProviders
