方案概述

当企业开通资源目录，将已有阿里云账号邀请进来，或者通过新建成员账号的方式开展新的业务，那么不同账号之间的统一权限管理就会显得尤为重要。如果是在这些账号内手工创建RAM角色，则无法保证权限统一，后续修改和维护困难。本文档介绍了一种通过GitLab+Docker+Terraform自动为所有成员账号创建RAM角色、权限及VPC等统一基线的方法。

方案架构

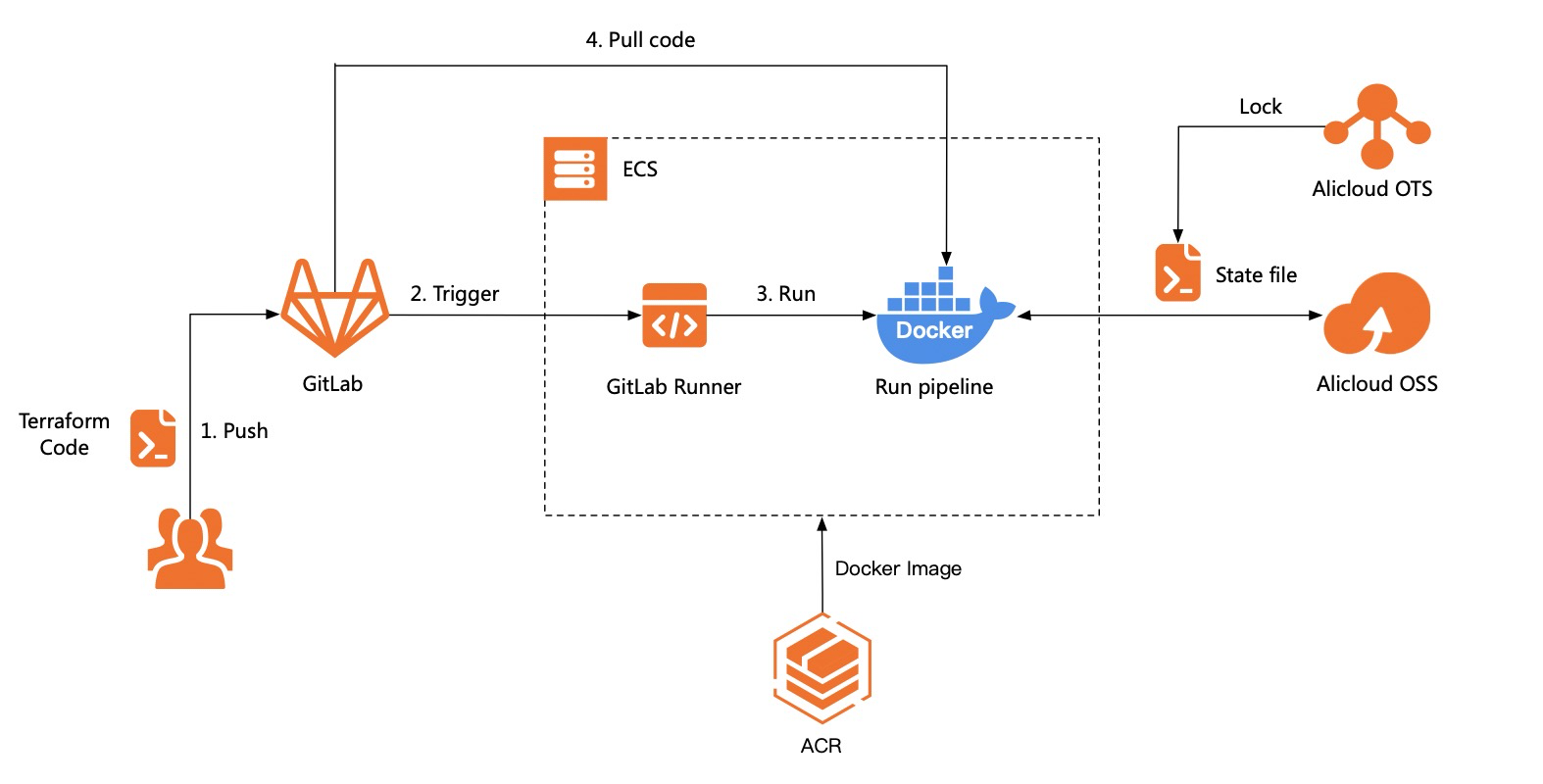

本方案使用Terraform自动化执行，整合GitLab+Docker搭建Terraform的执行环境，实现了Terraform的CI/CD集成。方案中使用ECS安装Runner及Docker，Runner与GitLab Server进行通信，在Docker中运行Terraform等账号基线Pipeline步骤，Terraform的State文件使用OSS+OTS作为服务远端存储（Backend）并支持加锁，保证State文件安全。

以下流程图描述了该方案的执行步骤，首先使用企业管理账号下的RAM用户（子用户）AK信息，通过Terraform脚本登录到企业管理账号，并在指定的资源夹下创建新的成员账号。之后扮演成员账号下的ResourceDirectoryAccountAccessRole角色，该角色会在成员账号加入RD时自动创建，并拥有云管理员（AdministratorAccess）权限。登录到成员账号后，会在成员账号下进行权限配置——创建IdP和相关RAM角色、创建一个用于执行Terraform脚本的RAM用户并为上述角色和用户绑定权限策略。最后会在成员账号下进行网络配置——根据用户指定数据创建VPC和交换机。

方案优势

账号统一基线

账号工厂通过同一工作流模板生产成员账号，能够确保新账号都包含流水线中定义的统一基线，根据基线内容保障新账号权限安全。

基础设施代码化

基于IaC思想，将资源目录中成员账号的配置过程使用Terraform规范化，每次创建成员账号时使用同一份Terraform代码，保证所有成员账号权限统一，减轻运维管理负担。

灵活可扩展

Terraform及工作流代码可拓展，用户可根据需求拓展功能，提供更多的基线配置。GitLab为功能丰富的DevOps产品，可提供API与企业内部DevOps平台集成。

使用场景

场景一：上云阶段批量生产成员账号

场景描述

企业上云阶段构建多账号体系，多成员账号权限配置繁琐、效率低下，无法保证账号权限、资源配置等基线统一，后续修改和维护困难。

适用客户

上云阶段需要批量生成统一基线账号的企业客户。

​

场景二：业务扩展新建成员账号

场景描述

企业业务扩展需开设新账号，企业手动创建账号时无法快速创建拥有统一身份权限、资源配置基线的成员账号。

适用客户

企业业务扩展阶段需要生成统一基线账号的企业客户。

​

产品费用及术语解释

产品费用

术语解释

安全性

资源目录权限

资源目录服务关联角色（AliyunServiceRoleForResourceDirectory）为资源目录集成服务提供可信访问通道，详情参见资源目录服务关联角色。

GitLab安全性

GitLab安全性详情参见官方文档Security。

Terraform State文件安全

使用OSS作为Backend保存Terraform State文件，使用OTS支持State文件加锁及一致性检查，详情参见OSS Backend。

Docker安全性

Docker安全性详情参见官方文档Security。

AccessKey使用

需要使用企业管理账号下RAM用户的AccessKey，用于创建账号及操作阿里云资源。该RAM用户拥有 AliyunResourceDirectoryFullAccess和AliyunSTSAssumeRoleAccess两个权限。

注意事项

资源目录使用限制

资源目录及资源共享使用限制详情参见使用限制。

ECS使用限制

ECS存在一些产品功能和服务性能等限制，详情参见使用限制。

OSS使用限制

OSS使用限制及性能指标详情参见使用限制。

OTS使用限制

OTS使用限制详情参见使用限制。

​

方案实施

前提条件

• 已拥有一台可连通公网的ECS（本方案使用操作系统CentOS），用于后续部署GitLab Runner，且ECS中已安装Docker。

• 已部署GitLab，能够与公网连通（与GitLab Runner连通），能够上传及下载代码。安装详情参见官方文档Installation。

• 已在企业管理账号（也可使用其他账号）OSS下创建用于存储Terraform State文件的Bucket，并且在OTS中创建一张主键名为LockID，类型为String的数据表，用于作为Terraform State文件的锁。记录下Bucket和数据表的名称和endpoint。

• 确保在企业管理账号中，存在一个RAM用户 AK，且该用户拥有 AliyunResourceDirectoryFullAccess和AliyunSTSAssumeRoleAccess两个权限；在后续的步骤中，我们将使用该RAM用户及其AK。

• 确定工作流及Terraform输入参数，输入参数分为两部分：第一部分为全局参数，需写入源代码章节代码包中的settings.tfvars文件，每次流水线执行时均保持一致；第二部分为执行参数，执行流水线时动态填写，不会保存。

  • 全局参数

  • encodedsaml_metadata_document：企业IdP的元文件，用于在阿里云上创建IdP。

  • sso_provider_name：创建的IdP的名称。

  • ram_roles：需要创建的RAM角色列表，示例中包括只读和管理员角色。

  • user_name：用于执行Terraform脚本的角色名称。

  • policy_name：自定义权限策略的名称。

  • policy_document：自定义权限策略内容。

  • attach_roles：自定义权限策略绑定的角色列表。

  • attach_users：自定义权限策略绑定的用户列表。

  • reader_name：需要绑定权限策略的只读角色名称。

  • reader_policy_type：为只读角色绑定的权限策略的类型。

  • reader_policy_name：为只读角色绑定的权限策略的名称。

  • vpc_name：创建的VPC的名称。

  • vswitch_name：VPC下交换机的名称。

  • 执行参数

  • account_name：新创建账号的显示名称。

  • account_name_prefix：新创建账号的账号标识。

  • uid: 企业管理账号UID。

  • access_key：企业管理账号下RAM用户的AK。

  • secret_key：企业管理账号下RAM用户的SK。

  • folder_id：新创建的成员账号所属资源夹ID。

  • vpc_cidr_block：VPC的网段。

  • switch_cidr_block：交换机的网段。

  • region：地域信息，如cn-hangzhou。

  • zone_id：可用区ID，如cn-hangzhou-b。

• 完成镜像构建，并通过容器镜像服务ACR能够拉取到镜像，我们将使用ACR中的registry.cn-hangzhou.aliyuncs.com/terraform/terraform-docker-hub:v1镜像运行Terraform代码，用户可根据自身需求打包镜像，该镜像的Dockerfile如下所示：

FROM alpine:3.14

ENV TERRAFORM_PLUGIN_DIR=/srv/terraform-plugins
ENV TF_PLUGIN_CACHE_DIR=${TERRAFORM_PLUGIN_DIR}
ENV TERRAFORM_VERSION=1.0.2
ENV TERRAFORM_PROVIDER_ALICLOUD_VERSION=1.127.0
ENV TERRAFORM_PROVIDER_LOCAL_VERSION=2.1.0
ENV PATH="/opt/venv/bin:$PATH"

RUN apk add libxml2-dev libxslt-dev python3-dev gcc build-base wget unzip git bash \
    && python3 -m venv /opt/venv \
    && pip install terraform-compliance \
    && pip install checkov \

    && wget https://releases.hashicorp.com/terraform/${TERRAFORM_VERSION}/terraform_${TERRAFORM_VERSION}_linux_amd64.zip \
    && unzip terraform_${TERRAFORM_VERSION}_linux_amd64.zip -d /usr/local/bin/ \

    && mkdir -p ${TERRAFORM_PLUGIN_DIR}/registry.terraform.io/aliyun/alicloud/${TERRAFORM_PROVIDER_ALICLOUD_VERSION}/linux_amd64 \
    && wget https://releases.hashicorp.com/terraform-provider-alicloud/${TERRAFORM_PROVIDER_ALICLOUD_VERSION}/terraform-provider-alicloud_${TERRAFORM_PROVIDER_ALICLOUD_VERSION}_linux_amd64.zip \
    && unzip terraform-provider-alicloud_${TERRAFORM_PROVIDER_ALICLOUD_VERSION}_linux_amd64.zip -d ${TERRAFORM_PLUGIN_DIR}/registry.terraform.io/aliyun/alicloud/${TERRAFORM_PROVIDER_ALICLOUD_VERSION}/linux_amd64 \

    && mkdir -p ${TERRAFORM_PLUGIN_DIR}/registry.terraform.io/hashicorp/local/${TERRAFORM_PROVIDER_LOCAL_VERSION}/linux_amd64 \
    && wget https://releases.hashicorp.com/terraform-provider-local/${TERRAFORM_PROVIDER_LOCAL_VERSION}/terraform-provider-local_${TERRAFORM_PROVIDER_LOCAL_VERSION}_linux_amd64.zip \
    && unzip terraform-provider-local_${TERRAFORM_PROVIDER_LOCAL_VERSION}_linux_amd64.zip -d ${TERRAFORM_PLUGIN_DIR}/registry.terraform.io/hashicorp/local/${TERRAFORM_PROVIDER_LOCAL_VERSION}/linux_amd64 \

    && rm -rf *.zip

操作步骤

安装GitLab Runner

操作步骤中使用yum安装Runner，更多安装方式参见官方文档。

1. 连接到ECS，运行命令添加GitLab仓库。

curl -L "https://packages.gitlab.com/install/repositories/runner/gitlab-runner/script.rpm.sh" | sudo bash

2. 使用yum安装GitLab Runner。

sudo yum install gitlab-runner

注册GitLab Runner

1. 在GitLab中新建Project，用于上传代码及进行相关配置。

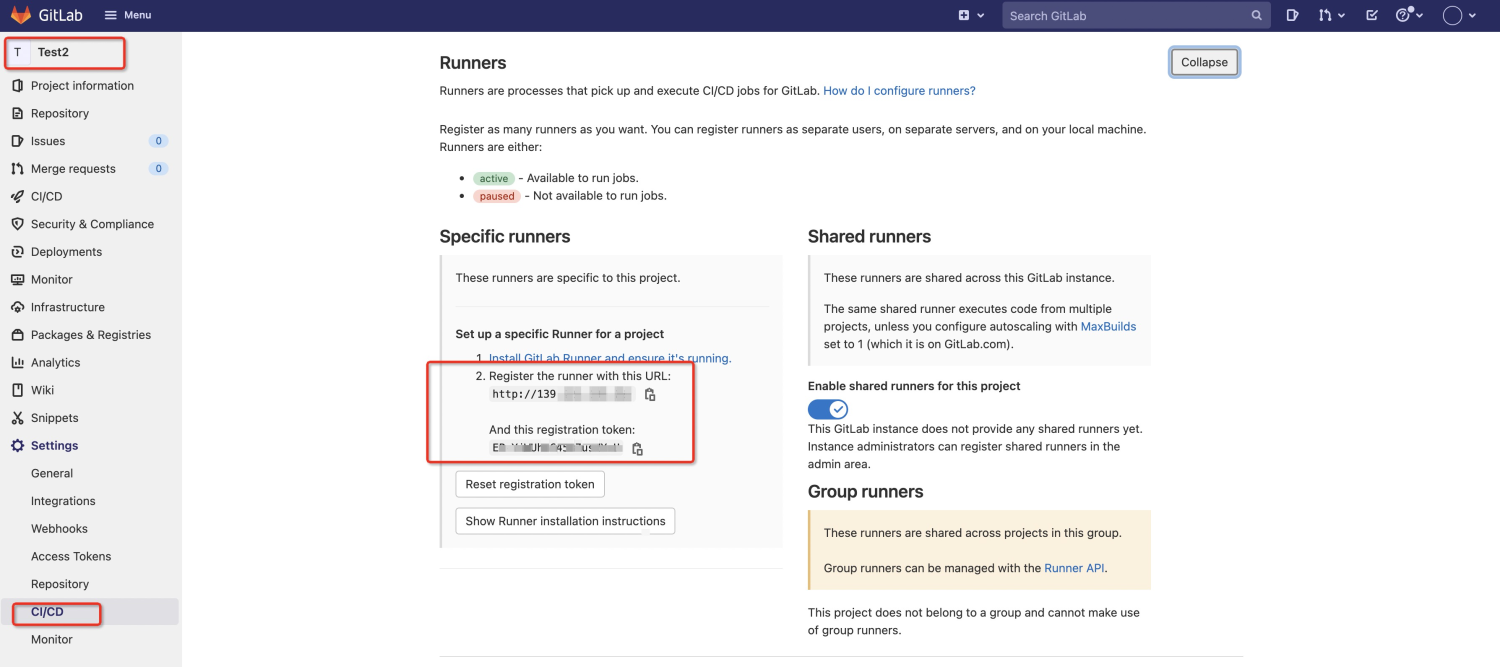

2. 在Project的CI/CD Runner设置页面复制URL及注册Token。

3. 按实际情况替换URL、Token、Docker Image信息，在安装Runner的ECS中运行命令进行注册。

sudo gitlab-runner register \
  --non-interactive \
  --url "http://139.xxx.xx.xx" \
  --registration-token "xxxxxx" \
  --executor "docker" \
  --docker-image registry.cn-hangzhou.aliyuncs.com/terraform/terraform-docker-hub:v1 \
  --description "docker-runner" \
  --tag-list "docker,ecs" \
  --run-untagged="true" \
  --locked="false" \
  --access-level="not_protected"

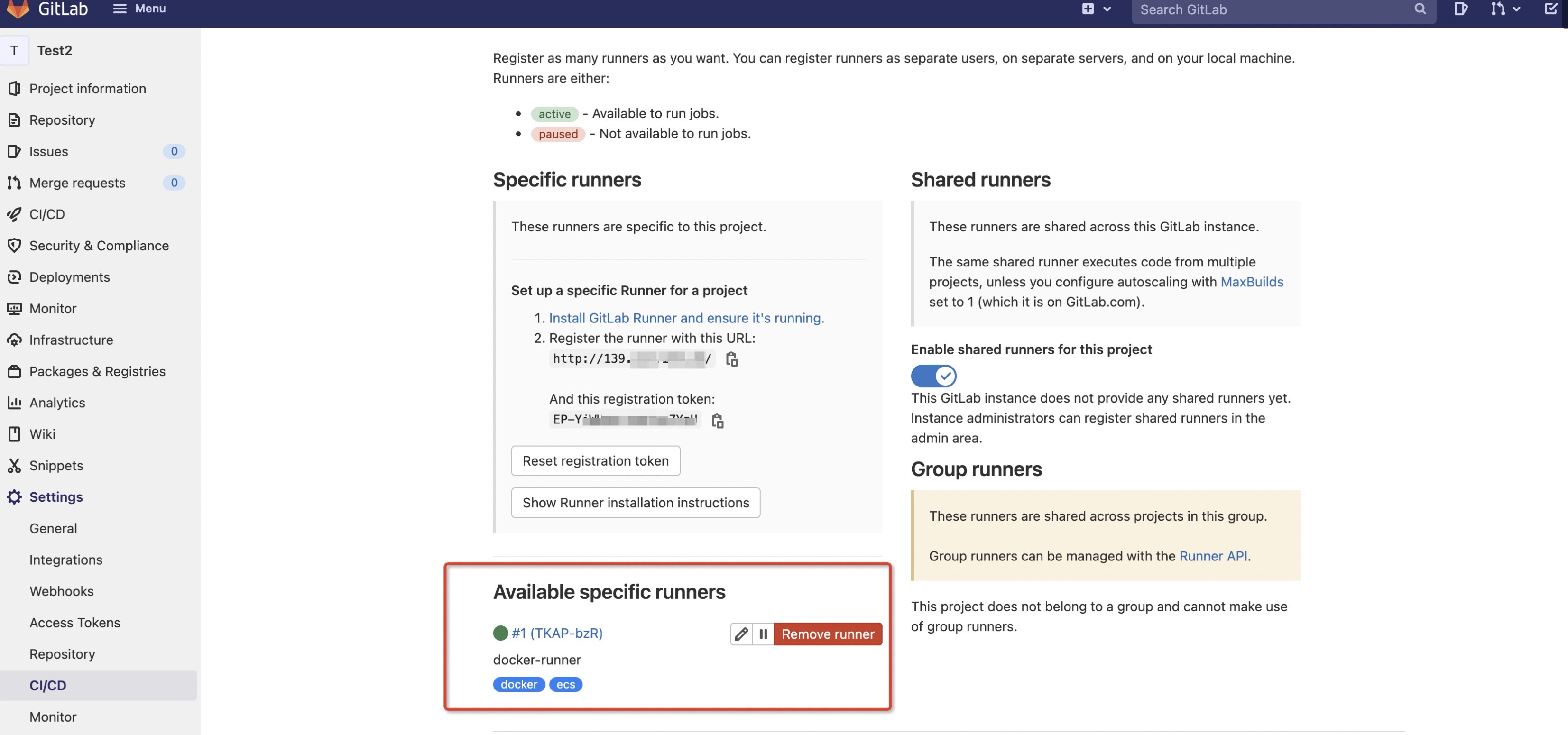

4. 注册完成后在CI/CD Runner设置页面查看注册信息。

配置Docker镜像授权

容器镜像服务ACR中镜像仓库为私有时需要进行授权配置，用于GitLab Pipeline运行时拉取镜像。

1. 连接到ECS进入命令行，根据实际情况修改ACR登录用户名及域名，使用docker login命令登录。

# 示例：docker login --username=xxx@xx.com registry.cn-hangzhou.aliyuncs.com
docker login --username="yourUserName" "yourDomainName"

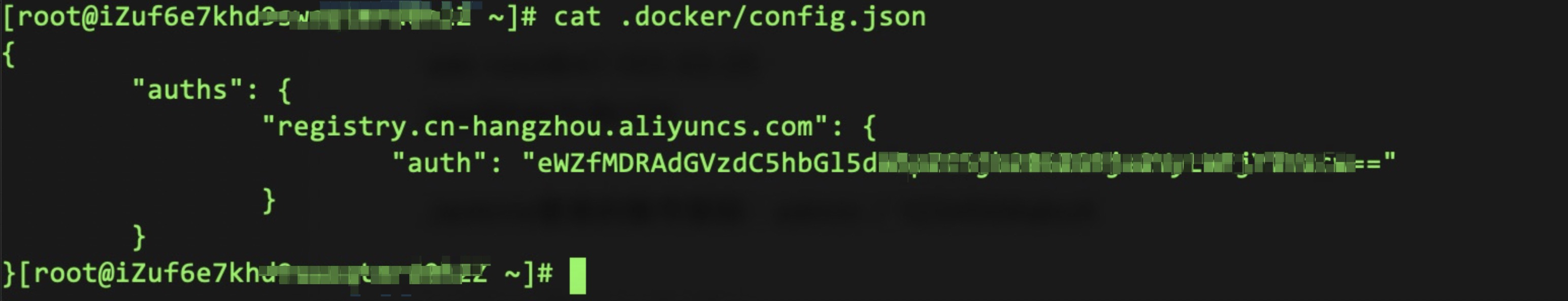

2. 登录成功后执行cat .docker/config.json 命令查看授权信息。

3. 复制完整的JSON格式输出，在CI/CD设置的变量菜单中添加变量DOCKER_AUTH_CONFIG，填入授权信息并保存。

配置参数

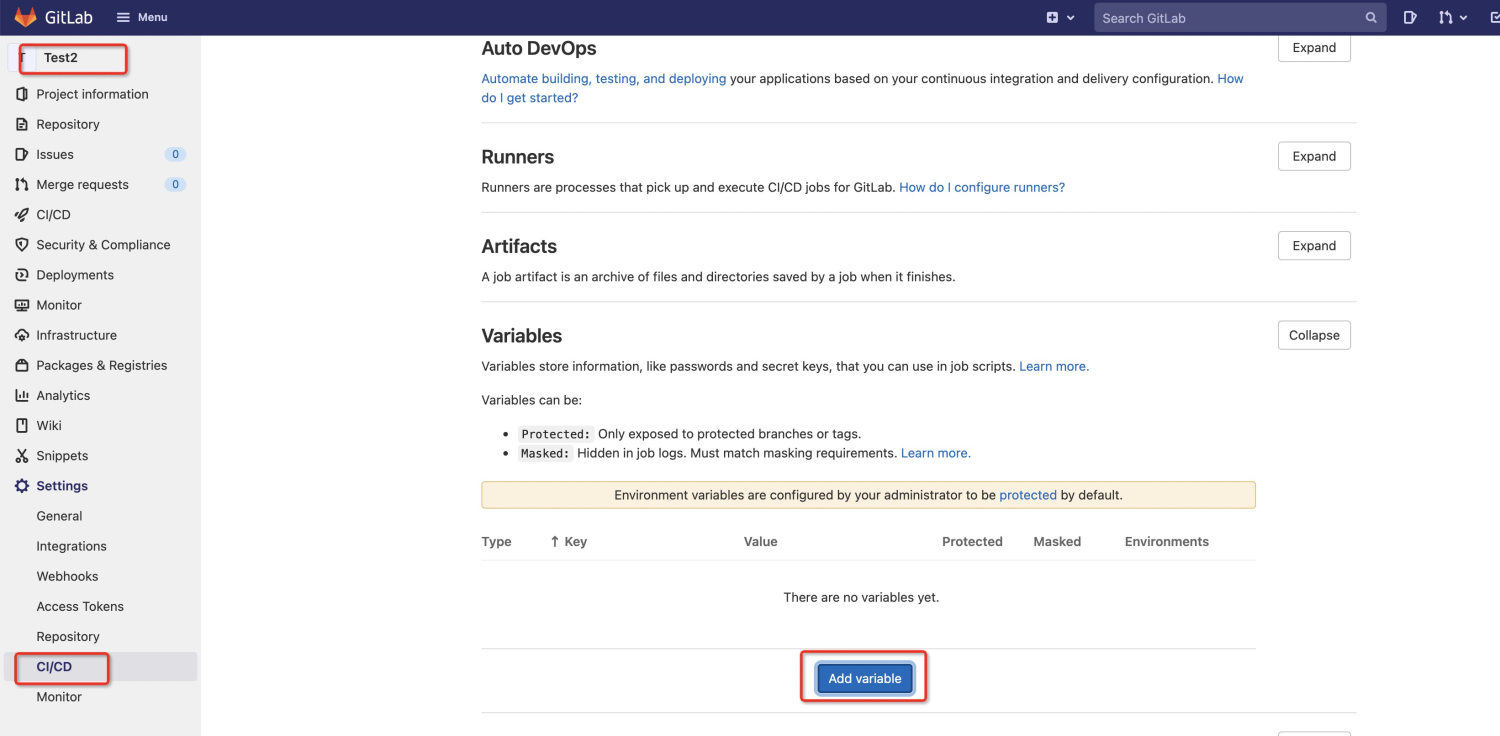

1. 在GitLab Project CI/CD设置的Variables菜单中添加实施准备中的执行变量并填入相应值。

   • account_name：新创建账号的显示名称。

   • account_name_prefix：新创建账号的账号标识。

   • uid: 企业管理账号的UID。

   • access_key：企业管理账号下RAM用户的AK。

   • secret_key：企业管理账号下RAM用户的SK。

   • folder_id：新创建的成员账号所属资源夹ID。

   • vpc_cidr_block：VPC的网段。

   • switch_cidr_block：交换机的网段。

   • region：地域，如cn-hangzhou。

   • zone_id：可用区ID，如cn-hangzhou-b。

2. 下载本文源代码章节中的账号工厂代码，目录结构参考相应说明。

3. 使用编辑器打开 backend.tfvars文件，修改该文件内的配置项：

   • bucket：实施准备中在OSS中创建的Bucket名称。

   • prefix：OSS中State文件存储路径，可以根据实际情况修改。

   • region：OSS存储地域，注意和实施准备中的地域一致。

   • tablestore_endpoint：OTS的访问入口，可在OTS实例页面上查到。根据网络情况选择入口地址。

   • tablestore_table：实施准备中创建的OTS数据表实例名称。

   • access_key：OSS/OTS在企业管理账号时不需要填写，不在企业管理账号时需要填写相应账号RAM用户的AccessKey，该用户需要拥有OSS/OTS的读写权限。

   • secret_key：OSS/OTS在企业管理账号时不需要填写，不在企业管理账号时需要填写相应账号RAM用户的SecretKey。

   • endpoint：OSS访问入口，注意和实施准备中的地域一致。

4. 用编辑器打开settings.tfvars文件，根据配置文件注释和实施准备中的全局参数填写。

5. 打开.gitlab-ci.yml文件，其中包含Pipelines流程编排描述，根据实际情况修改image信息。

运行Pipeline

1. 将修改完成的代码上传到已创建的GitLab Project中，默认会根据.gitlab-ci.yml文件内已编排的步骤自动开始运行Pipeline。

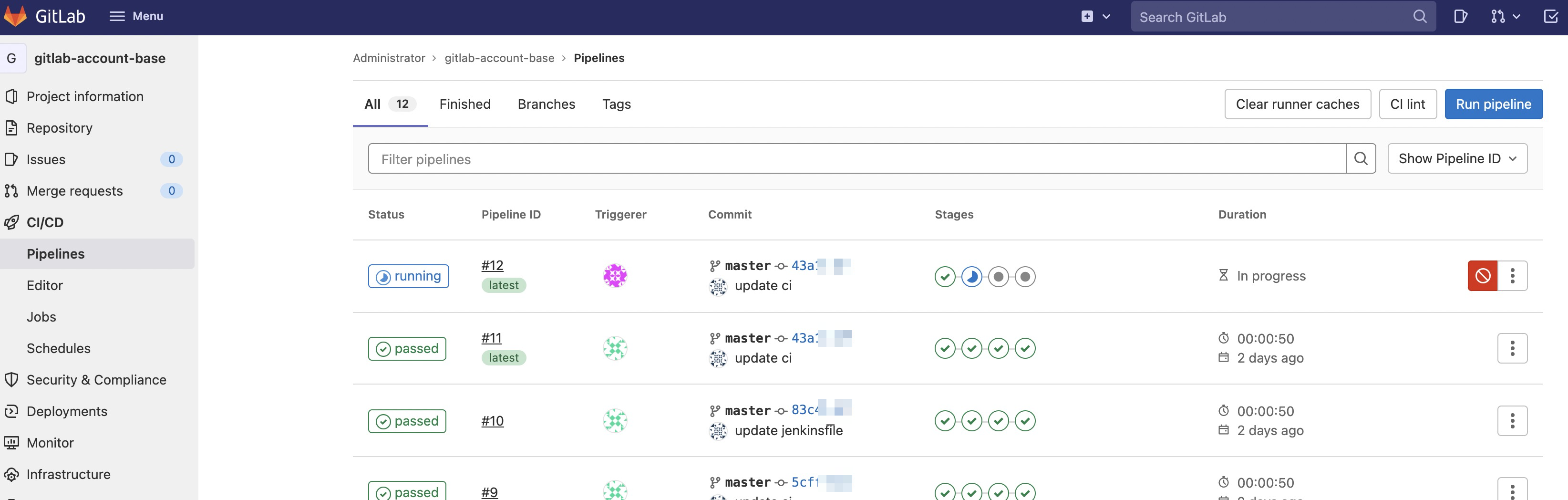

2. 在CI/CD Pipelines菜单中能够查看已触发的Pipeline运行信息。单击Run pipeline按钮可重新运行，若重新填写变量值会覆盖默认值。

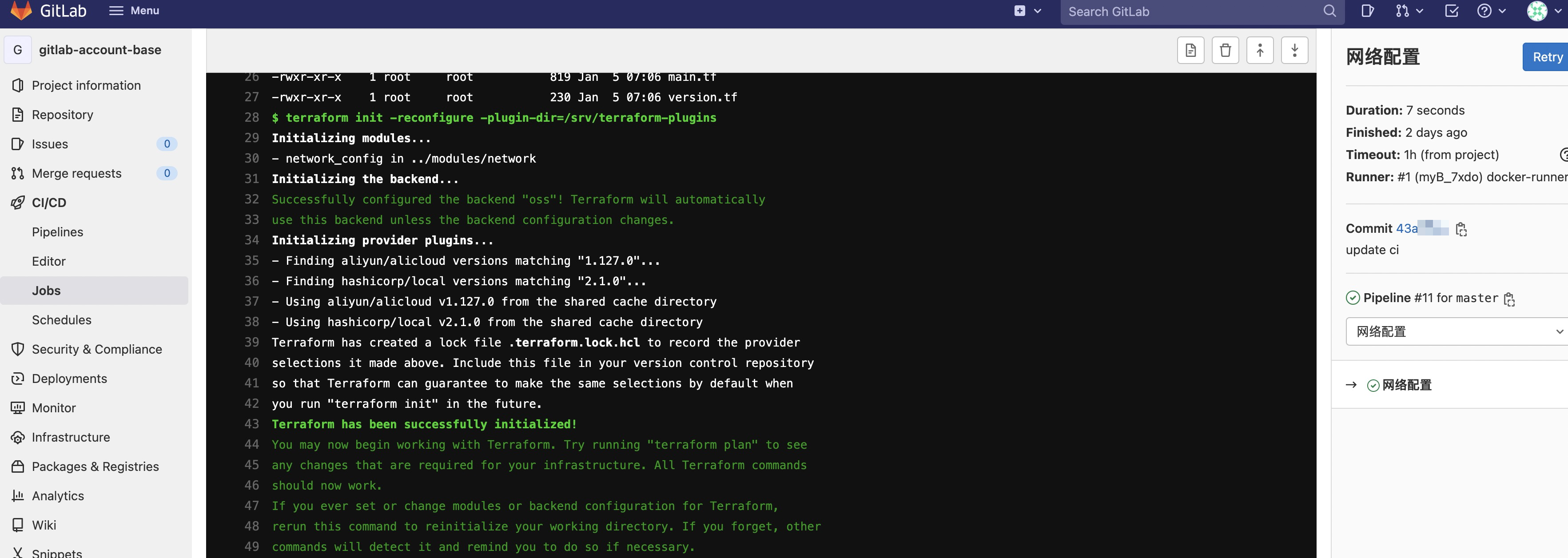

3. 单击步骤详情可查看日志。

使用API

• 在设置页面创建AccessToken。

• 根据ProjectID查询所有Pipeline信息。

# Request
curl --header "PRIVATE-TOKEN: <your_access_token>"\
"https://gitlab.example.com/api/v4/projects/<your_project_id>/pipelines"

# Example of response
[{
        "id": 11,
        "iid": 11,
        "project_id": 2,
        "sha": "43a1fbf3e3ce9ffe2b0c19a2455145031d63****",
        "ref": "master",
        "status": "success",
        "source": "push",
        "created_at": "2022-01-05T07:06:43.107Z",
        "updated_at": "2022-01-05T07:07:53.490Z",
        "web_url": "http://139.xx.xx.xx/root/gitlab-account-base/-/pipelines/11"
},{...}]

• 根据ProjectID及PipelineID查询单个Pipeline信息。

# Request
curl --header "PRIVATE-TOKEN: <your_access_token>"\
"https://gitlab.example.com/api/v4/projects/<your_project_id>/pipelines/<your_pipeline_id>"

# Example of response
{
  "id": 46,
  "iid": 11,
  "project_id": 1,
  "status": "success",
  "ref": "main",
  "sha": "a91957a858320c0e17f3a0eca7cfacbff50e****",
  "before_sha": "a91957a858320c0e17f3a0eca7cfacbff50e****",
  "tag": false,
  "yaml_errors": null,
  "user": {
    "name": "Administrator",
    "username": "root",
    "id": 1,
    "state": "active",
    "avatar_url": "http://www.gravatar.com/avatar/e64c7d89f26bd1972efa854d13d7dd61?s=80&d=identicon",
    "web_url": "http://localhost:3000/root"
  },
  "created_at": "2016-08-11T11:28:34.085Z",
  "updated_at": "2016-08-11T11:32:35.169Z",
  "started_at": null,
  "finished_at": "2016-08-11T11:32:35.145Z",
  "committed_at": null,
  "duration": 123.65,
  "queued_duration": 0.010,
  "coverage": "30.0",
  "web_url": "https://example.com/foo/bar/pipelines/46"
}

• 根据ProjectID创建新Pipeline。

# Request
curl --request POST --header "PRIVATE-TOKEN: <your_access_token>" \
"https://gitlab.example.com/api/v4/projects/<your_project_id>/pipeline?ref=master"

# Example of response
{
  "id": 61,
  "iid": 21,
  "project_id": 1,
  "sha": "384c444e840a515b23f21915ee5766b87068****",
  "ref": "main",
  "status": "pending",
  "before_sha": "0000000000000000000000000000000000000000",
  "tag": false,
  "yaml_errors": null,
  "user": {
    "name": "Administrator",
    "username": "root",
    "id": 1,
    "state": "active",
    "avatar_url": "http://www.gravatar.com/avatar/e64c7d89f26bd1972efa854d13d7dd61?s=80&d=identicon",
    "web_url": "http://localhost:3000/root"
  },
  "created_at": "2016-11-04T09:36:13.747Z",
  "updated_at": "2016-11-04T09:36:13.977Z",
  "started_at": null,
  "finished_at": null,
  "committed_at": null,
  "duration": null,
  "queued_duration": 0.010,
  "coverage": null,
  "web_url": "https://example.com/foo/bar/pipelines/61"
}

• 更多API

  更多Pipeline API信息，参见官方文档Pipelines API。

源代码

• 代码地址：

  账号工厂GitHub

• 代码目录结构说明：

├── modules             // 模块目录，本方案内无需修改
│   ├── role            // 创建角色相关的操作封装为模块便于使用，本方案内无需修改
│   │   ├── main.tf
│   │   ├── output.tf
│   │   └── variables.tf
│   ├── idp             // 创建IdP相关的操作封装为模块便于使用，本方案内无需修改
│   ├── policy          // 创建policy相关的操作封装为模块便于使用，本方案内无需修改
│   └── network         // 创建network相关的操作封装为模块便于使用，本方案内无需修改
├── step                 // 步骤目录
│   ├── account-create   // 创建账号步骤目录，本方案内无需修改
│   │   ├── main.tf      // Terraform入口执行文件
│   │   ├── backend.tf   // 用于配置state文件远端存储
│   │   ├── variables.tf // 输入变量定义
│   │   ├── outputs.tf   // 输出变量定义
│   │   └── version.tf   // 版本配置文件
│   ├── auth-authorize-role   // 角色及用户授权步骤目录，本方案内无需修改
│   ├── auth-create-idp       // 创建IdP步骤目录，本方案内无需修改
│   ├── auth-create-role      // 创建RAM角色步骤目录，本方案内无需修改
│   ├── auth-create-user      // 创建RAM用户步骤目录，本方案内无需修改
│   ├── network-create-vpc-vsw  // 创建VPC交换机步骤目录，本方案内无需修改
│   └── var                     // 步骤变量目录，步骤中生成、需要保存为本地文件供后续步骤使用的变量声明
│       ├── account.json.tmpl   // 保存成员账号信息的模板，创建账号的步骤中会进行值替换
│       ├── vpc.json.tmpl       // 保存VPC信息的模板，创建VPC的步骤中会进行值替换
│       └── vswitch.json.tmpl   // 保存交换机信息的模板，创建交换机的步骤中会进行值替换
├── backend.tfvars        // backend所需变量定义，本方案内需要根据实际情况修改
└── settings.tfvars       // 步骤运行所需业务固定变量定义，可以根据实际情况修改

故障排除

GitLab安装

• GitLab安装故障排除详情参见Troubleshooting a GitLab installation。

• GItLab Runner安装故障排除详情参见Troubleshoot GitLab Runner。

​
