同地域VBR通过路由策略实现静态主备路由

背景信息

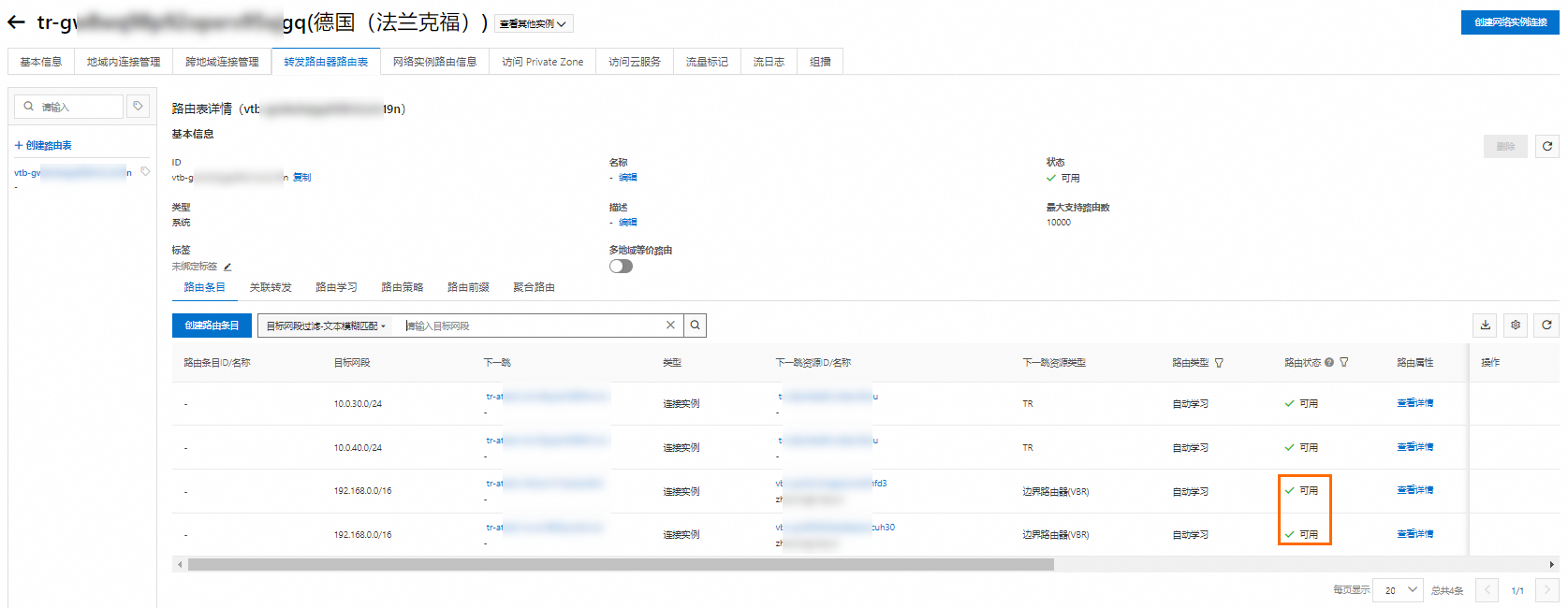

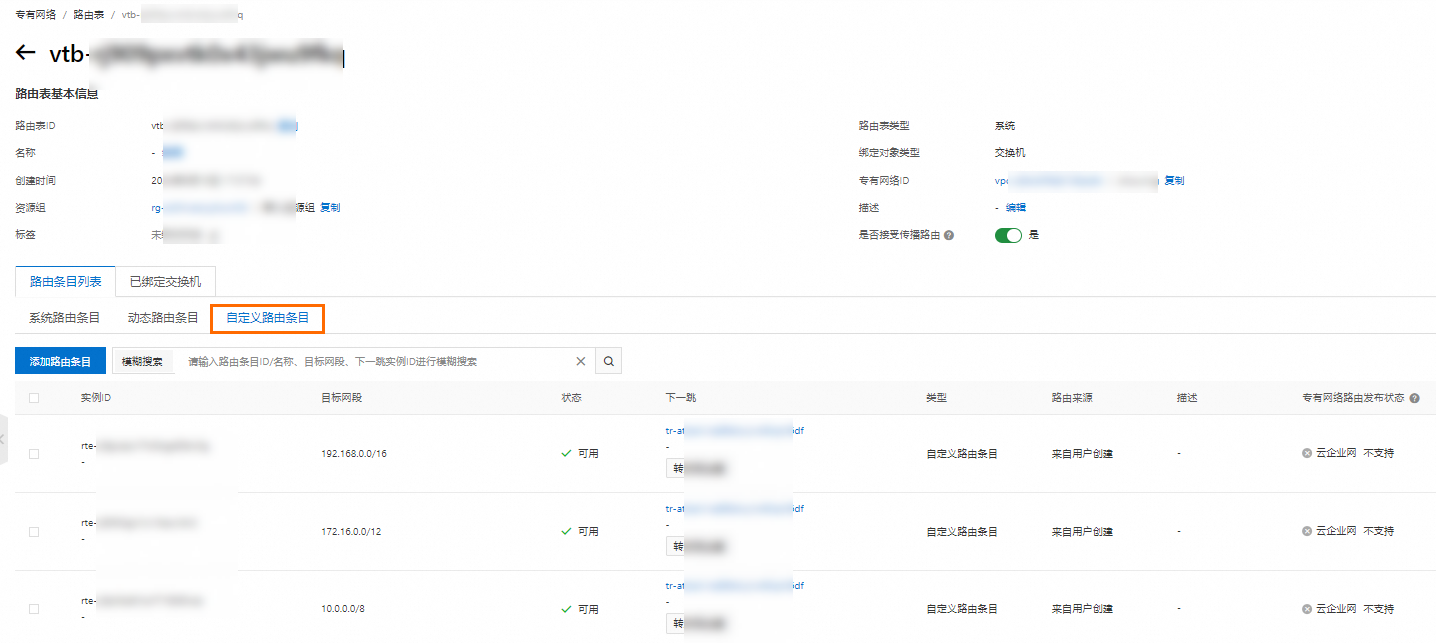

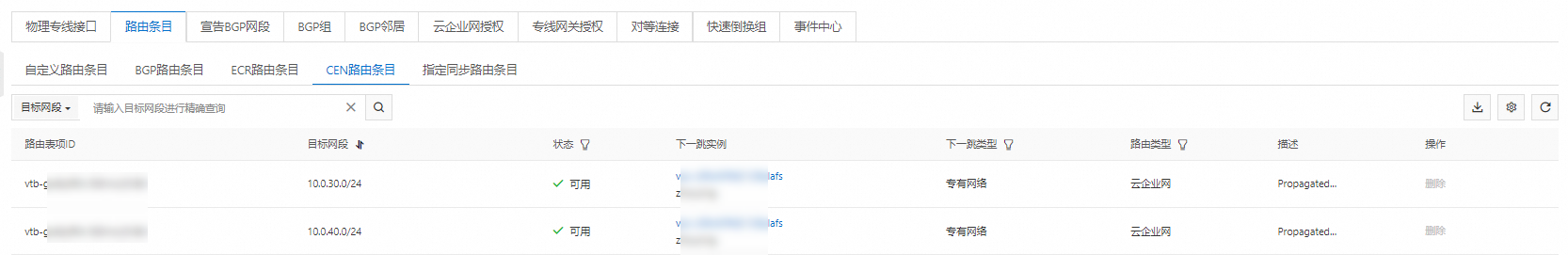

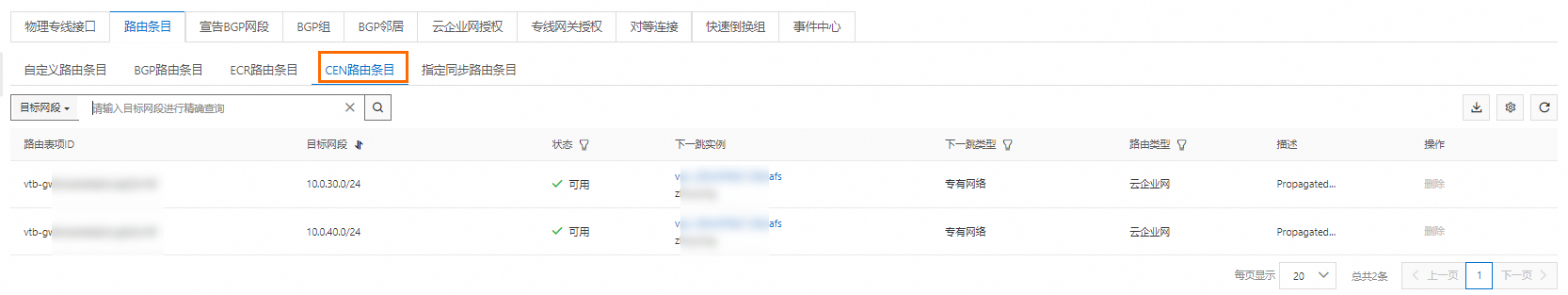

根据转发路由器路由优先级，相同地域下的2个VBR实例连接至转发路由器（企业版）后，如果向转发路由器传播相同目标网段的路由，在路由的路由属性均相同的情况下，2个VBR实例会形成ECMP链路，VPC访问本地IDC的流量将同时通过2个VBR实例传输至本地IDC。

而对于一些用户，由于企业网络规划或本地网关设备限制不支持ECMP链路，仅支持通过主备链路访问云上VPC，可能会导致访问VPC和访问本地IDC的流量路径不一致，产生非对称路径的现象。为避免此问题，您可以在阿里云侧修改本地IDC路由的属性来指定主备路由，使访问本地IDC的流量也通过主备链路传输，确保访问VPC和访问本地IDC的流量路径一致。

根据转发路由器路由优先级的描述，您可以有多种方式来指定主备路由，本文将介绍如何使用路由策略控制本地IDC路由的优先级，使访问本地IDC的流量通过主备VBR链路传输。

场景示例

某企业的本地IDC已通过华东1（杭州）地域的2条物理专线连接上云，并通过企业版TR实现了本地IDC和VPC间的网络通信。由于企业的网络规划不支持本地IDC通过ECMP链路访问VPC，企业当前需要调整流量路径，使本地IDC和VPC之间的流量通过主备链路传输。其中，流量优先通过主链路传输，主链路中断后，自动通过备链路传输；主链路恢复后，自动恢复从主链路传输。

操作步骤

步骤一：指定去往本地IDC的主备路由

1. 配置路由策略。

   需要在VBR实例连接的转发路由器下配置路由策略，通过路由策略修改路由属性进而指定主备路由。

   1. 登录云企业网管理控制台，在云企业网实例页面，找到转发路由器所属的云企业网实例，单击云企业网实例ID。

   2. 在基本信息 > 转发路由器页签，单击VBR实例连接的转发路由器实例ID。

   3. 在转发路由器实例详情页面，单击转发路由器路由表页签。在转发路由器路由表下单击路由策略页签，然后单击添加路由策略。

   4. 根据以下信息分别配置2个路由策略，指定去往本地IDC的主备路由，其余配置保持默认值。

      路由策略1	路由策略2
      对来自VBR1实例的路由，指定路由优先级为10，路由优先级的数字越小，路由的优先级越高。	对来自VBR2实例的路由，指定路由优先级为20，使来自VBR2实例的路由为备路由。
      策略优先级：10。 关联路由表：转发路由器路由表。 生效方向：入地域网关。 匹配条件：选择源实例ID列表，并输入VBR1实例ID。 策略行为：选择允许。 策略值：单击添加策略值，选择路由优先级，输入10。	策略优先级：20。 关联路由表：转发路由器路由表。 生效方向：入地域网关。 匹配条件：选择源实例ID列表，并输入VBR2实例ID。 策略行为：选择允许。 策略值：单击添加策略值，选择路由优先级，输入20。

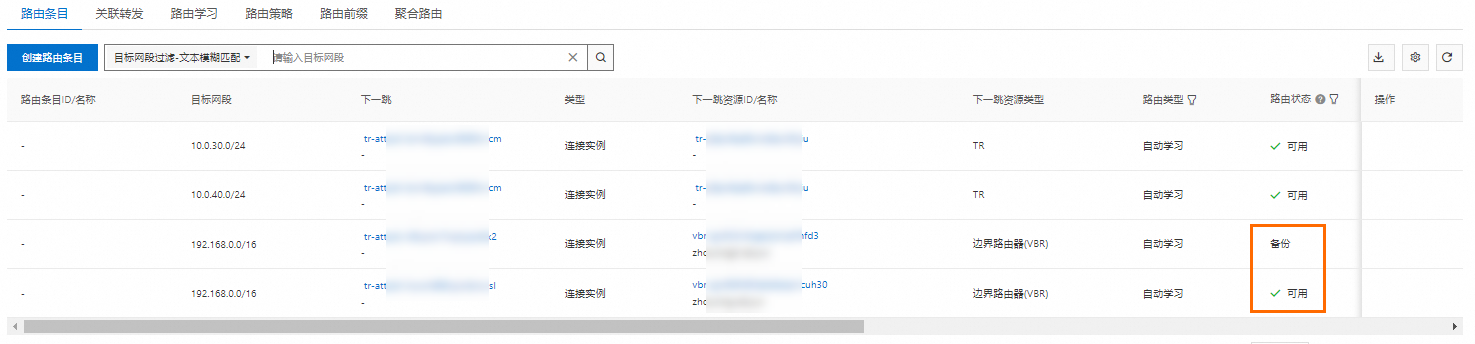

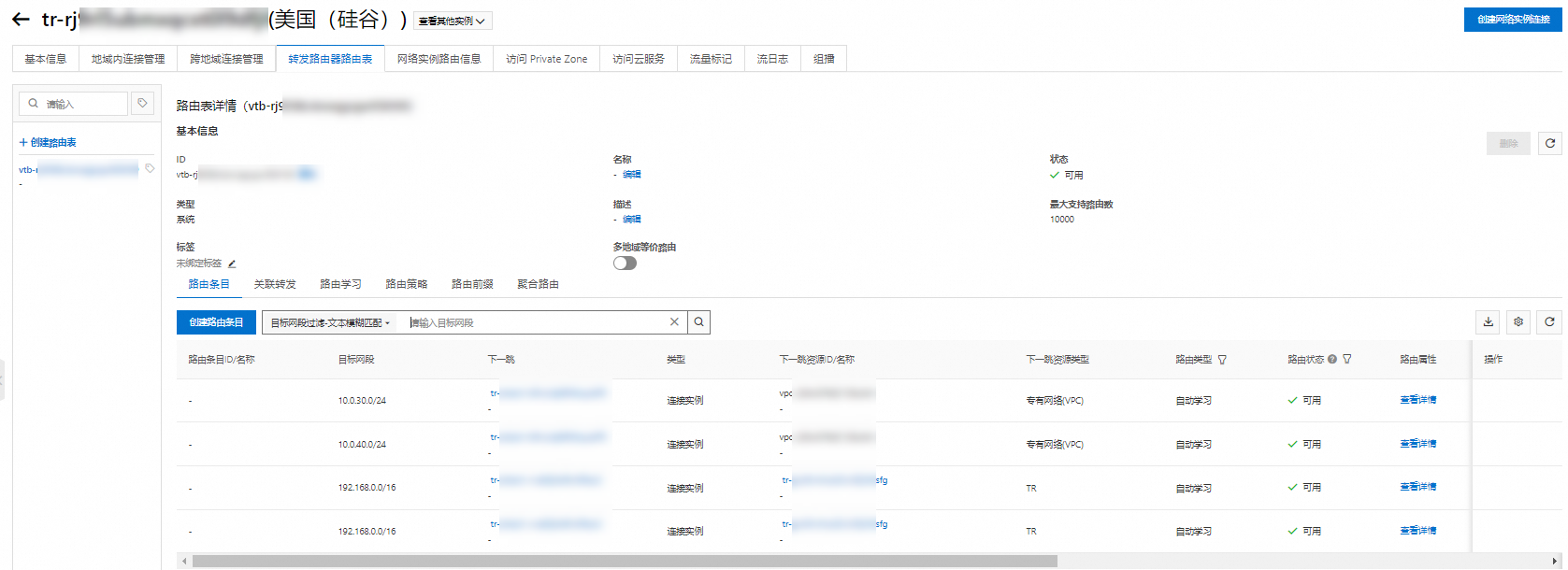

      路由策略配置完成后，您可以在当前页面的路由条目页签下查看到来自VBR2实例的路由状态已变为备份。

2. 为VBR实例配置健康检查。

   为实现主备链路的自动切换，您需要在云企业网控制台为VBR实例配置健康检查。在主链路的VBR实例健康检查失败后，转发路由器会自动将流量切换至备链路传输；在主链路恢复后，转发路由器会自动将流量切换回主链路。

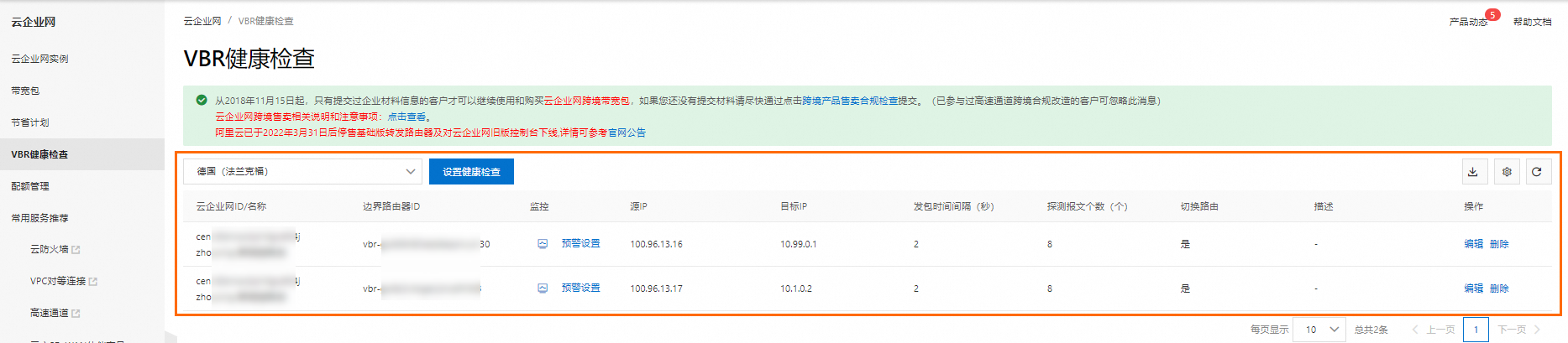

   1. 在左侧导航栏，单击VBR健康检查。

   2. 在VBR健康检查页面，选择VBR实例所在的地域，然后单击设置健康检查。

   3. 根据以下信息分别为VBR1和VBR2配置健康检查，其余配置保持默认值。

      健康检查1	健康检查2
      云企业网实例：选择转发路由器所属云企业网实例。 边界路由器（VBR）：选择VBR1。 源IP：选择自动生成源IP。 目标IP：选择VBR1的客户侧IPv4互联IP。 切换路由：保持开启状态。	云企业网实例：选择转发路由器所属云企业网实例。 边界路由器（VBR）：选择VBR2。 源IP：选择自动生成源IP。 目标IP：选择VBR2的客户侧IPv4互联IP。 切换路由：保持开启状态。

   4. 在本地IDC中配置VBR健康检查的回程路由。

      您必须在本地IDC中手动配置目标网段为健康检查源IP地址，子网掩码为32位，下一跳指向对应物理专线的路由条目，否则健康检查探测ping报文无法正常从被探测物理专线原路返回，会导致阿里云误判物理专线链路不可用。

3. （可选）为VBR实例配置报警规则。

   健康检查探测到主备链路失败后会自动切换路由，但并不会向您发送通知，推荐您一并为VBR实例配置报警规则，在物理专线故障后，系统会及时向您发送报警通知。

步骤二：指定去往VPC的主备路由

当前本地IDC可以通过CPE1或CPE2访问VPC，为确保访问VPC和访问本地IDC的流量路径一致，您需要在本地IDC内也指定访问VPC的主备路由，使本地IDC优先通过CPE1访问VPC。同时，您需要一并添加健康检查和路由联动的配置，确保CPE1上云链路中断后本地IDC自动通过CPE2访问VPC；CPE1上云链路恢复后，自动恢复从CPE1访问VPC。

步骤三：测试主备链路

主备路由配置完成后，您可以使用高速通道故障演练功能中断主链路，测试主备链路之间是否可以正常地的自动切换。在测试过程中，您可以分别在本地IDC客户端和ECS实例中执行traceroute -I <目标IP地址>命令跟踪流量路径，查看流量是否按照期望的路径传输。

1. 分别在ECS实例和本地IDC客户端中执行traceroute -I <目标IP地址>命令，查看当前的流量传输路径。

2. 登录高速通道管理控制台配置故障演练来中断主链路，故障演练启动后分别在ECS实例和本地IDC客户端中查看流量路径。本场景故障演练配置详情如下：

   • 地域：选择德国（法兰克福）。

   • 演练资源：选择边界路由器（VBR）。

   • 实例列表：选择VBR1。

   • 演练方式：选择立即开始。

   • 演练时长：5分钟。

3. 故障演练结束后，主链路会自动恢复，分别在ECS实例和本地IDC客户端中再次查看流量路径。

   访问VPC方向和访问本地IDC方向的流量路径一致，均优先通过主链路传输，主链路中断后自动切换至备链路传输；主链路恢复后，自动切换回主链路传输。链路切换过程中会有短暂的流量中断。

   设备	查看当前流量路径	中断主链路后	主链路恢复后
   本地IDC客户端	在本地IDC客户端执行traceroute命令，其中第2跳经过 10.99.0.2 到达目标 10.0.30.104： [e xxx ]$ traceroute -I 10.0.30.104 traceroute to 10.0.30.104 (10.0.30.104), 30 hops max, 60 byte packets 1 100.64.0.113 (100.64.0.113) 0.729 ms * * 2 10.99.0.2 (10.99.0.2) 0.513 ms 0.653 ms * 3 * * * 4 10.0.30.104 (10.0.30.104) 150.274 ms 150.269 ms 150.267 ms	[exxxZ ~]$ traceroute -I 10.0.30.104 traceroute to 10.0.30.104 (10.0.30.104), 30 hops max, 60 byte packets 1 100.64.0.129 (100.64.0.129) 0.636 ms 0.845 ms 1.120 ms 2 10.1.0.1 (10.1.0.1) 0.526 ms 0.675 ms 0.809 ms 3 * * * 4 10.0.30.104 (10.0.30.104) 150.429 ms 150.427 ms 150.424 ms	恢复主链路后，在本地 IDC 客户端执行 traceroute，第 2 跳重新经过 10.99.0.2，表明流量已切回主链路。 [exxx ~]$ traceroute -I 10.0.30.104 traceroute to 10.0.30.104 (10.0.30.104), 30 hops max, 60 byte packets 1 100.64.0.113 (100.64.0.113) 0.765 ms 1.041 ms 1.220 ms 2 10.99.0.2 (10.99.0.2) 0.524 ms 0.804 ms 0.961 ms 3 * * * 4 10.0.30.104 (10.0.30.104) 150.156 ms 150.153 ms 150.150 ms

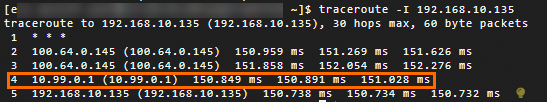

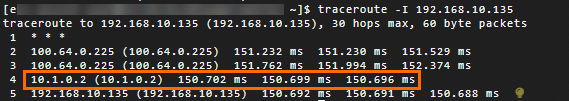

   ECS	在ECS上执行traceroute命令测试链路，第4跳下一跳地址为 10.99.0.1，表示流量经过该节点到达目标地址。 ~]$ traceroute -I 192.168.10.135 traceroute to 192.168.10.135 (192.168.10.135), 30 hops max, 60 byte packets 1 * * * 2 100.64.0.145 (100.64.0.145) 150.614 ms 150.947 ms 151.166 ms 3 100.64.0.145 (100.64.0.145) 151.386 ms 151.658 ms 151.894 ms 4 10.99.0.1 (10.99.0.1) 150.482 ms 150.563 ms 150.657 ms 5 192.168.10.135 (192.168.10.135) 150.399 ms 150.396 ms 150.393 ms	在ECS上执行traceroute命令，第4跳路由地址变为10.1.0.2，说明流量已切换至备用链路。 ~]$ traceroute -I 192.168.10.135 traceroute to 192.168.10.135 (192.168.10.135), 30 hops max, 60 byte packets 1 * * * 2 100.64.0.225 (100.64.0.225) 151.232 ms 151.230 ms 151.529 ms 3 100.64.0.225 (100.64.0.225) 151.762 ms 151.994 ms 152.374 ms 4 10.1.0.2 (10.1.0.2) 150.702 ms 150.699 ms 150.696 ms 5 192.168.10.135 (192.168.10.135) 150.692 ms 150.691 ms 150.688 ms	恢复主VPC后，在ECS上执行traceroute命令，可以看到第4跳恢复为10.99.0.1，表明流量已切回主链路。 ~]$ traceroute -I 192.168.10.135 traceroute to 192.168.10.135 (192.168.10.135), 30 hops max, 60 byte packets 1 * * * 2 100.64.0.145 (100.64.0.145) 150.959 ms 151.269 ms 151.626 ms 3 100.64.0.145 (100.64.0.145) 151.858 ms 152.054 ms 152.276 ms 4 10.99.0.1 (10.99.0.1) 150.849 ms 150.891 ms 151.028 ms 5 192.168.10.135 (192.168.10.135) 150.738 ms 150.734 ms 150.732 ms

常见问题

基础版转发路由器下如何配置主备路由？

基础版转发路由器也可参照上文步骤配置主备路由。配置界面可能与企业版转发路由器不同，参见相关操作文档即可。

如果您无法通过traceroute命令跟踪流量传输路径，您可以在高速通道控制台通过查看VBR实例监控图表了解流量传输路径。
