云上跨地域多个VPC间流量防护最佳实践（自动引流）

场景示例

本文以下图场景为例，某企业在华北2（北京）部署了开发VPC1（172.16.0.0/12）和生产VPC1（10.0.0.0/8），在华南1（深圳）部署了开发VPC2（172.16.0.0/12）和生产VPC2（10.0.0.0/8），这些VPC均已通过云企业网企业版转发路由器进行双向连接，但在此网络架构中对VPC访问控制方面有以下几点要求：

• 每个地域的开发VPC可以单向访问本地域的生产VPC（不可跨地域）。

• 开发VPC可以双向互访（可跨地域）。

• 禁止其他方向的VPC访问行为。

方案介绍

针对上述基于云企业网的网络场景，可以通过云防火墙的VPC边界防火墙来进行统一管控。该方案主要包含三个步骤：

1. 分别给华北2（北京）、华南1（深圳）的两个转发路由器，创建VPC边界防火墙。

2. 配置华北2（北京）、华南1（深圳）VPC边界防火墙的引流场景时，选择多点间互联的引流场景，将各个VPC连接加入引流场景。

3. 配置VPC边界防火墙的访问控制策略，实现对应的访问控制要求。

该方案具有部署方便、运维灵活、安全可靠等多个优势，可供企业级云上网络安全管控作参考。

操作步骤

1. 创建VPC边界防火墙

1. 登录云防火墙控制台。在左侧导航栏，单击防火墙开关。

2. 在VPC边界防火墙页签，定位到华北2（北京）、华南1（深圳）的转发路由器实例，单击创建，分别创建VPC防火墙。



2. 创建并开启引流场景

1. 定位到已创建的华北2（北京）、华南1（深圳）两个VPC边界防火墙，单击详情，在引流场景页签，单击创建引流场景。分别为两个VPC边界防火墙创建引流场景。

   为VPC边界防火墙创建引流场景时场景类型选择多点间互联，并将每个地域的生产VPC、开发VPC以及对端的企业版转发路由器这3个网元同时加入引流场景中。



2. 如果您的引流场景未开启，需要手动开启引流场景。

   创建引流场景时会默认为您开启引流场景。开启云防火墙防护时，需要确保引流场景是开启状态。



3. 配置VPC边界访问控制策略

在防护配置 > 访问控制 > VPC边界页面，配置如下访问控制策略。具体操作，请参见配置VPC边界访问控制策略。

VPC边界的访问控制策略生效范围为对应云企业网下引流的流量，会同时作用于华北2（北京）、华南1（深圳）的VPC边界防火墙。

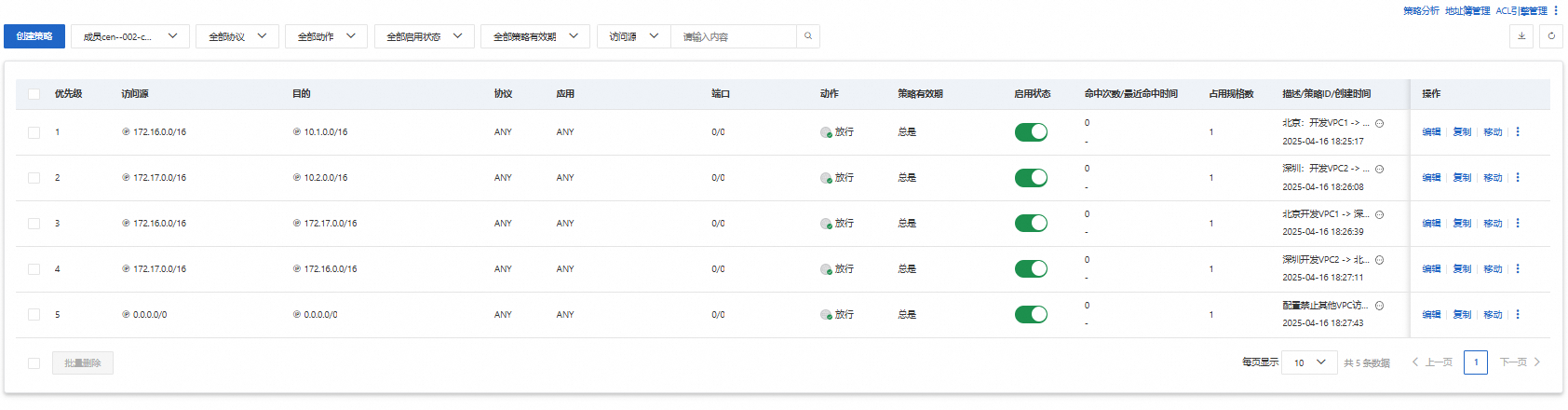

配置完成后如下图：

4. 配置验证

1. 使用ping命令，模拟四个VPC下ECS私网IP的访问流量。

   例如，您登录华北2（北京）开发VPC1下的ECS，ping华北2（北京）生产VPC1的ECS的私网IP。

2. 验证网元之间的访问控制是否通过VPC边界防火墙进行管控。

   登录云防火墙控制台。在左侧导航栏，选择日志监控 > 日志审计。在流量日志 > VPC边界页签，查看VPC边界网元的访问日志。

   以华北2（北京）的开发VPC1下的ECS访问华北2（北京）生产VPC下ECS为例，为您展示如何查询流量日志是否被放行。

   源IP设置为华北2（北京）的开发VPC1下的ECS的私网IP，目的IP设置为生产VPC下ECS的私网IP，即可查询到这两个ECS的访问流量被放行，命中的策略为深圳开发VPC1单向访问生产VPC1的策略，说明这两个ECS的访问流量是通过VPC边界防火墙管控。



   您通过上述方式验证其他VPC之间的流量访问情况是否符合预期。

   下表为您整理了在本文场景下VPC之间的流量访问情况，您可以和您查询的访问日志进行对比。

   网元	访问流量方向	访问流量管控结果
   华北2（北京）的开发VPC1下的ECS	访问华北2（北京）生产VPC1下ECS的流量	放行
   	访问华南1（深圳）开发VPC2下ECS的流量	放行
   	访问华南1（深圳）生产VPC2下ECS的流量	拦截
   华北2（北京）的生产VPC1下的ECS	访问华北2（北京）开发VPC1下ECS的流量	拦截
   	访问华南1（深圳）开发VPC2下ECS的流量	拦截
   	访问华南1（深圳）生产VPC2下ECS的流量	拦截
   华南1（深圳）开发VPC2下的ECS	访问华北2（北京）开发VPC1下ECS的流量	放行
   	访问华北2（北京）生产VPC1下ECS的流量	拦截
   	访问华南1（深圳）生产VPC2下ECS的流量	放行
   华南1（深圳）生产VPC2下的ECS	访问华北2（北京）开发VPC1下ECS的流量	拦截
   	访问华北2（北京）生产VPC1下ECS的流量	拦截
   	访问华南1（深圳）开发VPC2下ECS的流量	拦截
