背景与目标
在可观测2.0 的 UModel 基础上，微服务场景 DevOps 流程富化旨在通过增加研发、发布相关的 UModel 实体，实现从代码开发到容器部署的全链路数据建模，并与现有的 APM 和 K8s 可观测体系深度打通。
案例素材
当前应用案例相关素材，请参考：umodel-enrich-dev.zip
核心价值
1. 全链路可追溯
代码到服务：从代码仓库、代码发布到最终运行的APM服务的完整链路。
镜像到部署：从容器镜像构建到K8s部署的完整过程追踪。
责任可归属：明确每个环节的负责人，实现问题快速定位。
2. 跨域数据融合
DevOps域：专注于研发流程和制品管理。
APM域：应用性能监控和服务治理。
K8s域：容器编排和基础设施管理。
统一视图：通过EntitySetLink实现跨域数据关联。
3. AI友好的数据结构
结构化关系：为AI分析提供清晰的实体关系图谱。
语义化建模：支持基于业务语义的智能分析。
端到端上下文：为AI提供完整的业务上下文信息。
实体域设计
注意：下述是示例架构和实施方式，实际业务场景中可针对性调整和优化。
DevOps域（devops）
实体类型 | 用途 | 核心字段 | 业务价值 |
研发人员 | 开发人员信息管理（代指开发、测试、运维、产品等角色） | 工号、姓名、团队、角色 | 责任归属、团队协作分析 |
代码仓库 | 代码库管理 | 仓库ID、名称、语言、框架 | 技术栈分析、代码质量跟踪 |
代码发布 | 发布记录管理 | 发布ID、标签、提交SHA、发布时间 | 版本管理、发布质量跟踪 |
镜像仓库 | 容器镜像仓库管理 | 仓库ID、名称、类型、提供商 | 镜像集中管理、安全合规 |
容器镜像 | 容器镜像信息 | 镜像名、标签、摘要、构建时间 | 镜像版本管理、部署追踪 |
与现有域的集成
APM域集成
服务溯源：APM服务可追溯到具体的代码仓库和发布版本。
责任归属：明确服务的负责研发人员。
版本关联：服务性能问题可快速定位到具体的代码变更。
K8s域集成
镜像关联：Pod、Deployment、StatefulSet等工作负载关联到具体镜像。
部署追踪：从代码发布到容器部署的完整链路。
运维可见性：运维人员可快速了解部署的服务版本和负责人。

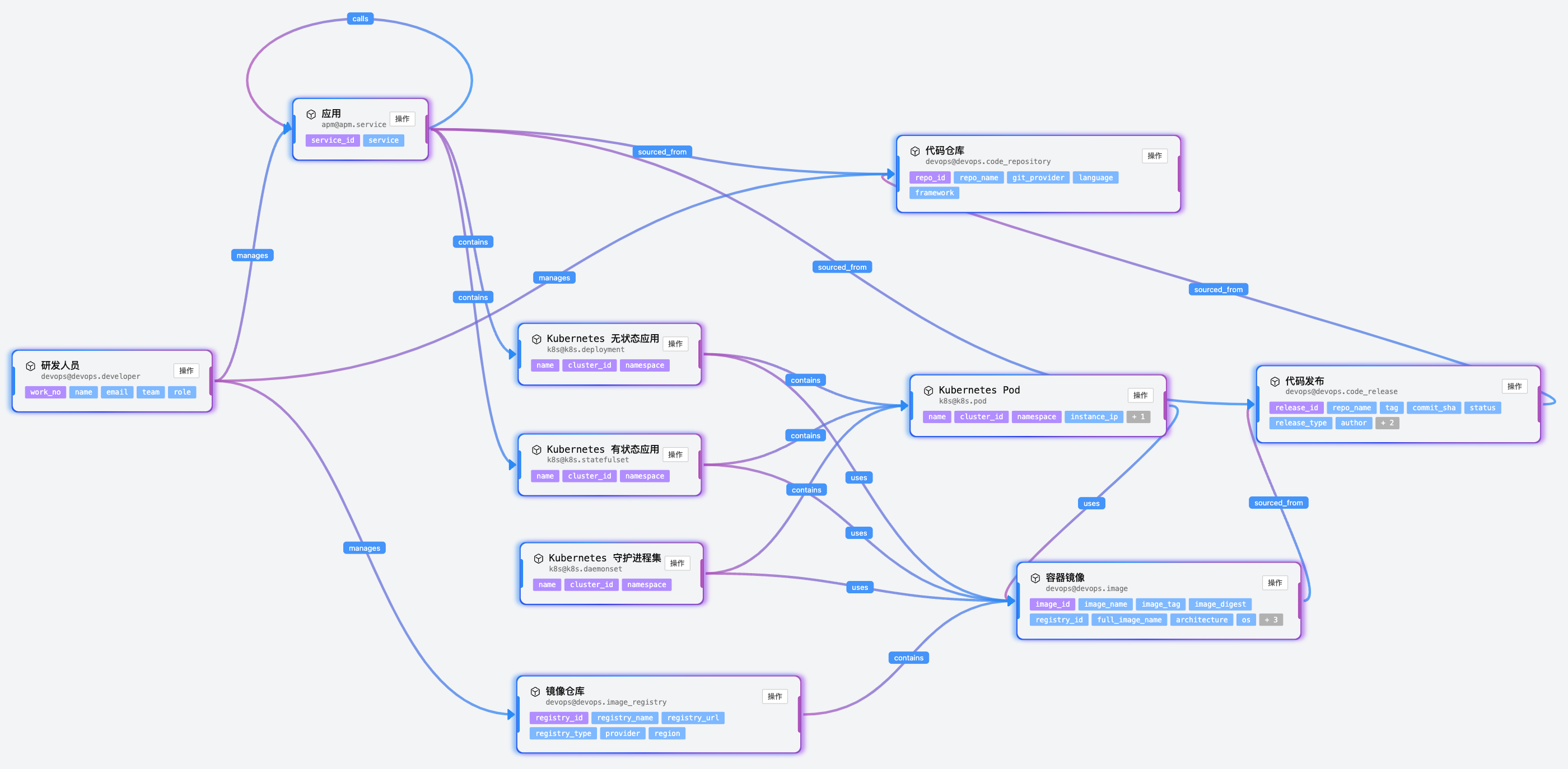

关系建模设计
DevOps域内部关系
研发人员 ──manages──► 代码仓库
研发人员 ──manages──► 镜像仓库
代码发布 ──sourced_from──► 代码仓库
容器镜像 ──sourced_from──► 代码发布
镜像仓库 ──contains──► 容器镜像
跨域关联关系
与K8s域的关联
K8s Pod ──uses──► 容器镜像
K8s Deployment ──uses──► 容器镜像
K8s StatefulSet ──uses──► 容器镜像
与APM域的关联
APM服务 ──sourced_from──► 代码仓库
APM服务 ──sourced_from──► 代码发布
研发人员 ──manages──► APM服务
应用场景
1. 故障根因分析
当APM服务出现性能问题时，可以：
快速定位到负责的研发人员。
追溯到具体的代码变更和发布版本。
分析是否与最近的镜像更新相关。
2. 版本影响分析
在进行代码发布前，可以：
分析本次发布将影响哪些APM服务。
预测可能影响的K8s工作负载。
制定回滚策略和风险预案。
通知相关的研发和运维人员。
3. 安全合规管理
通过完整的数据链路，可以：
审计代码变更的完整流程。
跟踪镜像的构建和分发过程。
确保部署的镜像来源可信。
实现端到端的安全治理。
4. 效能分析优化
基于丰富的关联数据，可以：
分析研发团队的交付效能。
识别代码到部署的瓶颈环节。
优化CI/CD流程配置。
提升整体交付质量。
技术实现
数据采集
代码仓库数据：通过Git API或Webhook获取仓库信息和发布记录。
镜像数据：通过Container Registry API获取镜像构建和存储信息。
研发人员数据：通过HR系统或LDAP集成获取人员信息。
关联关系：通过CI/CD系统的配置文件和部署记录建立关联。
数据存储
EntityStore：存储实体数据和关系数据。
实时/准实时更新：通过事件驱动/定时全量机制保持数据实时性和准确性。
价值收益
立即收益
数据统一：建立统一的 DevOps 数据视图。
关系透明：清晰展示代码、镜像、服务间的依赖关系。
责任明确：快速定位问题的负责人和影响范围。
中期收益
智能分析：基于图结构进行深度的关联分析。
效能提升：识别和优化 DevOps 流程中的瓶颈。
风险预警：提前识别潜在的部署和服务风险。
长期收益
知识沉淀：将 DevOps 最佳实践转化为可复用的知识。
智能决策：基于历史数据和关系分析进行智能决策。
生态扩展：为更多 DevOps 工具和流程提供统一的数据基础。
