应用案例

当前应用案例相关素材，请参考：umodel.zip

背景与挑战

随着 AI 技术在软件开发中的深度应用，传统 DevOps 流程正在向 AI-Native 方向演进。从AI辅助编码到智能运维，整个软件生命周期需要一套统一的体系来支撑 AI 能力的全面融入，实现从代码编写到线上运维的全流程 AI 赋能。

核心痛点

1. 多系统数据孤岛

问题类型	具体表现	影响
研发工具链分散	代码仓库、CI/CD平台、问题跟踪系统各自独立	数据割裂，难以形成统一视图
运维监控割裂	应用监控、基础设施监控、业务监控缺乏统一视图	故障排查效率低下
数据关联困难	无法将代码变更、部署事件、运行异常进行有效关联	根因分析困难

2. 数据格式不统一

问题类型	具体表现	影响
Schema不一致	不同系统使用不同的数据格式和字段定义	数据集成成本高
语义冲突	相同概念在不同系统中使用不同的命名和表示	语义理解混乱

3. 运行时数据获取困难

问题类型	具体表现	影响
实时性不足	关键运行时状态信息更新延迟	无法快速响应异常
关联关系缺失	无法快速定位服务、实例、代码之间的对应关系	问题定位困难
上下文丢失	故障发生时缺乏完整的系统状态快照	故障复现和分析困难

4. AI理解和分析障碍

问题类型	具体表现	影响
非结构化数据多	日志、告警信息大多为文本形式	AI难以理解和处理
关系信息隐式	系统组件间的依赖关系不明确	影响分析的准确性
缺乏语义层	数据缺乏业务语义和技术语义的标准化描述	AI分析缺乏上下文

解决方案

基于UModel的DevOps全流程可观测方案旨在实现：

核心目标

多系统合一 ：人效分析、运营分析、故障排查、运维管控统一平台，提升操作效率，减少工具切换成本。
开发运行合一 ：研发态（Dev）、运行态（Ops）数据统一建模，实现端到端的全链路分析。
整体提效 ： AI深度融入每个环节，实现真正的智能化DevOps，预期整体效率提升 XX%+。

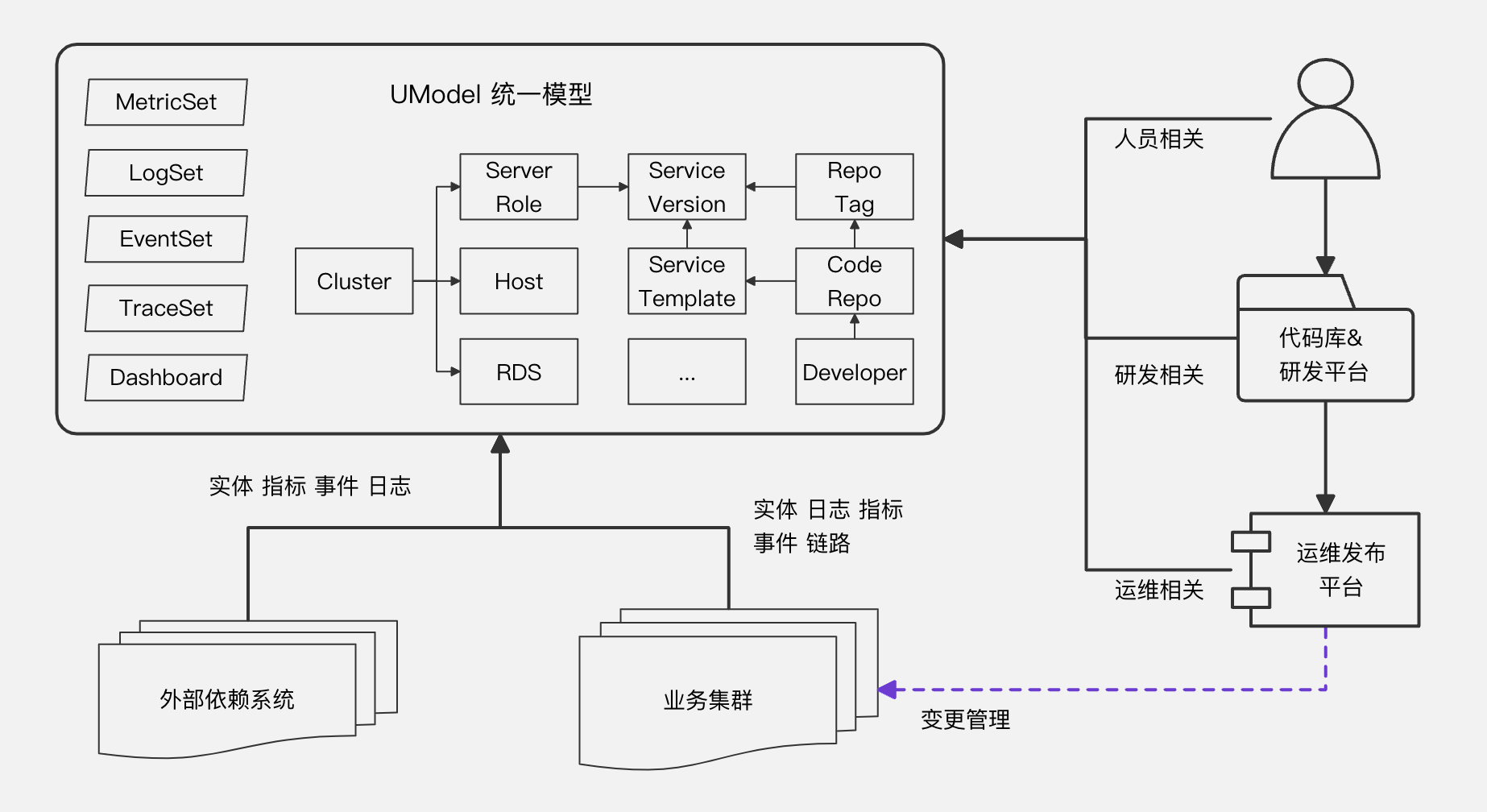

UModel解决方案架构示例

注意：下述是示例架构和实施方式，实际业务场景中可针对性调整和优化。

1. 图模型统一表示

UModel 通过图模型提供完整的系统架构视图：

开发域(organization)          运维域(ops)
┌─────────────────┐         ┌─────────────────┐
│  AI工具          │◄────────┤  集群           │
│  研发人员        │         │  主机           │
│  代码仓库        │◄────────┤  服务角色       │
│  代码发布        │         │  服务模板       │
└─────────────────┘         │  服务版本       │
                            └─────────────────┘

核心特性：

实时更新系统拓扑，反映架构变化。
为AI提供结构化的关系信息。
支持多维度的视图展示。

2. 跨域数据融合

通过EntitySetLink实现跨域关联：

关联类型	源实体	目标实体	关系类型	业务意义
版本溯源	`ops.service_version`	`organization.code_repo`	`sourced_from`	服务版本来源于代码仓库
发布关联	`ops.service_version`	`organization.code_release`	`sourced_from`	服务版本对应代码发布
开发归属	`organization.developer`	`ops.server_role`	`manage`	开发人员负责服务角色
AI使用	`organization.developer`	`organization.ai_tool`	`use`	开发人员使用AI工具

3. AI友好的数据结构

标准化Schema设计

一致性：所有实体遵循统一的字段命名和类型规范。
语义化：字段名称和描述提供丰富的业务语义。
可扩展：支持动态字段和自定义属性。

知识图谱构建

实体识别：自动识别和分类业务实体。
关系抽取：挖掘实体间的隐含关系。
语义推理：基于图结构进行知识推理。

实体域设计

组织域（organization）

实体类型	用途	核心字段	关联关系
开发人员	研发人员信息管理	工号、姓名、部门、岗位	直属关系、管理服务
代码仓库	代码库管理	项目ID、项目路径、项目URL	发布来源
代码发布	发布记录管理	构建ID、提交ID、发布说明	来源仓库、关联开发人员
AI工具	AI工具使用统计	工具名称	被开发人员使用

运维域（ops）

实体类型	用途	核心字段	关联关系
集群	集群信息管理	集群名、区域、机器数	包含主机和服务角色
主机	主机资源管理	主机名、IP、可用区	被集群包含、被服务角色使用
服务角色	运行在集群中的服务	角色名、模板信息	包含主机和版本、开发负责人
服务模板	特定服务的部署模板	模板名、描述、类型	包含服务版本
服务版本	服务的具体版本	模板名、提交信息、MD5	来源于代码仓库和发布

关系建模设计

包含关系（contains）

集群 ──contains──► 主机
集群 ──contains──► 服务角色
服务角色 ──contains──► 主机
服务角色 ──contains──► 服务版本
服务模板 ──contains──► 服务版本

来源关系（sourced_from）

服务版本 ──sourced_from──► 代码仓库
服务版本 ──sourced_from──► 代码发布
代码发布 ──sourced_from──► 代码仓库

使用和管理关系

开发人员 ──use──► AI工具
开发人员 ──manage──► 服务角色
开发人员 ──direct──► 开发人员（直属关系）

服务调用关系

服务角色 ──calls──► 服务角色（服务间调用）

应用场景

1. AI Coding 提效分析

人员维度：基于人、部门的AI工具使用情况和代码提交效率分析。
工具维度：不同AI工具对开发效率的提升程度对比。
项目维度：项目级别的AI辅助开发效果评估。

2. DevOps 流程贯通

告警关联：告警直接关联到具体的服务实体和负责人。
故障排查：通过UI、DoraAI、MCP等多种方式快速定位问题。
变更追踪：从观测数据追溯到具体的代码变更和发布。
影响分析：评估代码变更对线上服务的潜在影响。

3. 端到端可观测

开发视角：从开发人员视角查看其负责的服务和代码。
服务视角：从服务视角查看其依赖关系和运行状态。
代码库视角：从代码库视角查看其部署情况和运行效果。

价值收益

立即收益

数据统一：消除数据孤岛，建立统一的数据视图。
关系透明：清晰展示系统组件间的依赖关系。
快速定位：从告警快速定位到具体的服务和责任人。

中期收益

智能分析：基于图结构进行深度的关联分析。
效能度量：量化AI工具对开发效率的提升效果。
流程优化：识别DevOps流程中的瓶颈和改进点。

长期收益

知识沉淀：将经验转化为可复用的知识图谱。
智能决策：基于历史数据和关系分析进行智能决策。
生态扩展：为更多业务场景提供统一的数据建模能力。
