触发式工作流

功能介绍

DataWorks支持两种工作流调度模式：周期调度和触发式调度。

触发式调度是一种按需执行、不定时的任务调度模式。与按固定时间自动运行的周期性调度工作流不同，触发式工作流的启动由一个即时的外部信号所驱动。这种模式提供了高度的灵活性，适用于需要程序化集成或对外部事件做出响应的场景。

支持以下三种触发方式：

• 手动触发：在DataWorks控制台手动运行工作流。

• OpenAPI触发：外部系统通过调用OpenAPI接口触发工作流运行。

• 事件触发：通过预配置的触发器监听特定事件（如OSS文件上传，Kafka等消息队列消息到达等），自动启动工作流。工作流发布至生产环境后，事件触发机制才会生效。

触发式工作流内部节点（如PyODPS、Shell）的配置与普通工作流完全相同，但无需配置调度周期。

配额与限制

• 节点数量：单个工作流最多支持400个内部节点。建议将节点数控制在100个以内，以简化工作流的展示与维护。

• 并发实例：最大并行实例数上限为100,000。

• 生效环境：事件触发机制仅在生产环境（运维中心）生效。工作流发布后才能被事件自动触发。

• 配置限制：在节点级别进行调度配置时，仅支持配置优先级，不支持配置优先级加权策略。

功能入口

1. 进入DataWorks工作空间列表页，在顶部切换至目标地域，找到已创建的工作空间，单击操作列的快速进入 > Data Studio，进入Data Studio。

2. 在左侧导航栏单击，然后在项目目录右侧单击 > 新建工作流，进入新建工作流页面。

   首次使用项目目录时，也可以直接单击新建工作流按钮进行新建。

新建触发式工作流

1. 在新建工作流页面，选择调度类型为触发式调度。

2. 输入工作流名称，单击确认创建。

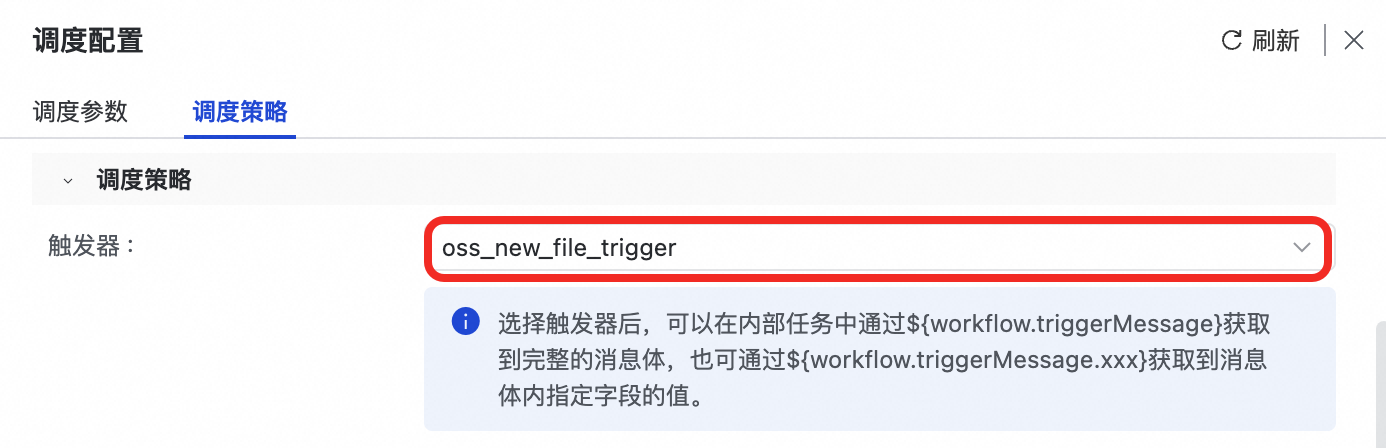

3. （可选）单击画布右侧调度配置，单击调度策略，在下拉列表中，选择一个已创建好的触发器与当前工作流进行关联。

设计触发式工作流

1. 节点编排

   在工作流看板左侧，根据需要开发的任务类型选择对应的节点，将其拖拽至画布中，并通过手动连线的方式快速配置节点间的依赖关系。

   节点配置方式与普通工作流类似，但无需配置调度周期。

2. 工作流调度参数

   在工作流看板右侧，单击调度配置按钮，在调度参数界面单击添加参数，可以为工作流设置调度参数。该参数的作用域为当前工作流，其内部所有节点均可引用。

   说明

   工作流内部节点若配置了同名调度参数，其优先级会高于工作流调度参数。

3. 关联触发器（可选）

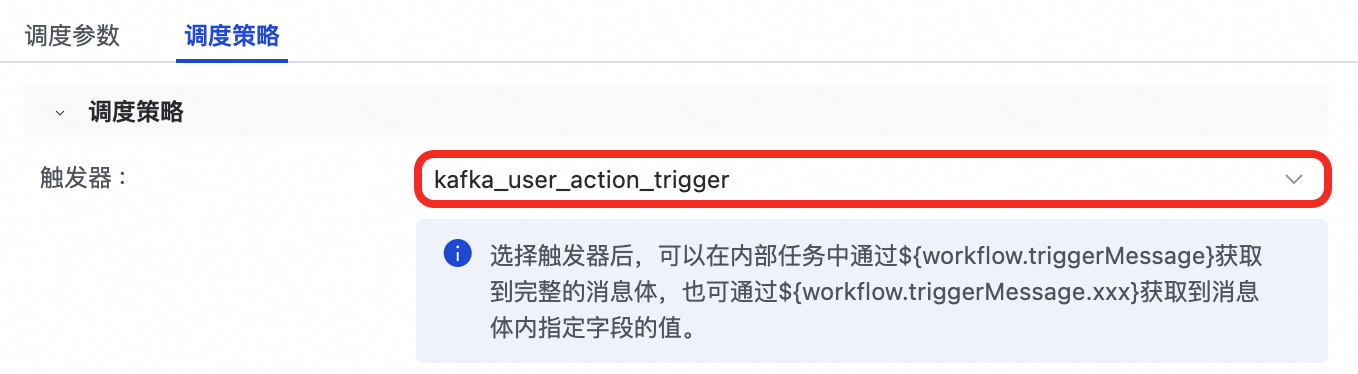

   要使工作流由事件自动触发，需先在运维中心配置触发器，再于工作流画布右侧的调度配置 > 调度策略中，选择一个已创建的触发器进行关联。

4. 优先级与并发数（高级配置）

   当多个工作流或任务同时被触发，导致系统资源出现瓶颈时，您可以通过优先级和加权策略实现智能化的资源调度，确保最重要的任务优先执行。

   • 保障核心业务：为核心业务的工作流设置一个更高的优先级，使其总能优先于其他非核心工作流运行。

   • 缩短关键流程耗时：在同一个工作流实例内部，通过优先级加权策略，您可以影响节点的执行顺序。例如，使用向下加权策略，可以让处于关键路径上、拥有更多上游依赖的节点获得更高的动态权重，从而优先执行，有效缩短整个工作流的运行时长。

     配置项	功能说明
     优先级	定义工作流实例在调度队列中的绝对优先级别。可选级别为1、3、5、7、8（数字越大，优先级越高）。高优先级的任务/工作流总会优先于低优先级的任务/工作流获取调度资源。
     优先级加权策略	定义同一优先级下，工作流内部各节点（Task）权重的动态计算方式。权重越高的节点将优先获得执行机会。 不加权：所有节点的权重均为固定基准值。 向下加权：节点的权重会动态调整，其上游依赖的节点越多，权重越高。此策略有助于DAG（有向无环图）中关键路径上的节点优先执行。权重计算方式为：权重初始值 + 其上游所有节点的优先级之和。
     最大并行实例数	控制此工作流在同一时间可运行的最大实例数量，用于并发控制和资源保护。当运行中的实例数达到上限时，后续被触发的新实例将进入等待状态。支持设置不限制或自定义一个最大值（上限100,000）。 说明 设置上限时若超过资源组最大可承受能力，则实际的并发瓶颈将由资源组的物理上限决定。

   DataWorks的优先级系统遵循层级覆盖规则：运行时指定 > 节点级配置 > 工作流级配置。

   1. 工作流级配置 （基准）：在工作流的调度策略中配置，作为所有节点的默认设置。

   2. 节点级配置 （局部）：在工作流内部单个节点的调度配置 > 调度策略中为特定节点单独设置更高优先级，会覆盖工作流级别的设置。

   3. 运行时指定 （临时）：在运维中心手动触发运行时，通过运行时重置优先级开关指定的配置。该配置优先级最高，仅对当次运行生效，不修改任何永久配置。

开发触发式工作流

1. 节点开发

   在节点编辑页面，快速编辑节点代码。在代码开发时，需注意以下几点：

   • 代码语法取决于您选择的节点类型。不同类型的任务配置不同，配置详情请参见节点开发。

   • 可以启用Copilot智能编程助手，以获得智能代码补全建议，提升开发效率。

   • 对于大多数节点类型，您都可以使用 ${变量名}的方式定义变量，以便在下一步骤调试任务代码时可以代入不同的赋值快速调试。

   • 在执行调度任务时，您可通过${workflow.参数名}方式在内部节点获取工作流参数的赋值。

2. 使用触发器传递的参数（可选） 触发器可以将事件信息（如文件路径、消息内容）作为事件参数传递给工作流内部节点使用。

   以Kafka触发器为例，Kafka消息为：

   消息体格式可在触发器详情的消息格式示例中查看。

   {
     "headers": {
       "headers": [],
       "isReadOnly": false
     },
     "partition": 2,
     "offset": 1,
     "topic": "demo-topic",
     "key": "demo-key",
     "value": "{\"number\":100,\"name\":\"EventBridge\"}",
     "timestamp": 1713852706576
   }

   可以在工作流内部节点中通过${workflow.trigger.message}参数获取到完整的消息体，也可通过${workflow.trigger.message.xxx}获取到消息体内指定字段的值，当触发器触发任务运行时，参数会自动替换。举例如下：

   ${workflow.tigger.message}  #获取整个消息体
   ${workflow.tigger.message.key}  #获取JSON中key的值，结果为：demo-key
   ${workflow.tigger.message.value}  #获取JSON中key的值，结果为：{"number":100,"name":"EventBridge"}

调试触发式工作流

1. 节点调试

   代码编辑完成后，您可单击节点编辑页右侧的调试配置，配置资源组、脚本参数等调试参数。配置完成后，可单击工具栏中的运行按钮，此时将使用您在调试配置中的调试参数运行节点。

2. 调试工作流

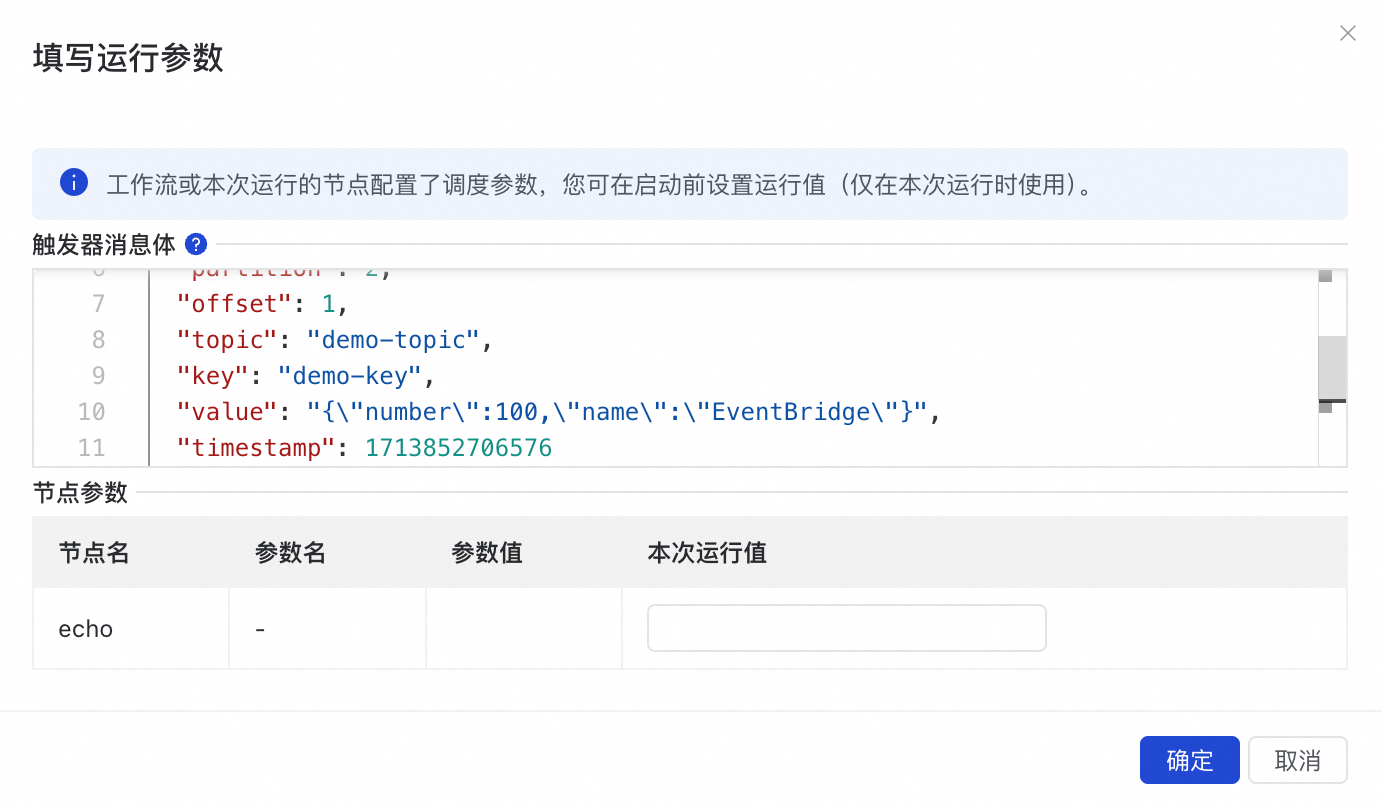

   若需要在数据开发调试触发式工作流，可以单击工作流画布上方工具栏的运行图标，在弹窗中填写触发器消息体，来模拟事件产生。



发布触发式工作流

工作流调试完成后，击工具栏中的发布按钮唤起发布看板，单击开始发布生产，任务将按照发布检查流程执行发布操作，更多信息，请参见节点/工作流发布。

运行触发式工作流

工作流发布至运维中心后，进入待命状态，等待信号发生。可以通过以下几种操作，运行触发式工作流。

事件触发

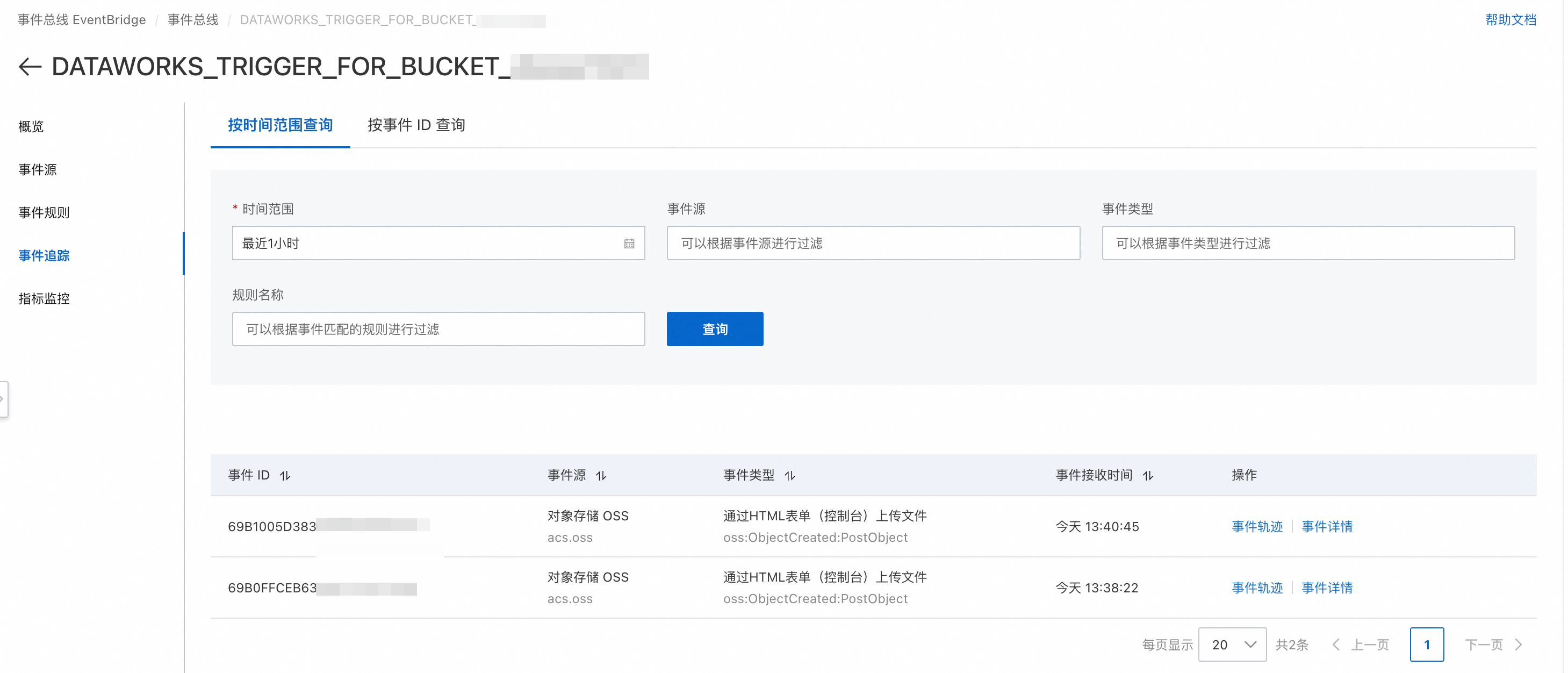

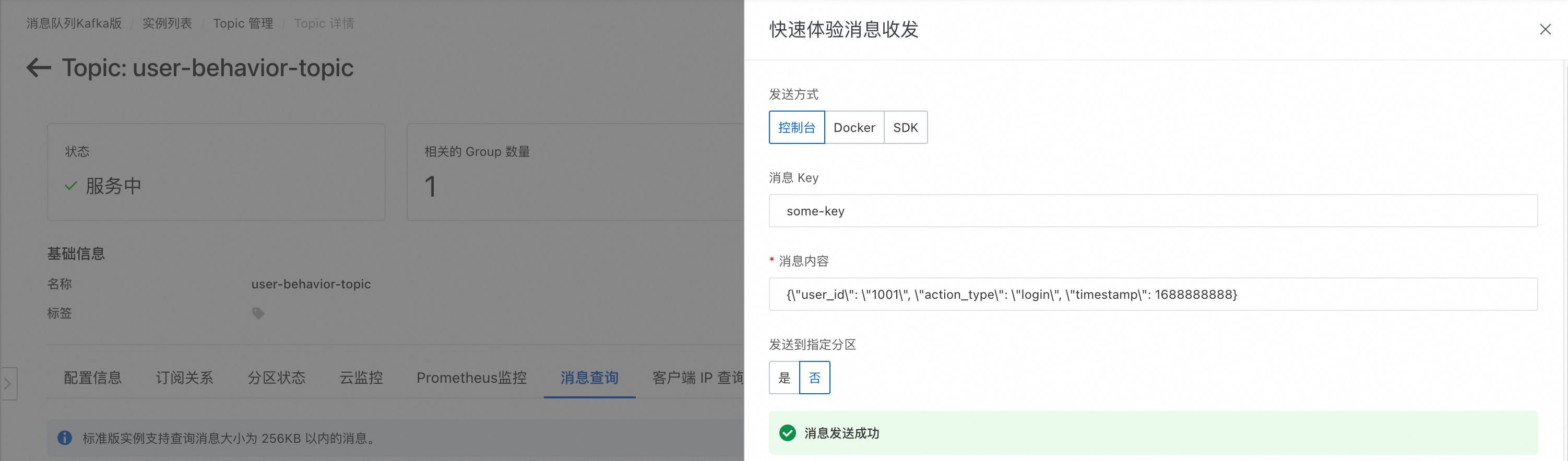

1. 根据新建触发器的事件类型，执行相关操作至触发器的监控对象，如OSS可以上传文件到您在触发器中配置的OSS Bucket，消息队列可以发送消息到触发器中配置的Topic或Queue。

2. 触发器接收到事件消息后，会触发运维中心手动任务中的触发式工作流去执行。

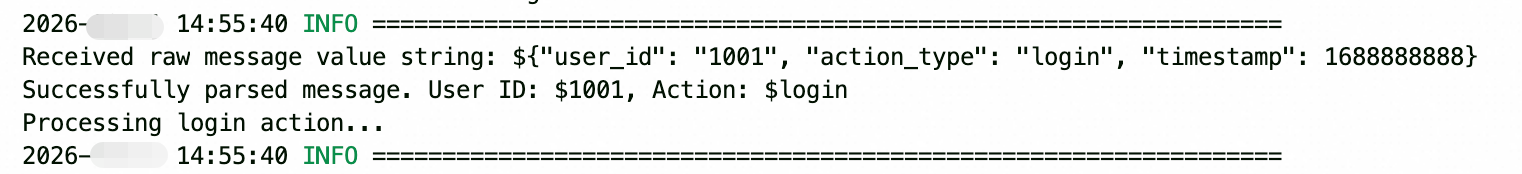

3. 您可在运维中心 > 手动任务运维 > 手动实例查看并管理已执行的触发式工作流实例。通过实例日志，可以确认工作流是否被成功触发并执行。

手动触发

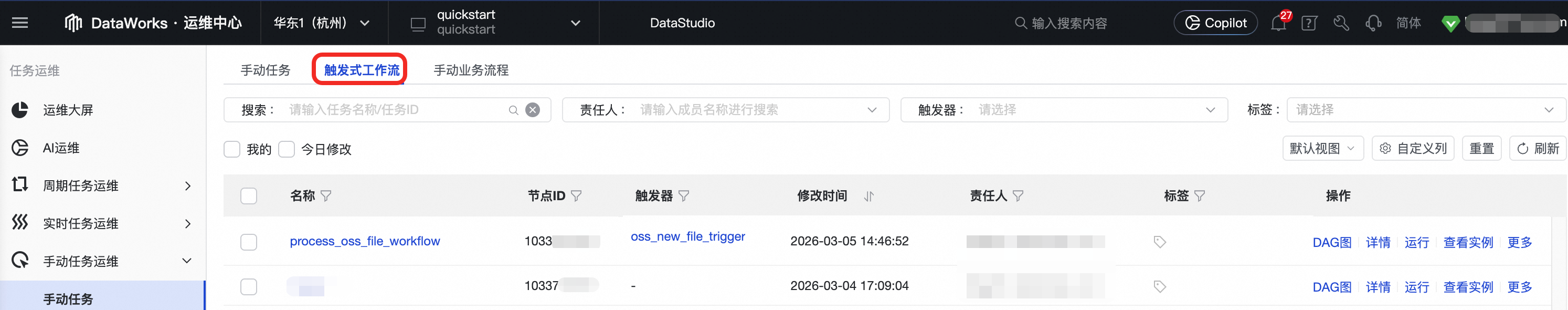

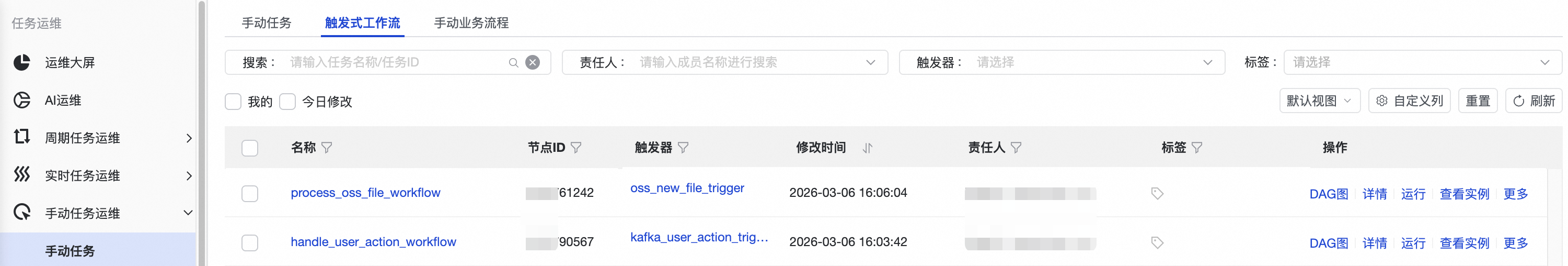

1. 进入运维中心 > 手动任务运维 > 触发式工作流，找到对应的触发式工作流，单击运行。可在运行时配置运行范围、业务日期、触发器消息体等参数来指定本次运行的影响范围。

其他操作

后续步骤

触发式工作流发布后，可以在运维中心进行运维：手动任务运维。
