背景信息

流水线Flow是一款企业级、自动化的持续集成和持续交付的工具，可以帮助企业实现从代码开发到部署到生产环境的全流程自动化。该工具能够提升开发效率、加快交付速度和减少出错率。

前提条件

已搭建Airflow环境。

配置云效流水线

步骤一：创建流水线

登录流水线 Flow控制台。
在我的流水线页面，单击右上角新建流水线。更多信息，请参见新建第一条流水线。

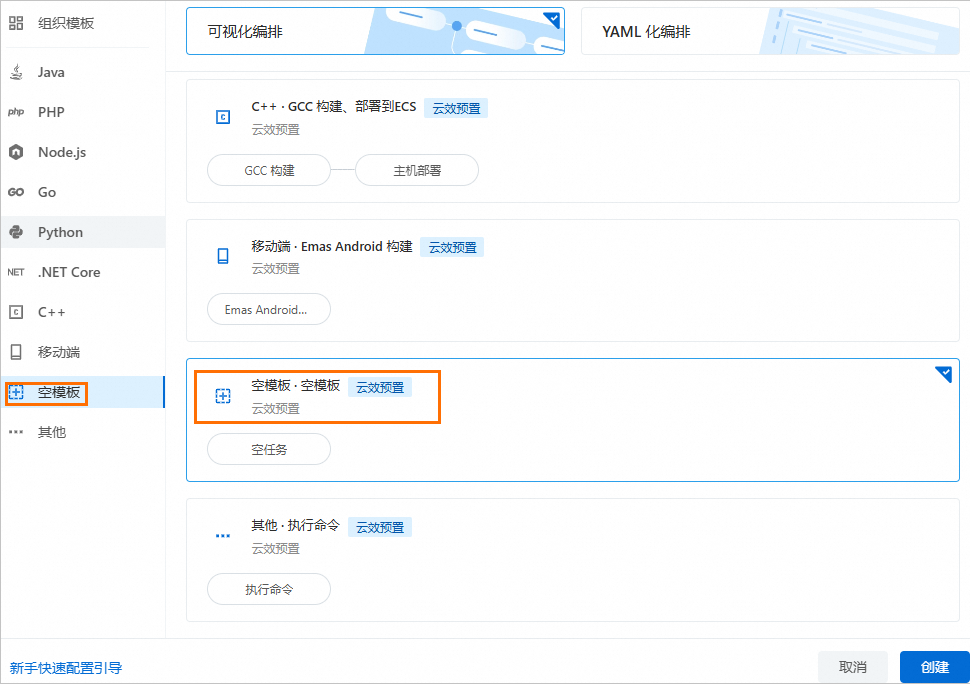

在可视化编排页签下，单击左侧导航栏的空模板，选中空模板，并单击创建。

创建完成后，页面会自动跳转至流水线编辑页面。

步骤二：配置触发源来触发流水线运行

流水线的触发源包括Webhook和GitHub仓库两种方式。

手动配置Webhook

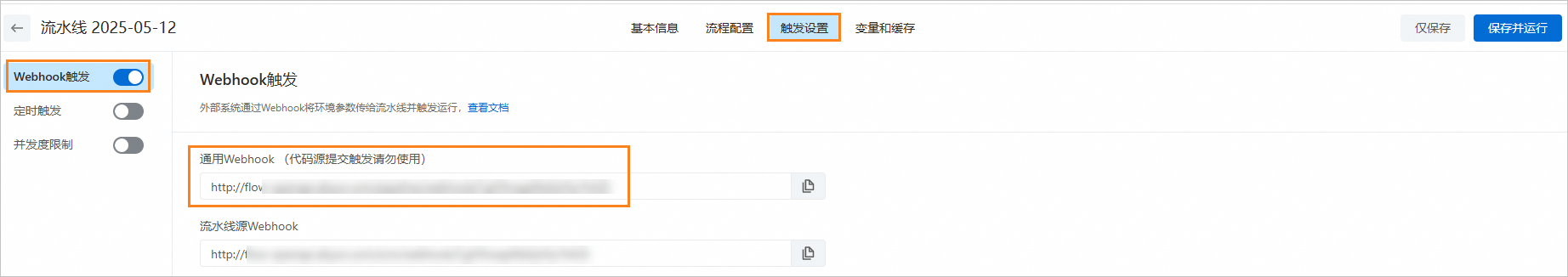

在流水线触发设置页面，打开Webhook触发开关。

开启后，在通用Webhook（代码源提交触发请勿使用）区域获取Webhook URL，单击URL右侧的复制按钮复制该地址，用于外部系统触发流水线。
复制通用Webhook地址，并单击右上角的仅保存。

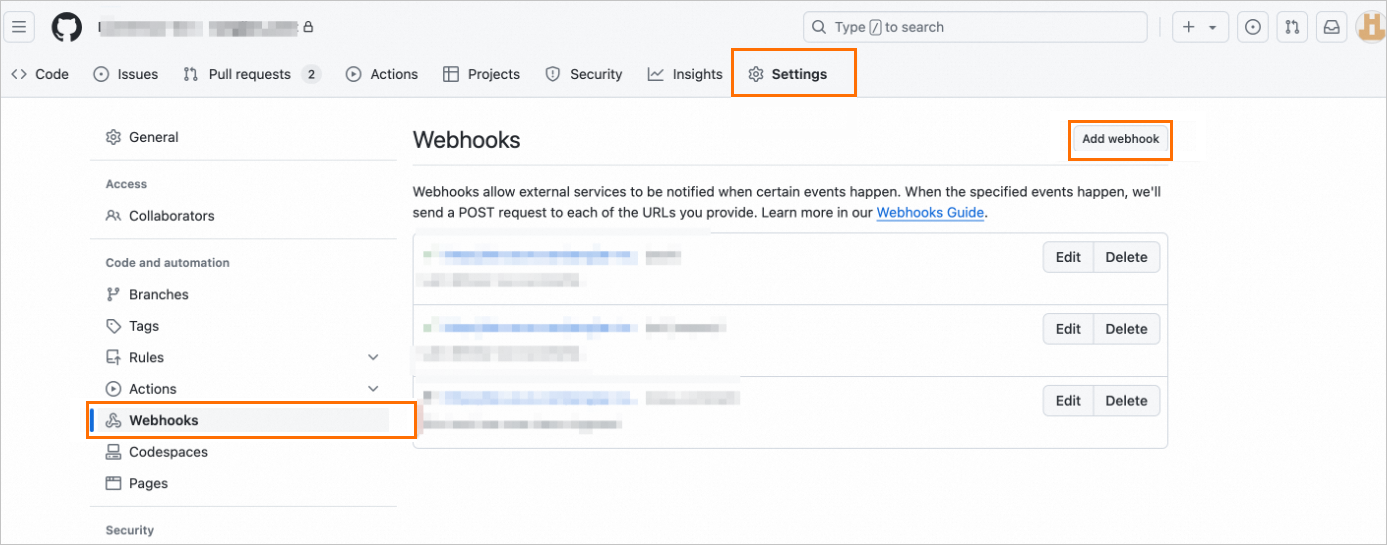

打开您的GitHub仓库，在顶部菜单栏选择Settings，再单击左侧导航栏的Webhooks。
单击Add webhook。
将复制的通用Webhook地址填入Payload URL参数区域，并选择触发类型（其他参数保持默认值即可），再单击Add webhook。

关联GitHub仓库

进入流水线 Flow流程配置页面，单击添加流水线源。
在代码源页面选择Github，再单击添加。

初次配置需要添加服务连接，进行GitHub授权，即可添加Git仓库。

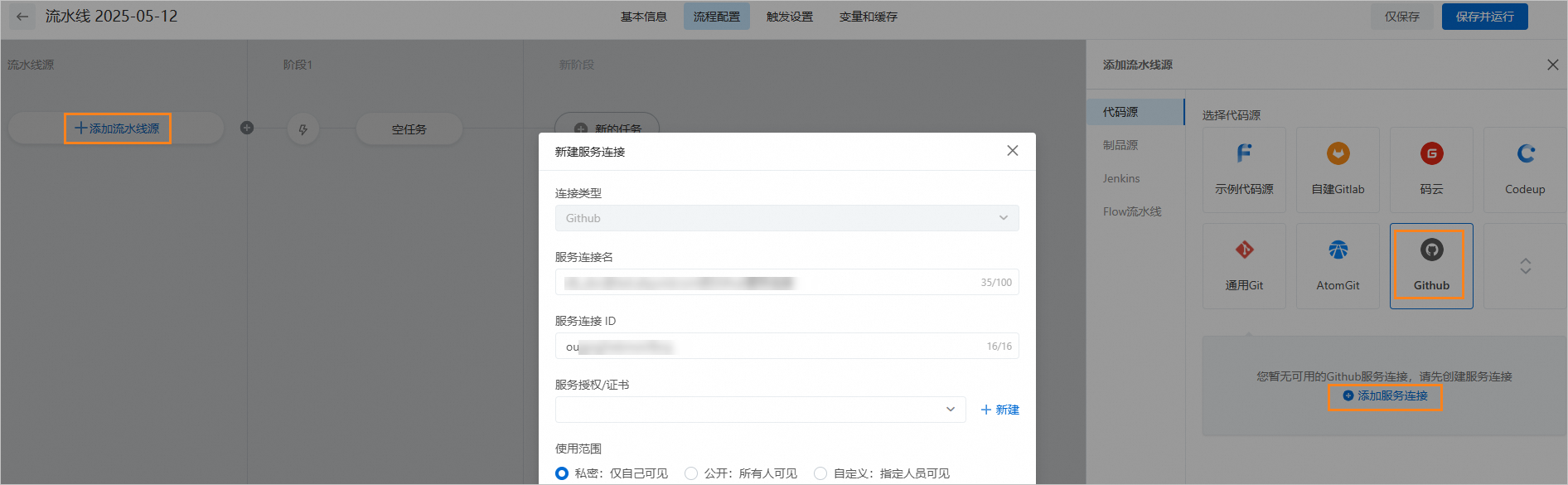

在 新建服务连接 对话框中，连接类型 选择 Github，填写 服务连接名 和 服务连接 ID，在 服务授权/证书 处单击新建完成 GitHub 授权，使用范围 根据需要选择私密、公开或 自定义。
添加GitHub仓库后，选择代码仓库以及默认分支，并选择开启代码源触发。

此处需要复制Webhook地址。
打开目标GitHub仓库，在顶部菜单栏选择Settings，再单击左侧导航栏的Webhooks。
单击Add webhook。

该按钮位于仓库 Settings 页面左侧导航栏 Webhooks 菜单对应页面的右上角。
将复制的通用Webhook地址填入Payload URL参数区域，并选择触发类型，单击添加。其他参数保持默认值即可。

关联GitLab仓库

在流水线 Flow流程配置页面，单击添加流水线源。

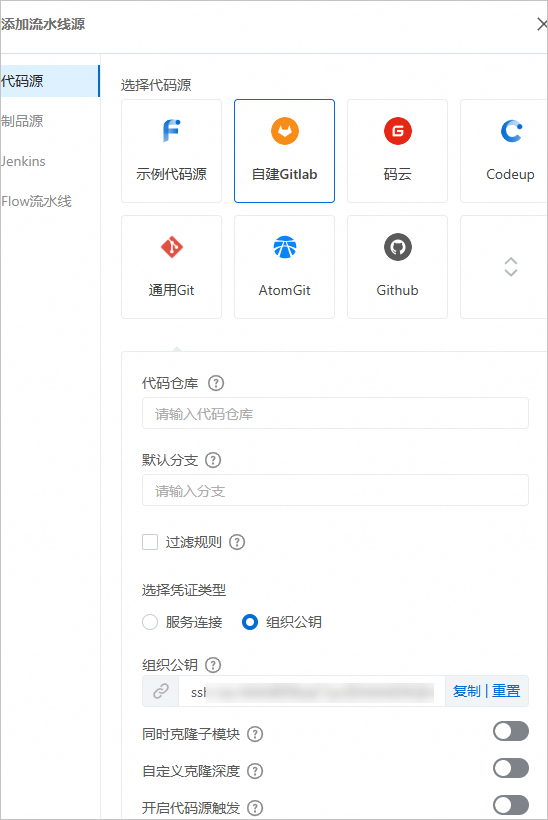

在代码源页面选择自建Gitlab。
填写代码仓库、默认分支参数信息、选择凭证类型为组织公钥（组织公钥是在GitLab账户中设置中生成），并开启代码源触发。其他参数值保持默认即可。

开启代码源触发后，请复制Webhook地址。
打开目标GitLab仓库，进入Webhook设置页面，在Webhook网址参数区域填写Webhook地址，并根据需求选择触发源。
单击Add webhook即可。

步骤三：配置全局环境变量

全局环境变量在整个流水线的各个任务节点都可以被使用。

在流水线 Flow编辑页面，单击变量和缓存。
在字符变量区域，单击新建变量。

添加下列变量以及默认值，再单击添加。

变量及说明如下：

变量名称	是否必填	说明
ALIBABA_CLOUD_ACCESS_KEY_ID	是	阿里云账号的AccessKey
ALIBABA_CLOUD_ACCESS_KEY_SECRET	是	阿里云账号的AccessKey Secret
DMS_CICD_PROJECT_ID	是	工作空间的REPOS（代码仓库）项目ID
DMS_CICD_BRANCH_NAME	是	部署分支
DMS_CICD_WORKSPACE_ID	是	工作空间ID

步骤四：配置任务流

删除流程中阶段1的空任务节点。

在流程配置页面，选中并删除空任务节点。
创建新节点。

单击新阶段区域的新的任务，找到执行命令节点。

编辑执行任务节点。

进入节点编辑页面，配置任务节点相关参数。您仅需配置如下参数，其他参数保持默认值即可。

参数项	说明
任务名称	每个任务节点对应一个部署环境，建议每个任务节点的名称都能体现出该节点的环境信息。如：dev环境。
构建集群	保持默认选择（云效北京构建集群）即可。
下载流水线	选择不下载流水线源。
任务步骤	展开执行命令的文本框，再填入如下脚本。 `wget 'https://dms-cicd-tool-cn-hangzhou.oss-cn-hangzhou.aliyuncs.com/dms_cicd_tool' chmod +x ./dms_cicd_tool ./dms_cicd_tool`

为任务节点配置环境变量。

在节点编辑页面的环境变量区域，选择添加 > 自定义参数。

变量名称	含义	是否必填	示例值
DMS_CICD_DEPLOY_COMMON	部署任务备注	否	DEV环境部署测试
DMS_CICD_DEPLOY_PARAM	部署任务额外参数	否	{"param1":"value1"}

说明

该变量为局部变量，即只在该任务节点生效。

参照2、3、4步骤即可创建并配置多个任务节点。

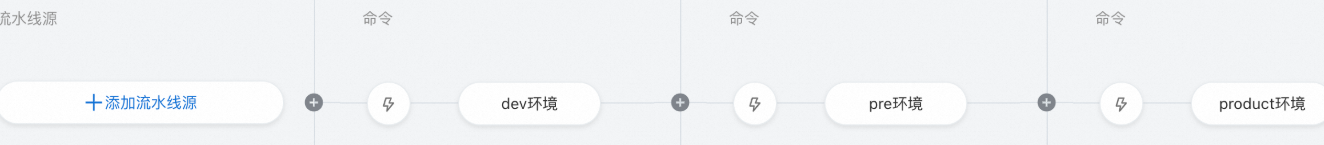

流水线编辑页面中，单击+添加流水线源后依次连接dev环境、pre环境、product环境三个部署阶段，每个阶段包含对应的命令任务，各阶段之间通过触发器串联。
单击页面右上角的仅保存。

步骤五：运行并查看流水线运行记录

配置触发源完成后，将由Webhook自动触发任务运行。您也可以选择手动运行任务。

手动运行任务

单击流水线编辑页面右上方的保存并运行。
查看运行记录

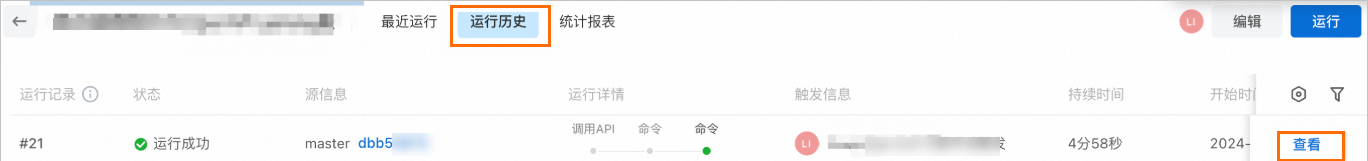

在运行历史页面，单击查看，即可查看所有流水线运行的具体情况，包含任务节点的运行耗时和运行日志。单击任务节点区域的日志，即可查看目标节点的运行结果以及部署失败原因等信息。
说明
- 任务节点运行成功标志：在执行命令区域出现XXX success。
- 任务节点运行失败标志：在执行命令区域出现XXX failed。

配置Jenkins流水线

步骤一：配置流水线脚本

登录Jenkins。

若您未下载Jenkins，则请进入Jenkins官网下载安装。
在左侧导航栏单击新建任务。

输入任务名称，单击流水线页签。

根据实际情况修改如下脚本中的ALIBABA_CLOUD_ACCESS_KEY_ID、ALIBABA_CLOUD_ACCESS_KEY_SECRET和Webhook Token等信息，并将内容复制到文本框中，再单击保存。

pipeline {
    agent any
    environment {
        DMS_CICD_PROJECT_ID=xxxx
        DMS_CICD_BRANCH_NAME="master"
        ALIBABA_CLOUD_ACCESS_KEY_ID="xxxxx"
        ALIBABA_CLOUD_ACCESS_KEY_SECRET="xxxxx"
        DMS_CICD_WORKSPACE_ID=xxxx
    }
    stages {
        stage('Build') {
            steps {
                sh 'wget "https://dms-cicd-tool-cn-hangzhou.oss-cn-hangzhou.aliyuncs.com/dms_cicd_tool"'
                sh 'chmod +x ./dms_cicd_tool'
                echo 'Build step finished'
            }
        }
        stage('Deploy') {
            steps {
                sh './dms_cicd_tool'
                echo 'Deploy finished'
            }
        }
    }
}

步骤二：配置Trigger

后续Airflow任务由Trigger自动触发运行。您也可以在Airflow空间手动运行任务。

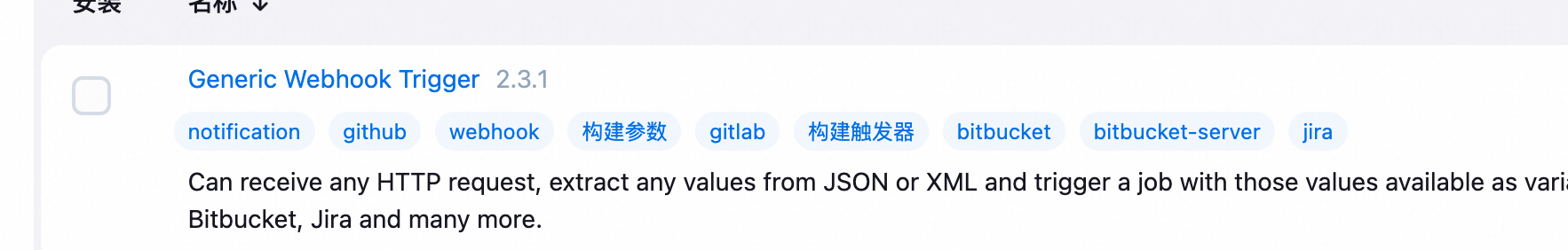

确保Jenkins已安装插件Generic Webhook Trigger。

进入流水线项目，单击系统管理 > 插件管理，选中Generic Webhook Trigger并填写GitLab Token。

GitLab Token可在关联GitLab操作中获取。
设置GitHub触发。
1. 在目标GitHub仓库的顶部菜单栏单击Settings，再单击左侧导航栏的Webhooks。
2. 单击Add webhook。
3. 将流水线的通用Webhook地址填入Payload URL区域，在Secret区域填入Token，并选择触发类型。
4. 单击添加。
设置Gitlub触发。
1. 打开目标Gitlub仓库，选择设置 > Webhooks。
2. 将流水线的通用Webhook地址填入Payload URL区域，在Secret区域填入Token，并选择触发来源。
3. 单击Add Webhook。

其他操作

查看REPO项目ID

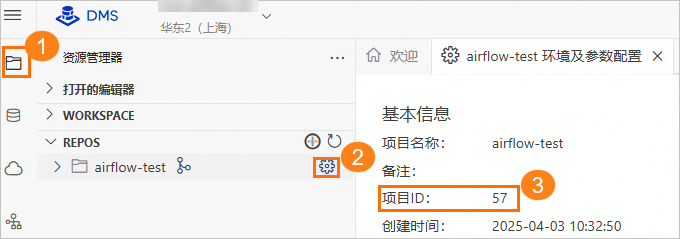

进入工作空间，单击左侧菜单栏的，在REPOS区域单击目标仓库右侧的图标，即可查看REPO项目ID。
