使用Asight Systems GUI查看报告

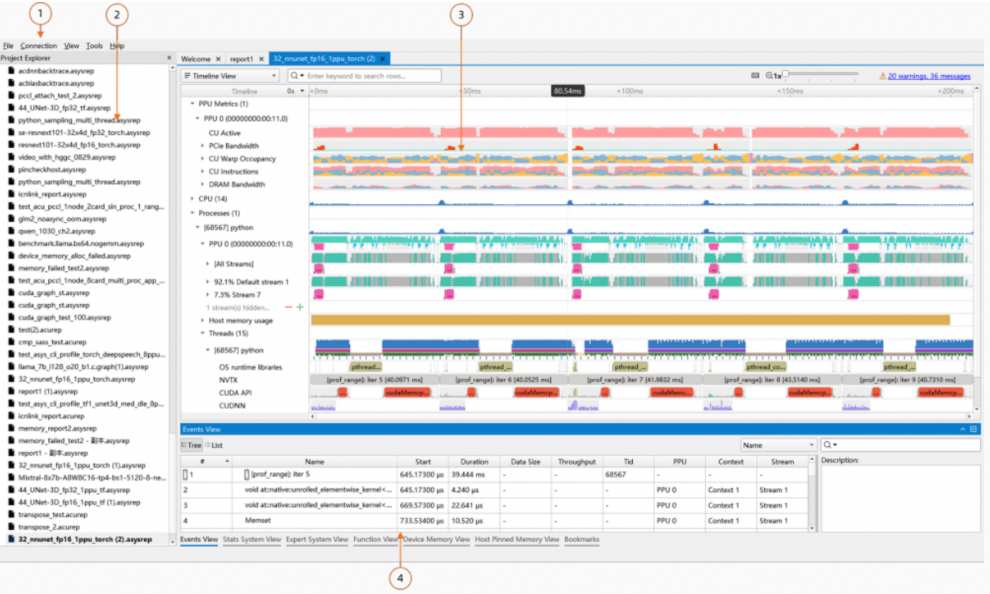

Asight Systems GUI 用于展示采集的报告。打开报告后的GUI如下图所示：

上图中，GUI的主要部分有：

1. 菜单栏，详情请见菜单栏。

2. Project Explorer，详情请见Project Explorer。

3. Timeline View，详情请见Timeline View。

4. Events View，详情请见Events View。

1. 菜单栏

Asight Systems GUI的菜单栏如下图所示：

File

• Open：打开报告。

• Open Advanced：报告的高级打开功能，详情请参见报告的高级打开功能。

• Exit：退出Asight Systems GUI。

Connection

• Connect：打开Connection Dialog，详情请参见Connection Dialog。

View

• Show Project Explorer：是否显示Project Explorer。

• Show Output Messages：是否显示Output Window。

Tools

• Options：打开Options Dialog，详情请参见Options。

Help

• Documentation：打开Asight Systems用户手册

• About：关于Asight Systems

1.1 报告的高级打开功能

Asight Systems提供了报告的高级打开功能，支持：

1. 在Timeline View中打开多个报告。

2. 允许打开报告的任意部分(按百分比计算)。

3. 指定要加载的事件类型，只有被勾选的类型才会在打开报告时加载。

高级打开功能的入口在File->Open Advanced，其UI如下图所示：

1. 要打开的报告列表，这些报告会在同一Timeline View中显示。

2. 报告路径的控制按钮，从左到右依次为：

   1. 添加一个新路径。

   2. 删除当前选中的路径。

   3. 将当前选中路径上移一行。

   4. 将当前选中路径下移一行。

3. 打开文件浏览器，选择新路径代替当前路径。

4. 选择要加载的事件类型，只有被勾选的类型才会被加载。

5. 选择打开报告的百分比，上图中代表打开报告的30%-60%部分。

当选中多个报告在同一Timeline View显示时，各报告中的时间线将按照事件发生的时间在Timeline View中显示，如需对齐不同报告中的时间线，请参见多报告的时间线对齐。

2. Project Explorer

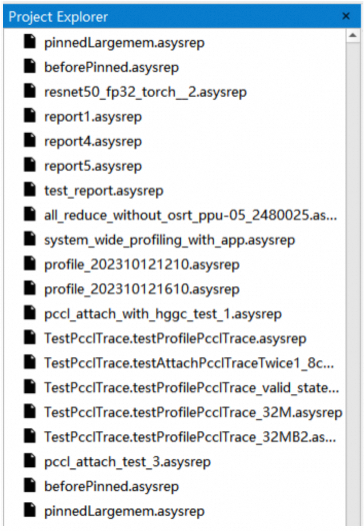

Asight Systems GUI提供了Project Explorer来管理打开的报告，如下图所示：

上图中加粗的报告代表被打开。Project Explorer会保存打开的报告记录，可以在右键菜单中将报告记录移除。要快速导航到报告文件的所在目录，可以在Project Explorer中右键单击报告，然后在右键菜单中选择Show in Finder/Explorer。

Tips：Project Explorer只保存报告的引用，当报告被删除、移动时，这些引用会失效。

3. Timeline View

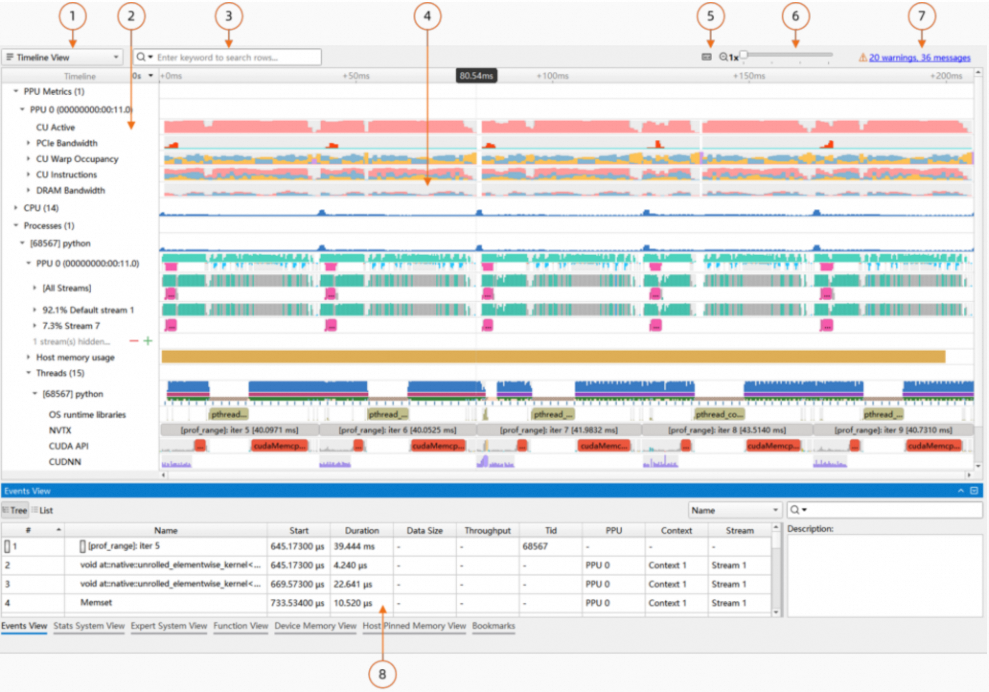

Timeline View展示所有事件的时间线，包括HGGC，HGTX，OSRT，CPU Sampling等。通过Timeline View可以查看PPU以及CPU的工作负载，准确地定位瓶颈。Timeline View从上到下分为两部分：顶部的Timeline区域，以及底部的Events View部分，如下图所示：

• Page切换下拉列表，可以从Timeline View切换至Analysis Summary View

• Timeline Tree

• 搜索框

• Timeline Area

• 操作指南按钮，点击打开操作指南

• 纵向缩放滑块，用来纵向缩放Timeline

• 点击切换至Diagnostics Summary View

• Events View

采集的事件以树状的形式组织在左侧的Timeline Tree中，如果某项采集没有启用，对应的行不会在Timeline中显示。

3.1 操作指南

Asight Systems GUI支持多种操作浏览时间线，操作指南中列出了支持的操作及其快捷键：

键鼠操作

触控板操作

选择Item

选择时间范围

纵向缩放

除了横向缩放操作外，Timeline View还提供纵向缩放功能，可以点击右上方的缩放滑块进行操作：

点击左侧的放大镜按钮进行复位。

Pin Row

Timeline View支持Pin Row功能，通过右键菜单或CTRL/Command + P快捷键可以将感兴趣的行锁定显示在屏幕的上方或下方，方便对比查看：

隐藏尾部节点

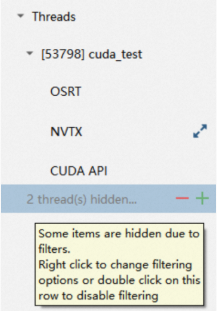

为了显示简洁，Timeline Tree的某些节点支持将尾部的子节点隐藏：

隐藏节点功能支持如下操作：

也可以利用右键菜单进行操作：

节点隐藏功能被用于以下节点：

• CPU Core

• 线程

• 进程

• PPU Stream

• PPU HGTX

• PPU Kernel

展开/折叠所有子节点

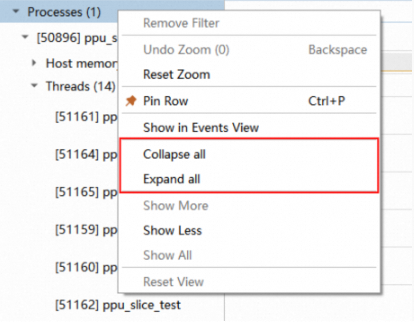

在包含子节点的节点的右键菜单中，可以展开/折叠其所有子节点，如下图所示：

Tooltip

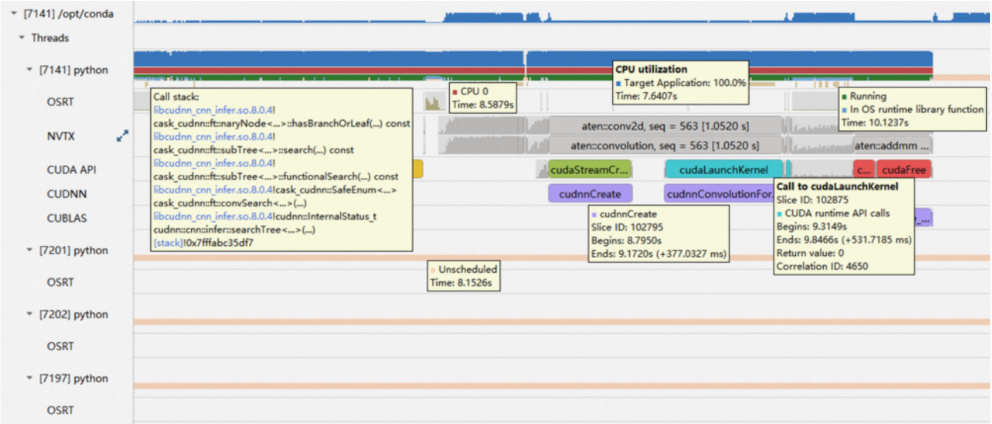

Timeline View中所有的item都提供tooltip，可以将鼠标悬停在item上查看详细信息：

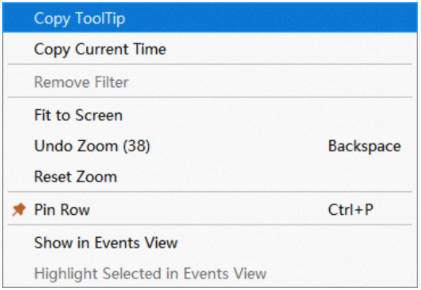

支持通过右键菜单->Copy Tooltip将tooltip导出：

切换时间轴时间显示模式

Timeline View的时间轴支持两种时间显示模式：

1. Session Time：该显示模式以报告的起始时间作为时间轴上的原点显示时间，如下图所示：



2. Global Time：该显示模式显示真实的时间。



两种时间显示模式可以通过左侧的三角按钮进行切换：

Dock Widget

支持Dock Widget，可以将报告拖出主窗口，方便在不同的窗口和屏幕查看报告。

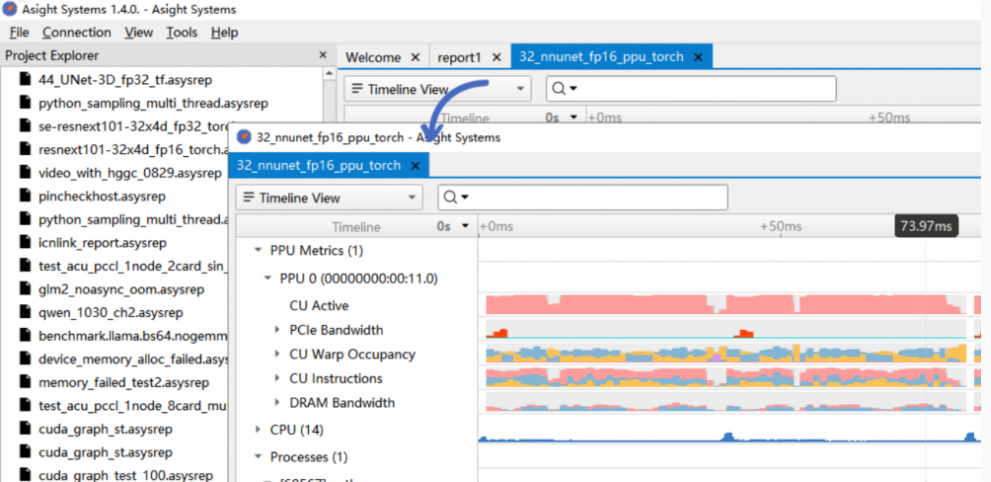

可以通过拖拽tab的方式实现dock:

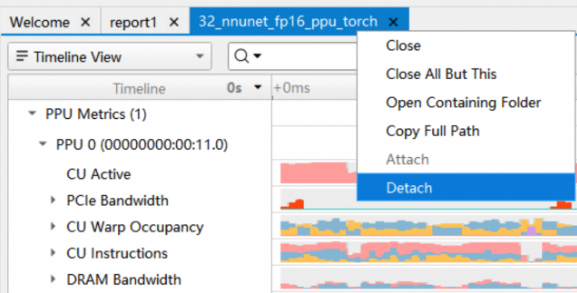

还可以通过右键菜单中的Detach/Attach选项:

标记时间线

Timeline View支持将时间线标记为bookmark，方便在大型报告中标记感兴趣的时间线，可以通过时间线的右键菜单进行标记/取消标记：

在进行标记后，该时间线会持久显示一个标志，标志中会有该bookmark的序号：

同时在下方的Bookmarks窗口中可以管理所有的bookmark：

在该窗口中支持：

• 修改bookmark的序号

• 对bookmark添加注释

• 一键清除所有bookmark

• 双击Name列或者通过右键菜单可以跳转至对应时间线的位置

3.2 Timeline Item显示策略

Timeline View的上方是一条时间轴，时间从左至右增长，为方便查看，当Timeline View放大到一定程度时，采用基准+增量的形式显示时间。

在Timeline View中，事件的时间线被称为Timeline Item。不同类型的Timeline Item用不同的颜色表示，Item的左侧边缘为事件的起始时间，Item的右侧边缘为事件的结束时间，Item的宽度代表该事件持续时间的长短。

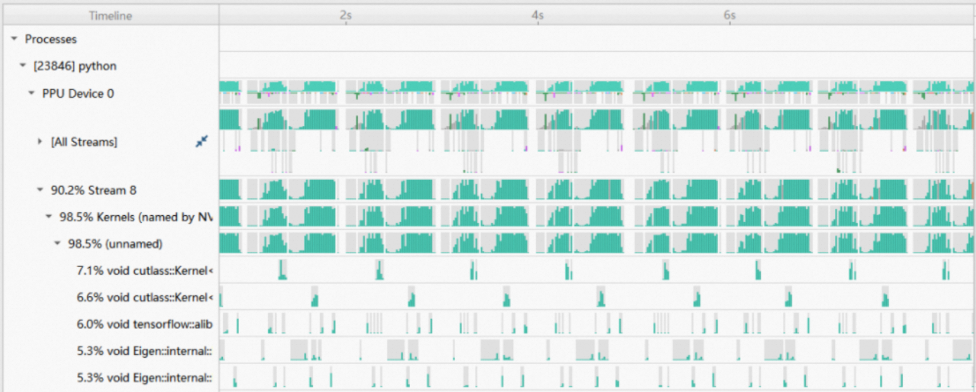

在Timeline View没有被完全放大时，Asight采用占有率柱状图的方式显示事件：

上图中Kernel的时间线以不同高度的柱状图的形式显示，这种柱状图显示策略被应用于CPU利用率，线程和进程占有率，Kernel和Memcpy等多种数据。

3.3 时间线关联

当选中一项item后，所有与之相关的item都会被高亮：

事件在以下两种情况下会产生关联

• 同属于同一个调用栈内，例如HGGC嵌套在HGTX内

• 由Host API调用发起的Device Activity，例如launch kernel API与kernel

3.3.1 事件关联的操作与标记

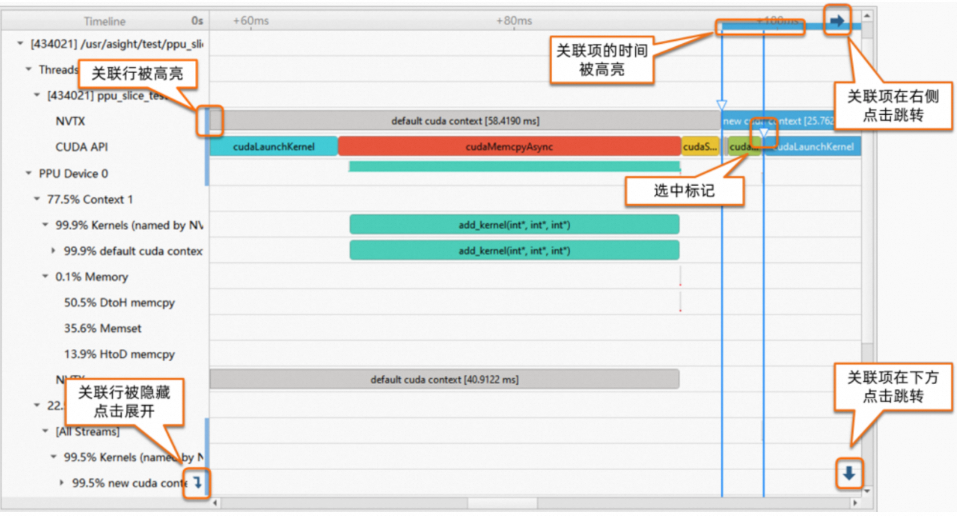

在选中item后，Timeline View中会显示相应的标记与按钮：

3.4 选择时间范围

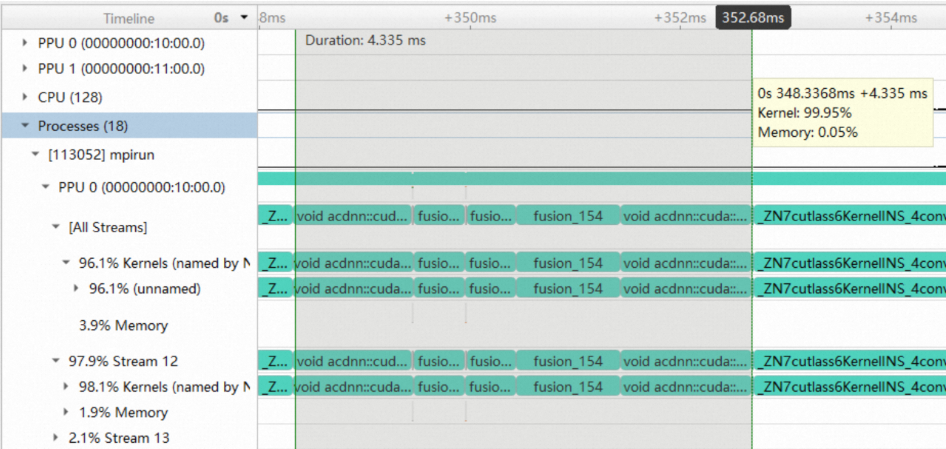

Timeline View支持时间范围的选取，只需点击鼠标左键并拖拽，如下图所示：

在选择时间范围时，会出现tooltip显示时间范围的起始时间和持续时间，同时会显示当前时间范围内Kernel执行和Memory操作的时间占比情况。

在选中时间范围后，支持拖拽改变其位置大小。双击时间范围可以将其放大至整个屏幕。Asight Systems支持过滤功能，可以通过右键菜单->Filter and Zoom in过滤出当前时间范围的事件，在Events View中进一步查看。

3.5 多报告的时间线对齐

当在Time View中打开多个报告时，不同报告中的时间线按照事件发生的时间在Timeline View中显示。如需调整不同报告中的时间线偏移量，Asight Systems提供了时间线对齐功能，其入口如下图所示：

点击后，会弹出时间线对齐对话框：

1. 不同报告时间线相对其各自采集开始时间的偏移量，单位为纳秒，默认为0，可以手动输入时间偏移量进行校准。

2. 进入时间线挑选模式，在每个报告中选择一个时间线作为基准进行对齐。

3. 选择时间线的对齐模式。

Timeline View支持两种对齐模式：

3.5.1 手动对齐

如果知道报告之间的时间偏移量，可以手动输入偏移量，单位为纳秒，正值代表报告中的时间线整体向右移动；负值代表时间线整体向左移动。第一行的报告无法指定其偏移量。

3.5.2 半自动对齐

如果知道报告中的哪些事件是同时发生的，可以以这些时间线为基准进行半自动对齐，Timeline View会根据这些时间线自动计算不同报告之间的时间偏移量。

首先点击Pick按钮，进入到时间线挑选模式：

进入时间线挑选模式后，时间线对齐对话框会消失，在窗口下方出现一行tooltip；在Timeline View中单击鼠标左键选择作为基准的时间线，被选中的时间线会高亮显示。每个报告只能选择一个，如果选择同一报告下的多条时间线，之前被选中的时间线将被取消选中。

选中时间线后，在时间线对齐对话框中可以选择左对齐或右对齐：

左对齐：所选的时间线是同时开始的，即以时间线的左侧进行对齐。

右对齐：所选的时间线是同时结束的，即以时间线的右侧进行对齐。

可以通过如下键盘操作退出时间线挑选模式：

回车键：确认挑选的时间线，重新弹出时间线对齐对话框。

ESC键：放弃挑选时间线，重新弹出时间线对齐对话框。

如果确认挑选的时间线，重新弹出的时间线对齐对话框如下所示：

首先每个报告的时间线偏移量会被自动计算并填充；在Pick按钮中会显示有4条时间线被选择了；在下方的组合框中可以选择左对齐或者右对齐，上方的时间偏移量会根据对齐方式的不同，而自动计算。

Tips：在挑选时间线作为基准时，以第一个报告里选中的时间线作为基准计算时间偏移量，当没有为第一个报告选中时间线时，在左对齐模式下，将以第一个报告的起始时间为基准计算偏移量；在右对齐模式下将以第一个报告的结束时间为基准。因此建议总是为第一个报告选择作为基准的时间线。

对于其他的报告可以不选择时间线，未选择时间线的报告将不会执行对齐操作。

3.6 Timeline Row的搜索过滤

Timeline Row的搜索过滤功能可以帮助快速找到感兴趣的Timeline Row, 如下图所示:

可以切换搜索/过滤两种模式

• 搜索模式：高亮匹配项，并且支持跳转至下一个/上一个匹配项。

• 过滤模式：仅显示匹配项 。

搜索模式下的搜索结果如下图所示：

3.7 Events View

Events View支持以列表的形式显示事件，支持事件的排序，搜索以及过滤，支持与Timeline的相互跳转。

可以在Timeline中通过右键菜单->Show in Events View(快捷键为Shift+双击鼠标左键）将特定节点的事件在Events View中显示：

选中节点的子节点事件也会在Events View中显示：

1. 选择显示模式。如果是有嵌套关系的HGTX事件，可选择以树形或平铺列表的方式显示。

2. 选择搜索功能按Name/Description进行搜索

3. 高级搜索选项

4. 搜索栏

5. Events表格

6. 选中item的description，与item的tooltip相同

表格中显示的列有：

• #序号

• Name

• Start

• Duration

• TID

如果Events View显示的是PPU相关节点，还会显示PPU，Context，Stream列：

在表格中选中事件后，可以通过右键菜单->Copy功能将选中项导出，支持利用Shfit/Ctrl多选，也可以通过右键菜单->Select All功能全选。此外，若需要将所有事件直接导出到CSV文件，则可以使用右键菜单->Export All to CSV功能。点击列头，支持按升序或降序进行排序。

3.7.1 搜索

Events View支持搜索功能：

支持两种搜索方式：

1. 按Name搜索

2. 按Description搜索

支持两种模式：

1. 搜索

2. 过滤

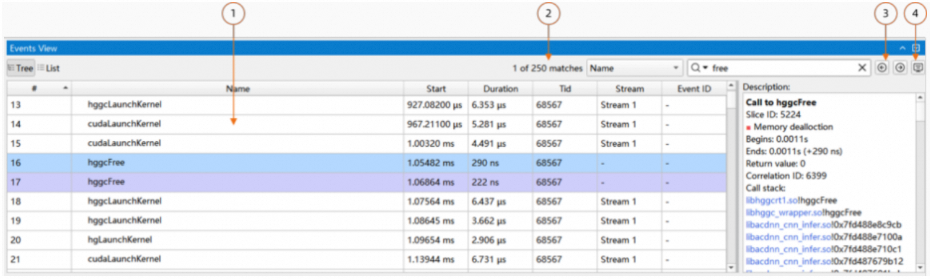

搜索的结果如图所示：

1. 搜索结果会高亮显示

2. 显示匹配项数目

3. 左右跳转按钮，支持跳转至临近的匹配项

4. 在Timeline View中高亮搜索结果

重新Show in Events View后，搜索栏和搜索结果将重置。

Events View还支持高级搜索功能，点击放大镜旁的三角按钮，会出现高级搜索选项：

• Case Sensitive：关键字是否大小写敏感。

• Show Only Matched：是否仅显示匹配项，如果勾选，Events View会仅显示匹配项，不匹配的项目被隐藏。

3.7.2 跳转至Timeline

Events View支持与Timeline的相互跳转：

• 当Timeline Item在Events View中显示时，在Timeline中双击item，Events View会跳转至该item。

• 在Events View双击item，Timeline中对应的item会被高亮。

也可以通过右键菜单进行跳转：

• Highlight Selected on Timeline：在Timeline中高亮该item，与双击item行为相同。

• Show Current on Timeline：在Timeline中高亮该item，并且放大该item至整个屏幕。

3.7.3 使用时间范围过滤事件

与时间范围配合使用，Events View可以仅显示特定时间范围内的事件，首先在Timeline中选取一个时间范围，通过右键菜单->Filter and Zoom in将事件过滤，此时Events View中仅显示当前时间范围内的事件：

3.8 Function View

Asight Systems提供Function View，用于分析所有函数的CPU使用情况。Function View的CPU使用数据支持以Top-Down、Bottom-Up、Flat三种表格以及Flame Graph（火焰图）、Icicle Graph（冰川图）两种图的方式呈现。支持排序、搜索、过滤功能，帮助迅速找到热点函数。要使用Function View，需在采集报告时开启Backtrace采样，请参见采集API调用栈。

3.8.1 火焰图和冰川图

火焰图可以快速找到CPU消耗最多的一支调用栈，冰川图则可以快速定位到CPU消耗最多的函数以及该函数的调用者。通过火焰图和冰川图能够从整体概览所有函数的耗时长短，并快速定位到热点函数和相应调用栈。

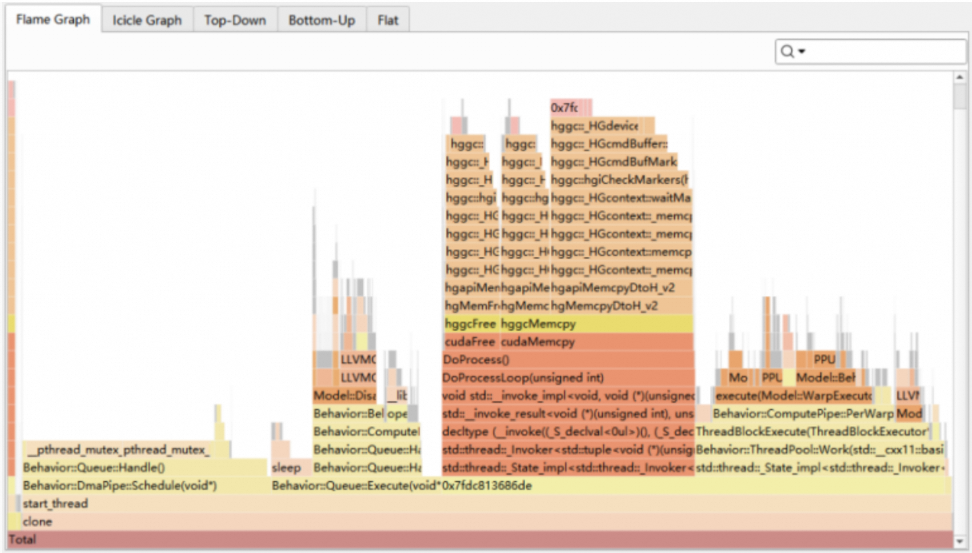

火焰图效果如下：

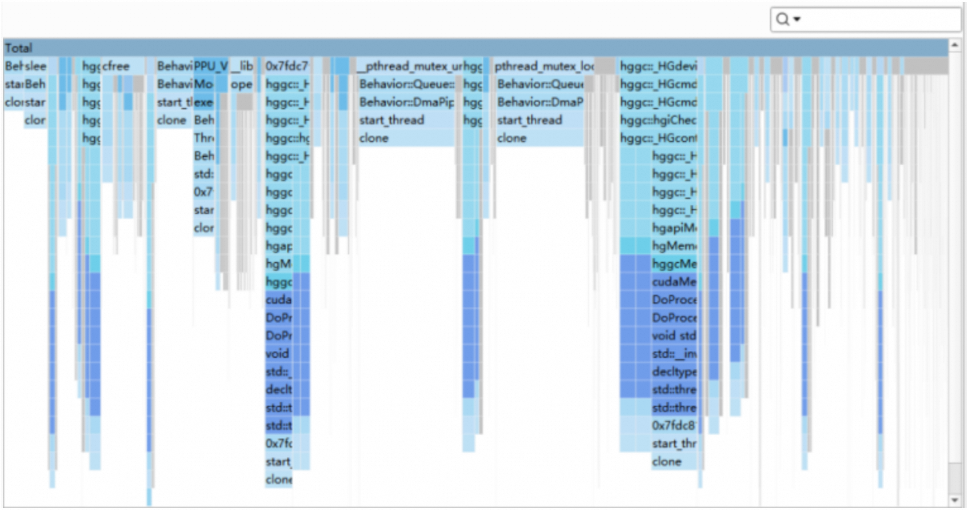

冰川图效果如下：

火焰图和冰川图的主要功能：

• 图中每个矩形代表一个函数，矩形的宽度表示该函数消耗的 CPU 时间，矩形的颜色用来区分不同的模块。x轴不代表函数在时间上的先后顺序，y轴表示调用栈的深度，下方是调用者，上方是被调用者。

• 鼠标悬停在函数上，可以在弹出的tooltip或者图的顶部看到函数的详细CPU消耗、函数所属的模块名称等。

• 鼠标点击函数可以将其放大，查看其详细的调用者和被调用者。

• 在函数上使用鼠标右键菜单，可以拷贝函数的function name、module name。

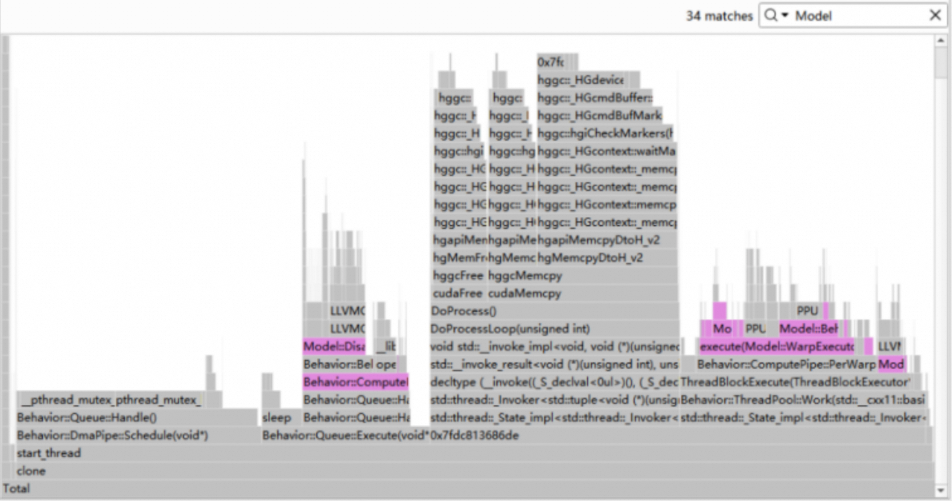

• 支持搜索函数，搜索结果将在图中高亮成玫粉色。

3.8.2 Function表格

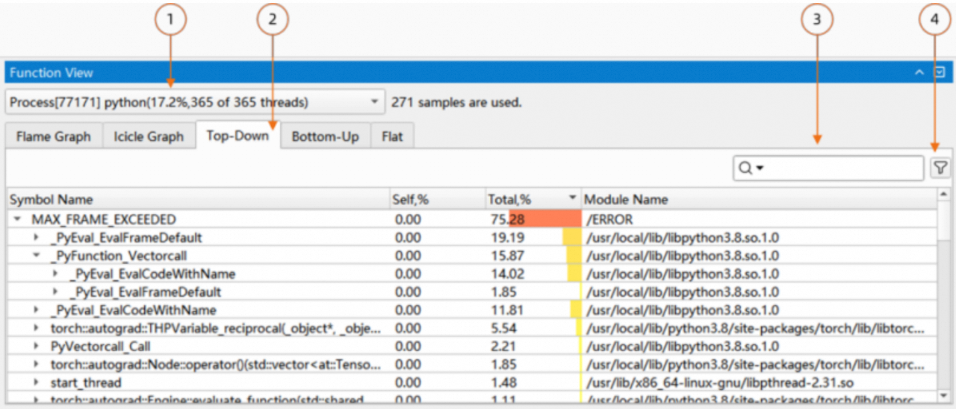

Function表格包括Top-Down、Bottom-Up、Flat三种，主要功能分布如下图所示：

1. 选择要分析的目标进程

2. Tab栏，可以切换到其他子页面

3. 搜索框

4. Filter Dialog

Function表格显示的信息有：

• Symbol Name：函数名

• Self：函数本身耗时占比

• Total：函数本身及其调用的子函数的耗时占比

• Modual Name：函数从属的模块名

Function表格支持排序功能，点击列头，支持按升序或降序进行排序。

Function表格支持搜索功能，同时搜索函数的Symbol Name和Module Name，并且支持Case Sensitive选项，搜索结果跟Events View类似，包含以下信息：

1. 搜索结果会高亮显示

2. 显示匹配项数目

3. 左右跳转按钮，支持跳转至临近的匹配项

Function表格支持过滤功能，包括：

• 隐藏时间占比低于指定阈值的函数（默认不隐藏）

• 可指定时间占比显示的小数位数

Function表格支持以下右键菜单功能：

• Expand：展开选中行，及其所有子行

• Collapse：折叠选中行，及其所有子行

• Expand All：展开表格中的所有行及其子行

• Collapse All：折叠表格中的所有行及其子行

• Copy：复制所选的function内容到剪贴板

• Export All to CSV：导出表格的所有functions（包含被隐藏的行）到CSV文件

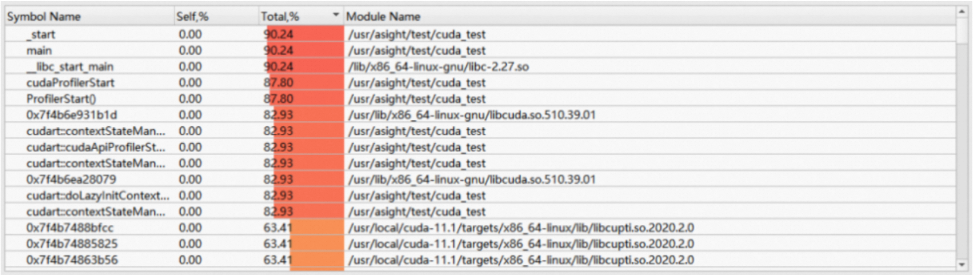

Top-Down表

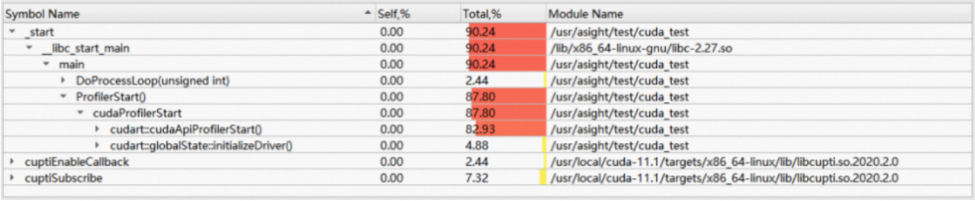

以函数耗时的Top-Down模式举例，Top-Down View中的函数按照调用关系，从顶层到底层以树状展示。上图中DoProcessLoop和ProfilerStart函数都在main函数中调用，所以以上两个函数都属于main节点。

main函数的self值为0，说明main函数中本身的逻辑非常简单；total值为90.24%，说明主要耗时在main函数所调用的函数中。

Tips：调用栈的深度由采集时指定的调用栈最大回溯深度决定。如果函数的调用深度超过了最大回溯深度，则以此时回溯到的最顶层函数作为根节点。

如果无法获取符号的名字，则显示函数的地址。

Bottom-Up表

以函数耗时的Bottom-Up模式举例，Bottom-Up View的显示方式与Top-Down View相反，以最深调用的函数为根节点，最浅调用的函数为叶节点，例如上图中main函数在叶节点中。Bottom-Up View不显示Total列。

Flat表

以函数耗时的Flat模式举例，Flat View以平铺的形式显示所有的函数，在不关心调用关系的场景下，可迅速找到Self和Total耗时最多的函数。

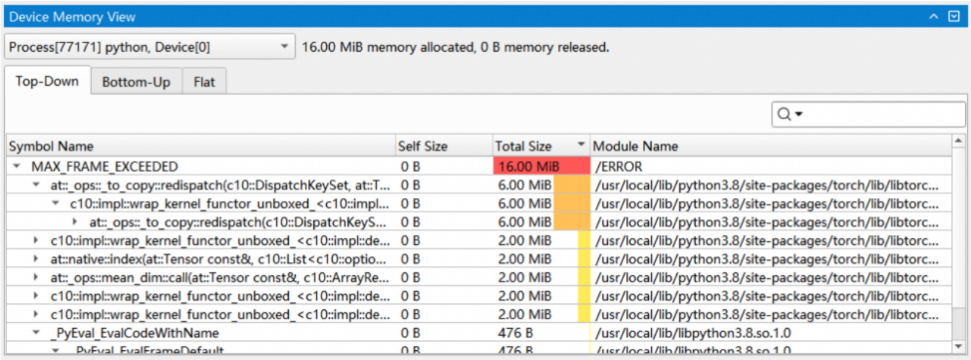

3.9 Device Memory View

Asight Systems提供Device Memory View，用于分析所有函数的设备内存申请释放大小。 跟Function View一样，支持Top-Down、Bottom-Up、Flat三种表格，并且支持排序、搜索、过滤功能，帮助迅速找到热点函数。要使用Device Memory View，需在采集报告时按需开启设备内存采样，参考分析PPU内存使用情况。

表格显示的信息有：

• Symbol Name：函数名。

• Self：函数本身的设备内存申请/释放大小（正值为申请，并显示为红色，负值为释放，并显示为蓝色）。

• Total：函数本身及其调用的子函数的设备内存申请/释放大小。

• Modual Name：函数从属的模块名。

3.10 Host Pinned Memory View

Asight Systems提供Host Pinned Memory View，用于分析所有函数的锁页内存申请释放大小。 跟Function View一样，支持Top-Down、Bottom-Up、Flat三种表格，并且支持排序、搜索、过滤功能，帮助迅速找到热点函数。要使用Host Pinned Memory View，需在采集报告时按需开启锁页内存采样，参考分析Pinned内存使用情况。

表格显示的信息有：

• Symbol Name：函数名。

• Self：函数本身的锁页内存申请/释放大小（正值为申请，并显示为红色，负值为释放，并显示为蓝色）。

• Total：函数本身及其调用的子函数的锁页内存申请/释放大小。

• Modual Name：函数从属的模块名。

4. Analysis Summary页面

Analysis Summary以多个表格的形式展示了报告的摘要信息，可以查看生成报告时的采集选项，表格中的信息支持选择复制。

在Page切换列表中切换到Analysis Summary View：

Analysis Summary View如图所示：

Analysis Summary View的信息分为以下部分：

• Launch Settings

• Session Info

• Processes

• Threads

• Environment

• Device Attributes

4.1 Launch Settings

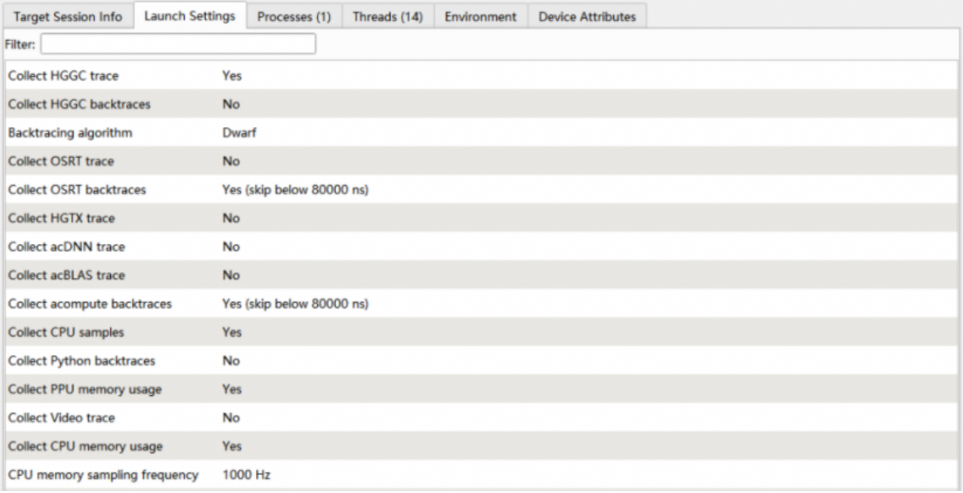

Launch Settings列表显示了采集报告时的配置：

4.2 Session Info

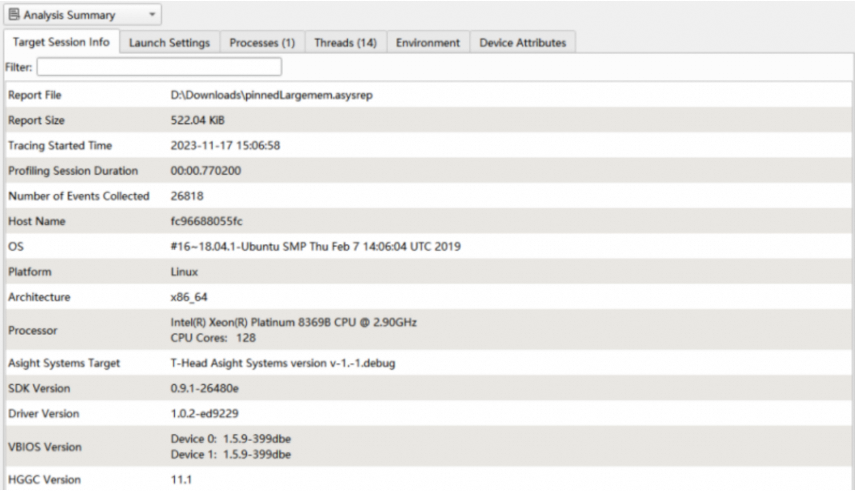

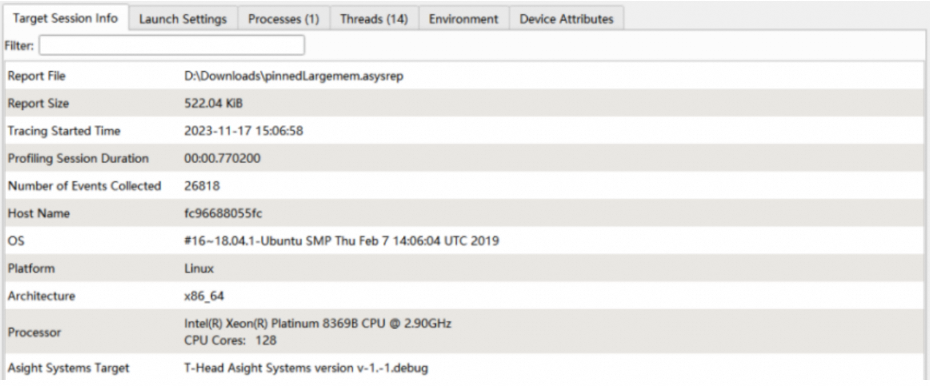

Session Info列表显示了采集报告的Session信息：

4.3 其他信息

Analysis Summary View还展示了一些表格：

5. Diagnostics Summary页面

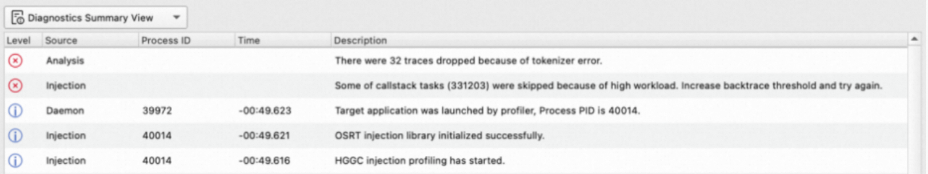

此页面用于查看本报告的所有诊断信息，包括信息的级别、来源、进程ID、事件发生的相对时间、描述。在Timeline View的右上方提供诊断信息的累计概况，点击可跳转至Diagnostics Summary View。

6. Files页面

Files页面支持查看报告中保存的应用程序日志文件，方便问题的定位。目前可以查看stdout、stderr、python functions trace json这三种日志。

注意：asys命令行默认保存stdout、stderr到报告。python functions trace json需要使用json指定采集时才显示json内容。

7. Connection Dialog

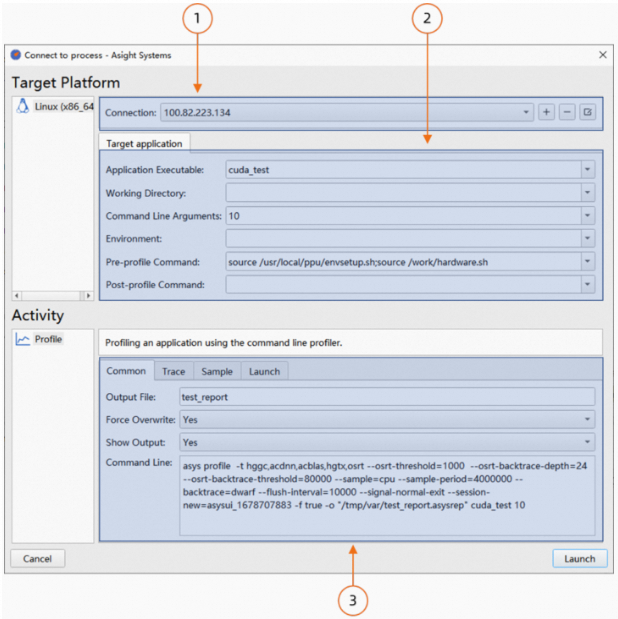

Asight Systems GUI提供了Connection Dialog来进行远程采集，在远程采集之前请确保目标机SSH服务搭建可参考安装SSH服务。通过菜单Connection->Connect打开Connection Dialog，如下图所示，对话框整体分为三个部分：

1. 远程连接管理。

2. 目标程序配置。

3. 跟踪采集选项。

7.1 远程连接管理

点击下图中的“+”按钮添加新的连接。

弹出的远程连接配置对话框如下图所示，支持两种验证模式：

Password模式需配置如下项目：

Private Key模式需配置如下项目：

7.2 目标程序配置

在此配置远程调用目标程序的参数，如指定目标程序路径，命令行参数，设置环境变量等：

7.3 跟踪采集选项

Asight Systems支持采集多种数据，可以在此进行配置

7.3.1 Common

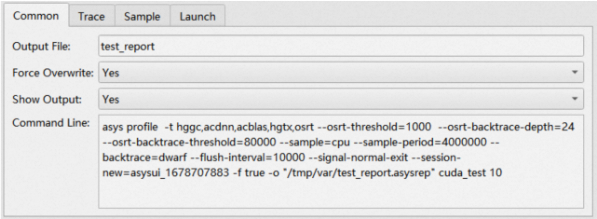

Common Tab中可以设置输出的报告名：

Tips：远程采集实际是远程调用目标机上的asys工具进行采集，并将报告下载到主机。Command Line中的内容即为在目标机执行的命令。

7.3.2 Trace

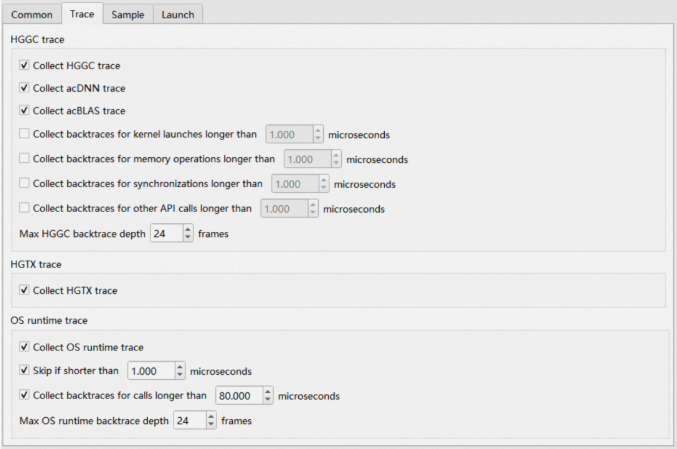

Trace Tab中可以设置HGGC与OSRT的采集细节，并设置是否采集HGTX信息：

7.3.3 Sample

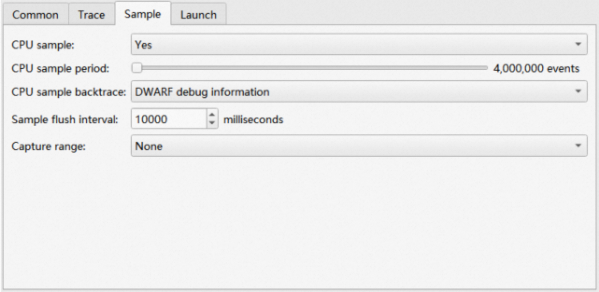

Sample Tab中可以设置CPU Sampling的细节：

7.3.4 Launch

Launch Tab中可以设置手动触发采集，以及采集的启动和时间：

8. Options

Asight Systems GUI提供了Options Dialog，允许对GUI进行定制。在菜单栏的Tools菜单中选择Options...选项来启动Options Dialog，如下图所示：

Options Dialog中有两个Tab：

• Environment

• Profile

被修改的选项以粗体显示，点击Restrore Defaults按钮恢复为默认状态。

8.1 Environment

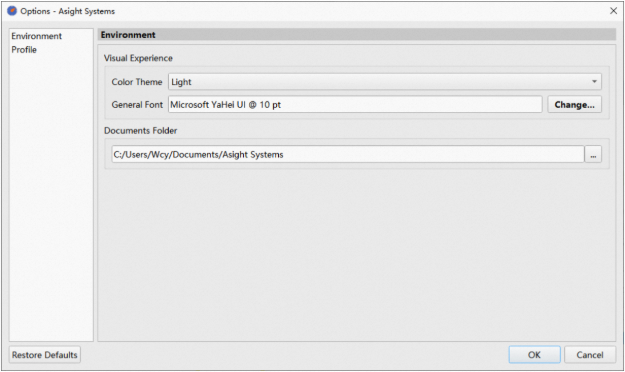

Environment页面中包含了Asight Systems GUI的整体环境设置：

8.2 Profile

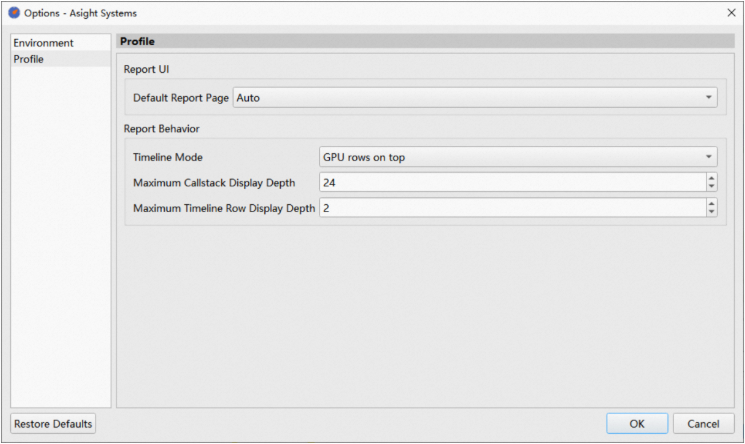

Profile页面中的选项指定了报告的显示行为：
