入门指引

为确保您获得高效、安全的专线连接,您可以自主申请物理专线接入阿里云,运营商需要进行工勘、铺设专线等工作,整个施工周期预计需要13个月,建议您提前规划预算和专线上云方案。

专线接入流程

专线接入流程需用户阿里云、线路供应商、机房服务商几方合作操作完成,流程各环节的操作指示和状态均可登录高速通道管理控制台,在目标物理专线的施工流程列查看。

接入流程如下图所示:


步骤一:规划阶段

  1. 选择接入点

    接入点指物理专线接入阿里云的地理位置,每个接入点配置两台设备。每个地域内包含一到多个接入点,本地IDC可以从任意一个接入点与VPC互连。接入点影响因素如下表所示:

    影响因素

    说明

    地域

    遵循就近接入原则,即选择离您本地IDC最近的地域。不同接入点机房运营商和接入带宽能力不同。

    运营商

    选择接入哪个运营商提供的专线。可选择包括中国联通、中国电信、中国移动和部分本地运营商。运营商根据接入点信息,核实资源费用情况,选择进线接入点。

    说明
    • 接入机房的物理专线需要符合机房运营商的要求,机房运营商信息请参见阿里云接入点

    • 中国联通、中国电信和中国移动只能使用自己的专线,不允许使用其他运营商提供的专线,且不支持裸光纤接入。

    端口

    阿里云支持的光口类型:100GE单模光口40GE单模光口千兆单模光口以及万兆单模光口

    端口连接要求

    • 阿里云侧端口要求

      • 默认提供1 Gbps、10 Gbps、40 Gbps100 Gbps规格,且数据传输距离为10千米的单模光模块。

      • 仅支持双纤芯专线接入。

    • 客户侧端口要求:客户侧光模块需要您自行购买,且必须确保客户侧光模块规格与阿里云侧光模块规格一致。

  2. 查看库存

    选择合适的接入点后,您可以通过预购买物理专线端口判断该接入点是否有库存设备可以接入。

    说明

    本文以申请经典模式物理端口为例说明如何查看库存。

    1. 登录高速通道管理控制台,单击申请物理端口,选择经典模式申请端口。

    2. 选择地域物理专线运营商接入点信息后,可以看到不同端口类型对应的端口资源情况。

      端口库存截图-cn

步骤二:线路实施和交付阶段

  1. 申请专线端口用户在控制台申请专线端口后,阿里云分配端口。

  2. 申请LOA用户申请LOA后,阿里云审核LOA(2个工作日内完成审核)。审核通过后,阿里云进行光模块匹配上架,准备入室施工。

    说明
    • 线路调整或其他变更需求需再次进入机房施工时,可以二次申请LOA。

    • 申请LOA、入场施工及等待施工的时效可能受节假日和政策封网等特殊情况影响。

  3. 下载LOA:审核通过后,用户下载LOA并获取接入点和机房详细信息。阿里云判断是否为第三方机房:

    第三方机房接入点

    西安-西咸-A、北京-丰台-A、大连-普兰店-A、长沙-岳麓-A、上海-闵行-A、天津-津南-A、上海-宝山-E、杭州-江干-B、上海-浦东-E-中立、上海-宝山-C、深圳-南山-A、北京-亦庄-A、广州-黄埔区-C、北京-朝阳-C、青岛-李沧-A、上海-浦东-C、济南-高新-A、北京-海淀-A-橙云、深圳-宝安-B、广州-黄埔区-B、郑州-高新-A

    • 运营商携带LOA联系驻场工程师进入机房,进行工勘。

    • 阿里云发送短信,运营商获取入室二维码后,扫描二维码进入机房工勘或者入室施工。

  4. 运营商工勘:阿里云会协助工勘人员在2个工作日内完成入室工勘,用户联系专线运营商确认端到端费用,费用信息参考计费概述

    说明
    • 中国内地:需申请进入阿里云机房包间进行工勘。

    • 非中国内地:施工方仅需向机房供应商申请进入运营商的Meet-Me Room进行工勘,无需进入阿里云机房包间。

    工勘需确认的主要事项如下:
    • 设备规格确认

      • 确认光模块的规格参数,包括传输速率、波长及传输距离。

      • 明确线缆类型及接口规格,包括单模光纤(SMF)、多模光纤(MMF)以及接口类型(如LC-LC)。

    • 物理布线规划

      • 明确线缆铺设至具体机柜的接入位置。

      • 确认线缆与路由走向。

      • 核实线缆的实际敷设距离及相关参数。

    • 安全措施检查:确认机房是否对操作人员有佩戴静电手环等防静电措施的要求。

    • 流程规范确认:确认机房是否有特殊操作流程。

  5. 入室施工运营商施工人员按工勘方案将专线接入机房包间外的设备。

  6. 采购楼内跳线机房服务商采购楼内跳线,用户需要向机房服务商支付楼内线缆租赁费。

  7. 供应商机房楼内施工:机房楼内施工包括设备部署及配置,光纤铺设、跳纤与光功率测试,网络连通性、带宽及SLA测试,确保专线高可靠运行,整体覆盖物理部署、链路验证、合规管理及运维保障全流程。

  8. 完工报竣用户在控制台单击完工报竣阿里云驻场工程师完成尾纤施工。

  9. 支付资源占用费:尾纤施工完成后,用户在高速通道控制台支付资源占用费,待实例状态为可用,物理专线即开通成功。

步骤三:专线上云阶段


物理专线端口开通成功后,参照如下步骤完成专线上云阶段配置:

  1. 创建边界路由器VBR

  2. 创建专线网关ECR

  3. 创建转发路由器TR

  4. VBR绑定至ECR

  5. ECR绑定转发路由器TR

  6. 配置BGP并开启BFD

  7. 测试网络连通性

常见问题

如何获取机房详细位置?

重要
  • 以下获取机房位置过程阿里云侧不会向您收取任何费用。

  • 仅支持查询独享专线的接入点详细地址。

登录高速通道管理控制台,通过以下方式获取:

  • 申请端口获取申请物理端口后,单击目标专线端口实例ID,可以在基本信息区域查看接入设备位置

    说明

    通过此方式获取详细位置时,请先通过配额中心申请配额名称为允许用户获取接入点具体位置信息配额IDec_can_get_pconn_address的配额,如何申请参见提升配额。申请后由于缓存刷新,请耐心等待10~15分钟。若无申请该配额的权限请联系客户经理。

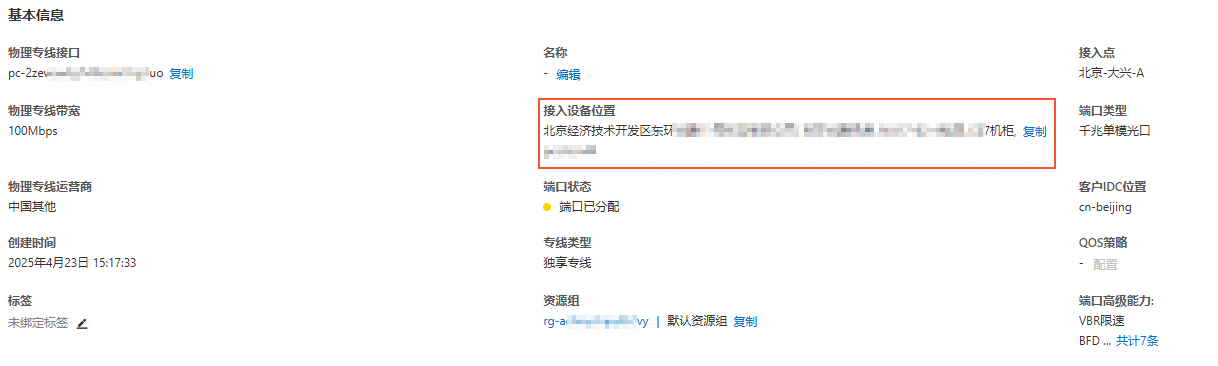

    接入点详细地址-cn

  • 下载LOA获取申请LOA且审核通过后,查看并下载LOA文件PDF版,获取机房详细位置。查看LOA

  • 通过地图模式获取:单击申请物理端口,选择地图模式查看机房详细位置。
