移动端Android Lite SDK

MultiModalDialog SDK是阿里云通义团队提供的支持音视频端到端多模实时交互的SDK。通过SDK对接通义大模型以及后端多种Agent，能够支持用户接入语音对话、天气、音乐、新闻等多种能力，并支持视频和图像的大模型对话能力。

前提条件

• 开通阿里云百炼实时多模交互应用，获取Workspace ID、APP ID和API Key。

SDK接入

交互数据链路说明

多模对话Android Lite SDK仅支持Websocket链路与服务端交互，并支持AudioOnly 音频模式进行对话：

• 音频交互：推荐使用Websocket 连接，连接速度较快，性能要求较低。

  • WS 链路音频格式说明：

    • 上行：支持 pcm 和 opus 格式音频进行语音识别。

    • 下行：支持 pcm 和 mp3 音频流。

交互模式说明

SDK支持 Push2Talk、 Tap2Talk和Duplex（全双工）三种交互模式。

• Push2Talk: 长按说话，抬起结束的收音方式。

• Tap2Talk: 点击开始说话，自动判断用户说话结束的收音方式。

• Duplex: 全双工交互，连接开始后支持任意时刻开始说话，支持语音打断。

  注意：全双工交互需要客户端集成回声消除算法（AEC），Lite SDK不提供此算法模块。您可以自行集成回声消除算法模块，或者使用百炼多模对话全功能移动端Android SDK。

调用说明

SDK及其调用Demo。

• 下载SDK和Demo dashscope-lite-android-1.0.2.zip并配置必要的环境、依赖。

• 导入压缩包中的示例代码，按照调用流程接入SDK。

SDK引用

导入依赖库。

• app/src/main/libs

  • dashscope-multimodal-dialog-lite-1.*.aar //阿里云多模交互Lite SDK

• 其他Demo APP引入的依赖：

  参考app/build.gradle

  implementation 'com.alibaba:fastjson:1.1.76.android'
  implementation 'org.java-websocket:Java-WebSocket:1.5.7'

关键参数

Demo简介

• EntranceActivity 入口页面，需要修改url/api_key/app_id等信息。

  • 可以通过页面选择对话使用Tap2Talk或者Push2Talk等模式。

• MultimodalDialogActivity，对话交互实现类。

  • Demo页面中引用TYAudioRecorder 作为录音输入，您可以替换为自己的实现。

  • Demo页面使用AudioPlayer作为音频播放输出，您可以选择使用自己的实现类。

  • Demo在音频交互模式下，支持VQA（图生文）功能，即通过语音说“拍照识别xxx”，触发服务下发拍照意图。之后：

    • 您可以将本地拍照并上传OSS（或其他内容服务生成公共链接），触发单张图片的识别和对话。

    • 您也可以直接上传图片的base64请求服务或者图片的对话结果。

接口设计

MultimodalDialog 对话入口类

1. MultiModalDialog

   初始化对话类，传入必要的全局参数。

   /**
    * 初始化
    * @param context: 上下文
    * @param url: 服务器地址
    * @param workspaceId: 工作空间id
    * @param appId: 应用id
    * @param dialogMode: 对话模式
    * */
       fun MultiModalDialog(
           context: Context,
           url: String?,
           workspaceId: String?,
           appId: String?,
           dialogMode: DialogMode?
       )

2. createConversation

   创建会话。

   /**
    * 初始化成功后，启动对话流程
    * @param params 初始化参数
    * @param chatCallback 主回调，除了初始化过程的所有消息，都会从这里透出给上层
    */
    fun createConversation(@NonNull MultiModalRequestParam params,chatCallback: IConversationCallback)

3. start

   开始对话。

   /**
    * 连接,启动对话
    * @param apiKey: 百炼服务apikey ，推荐使用短时apiKey
    * @param dialogId: 对话id，可选，传值继承之前的对话历史
    */
    fun start(String apiKey, String dialogId)

4. stop

   结束对话。

   /**
    * 断开,结束对话
    */
   fun stop()

5. destroy

   /**
    * 销毁实例
    */
   fun destroy()

6. interrupt

   打断交互。

   /**
    * 打断AI说话
    */
   fun interrupt()

7. startSpeech

   通知服务端开始上传音频，注意需要在Listening状态才可以调用。只需要在Push2Talk模式下调用。

   /**
    * 通知服务端开始上传音频，注意需要在Listening状态才可以调用。
    * 只需要在Push2Talk模式下调用。
    */
   fun startSpeech()

8. sendAudioData

   通知服务端上传音频。

   /**
    * 通知服务端上传音频。
    * @param audioData 音频帧数据
    */
   fun sendAudioData(byte[] data)

9. stopSpeech

   通知服务端结束上传音频。只需要在Push2Talk模式下调用。

   /**
    * 通知服务端结束上传音频。只需要在Push2Talk模式下调用。
    * Push2Talk 用户结束说话
    */
   fun stopSpeech()

10. requestToRespond

    请求服务端回答指定问题or做TTS播放出来。

    /**
     * 请求服务端回答指定问题or做TTS播放出来
     * @param type: transcript 表示直接把文本转语音，prompt 表示把文本送大模型回答
     * @param text：对应的文本
     * @param params: 额外参数
     */
    fun requestToRespond(type: String, text: String, params: MultiModalRequestParam)

11. 其他接口。

    /**
     * 发送语音回复结束
     */
    fun sendResponseEnded()

    /**
     * 发送语音回复开始
     */
    fun sendResponseStarted()


关键参数枚举

MultiModalRequestParam 端云交互参数详情

IConversationCallback （回调接口）

/**
  * 鉴权通过，Websocket连接建立
  */
fun onConnected()

/**
  * 对话建立，开始对话流程
  */
fun onStarted(dialogId: String)

/**
   * 状态切换
   * 包含DIALOG_IDLE，DIALOG_LISTENING，DIALOG_RESPONDING，DIALOG_THINKING
   */
fun onConvStateChangedCallback(state: State.DialogState)

/**
   * 超出用户有效输入超时时间的超时时间，收到此事件，用户需要重新启动或者结束对话
   * @param timeout 超时时间
   */
fun onSpeechTimeout(timeout: Long)

/**
   * 对话过程中的异常信息
   * @param errorInfo 异常信息
   */
fun onErrorReceived(errorCode: Int, errorMessage: String)

/**
   * 合成tts音频回调
   * @param bytes 音频数据
   */
fun onSynthesizedSpeech(bytes: ByteArray)

/**
   * 对话结束
   */
fun onStopped()

/**
   * 检测到用户开始说话
   */
fun onSpeechStarted()

/**
   * 检测到用户说话结束
   */
fun onSpeechEnded()

/**
   * 打断请求被接受
   */
fun onRequestAccepted()

/**
   * 云端开始下发tts回复
   */
fun onRespondingStarted()

/**
   * 云端下发tts回复结束
   */
fun onRespondingEnded(output: Map<String, Any>)

/**
   * 语音识别内容
   */
fun onSpeechContent(output: Map<String, Any>)

/**
   * 对话响应内容
   */
fun onRespondingContent(output: Map<String, Any>)

/**
   * websocket连接关闭
   */
fun onClosed(closeCode: Int, reason: String)

重要回调方法说明

• onSpeechContent(output: Map<String, Any>)

  语音识别内容

  SpeechContent - response

  一级参数	二级参数	三级参数	类型	是否必选	说明
  output	event		string	是	事件名称：SpeechContent
  	dialog_id		string	是	对话id
  	text		string	是	用户语音识别出的文本，流式全量输出
  	finished		bool	是	输出是否结束

  {
      "header": {
          "request_id": "9B32878******************3D053",
          "service_id": "368208df",
          "status_code": 200,
          "status_name": "Success",
          "status_message": "Success.",
          "attributes":{
            "user_id":"1234557879x"
          }
      },
      "payload": {
          "output":{
            "event": "SpeechContent",
            "dialog_id": "b39398c9dd8147********35cdea81f7",
            "text": "一二三",
            "finished": false
          },
          "usage":{
            "invoke":10,
            "model_x":10
          }
      }
  }

• onRespondingContent(output: Map<String, Any>)

  大模型的返回文本

  一级参数	二级参数	三级参数	类型	是否必选	说明
  output	finished		bool	是	输出是否结束
  	dialog_id		string	是	对话id
  	event		string	是	消息类型
  	text		string	否	LLM大模型返回的文本结果
  	spoken		string	否	LLM大模型返回的播放内容的文本，可能跟 text 字段有所不同。
  	extra_info		object	否	其他扩展信息，目前支持： commands: 命令字符串 agent_info: 智能体信息 tool_calls: 插件返回的信息 dialog_debug: 对话debug信息 timestamps: 链路中各节点时间戳

  示例：

  {
      "header": {
          "event":"result-generated",
          "task_id": "9B32878******************3D053"
      },
      "payload": {
          "output":{
            "event": "RequestAccepted",
            "dialog_id": "b39398c9dd8147********35cdea81f7",
            "text": "您输入了数字序列“12345”。如果您有关于这些数字的问题或者需要我用它们来完成某项任务，请告诉我更多的细节，我会尽力帮助您。",
            "spoken": "您输入了数字序列“12345”。如果您有关于这些数字的问题或者需要我用它们来完成某项任务，请告诉我更多的细节，我会尽力帮助您。",
            "finished": true,
          "extra_info": {
            "commands": "[{\"name\":\"VOLUME_SET\",\"params\":[{\"name\":\"series\",\"normValue\":\"70\",\"value\":\"70\"}]}]",
            "tool_result": [{
              "id": "",
              "type": "function",
              "function": {
                "name": "function_name",
                "arguments": "{\"id\": \"123\", \"name\": \"test\"}",
                "outputs": "函数调用结果",
                "status": {
                  "code": 200,
                  "message": "Success."
                }
              }
            }]
          }
          },
          "usage":{
            "invoke":10,
            "model_x":10
          }
      }
  }

异常处理

onErrorReceived - response

错误码以及对应的错误信息。

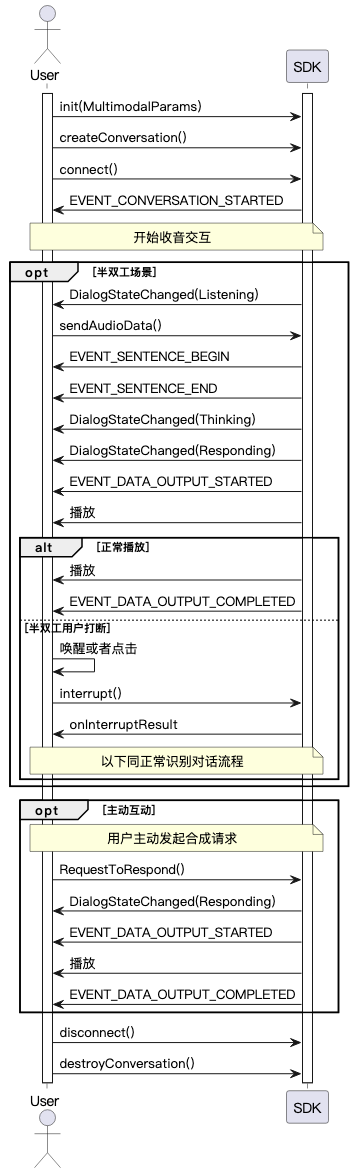

调用时序

半双工交互

@Override
public void onRespondingContent(@NotNull final Map<String, ?> output) {
  Log.i(TAG,"onRespondingContent output:{"+output+"}");
  if (output.containsKey("extra_info")) {
    JSONObject extraInfo = (JSONObject) output.get("extra_info");
    try {
        if (extraInfo.containsKey("commands") && extraInfo.getString("commands") != null && extraInfo.getString("commands").contains("visual_qa")) {
        //包含vqa指令，这里简单实现
            uploadVQAImg();
            }
        } catch (JSONException e) {
            throw new RuntimeException(e);
        }
    }
}

//上传拍照
private void uploadVQAImg(){
    MultiModalRequestParam updateParams = null;
    JSONObject imageObject = new JSONObject();
    try{
        imageObject.put("type", "url");
        imageObject.put("value", vqaImgLink);
        List<JSONObject> images = new ArrayList<>();
        images.add(imageObject);
            updateParams= MultiModalRequestParam
                .builder()
                .images(images)
                    .build();
    }catch (JSONException e){
        e.printStackTrace();
    }
    Log.i(TAG, "uploadVQAImg: " + JSON.toJSONString(updateParams));
    multimodalDialog.requestToRespond("prompt", "",updateParams);
}

//1. 设置交互类型为AudioAndVideo
MultiModalRequestParam.UpStream.builder().mode(this.dialogMode.getValue()).type("AudioAndVideo").build();

//2. 在建联后发送voicechat_video_channel 请求
private void sendVideoChatCommand(){
    try {
        MultiModalRequestParam updateParams = MultiModalRequestParam.builder().build();
        org.json.JSONObject videoObj = new org.json.JSONObject();
        videoObj.put("action", "connect");
        videoObj.put("type", "voicechat_video_channel");

        List<org.json.JSONObject> videos = new ArrayList<>();
        videos.add(videoObj);

        updateParams.setBizParams(MultiModalRequestParam.BizParams.builder()
                .videos(videos).build());

        multimodalDialog.requestToRespond("prompt", "", updateParams);

    } catch (org.json.JSONException e) {
        Log.e(TAG, "启动视频模式失败", e);
    }
}

//3. 每 500ms 提交一张视频帧照片数据，注意图片尺寸小于 180KB。
/**
 * 演示在 websocket 链路中实现 liveAI
 * 启动视频帧流，每 500ms 发送一次图片帧
 */
private void startVideoFrameStreaming() {
    Thread videoStreamingThread = new Thread(new Runnable() {
        @Override
        public void run() {
            try {
                while (isVideoChatting && !Thread.currentThread().isInterrupted()) {
                    Thread.sleep(500);

                    MultiModalRequestParam updateParams = null;
                    try {

                        updateParams = MultiModalRequestParam
                                .builder()
                                .images(MultimodalDialogActivity.this.getImageList())
                                .build();
                    } catch (JSONException e) {
                        e.printStackTrace();
                    }

                    multimodalDialog.updateInfo(updateParams);
                }
            } catch (InterruptedException e) {
                Thread.currentThread().interrupt();
            } catch (JSONException e) {
                throw new RuntimeException(e);
            }
        }
    });

    videoStreamingThread.setDaemon(true);
    videoStreamingThread.setName("LiveAI-VideoStreaming");
    videoStreamingThread.start();

}

/**
 * build images list request
 * */
private List getImageList() {
    AssetManager assetManager = getAssets();
    org.json.JSONObject imageObject = new org.json.JSONObject();
    List<org.json.JSONObject> images = new ArrayList<>();
    try{

        imageObject.put("type", "base64");
        imageObject.put("value", getImageBase64(assetManager.open("jpeg-bridge.jpg")));

        images.add(imageObject);

    }catch (Exception e){
        e.printStackTrace();
    }
    return images;
}

private String getImageBase64(InputStream file) { //200k以内大小图片
    try {

        byte[] bytes = new byte[file.available()];
        file.read(bytes);
        return Base64.encodeToString(bytes, Base64.NO_WRAP); //使用NO_WRAP 参数，避免换行
    } catch (Exception e) {
        e.printStackTrace();
    }
    return null;
}

multimodalDialog.requestToRespond("transcript","幸福是一种技能，是你摒弃了外在多余欲望后的内心平和。",null);

//在请求参数构建中传入biz_params.user_prompt_params
HashMap<String, String> userPromptParams = new HashMap<>();
userPromptParams.put("user_name", "大米");
        MultiModalRequestParam.BizParams bizParams = MultiModalRequestParam.BizParams
                .builder()
                .userPromptParams(userPromptParams)
                .build();
