通过MSE Ingress访问容器服务和容器计算服务

前提条件

MSE Ingress Controller 支持在ACK 托管版，ACK Serverless和ACS 容器计算服务产品中安装。

• ACK 托管版/ACK Serverless集群请单击此授权链接，ACS集群请单击此授权链接，为MSE Ingress Controller授权。

• 已创建容器集群且版本为1.18及以上。创建集群的具体操作，请参见创建ACK托管集群，创建ACK Serverless集群或创建ACS集群。

  说明

  若您的集群版本低于1.18，请及时升级集群，具体操作请参见手动升级集群。

视频教程

步骤一：安装MSE Ingress Controller

1. ACK 托管版/ACK Serverless

   1. 登录容器服务管理控制台，在左侧导航栏选择集群列表。

   2. 在集群列表页面，单击目标集群名称，然后在左侧导航栏，单击组件管理。

   ACS

   1. 登录容器计算服务控制台，在左侧导航栏选择集群列表。

   2. 在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择运维管理 > 组件管理。

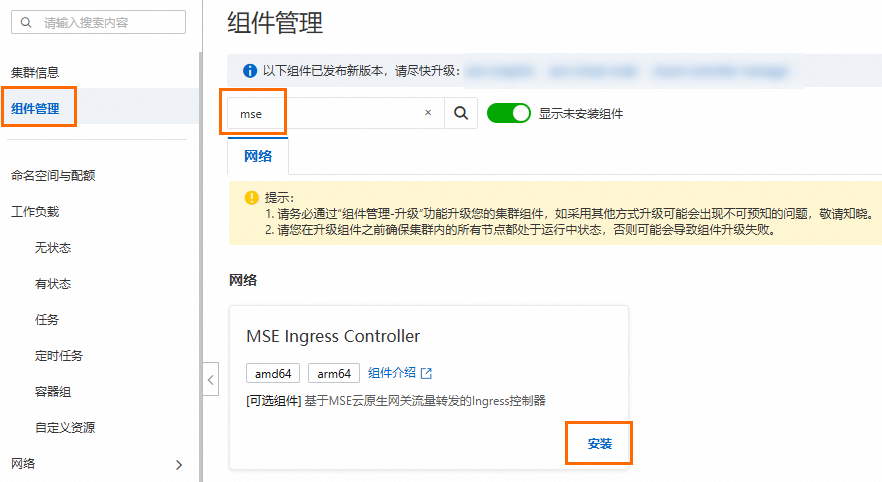

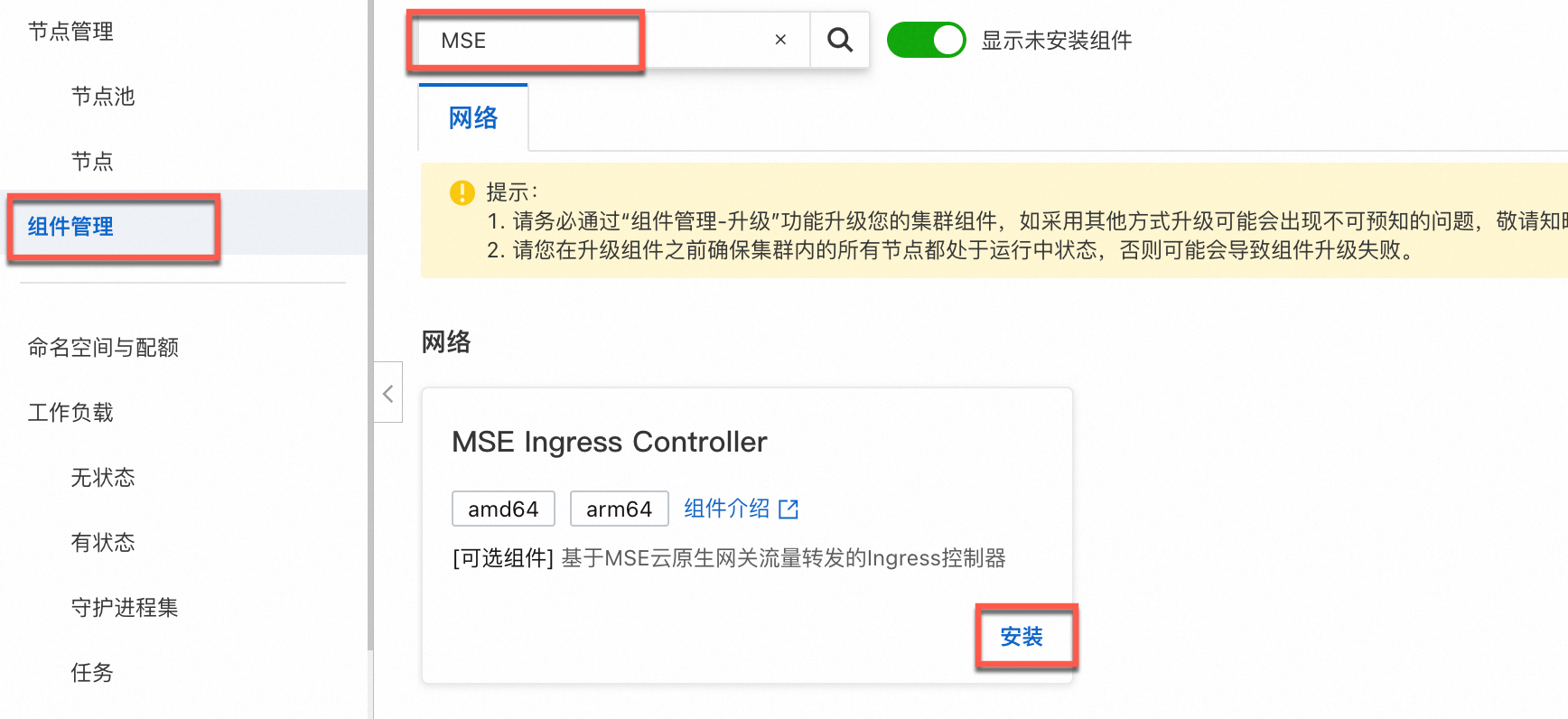

2. 在组件管理页面的搜索框中输入mse搜索，在MSE Ingress Controller组件卡片中单击安装。



3. 在安装组件 MSE Ingress Controller对话框中进行参数配置，然后单击确认。

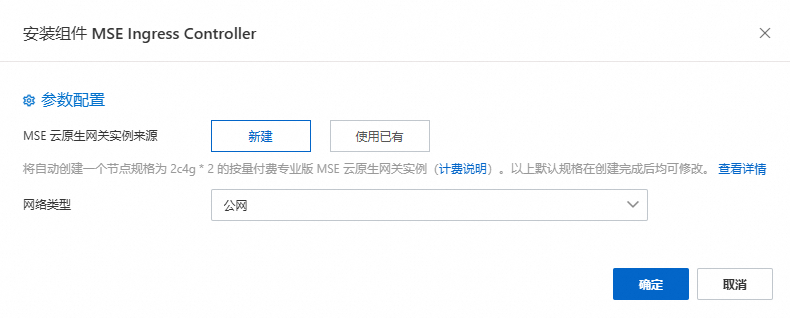

   ACK 托管版/ACK Serverless

   支持新建或者使用已有MSE云原生网关实例。

   • 新建：

     将自动创建一个节点规格为2c4g * 2的按量付费专业版 MSE 云原生网关实例。以上默认规格在创建完成后均可修改。



   • 使用已有：选择展示列表中，与容器集群处于同一VPC下，且未被其他集群关联的按量付费专业版网关实例。

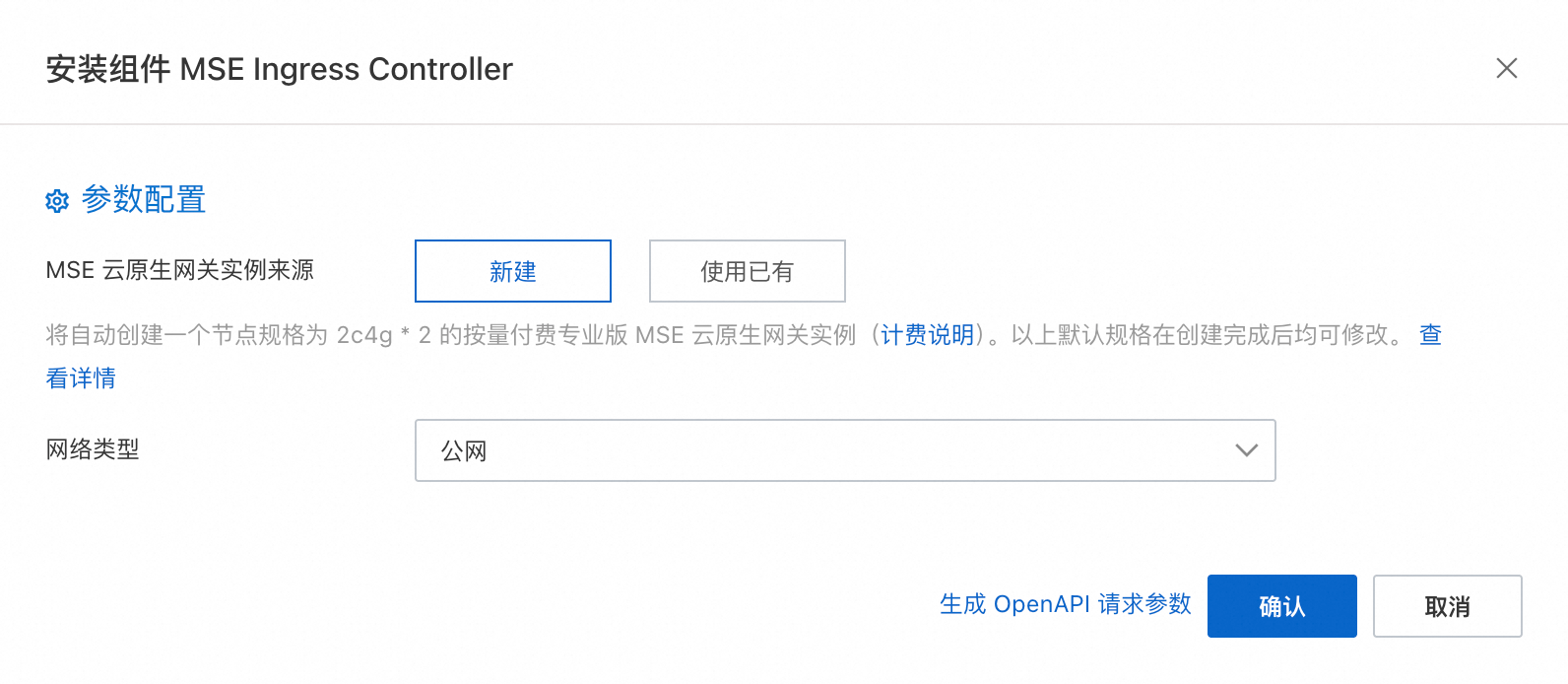

   ACS

   支持新建或者使用已有MSE云原生网关实例。

   • 新建：

     将自动创建一个节点规格为2c4g * 2的按量付费专业版 MSE 云原生网关实例，并按照指定的网络类型创建一个NLB 负载均衡实例。



   • 使用已有:

     选择展示列表中，与容器集群处于同一VPC下，且未被其他集群关联的按量付费专业版网关实例。

   如果在安装组件的过程中出现前置检查失败。若是ACK 托管版/ACK Serverless产品请点击此处为MSE Ingress Controller授权；若是ACS产品，请单击此处为MSE Ingress Controller授权。



4. 组件安装成功之后，会默认为您创建名称为mse-ingress-premium-{clusterid}的MseIngressConfig资源和名称为mse-ingress-premium-{clusterid}的网关实例。

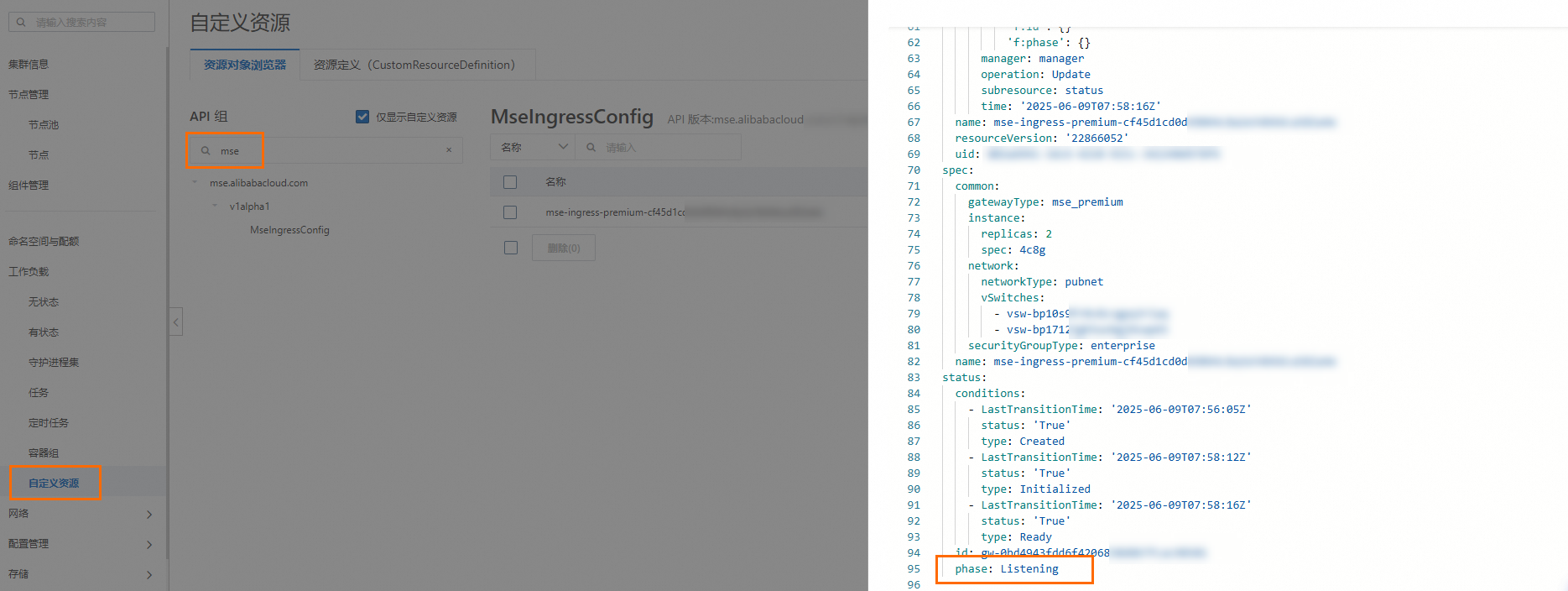

   您可以在工作负载 > 自定义资源 中，选择资源对象浏览器页签，在API组中搜索mse。单击MseIngressConfig操作列的YAML编辑，查询MseIngressConfig的状态。等待3~5分钟后确保phase状态为Listening，则表示云原生网关创建成功，处于运行状态，并自动监听集群中IngressClass为mse的Ingress资源。

   MseIngressConfig会按照Pending > Running > Listening的状态依次变化。各状态说明如下：

   • Pending：表示云原生网关正在创建中，需等待3min左右。

   • Running：表示云原生网关创建成功，并处于运行状态。

   • Listening：表示云原生处于运行状态，并监听集群中Ingress资源。

   • Failed：表示云原生网关处于非法状态，可以查看Status字段中Message进一步明确原因。

   重要

   • 新建模式下，安装MSE Ingress Controller会默认创建一个MseIngressConfig资源，该资源的生命周期与MSE云原生网关实例是绑定的。删除MseIngressConfig资源会级联删除对应的MSE云原生网关实例，请勿随意删除MseIngressConfig资源。

   • 在安装MSE Ingress Controller之前，如果集群中已经存在了名称为mse的IngressClass资源，则安装MSE Ingress Controller不会自动创建MseIngressConfig资源和MSE云原生网关实例。

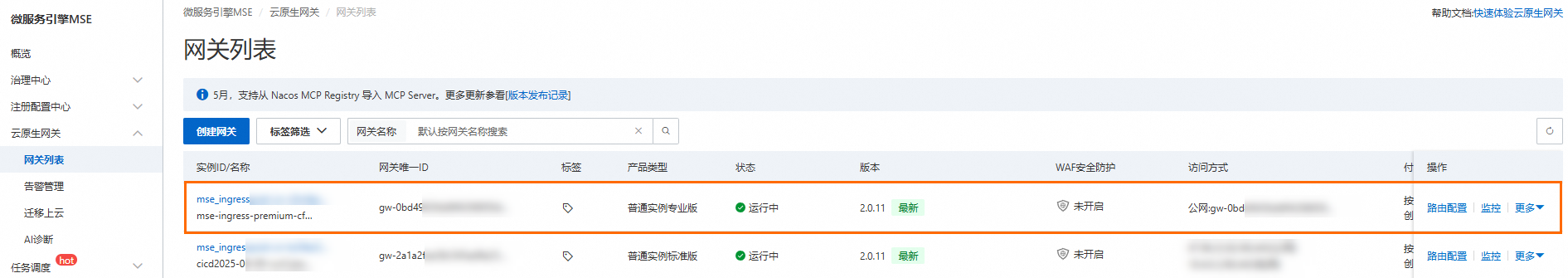

5. 登录MSE网关管理控制台，在对应的地域下可以看到名称为mse-ingress-premium-{clusterid}的云原生网关实例。



步骤二：部署后端服务

1. ACK 托管版/ACK Serverless

   1. 登录容器服务管理控制台，在左侧导航栏选择集群列表。

   2. 在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择工作负载 > 无状态。

   ACS

   1. 登录容器计算服务控制台，在左侧导航栏选择集群列表。

   2. 在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择工作负载 > 无状态。

2. 在无状态页面，单击使用YAML创建资源。例如，使用如下YAML示例部署一个名为httpbin的Deployment，以及一个名为httpbin的Service。

   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: httpbin
     namespace: default
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: httpbin
     template:
       metadata:
         labels:
           app: httpbin
           version: v1
       spec:
         containers:
           - image: registry.cn-hangzhou.aliyuncs.com/mse-ingress/go-httpbin
             args:
               - "--version=v1"
             imagePullPolicy: Always
             name: httpbin
   ---
   apiVersion: v1
   kind: Service
   metadata:
     name: httpbin
     namespace: default
   spec:
     ports:
       - port: 8080
         protocol: TCP
     selector:
       app: httpbin

3. 验证已部署Deployment和Service。

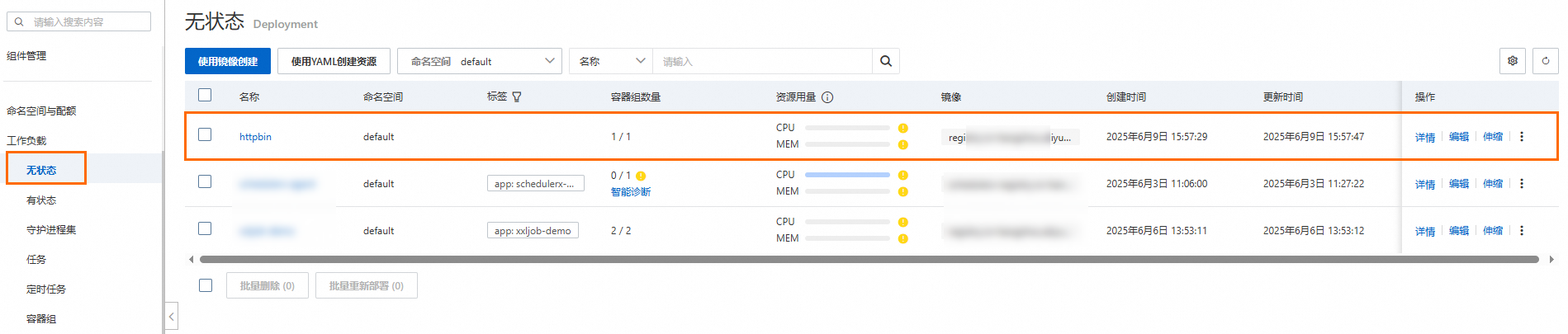

   1. 在左侧导航栏的工作负载 > 无状态中，已创建名称为httpbin的Deployment，且容器组数量更新为1/1表示Deployment部署完成。

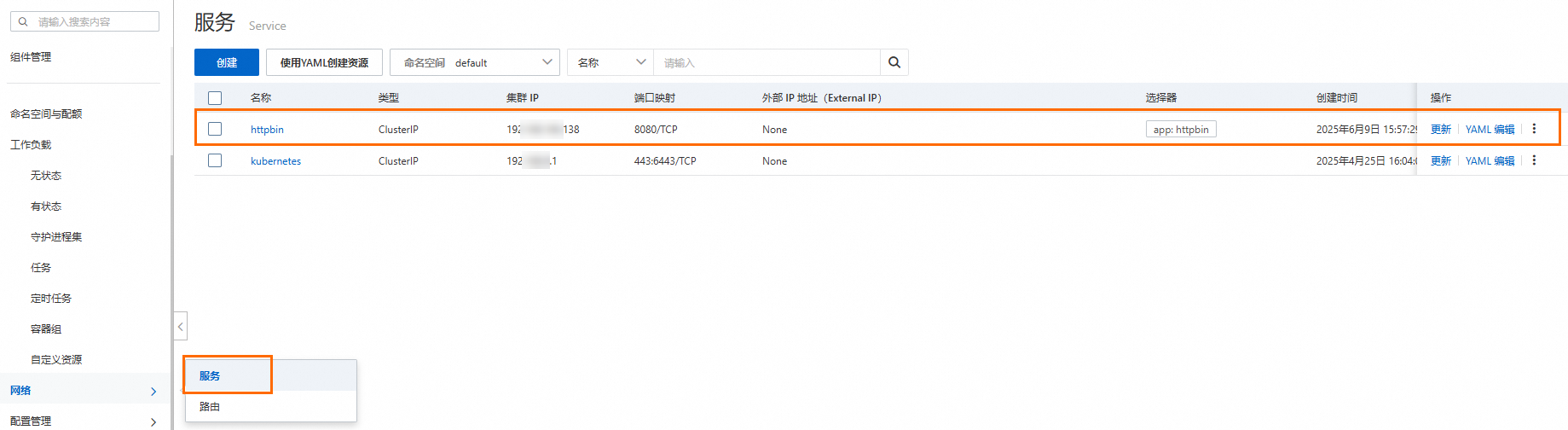

   2. 在左侧导航栏的网络 > 服务中，已创建名称为httpbin的服务，表示Service部署完成。



步骤三：配置MSE Ingress

1. ACK 托管版/ACK Serverless

   1. 登录容器服务管理控制台，在左侧导航栏选择集群列表。

   2. 在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择网络 > 路由。

   ACS

   1. 登录容器计算服务控制台，在左侧导航栏选择集群列表。

   2. 在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择网络 > 路由。

2. 在路由页面，单击创建 Ingress。

3. 在创建 Ingress对话框中，选择网关类型为MSE Ingress并配置后端关联的服务和注解等信息，然后单击确定。

   其中Ingress Class为mse，配置路由为前缀匹配，路径为/，转发请求到服务httpbin。

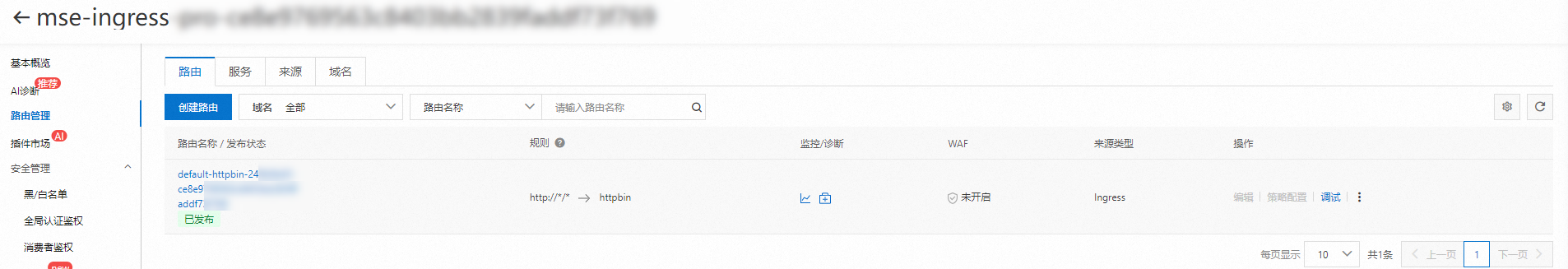

4. 登录MSE网关管理控制台。您可以在对应的云原生网关实例中看到一个名称中包含httpbin的路由。



步骤四：访问服务

1. 您可以通过Ingress端点获取NLB域名，或者通过网关获取公网IP。

   • 方式一：在集群路由页面查看Ingress的端点信息。

     ACK 托管版/ACK Serverless

     1. 登录容器服务管理控制台，在左侧导航栏选择集群列表。

     2. 在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择网络 > 路由。

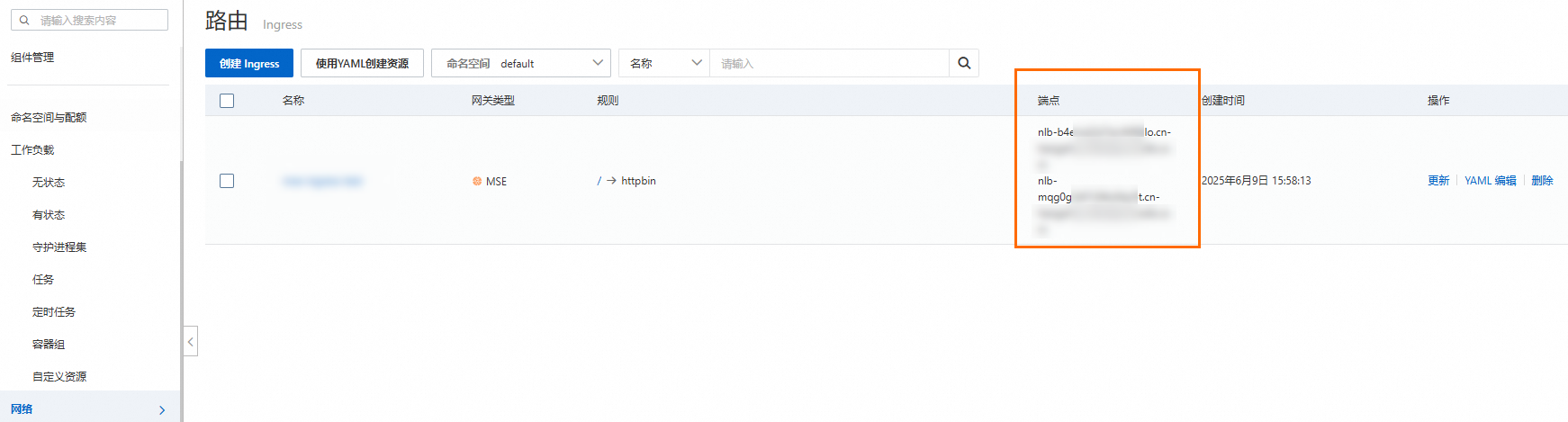

     3. 在路由页面查看Ingress的端点信息。



     ACS

     1. 登录容器计算服务控制台，在左侧导航栏选择集群列表。

     2. 在集群列表页面，单击目标集群名称，然后在左侧导航栏，选择网络 > 路由。

     3. 在路由页面查看Ingress的端点信息。

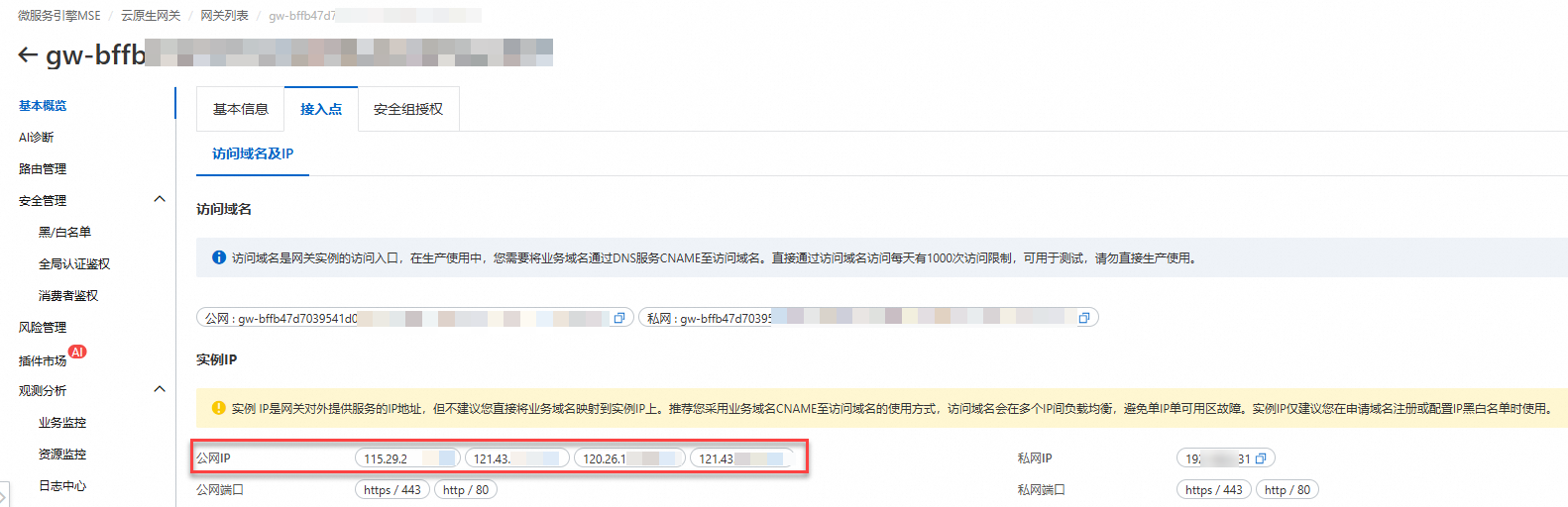

   • 方式二：在MSE网关控制台，查看网关中的公网IP地址。

     登录MSE网关管理控制台。在左侧导航栏，选择云原生网关 > 网关列表，单击目标网关名称。在您的MSE云原生网关实例的基本概览页面中的接入点页签查看公网IP地址。

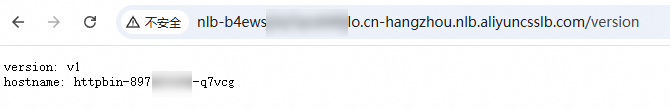

2. 通过浏览器、CMD命令或者其他命令行工具访问NLB域名/version或网关公网IP/version测试服务。例如，在浏览器中输入nlb-b4ewsj2******.cn-hangzhou.nlb.aliyuncsslb.com/version成功访问。



相关文档

关于MSE Ingress的介绍和工作原理请参阅MSE Ingress管理。
