本文介绍如何使用阿里云多款产品，实现云上部署医学数字成像和通信DICOM服务。

什么是DICOM

DICOM是传输、存储、检索、打印、处理和显示医学成像信息的国际标准，并且是医疗保健行业接受的主要医学成像标准。在数以万计的在用医学成像设备中，DICOM是部署最为广泛的医疗信息标准之一。DICOM确保医学影像符合质量标准，因而可以保证诊断准确性。大多数成像方式，包括计算机断层扫描 (CT)、磁共振成像 (MRI) 和超声扫描，都必须符合DICOM标准。更多信息，请参见DICOM。

方案架构

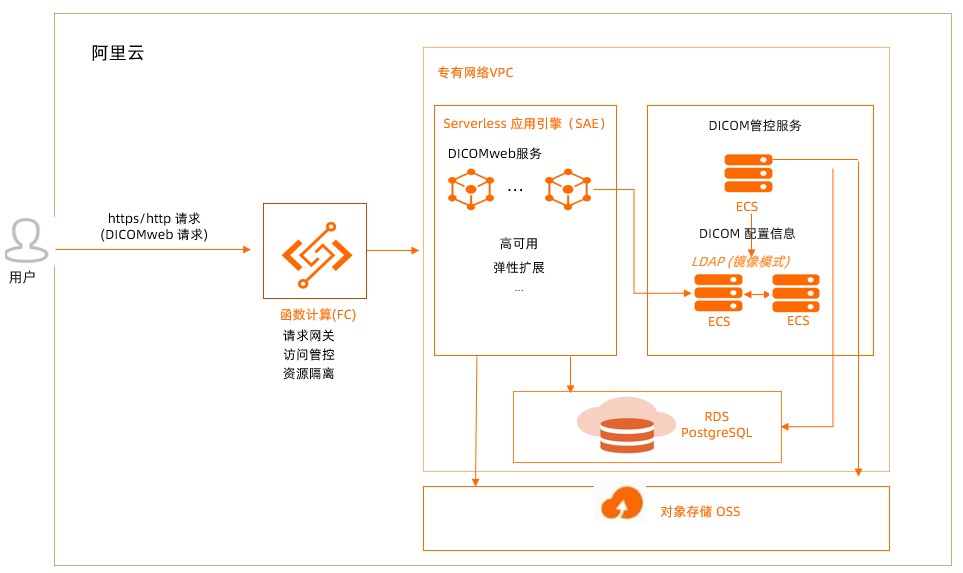

DICOM服务部署架构图如下：

DICOM

部署架构图中涉及各项云服务的用途说明如下：

  • 函数计算（FC）：用于处理用户请求，提供请求鉴权以及资源访问控制服务，并路由至DICOMweb服务。

  • 专有网络VPC：基于阿里云创建的自定义私有网络, 不同的专有网络之间二层逻辑隔离，您可以在自建的专有网络内创建和管理云产品实例，例如ECS实例、RDS PostgreSQL数据库实例等。

  • Serverless应用引擎（SAE）：用于处理DICOMweb协议，将DICOM文件存储到OSS，将结构化数据存储到RDS PostgreSQL数据库实例。

  • 云服务器ECS：部署三台ECS实例。其中一台ECS实例用于部署DICOM管理模块，提供基于UI的管理界面。另外两台ECS实例分别用于部署两套LDAP服务，LDAP服务之间通过镜像模式同步数据。

  • RDS PostgreSQL数据库实例：用于存储结构化的DICOM资源。

  • 对象存储OSS：用于存储非结构化的DICOM资源。

前提条件

步骤一：创建专有网络和交换机

鉴于不同的专有网络之间的二层逻辑隔离，您可以通过专有网络来管理云产品实例，例如ECS实例、RDS PostgreSQL数据库实例等。创建专有网络后，您可以通过创建交换机为专有网络划分一个或多个子网。同一专有网络内的不同交换机之间内网互通。

  1. 在华东2（上海）地域创建名为vpc-dicom-sh、网段为172.18.0.0/16的专有网络。具体操作，请参见创建和管理专有网络。

  2. 在华东2（上海）地域不同可用区创建两个交换机。

    • 在可用区L创建名为vsw-dicom-sh-l、网段为172.18.80.0/20的交换机。

    • 在可用区G创建名为vsw-dicom-sh-g、网段为172.18.16.0/20的交换机。

    具体操作，请参见创建交换机。

步骤二：创建并配置RDS PostgreSQL数据库实例

创建RDS PostgreSQL数据库实例用于存储结构化的DICOM资源。RDS PostgreSQL实例创建完成后，您需要进行白名单设置等操作，确保能正常访问该实例。

  1. 创建RDS PostgreSQL数据库实例。

    1. 登录RDS售卖页面。

    2. 在基础资源页签，配置以下参数，然后单击下一步：实例配置。

      配置项

      示例值

      计费方式

      按需选择按量付费或包年包月。

      地域

      选择华东 2 （上海）。

      类型

      选择PostgreSQL数据库，并从下拉列表中选择引擎13。

      系列

      选择高可用版。

      存储类型

      选择ESSD PL3 云盘。

      主节点可用区

      选择上海 可用区L。

      备节点可用区

      选择上海可用区G。

      实例规格

      选择CPU核数为2、内存为4 GB、最大连接数为400的通用型规格实例。

      存储空间

      选择1500 GB。

    3. 在实例配置页面，按如下说明配置各项参数，其他保留默认配置，然后单击下一步：确认订单。

      配置项

      示例值

      专有网络

      选择步骤一中创建的VPC： vpc-dicom-sh。

      主节点交换机

      选择步骤一中创建的主节点交换机：vsw-dicom-sh-l

      备选节点交换机

      选择步骤一中创建的备选节点交换机：vsw-dicom-sh-g

  2. 配置RDS PostgreSQL数据库实例。

    创建RDS PostgreSQL实例后，您需要完成以下各项操作，才能正常访问该RDS实例。

    1. 为已创建的RDS PostgreSQL实例创建账号和数据库。具体操作，请参见创建账号和数据库。

    2. 为RDS PostgreSQL数据库实例设置白名单。具体操作，请参见设置白名单。

    3. 连接RDS PostgreSQL实例。具体操作，请参见连接PostgreSQL实例。

步骤三：部署LDAP服务

基于dcm4che/slapd-dcm4chee镜像，采用OpenLDAP复制策略部署LDAP服务的操作步骤如下：

  1. 创建两台ECS实例，分别命名为ecs-dicom-ldap-l-01和ecs-dicom-ldap-g-01。具体操作，请参见通过控制台使用ECS实例（快捷版）。

    通过云服务器ECS管理控制台创建ECS实例ecs-dicom-ldap-l-01时，按以下要求完成指定配置项，其他选项保留默认配置。

    配置项

    示例值

    地域

    选择华东 2 （上海）。

    可用区

    选择可用区L。

    存储

    选择普通云盘、40 GiB、PL0（单盘IOPS性能上限1万）。

    规格

    选择共享标准型s6 / ecs.s6-c1m2.large（2vCPU 4GiB）。

    专有网络

    选择步骤一中创建的VPC： vpc-dicom-sh。

    公共镜像

    选择Ubuntu 18.04 64位

    ecs-dicom-ldap-l-01实例创建完成后，请参照以上配置项创建ecs-dicom-ldap-g-01，区别仅在于可用区需选择可用区G。

  2. 登录ECS实例，执行以下命令完成初始化操作。

    apt-get update
apt-get upgrade -y
apt install ca-certificates curl gnupg pass lsb-release docker  docker-compose ldap-utils -y

  3. 执行以下命令从容器镜像服务ACR企业版实例中拉取镜像。

    docker login --username=****@test.aliyunid.com acr-ee-***-registry-vpc.cn-shanghai.cr.aliyuncs.com
docker pull acr-ee-***-registry-vpc.cn-shanghai.cr.aliyuncs.com/dicom/slapd-dcm4chee:2.6.0-25.0

  4. 分别为以上创建的两台ECS实例ecs-dicom-ldap-l-01和ecs-dicom-ldap-g-01配置镜像启动脚本。

    • ecs-dicom-ldap-l-01的docker-compose.yml启动脚本配置如下：

      version: "3"
services:
  ldap1:
    image: acr-ee-***-registry-vpc.cn-shanghai.cr.aliyuncs.com/dicom/slapd-dcm4chee:2.6.0-25.0
    environment:
      LDAP_URLS: "ldap://ldap1:389/"
      LDAP_REPLICATION_HOSTS: "ldap://ldap1:389/ ldap://172.18.18.105:389/"
    ports:
      - "389:389"
    volumes:
      - /var/local/dcm4chee-arc/ldap:/var/lib/openldap/openldap-data
      - /var/local/dcm4chee-arc/slapd.d:/etc/openldap/slapd.d

    • ecs-dicom-ldap-g-01的docker-compose.yml启动脚本配置如下：

      version: "3"
services:
  ldap2:
    image: acr-ee-***-registry-vpc.cn-shanghai.cr.aliyuncs.com/dicom/slapd-dcm4chee:2.6.0-25.0
    environment:
      LDAP_URLS: "ldap://ldap2:389/"
      LDAP_REPLICATION_HOSTS: "ldap://172.18.92.187:389/ ldap://ldap2:389/"
      SKIP_INIT_CONFIG: "true"
    ports:
      - "389:389"
    volumes:
      - /var/local/dcm4chee-arc/ldap:/var/lib/openldap/openldap-data
      - /var/local/dcm4chee-arc/slapd.d:/etc/openldap/slapd.d

  5. 在docker-compose.yml同级目录下，执行以下操作。

    1. 启动LDAP服务。

      docker-compose -p dcm4chee up -d

    2. 获取LDAP容器ID。

      docker container ls

    3. 开启同步功能。

      docker exec <ldap-container-id> prepare-replication
docker exec <ldap-container-id> enable-replication

    4. 可选：查看同步配置状态。

      # -xw****为启动LDAP服务时配置的密钥。该参数可通过LDAP_ROOTPASS环境变量进行配置，默认值为secret。
ldapsearch -LLLsbase -xw**** -Dcn=admin,dc=dcm4che,dc=org -b "dicomDeviceName=dcm4chee-arc,cn=Devices,cn=DICOM Configuration,dc=dcm4che,dc=org" dicomVendorData | head

      同步任务启动成功后，返回如下信息：

      dn: dicomDeviceName=dcm4chee-arc,cn=Devices,cn=DICOM Configuration,dc=dcm4che,
 dc=org
dicomVendorData:: UEsDBBQAAAAAAKVbclMAAAAAAAAAAAAAAAALAAAAdGh1bWJuYWlscy9QSwME
 FAACAAgANWxIUhxjQjGkBgAAeQcAABEAAAB0aHVtYm5haWxzL2tvLnBuZ83V+zub5xsA8JdQh1Bpa
 ****
      说明

      除以上配置项以外，slapd-dcm4chee镜像还支持配置其他参数。更多信息，请参见dcm4che-dockerfiles。

  6. 创建负载均衡CLB实例。

    1. 登录传统型负载均衡CLB控制台。

    2. 在实例管理页面，单击创建传统型负载均衡。

    3. 在实例购买页面，根据以下要求完成指定配置项，其他选项保留默认配置。

      配置项

      示例值

      地域和可用区

      地域选择华东 2 （上海），可用区选择华东 2 可用区 L。

      备可用区

      选择华东 2 可用区 G。

      实例名称

      输入slb-dicom-ldap。

      实例规格

      选择简约型(slb.s1.small)。

      实例类型

      选择私网。

      网络类型

      选择专有网络

      专有网络

      选择步骤一中创建的VPC： vpc-dicom-sh。

    4. 单击立即购买，然后按照页面指引完成订单支付。

  7. 配置负载均衡CLB实例。

    1. 在实例管理页面，找到目标实例slb-dicom-ldap，然后在操作列单击监听配置向导。

    2. 在协议&监听配置向导，负载均衡协议选择TCP、监听端口选择389，然后单击下一步。

    3. 在后端服务器配置向导，单击主备服务器组，然后选择已创建的服务器组ecs-dicom-ldap-l-01和ecs-dicom-ldap-g-01。

步骤四：部署DICOM管控服务

以下步骤为基于dcm4che/dcm4chee-arc-psql镜像部署DICOM管控服务，该服务主要用于为运维人员提供管理和查询页面。本示例中采用单点部署，您可以根据实际的业务情况，选择其他部署方案。

  1. 创建名为ecs-dicom-arc-l-01的ECS实例。具体操作，请参见通过控制台使用ECS实例（快捷版）。

    通过云服务器ECS管理控制台创建ECS实例ecs-dicom-arc-l-01时，按以下要求完成指定配置项，其他选项保留默认配置。

    配置项

    示例值

    地域

    选择华东 2 （上海）。

    可用区

    选择可用区L。

    存储

    选择普通云盘、100 GiB、PL0（单盘IOPS性能上限1万）。

    规格

    选择通用型 g7 / ecs.g7.xlarge（4vCPU 16 GiB）。

    专有网络

    选择步骤一中创建的VPC： vpc-dicom-sh。

    公共镜像

    选择Ubuntu 18.04 64位

  2. 登录ECS实例，执行以下命令完成初始化操作。

    apt-get update
apt-get upgrade -y
apt install ca-certificates curl gnupg pass lsb-release docker  docker-compose postgresql-client-10 -y

  3. 执行以下命令从容器镜像服务ACR企业版实例中拉取镜像。

    docker login --username=****@test.aliyunid.com acr-ee-***-registry-vpc.cn-shanghai.cr.aliyuncs.com
docker pull acr-ee-***-registry-vpc.cn-shanghai.cr.aliyuncs.com/dicom/dcm4chee-arc-psql:5.25.0

  4. 初始化数据库。

    1. 将dcm4chee-arc-5.25.0-psql.zip压缩包上传到ECS的/home目录下，然后解压。

    2. 执行以下命令创建表和索引。

      psql -h pgm-uf***.pg.rds.aliyuncs.com pacsdb pacs < /home/dcm4chee-arc-5.25.0-psql/sql/create-psql.sql
psql -h pgm-uf***.pg.rds.aliyuncs.com pacsdb pacs < /home/dcm4chee-arc-5.25.0-psql/sql/create-fk-index.sql
psql -h pgm-uf***.pg.rds.aliyuncs.com pacsdb pacs < /home/dcm4chee-arc-5.25.0-psql/sql/create-case-insensitive-index.sql

  5. 配置启镜像启动脚本。

    1. 执行以下命令配置docker-compose.yml文件。

      version: "3"
services:
  arc:
    image: acr-ee-***-registry-vpc.cn-shanghai.cr.aliyuncs.com/dicom/dcm4chee-arc-psql:5.25.0
    logging:
      driver: json-file
      options:
        max-size: "10m"
    ports:
      - "8080:8080"
      - "8443:8443"
      - "9990:9990"
      - "9993:9993"
      - "11112:11112"
      - "2762:2762"
      - "2575:2575"
      - "12575:12575"
    env_file: docker-compose.env
    environment:
      WILDFLY_CHOWN: /opt/wildfly/standalone
    volumes:
      - /etc/localtime:/etc/localtime:ro
      - /etc/timezone:/etc/timezone:ro
      - /var/local/dcm4chee-arc/wildfly:/opt/wildfly/standalone

    2. 执行以下命令配置docker-compose.env文件。

      其中，LDAP指向ecs-dicom-ldap-l-01。

      POSTGRES_DB=pacsdb
POSTGRES_USER=pacs
POSTGRES_PASSWORD=pacs***
POSTGRES_HOST=pgm-uf***.pg.rds.aliyuncs.com
LDAP_URL=ldap://172.18.92.187:389

    3. 在docker-compose.yml同级目录下，执行以下命令启动容器镜像服务ARC。

      docker-compose -p dcm4chee up -d

    4. 可选：执行以下命令查看容器镜像服务ARC启动状态。

      tail -f /var/local/dcm4chee-arc/wildfly/log/server.log

  6. 添加OSS存储介质。

    1. 创建ldap_config.ldif文件，并通过LDAP的ldapadd导入配置参数。ldap_config.ldif配置内容如下：

      version: 1
dn: dcmStorageID=alicloud-oss,dicomDeviceName=dcm4chee-arc,cn=Devices,cn=DICOM Configuration,dc=dcm4che,dc=org
objectClass: dcmStorage
dcmStorageID: alicloud-oss
dcmURI: jclouds:s3:https://oss-cn-shanghai-internal.aliyuncs.com
dcmDigestAlgorithm: MD5
dcmProperty: container=examplebucket
dcmProperty: jclouds.s3.virtual-host-buckets=true
dcmProperty: credential=<secret-key>
dcmProperty: identity=<access-key>
dcmProperty: jclouds.strip-expect-header=true
dcmProperty: containerExists=true
dcmProperty: jclouds.trust-all-certs=true

    2. 执行以下命令导入配置文件。

      # -xw****为启动LDAP时配置的密钥。
#172.18.92.175
ldapadd -xw**** -D cn=admin,dc=dcm4che,dc=org -H ldap://172.18.92.187:389 -f ldap_config.ldif

  7. 配置OSS作为存储后端。

    1. 创建ldap_config.ldif文件，并通过LDAP的ldapadd导入配置参数。ldap_config.ldif配置内容如下：

      version: 1

dn: dicomAETitle=DCM4CHEE,dicomDeviceName=dcm4chee-arc,cn=Devices,cn=DICOM Configuration,dc=dcm4che,dc=org
changetype: modify
replace: dcmObjectStorageID
dcmObjectStorageID: alicloud-oss

    2. 执行以下命令导入配置文件。

      ldapmodify -xw**** -D cn=admin,dc=dcm4che,dc=org -H ldap://172.18.92.187:389 -f ldap_config.ldif

  8. 执行以下命令导入测试数据。

    docker run --network=dcm4chee_default --rm acr-ee-***-registry-vpc.cn-shanghai.cr.aliyuncs.com/dicom/dcm4che-tools:5.25.0 storescu -cDCM4CHEE@dcm4chee_arc_1:11112 /opt/dcm4che/etc/testdata/dicom

步骤五：部署DICOMweb服务

您需要在SAE应用中部署DICOMweb服务，部署完成后可添加私网SLB实现同VPC内所有应用间的互相访问。

  1. 创建应用。

    1. 登录Serverless应用引擎SAE控制台。

    2. 在左侧导航栏，单击应用列表，然后单击创建应用 。

    3. 在应用基本信息页面，按如下要求完成各配置项，然后单击下一步：应用部署配置。

      配置项

      示例值

      应用名称

      输入DicomSerivce。

      专有网络配置

      选择自定义配置，然后在右侧下拉选择已创建的VPC vpc-dicom-sh 。

      命名空间

      选择默认。

      vSwitch

      选择已创建的交换机vsw-dicom-sh-l和vsw-dicom-sh-g。

      安全组

      选择已有的安全组。如果此前未创建安全组，请按照界面指引创建新的安全组。

      应用实例数

      选择2。

      VCPU

      选择8 Core。

      内存

      选择32 GiB。

    4. 在应用部署配置页面，按如下要求完成指定配置项，其他选项保持默认配置，然后单击下一步：确认规格。

      配置项

      示例值

      应用部署方式

      选择镜像。

      配置镜像

      选择我的阿里云镜像，并设置为dicom/dcm4chee-arc-psql:5.25.0 。

      环境变量

      输入以下内容：

      POSTGRES_USER = pacs
POSTGRES_HOST = pgm-uf**.pg.rds.aliyuncs.com
POSTGRES_PASSWORD = pacs****
POSTGRES_DB = pacsdb
LDAP_URL = ldap://172.18.92.189:389

    5. 按界面指引完成应用的创建。创建完成后，实例分配的IP地址分别为172.18.92.190和172.18.18.113。

  2. 为已创建的应用添加私网SLB访问，然后将HTTP端口配置为8080。具体操作，请参见为应用绑定CLB。

    配置完成后，您可以获取到的私网访问地址为172.18.92.191:8080。

  3. 登录名为ecs-dicom-arc-l-01的ECS实例，依次执行如下命令测试部署的实例以及私网SLB是否正常运行。

    curl -v "http://172.18.92.190:8080/dcm4chee-arc/aets/DCM4CHEE/rs/patients?limit=21&includefield=all&offset=0"
curl -v "http://172.18.18.113:8080/dcm4chee-arc/aets/DCM4CHEE/rs/patients?limit=21&includefield=all&offset=0"
curl -v "http://172.18.92.191:8080/dcm4chee-arc/aets/DCM4CHEE/rs/patients?limit=21&includefield=all&offset=0"

    正常情况返回信息如下：

    HTTP/1.1 200 OK
< Date: Thu, 23 Dec 2021 13:25:25 GMT
< Content-Type: application/dicom+json
< Transfer-Encoding: chunked
< Connection: keep-alive
< Access-Control-Allow-Origin: *
< Cache-Control: no-cache
< Access-Control-Allow-Headers: origin, content-type, accept, authorization
< Access-Control-Allow-Credentials: true
< Access-Control-Allow-Methods: GET, POST, PUT, DELETE, OPTIONS, HEAD
<
* Connection #0 to host 172.18.92.191 left intact
[{"00100010":{"vr":"PN","Value":[{"Alphabetic":"DOE^J1"}]},"00100020":{"vr":"LO","Value":["583295"]},"00100021":{"vr":"LO"},"00100030":{"vr":"DA"},"00100040":{"vr":"CS","Value":["M"]},"00201200":{"vr":"IS","Value":["1"]},"77770010":{"vr":"LO","Value":["DCM4CHEE Archive 5"]},"77771010":{"vr":"DT","Value":["20211223143303.778+0000"]},"77771011":{"vr":"DT","Value":["20211223143303.786+0000"]}

步骤六：部署访问网关

通过在函数计算中部署Nginx代理来转发请求，以提供访问管控和资源隔离的能力。

  1. 构建反向代理镜像。

    1. 登录名为ecs-dicom-arc-l-01的ECS实例，在配置文件default.conf.template中编写转发规则。

      default.conf.template配置内容如下：

      upstream dicom_server
{
    server ${DICOM_SERVER_HOST}:${DICOM_SERVER_PORT};
}

upstream ${DICOM_CUSTOM_DOMAIN}
{
    server ${DICOM_SERVER_HOST}:${DICOM_SERVER_PORT};
}

server
{
    listen 80;
    server_name  localhost;

    location ~/${DICOM_FUNCTION_PATH}/dcm4chee-arc/aets/DCM4CHEE/(rs|wado|dimes)/(.+){
        proxy_pass http://dicom_server/dcm4chee-arc/aets/DCM4CHEE/$1/$2;
    }

    location ~/dcm4chee-arc/aets/DCM4CHEE/(rs|wado|dimes)/(.+){
        proxy_pass http://${DICOM_CUSTOM_DOMAIN}/dcm4chee-arc/aets/DCM4CHEE/$1/$2;
    }

    location / {
        return 403;
    }
}

    2. 在与default.conf.template文件同级目录下，编写Dockerfile文件，内容如下：

      FROM acr-ee-test-registry-vpc.cn-shanghai.cr.aliyuncs.com/dicom/nginx:1.21.4
RUN  mkdir -p /etc/nginx/templates/
COPY default.conf.template /etc/nginx/templates/default.conf.template

    3. 执行如下命令生成镜像，并推送到容器镜像服务中，待后续配置函数计算时使用。

      docker build -t acr-ee-***-registry-vpc.cn-shanghai.cr.aliyuncs.com/dicom/nginx:1.21.4-dicom-revproxy-0.1 .
docker push acr-ee-***-registry-vpc.cn-shanghai.cr.aliyuncs.com/dicom/nginx:1.21.4-dicom-revproxy-0.1

  2. 配置域名解析到您的函数计算对应地域的Endpoint。具体操作，请参见配置域名解析。

  3. 创建服务。

    1. 登录函数计算控制台。

    2. 在左侧导航栏，单击服务及函数。

    3. 在顶部菜单栏，选择华东2（上海）地域。

    4. 在服务列表页面，单击创建服务。

    5. 在创建服务页面，填写服务名称dicomweb，然后单击确定。

  4. 编辑服务。

    1. 在服务列表页面，单击已创建的服务dicomweb右侧操作栏下的配置。

    2. 在编辑服务页面，角色配置、日志配置、链路追踪配置、存储配置区域均保持默认选项。仅需按如下要求完成网络配置区域的指定配置项。

      配置项

      示例值

      允许函数访问 VPC 内资源

      选中是。

      配置方式

      选中自定义配置。

      专有网络

      选择已创建的专有网络vpc-dicom-sh。

      交换机

      选择已创建的交换机vsw-dicom-sh-g。

      允许函数访问公网

      选中否。

      仅允许指定 VPC 调用函数

      选中否。

  5. 创建函数。

    1. 单击已创建的服务名称dicomweb。

    2. 在函数管理页面，单击创建函数。

    3. 在创建函数页面，选中使用容器镜像创建，按如下要求完成指定配置项，其他选项保持默认配置。

      配置项

      示例值

      名称

      填写do。

      容器镜像

      选择acr-ee-***-registry-vpc.cn-shanghai.cr.aliyuncs.com/dicom/nginx:1.21.4-dicom-revproxy-0.1。

      监听端口

      输入80。

      运行环境

      选择Custom Container。

      单实例并发数

      选择100。

      内存规格

      选择4 GB。

      环境变量

      输入以下内容：

      # 填写为函数绑定的自定义域名。
DICOM_CUSTOM_DOMAIN = www.dicomweb-***.com
# 填写测试接口调用请求地址中的PATH。
DICOM_FUNCTION_PATH = 2016-08-15/proxy/dicomweb.LATEST/do
# 填写步骤五生成的私网访问地址。
DICOM_SERVER_HOST = 172.18.92.191
# 填写步骤五配置的端口号。
DICOM_SERVER_PORT = 8080
      重要

      启动通过函数计算Custom Container方式创建的访问网关服务时，耗时会达到200~300ms。您可以通过配置预留实例的方式降低冷启动对业务的影响。结合本示例场景，最小实例数配置为1，其他参数保持默认配置。其他场景请结合实际情况进行配置。具体操作，请参见弹性管理（含预留模式）。

  6. 添加自定义域名www.dicomweb-***.com并添加路由配置。具体操作，请参见添加自定义域名。

    按指定要求完成路由设置，其他选项保留默认配置。

    配置项

    示例值

    路径

    设置为/dcm4chee-arc/aets/DCM4CHEE/*。

    服务名称

    选择dicomweb。

    函数名称

    选择do。

    版本或别名

    选择LATEST。

  7. 测试接口调用情况。

    1. 单击创建的函数do。

    2. 单击触发器管理页签，记录同步创建的触发器右侧的配置信息中的请求地址 http://13****.cn-shanghai.fc.aliyuncs.com/2016-08-15/proxy/dicomweb.LATEST/do/。

    3. 通过以下两种方式测试接口调用情况。

      • 通过默认地址测试接口调用情况

        • 查询patients信息

          curl -v "http://13****.cn-shanghai.fc.aliyuncs.com/2016-08-15/proxy/dicomweb.LATEST/do/dcm4chee-arc/aets/DCM4CHEE/rs/patients?limit=21&includefield=all&offset=0"

          正常情况下返回如下信息：

          [{"00100010":{"vr":"PN","Value":[{"Alphabetic":"DOE^J1"}]},"00100020":{"vr":"LO","Value":["583295"]},"00100030":{"vr":"DA"},"00100040":{"vr":"CS","Value":["M"]}}]

        • 查询PatientID为583295的studies信息：

          curl -v "http://www.dicomweb-***.com//dcm4chee-arc/aets/DCM4CHEE/rs/studies?limit=21&includefield=all&offset=0&PatientID=583295"

          正常情况下返回如下信息：

          [{"00080020":{"vr":"DA","Value":["20170716"]},"00080030":{"vr":"TM","Value":["154736"]},"00080050":{"vr":"SH","Value":["MOF5026"]},"00080054":{"vr":"AE","Value":["DCM4CHEE"]},"00080056":{"vr":"CS","Value":["ONLINE"]},"00080061":{"vr":"CS","Value":["MR"]},"00080090":{"vr":"PN","Value":[{"Alphabetic":"NELL^FREDERICK^P^DR"}]},"00081190":{"vr":"UR","Value":["http://dicom_server/dcm4chee-arc/aets/DCM4CHEE/rs/studies/1.113654.3.13.1026"]},"00100010":{"vr":"PN","Value":[{"Alphabetic":"DOE^J1"}]},"00100020":{"vr":"LO","Value":["583295"]},"00100030":{"vr":"DA"},"00100040":{"vr":"CS","Value":["M"]},"0020000D":{"vr":"UI","Value":["1.113654.3.13.1026"]},"00200010":{"vr":"SH","Value":["RP1026"]},"00201206":{"vr":"IS","Value":["1"]},"00201208":{"vr":"IS","Value":["16"]}}]

      • 通过域名的方式测试接口调用情况

        • 查询patients信息：

          curl -v "http://www.dicomweb-***.com/dcm4chee-arc/aets/DCM4CHEE/rs/patients?limit=21&includefield=all&offset=0"

          正常情况下返回如下信息：

          [{"00100010":{"vr":"PN","Value":[{"Alphabetic":"DOE^J1"}]},"00100020":{"vr":"LO","Value":["583295"]},"00100030":{"vr":"DA"},"00100040":{"vr":"CS","Value":["M"]}}]

        • 查询PatientID为583295的studies信息：

          curl -v "http://www.dicomweb-***.com/dcm4chee-arc/aets/DCM4CHEE/rs/studies?limit=21&includefield=all&offset=0&PatientID=583295"

          正常情况下返回如下信息：

          [{"00080020":{"vr":"DA","Value":["20170716"]},"00080030":{"vr":"TM","Value":["154736"]},"00080050":{"vr":"SH","Value":["MOF5026"]},"00080054":{"vr":"AE","Value":["DCM4CHEE"]},"00080056":{"vr":"CS","Value":["ONLINE"]},"00080061":{"vr":"CS","Value":["MR"]},"00080090":{"vr":"PN","Value":[{"Alphabetic":"NELL^FREDERICK^P^DR"}]},"00081190":{"vr":"UR","Value":["http://www.dicomweb-***.com/dcm4chee-arc/aets/DCM4CHEE/rs/studies/1.113654.3.13.1026"]},"00100010":{"vr":"PN","Value":[{"Alphabetic":"DOE^J1"}]},"00100020":{"vr":"LO","Value":["583295"]},"00100030":{"vr":"DA"},"00100040":{"vr":"CS","Value":["M"]},"0020000D":{"vr":"UI","Value":["1.113654.3.13.1026"]},"00200010":{"vr":"SH","Value":["RP1026"]},"00201206":{"vr":"IS","Value":["1"]},"00201208":{"vr":"IS","Value":["16"]}}]

        • 上传DICOM数据：

          echo -ne "\r\n--myboundary\r\nContent-Type: application/dicom\r\n\r\n" > mime.dicom.head
echo -ne "\r\n--myboundary--" > mime.tail
cat mime.dicom.head dicom-file1.dcm mime.tail > dicom.mime
curl -X POST -H "Content-Type: multipart/related; type=\"application/dicom\"; boundary=myboundary"  http://www.dicomweb-***.com/dcm4chee-arc/aets/DCM4CHEE/rs/studies --data-binary @dicom.mime

          正常情况下返回如下信息：

          {"00081190":{"vr":"UR","Value":["http://www.dicomweb-***.com/dcm4chee-arc/aets/DCM4CHEE/rs/studies/2.25.69929638918751914792556351597790946979"]},"00081199":{"vr":"SQ","Value":[{"00081150":{"vr":"UI","Value":["2.25.326410046515557697819279767240864278552"]},"00081155":{"vr":"UI","Value":["2.25.117261743442166561672617116550216377921"]},"00081190":{"vr":"UR","Value":["http://www.dicomweb-***.com/dcm4chee-arc/aets/DCM4CHEE/rs/studies/2.25.69929638918751914792556351597790946979/series/2.25.144996685350575051252979153755370108609/instances/2.25.117261743442166561672617116550216377921"]}}]}}

  8. 配置访问鉴权。

    默认情况下，支持匿名调用触发器函数，即任何人都可以发送请求来调用函数。请通过以下步骤配置访问鉴权，从而降低函数调用的风险。

    1. 在已创建函数的触发器管理中开启认证功能。具体操作，请参见触发器管理。

    2. 访问触发器函数。

      • 通过默认域名访问触发器函数

        以下以Python SDK通过默认域名调用触发器函数为例，其他语言访问触发器函数的示例，请参见使用SDK执行HTTP触发器函数。

        import fc2
client = fc2.Client(
    endpoint='http://13**.cn-shanghai.fc.aliyuncs.com',
    # 阿里云账号AccessKey拥有所有API的访问权限，风险很高。强烈建议您创建并使用RAM用户进行API访问或日常运维，请登录RAM控制台创建RAM用户。
    accessKeyID = 'yourAccessKeyId',
    accessKeySecret = 'yourAccessKeySecret'

params = {
    'offset': '0',
    'includefield': 'all',
    'limit': '21',
}

req = client.do_http_request( "GET", "dicom.LATEST", "do", "dcm4chee-arc/aets/DCM4CHEE/rs/patients", headers={}, params=params)
print (req)

      • 通过自定义域名访问触发器函数

        # -*- coding: utf-8 -*-
import requests
import fc2
import email

fc_host = 'http://www.dicomweb-***.com'
fc_path = '/dcm4chee-arc/aets/DCM4CHEE/rs/studies'

client = fc2.Client(
    endpoint='http://13**.cn-shanghai.fc.aliyuncs.com',
    # 阿里云账号AccessKey拥有所有API的访问权限，风险很高。强烈建议您创建并使用RAM用户进行API访问或日常运维，请登录RAM控制台创建RAM用户。
    accessKeyID = 'yourAccessKeyId',
    accessKeySecret = 'yourAccessKeySecret'

headers = {
    'date': email.utils.formatdate(usegmt=True),
    'content-type': 'application/json',
    'content-length': '0',
}

params = {
    'offset': '0',
    'includefield': 'all',
    'limit': '21',
}
headers['authorization'] = client.auth.sign_request("GET", fc_path, headers, unescaped_queries=params)
response = requests.get(fc_host + fc_path, headers=headers, params=params)
print (response)
