本文介绍如何使用阿里云资源编排服务 ROS 通过 YAML 模板，一次性自动创建完整的云基础设施并完成数据库初始化。适用于需要快速、可重复地搭建 ECS+RDS 环境的场景。

方案概述

业务场景

在阿里云专有网络（VPC）中创建一台 ECS 云服务器和一个 RDS MySQL 数据库实例，ECS 通过 VPC 内网连接 RDS，并利用云助手（RunCommand）在 ECS 上自动执行 SQL 脚本完成数据库数据初始化。

创建的资源清单

序号	资源名称	ROS 资源类型	用途说明
1	专有网络 VPC	`ALIYUN::ECS::VPC`	提供隔离的网络环境，所有资源部署在同一 VPC 内。
2	交换机 `VSwitch`	`ALIYUN::ECS::VSwitch`	在 VPC 中划分子网网段，指定可用区。
3	安全组 `SecurityGroup`	`ALIYUN::ECS::SecurityGroup`	控制 ECS 的网络访问规则（入站/出站）。
4	ECS 云服务器实例	`ALIYUN::ECS::Instance`	运行数据初始化脚本的计算节点。
5	RDS MySQL 实例	`ALIYUN::RDS::DBInstance`	目标数据库，存储初始化数据。
6	数据库账号	`ALIYUN::RDS::Account`	RDS 登录账号，供 ECS 连接数据库使用。
7	云助手命令	`ALIYUN::ECS::RunCommand`	在 ECS 上远程执行 Shell 脚本，完成数据导入。

部署完成后获得的结果

模板成功执行后，您将获得：

一个完整的 VPC 网络环境（包含 VPC、交换机、安全组）。
一台 ECS 云服务器实例（已配置网络和安全组）。
一个 RDS MySQL 8.0 数据库实例（已创建数据库和超级账号）。
数据库中已自动导入 MySQL 官方 employees 测试数据集（约 30 万条记录）。

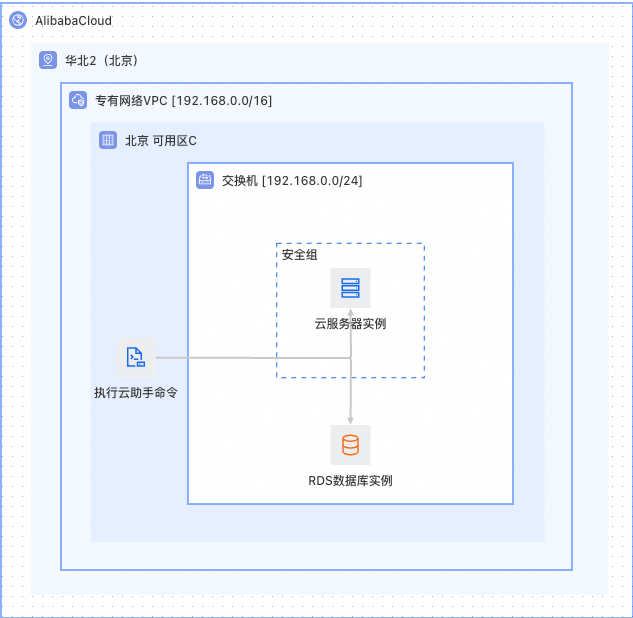

架构图

前提条件

在使用本方案前，请确认以下条件：

账号权限：阿里云账号需要具有以下产品的创建权限：ECS、RDS、VPC、云助手。
基础知识：了解 ROS 模板的基本语法和结构，请参见模板快速入门。

模板编写教程

本教程分两个阶段演示模板编写过程：

阶段一（基础版）：使用固定参数值，专注于理解资源定义和依赖关系。
阶段二（进阶版）：参数化所有可变配置，添加动态参数筛选和参数分组。

阶段一：基础模板——定义资源及其依赖关系

Step 1：定义基础网络资源（VPC + vSwitch + 安全组）

网络资源是所有其他资源的基础，需要最先创建。以下示例定义了 Vpc、VSwitch、EcsSecurityGroup 三个基础网络资源：

Resources:
  Vpc:
    Type: ALIYUN::ECS::VPC  # 创建专有网络
    Properties:
      CidrBlock: 192.168.0.0/16  # VPC 地址段，可容纳 65534 个内网 IP
      VpcName:
        Ref: ALIYUN::StackName  # 伪参数：使用资源栈名称作为 VPC 名称

  VSwitch:
    Type: ALIYUN::ECS::VSwitch  # 在 VPC 中创建交换机（子网）
    Properties:
      VSwitchName:
        Ref: ALIYUN::StackName
      VpcId:
        Ref: Vpc  # Ref 引用资源：返回 Vpc 的 VpcId（隐式依赖，ROS 会先创建 Vpc）
      ZoneId: cn-beijing-h  # 此场景以北京 H可用区为示例
      CidrBlock: 192.168.0.0/24  # 子网地址段，必须是 VPC 地址段的子集

  EcsSecurityGroup:
    Type: ALIYUN::ECS::SecurityGroup  # 创建安全组
    Properties:
      SecurityGroupName:
        Ref: ALIYUN::StackName
      VpcId:
        Ref: Vpc  # 安全组绑定到 VPC
      SecurityGroupIngress:  # 入站规则：允许所有入站流量，可根据业务实际需求调整
        - PortRange: '-1/-1'
          Priority: 1
          IpProtocol: all
          SourceCidrIp: 0.0.0.0/0
          NicType: intranet

关键知识点：

VpcName、VSwitchName、SecurityGroupName 等自定义名称使用伪参数 ALIYUN::StackName，部署后可通过资源栈名称快速识别相关资源。
安全组的访问规则可按业务需求自定义，如：
- 需要在外部访问 Web 服务，可开启入方向 HTTP 80/8080 端口。
- 需要通过 SSH 登录服务器，可开启入方向 SSH 22 端口。

Step 2：定义数据库资源（RDS 实例 + 数据库账号）

以下示例定义 DBInstance和 Account：

Resources:
  DBInstance:
    Type: ALIYUN::RDS::DBInstance  # 创建 RDS MYSQL 数据库实例
    Properties:
      ZoneId: cn-beijing-h
      VpcId:
        Ref: Vpc  # 将 RDS 部署在同一 VPC 中（与 ECS 内网互通的关键）
      VSwitchId:
        Ref: VSwitch # 指定交换机，确保与 ECS 在同一子网
      Engine: MySQL  # 数据库引擎类型
      EngineVersion: '8.0'  # MYSQL版本
      DBInstanceClass: mysql.n2e.medium.1  # 实例规格（2 核 4 GB）
      DBInstanceStorage: 10  # 存储空间 10 GB
      MultiAZ: false
      DBInstanceNetType: Intranet  # 内网类型（VPC 网络）
      DBMappings:  # 创建初始数据库
        - CharacterSetName: utf8  # 字符集
          DBName: employees  # 数据库名称
      SecurityIPList: 0.0.0.0/0  # RDS 白名单（允许 VPC 内所有 IP 连接）

  Account:
    Type: ALIYUN::RDS::Account  # 创建 RDS 数据库账号
    DependsOn:
      - DBInstance
    Properties:
      DBInstanceId:
        # Fn::GetAtt 获取资源的输出属性（非主标识符的其他属性）
        Fn::GetAtt:
          - DBInstance  # 资源逻辑名
          - DBInstanceId  # 要获取的属性名
      AccountPassword: Admin@2791
      AccountType: Super  # 超级账号（拥有所有数据库权限）
      AccountName: rdsuser  # 账号名称

关键知识点：

Ref 和 Fn::GetAtt 的区别：
- Ref 返回资源的主标识符（如 VPC 的 VpcId）
- Fn::GetAtt 返回资源的相关属性（如 RDS 的 InnerConnectionString）。

Step 3：定义 ECS 实例相关资源

以下示例定义 EcsInstance 和 InstanceRunCommand：

Resources:
  EcsInstance:
    Type: ALIYUN::ECS::Instance  # 创建 ECS 云服务器
    Properties:
      VpcId:
        Ref: Vpc
      SecurityGroupId:
        Ref: EcsSecurityGroup
      VSwitchId:
        Ref: VSwitch  # 与 RDS 部署在同一交换机，确保内网互通
      ImageId: centos_7  # 操作系统镜像： CentOS 7
      AllocatePublicIP: true  # 开启公网 IP
      InstanceType: ecs.c5.large
      SystemDiskSize: 40
      SystemDiskCategory: cloud_essd  # ESSD 云盘
      Password: ******

  InstanceRunCommand:
    Type: ALIYUN::ECS::RunCommand  # 云助手： 在 ECS 上远程执行命令
    DependsOn:
      - Account  # 显式依赖：等数据库账号创建完毕后再连接
    Properties:
      CommandContent:
        # Fn::Sub 函数：字符串变量替换
        # 语法：Fn::Sub: [模板字符串, {变量名: 变量值}]
        # 模板字符串中使用 ${变量名} 引用变量
        Fn::Sub:
          - |
            #!/bin/bash
            # 1. 安装 MYSQL 客服端和解压工具
            yum -y install holland-mysqldump.noarch unzip
            # 2. 从 OSS 下载 MYSQL 官方测试数据集
            wget -P /tmp https://ros-userdata-resources.oss-cn-beijing.aliyuncs.com/MySQL/test_db-master.zip
            # 3. 解压数据文件
            unzip /tmp/test_db-master.zip -d /tmp/
            # 4. 通过 RDS 内网地址连接数据库并执行 SQL 导入
            mysql -h${DBConnectString} -p3306 -urdsuser -pAdmin@2791 < /tmp/test_db-master/employees.sql
          - DBConnectString:
              # 获取RDS实例的内网连接地址（如：rm-xxx.mysql.rds.aliyuncs.com）
              Fn::GetAtt:
                - DBInstance
                - InnerConnectionString  # RDS 实例创建后自动生成的 VPC 内网连接域名
      Type: RunShellScript  # 命令类型： Shell 脚本
      InstanceIds:  # 目标 ECS 实例列表
        - Fn::GetAtt:
            - EcsInstance
            - InstanceId
      Timeout: '500'  # 命令执行超市时间：500 秒

关键知识点：

InnerConnectionString 是 RDS 实例创建后自动生成的 VPC 内网连接域名。
AllocatePublicIP: false 时 ECS 无公网 IP，如需从公网下载文件，需确保 VPC 配置了 NAT 网关或将其改为 true。
使用 Ref 或 Fn::GetAtt 引用资源时，ROS 会自动判断依赖（隐式依赖）；只有两个资源间没有直接引用但业务上需要先后顺序时，才需要 DependsOn（显式依赖）。

说明

本示例中的初始化数据来自 MySQL 官方提供的 employees 测试数据集。为保证下载稳定性，建议将数据文件提前存放至 OSS Bucket 中，并替换 wget 的 URL 地址。

基础版完整模板

以下是将上述三个步骤合并后的完整可用模板：

ROSTemplateFormatVersion: '2015-09-01'
Description:
  zh-cn: 创建VPC网络环境，部署ECS和RDS MySQL实例，通过云助手自动连接RDS并导入测试数据
  en: Create VPC network, deploy ECS and RDS MySQL instances, auto-initialize database via RunCommand
Parameters:
Resources:
  # === 基础网络层 ===
  Vpc:
    Type: ALIYUN::ECS::VPC
    Properties:
      CidrBlock: 192.168.0.0/16
      VpcName:
        Ref: ALIYUN::StackName

  VSwitch:
    Type: ALIYUN::ECS::VSwitch
    Properties:
      VSwitchName:
        Ref: ALIYUN::StackName
      VpcId:
        Ref: Vpc
      ZoneId: cn-beijing-h
      CidrBlock: 192.168.0.0/24

  EcsSecurityGroup:
    Type: ALIYUN::ECS::SecurityGroup
    Properties:
      SecurityGroupName:
        Ref: ALIYUN::StackName
      VpcId:
        Ref: Vpc
      SecurityGroupIngress:
        - PortRange: '-1/-1'
          Priority: 1
          IpProtocol: all
          SourceCidrIp: 0.0.0.0/0
          NicType: intranet

  # === 数据库层 ===
  DBInstance:
    Type: ALIYUN::RDS::DBInstance
    Properties:
      ZoneId: cn-beijing-h
      VpcId:
        Ref: Vpc
      VSwitchId:
        Ref: VSwitch
      Engine: MySQL
      EngineVersion: '8.0'
      DBInstanceClass: mysql.n2e.medium.1
      DBInstanceStorage: 200
      MultiAZ: false
      DBInstanceNetType: Intranet
      DBMappings:
        - CharacterSetName: utf8
          DBName: employees
      SecurityIPList: 0.0.0.0/0

  Account:
    Type: ALIYUN::RDS::Account
    DependsOn:
      - DBInstance
    Properties:
      DBInstanceId:
        Fn::GetAtt:
          - DBInstance
          - DBInstanceId
      AccountPassword: Admin@2791
      AccountType: Super
      AccountName: rdsuser

  # === 计算层 + 初始化 ===
  EcsInstance:
    Type: ALIYUN::ECS::Instance
    Properties:
      VpcId:
        Ref: Vpc
      SecurityGroupId:
        Ref: EcsSecurityGroup
      VSwitchId:
        Ref: VSwitch
      ImageId: centos_7
      AllocatePublicIP: true
      InternetMaxBandwidthOut: 5
      InternetChargeType: PayByTraffic
      InstanceType: ecs.c5.large
      SystemDiskSize: 40
      SystemDiskCategory: cloud_essd
      Password: ******

  InstanceRunCommand:
    Type: ALIYUN::ECS::RunCommand
    DependsOn:
      - Account
    Properties:
      CommandContent:
        Fn::Sub:
          - |
            #!/bin/bash
            yum -y install holland-mysqldump.noarch unzip
            wget -P /tmp https://ros-userdata-resources.oss-cn-beijing.aliyuncs.com/MySQL/test_db-master.zip
            unzip /tmp/test_db-master.zip -d /tmp/
            mysql -h${DBConnectString} -p3306 -urdsuser -pAdmin@2791 < /tmp/test_db-master/employees.sql
          - DBConnectString:
              Fn::GetAtt:
                - DBInstance
                - InnerConnectionString
      Type: RunShellScript
      Sync: true
      InstanceIds:
        - Fn::GetAtt:
            - EcsInstance
            - InstanceId
      Timeout: '500'

Outputs:
  RDSInnerConnectionString:
    Description: RDS 内网连接地址
    Label: RDS 内网连接地址
    Value:
      Fn::GetAtt:
        - DBInstance
        - InnerConnectionString
  RDSPort:
    Description: RDS 端口
    Label: RDS 端口
    Value:
      Fn::GetAtt:
        - DBInstance
        - InnerPort
  ECSPrivateIp:
    Description: ECS 内网 IP
    Label: ECS 内网 IP
    Value:
      Fn::GetAtt:
        - EcsInstance
        - PrivateIp
  ECSPublicIp:
    Description: ECS 公网 IP
    Label: ECS 公网 IP
    Value:
      Fn::GetAtt:
        - EcsInstance
        - PublicIp

关键知识点与思考：

模板创建完资源后，可通过 Outputs 直接查询资源的内部属性，例如 RDS 内网连接地址、RDS 端口、ECS 内网 IP、ECS 公网 IP 等。

阶段二：进阶模板——参数化与动态配置

基础版模板中，ECS 的 InstanceType、SystemDiskCategory 和 RDS 的 DBInstanceClass 等属性使用了固定值。当需要在不同地域或不同规格下复用模板时，需要多次修改模板内容。而模板中多个参数之间往往存在依赖关系：ECS 实例规格受限于可用区（不同可用区有不同规格库存），系统盘类型又同时受限于可用区和实例规格。如果手动填写这些参数，很容易选到不可用的组合，导致部署失败。

通过以下优化，可以大幅提高模板的灵活性和可复用性：

参数化（Parameters）：将可变配置抽取为参数，部署时动态填写。
动态参数筛选（AssociationProperty）：让 ROS 控制台根据已选参数自动过滤可用选项。
参数分组（Metadata）：在控制台上按逻辑分组展示参数，提升填写体验。

参数依赖关系

以 ECS 实例规格、系统盘类型和 RDS 实例规格为例，参数之间的依赖链路如下：

VSwitchZoneId（可用区）  ← 基础参数，无前置依赖
    │
    ├──→ ECSInstanceType（ECS实例规格）
    │        │             依赖：ZoneId
    │        │
    │        └──→ ECSDiskCategory（系统盘类型）
    │                           依赖：ZoneId + InstanceType
    │
    └──→ DBInstanceClass（RDS实例规格）
                     依赖：ZoneId + Engine（固定值）

核心思路：先选可用区，再据此筛选 ECS 规格和 RDS 规格，最后根据可用区 + ECS 规格筛选磁盘类型。每一步都只展示当前条件下可用的选项，避免无效组合。

`AssociationProperty` 详解

1. VSwitchZoneId — 可用区（基础参数）

AssociationProperty 设为 ALIYUN::ECS::ZoneId时，控制台将自动列出当前地域下所有可用区。选择后，其他参数的选项列表会随之更新。

VSwitchZoneId:
  Type: String
  Label:
    zh-cn: 交换机可用区
    en: VSwitch Availability Zone
  Description:
    zh-cn: 选择交换机所在的可用区，ECS和RDS将部署在此可用区
    en: Select the availability zone for VSwitch, ECS and RDS will be deployed here
  AssociationProperty: ALIYUN::ECS::ZoneId

2. ECSInstanceType — ECS 实例规格

将 AssociationProperty 设为 ALIYUN::ECS::Instance::InstanceType，并通过 AssociationPropertyMetadata.ZoneId 关联 ${VSwitchZoneId}，筛选对应可用区下可用的规格。不同可用区的实例规格库存不同，不过滤则可能选到无货规格导致部署失败。

ECSInstanceType:
  Type: String
  Label:
    zh-cn: ECS实例规格
    en: ECS Instance Type
  Description:
    zh-cn: 选择ECS实例规格。列表已根据可用区自动过滤可用规格。
    en: Select ECS instance type. List is filtered by selected availability zone.
  AssociationProperty: ALIYUN::ECS::Instance::InstanceType
  AssociationPropertyMetadata:
    ZoneId: ${VSwitchZoneId}

3. ECSDiskCategory — 系统盘类型

将 AssociationProperty 设为 ALIYUN::ECS::Disk::SystemDiskCategory，同时关联 ${VSwitchZoneId} 和 ${ECSInstanceType}，过滤出对应可用区与实例规格共同支持的磁盘类型。系统盘类型的可用性同时取决于可用区（某些可用区不支持 ESSD）和实例规格（某些规格仅支持特定磁盘类型）。

ECSDiskCategory:
  Type: String
  Label:
    zh-cn: 系统盘类型
    en: System Disk Category
  Description:
    zh-cn: 选择系统盘类型。可选值：cloud_essd（ESSD 云盘）、cloud_ssd（SSD 云盘）、cloud_efficiency（高效云盘）
    en: "System disk type. Options: cloud_essd, cloud_ssd, cloud_efficiency"
  AssociationProperty: ALIYUN::ECS::Disk::SystemDiskCategory
  AssociationPropertyMetadata:
    ZoneId: ${VSwitchZoneId}
    InstanceType: ${ECSInstanceType}

4. DBInstanceClass — RDS 实例规格

将 AssociationProperty 设为 ALIYUN::RDS::Instance::InstanceType，关联 ${VSwitchZoneId} 和固定引擎类型 MySQL，过滤出对应可用区下支持 MySQL 的 RDS 实例规格。如果需要用户自选引擎，可新增 Engine 参数（AssociationProperty: ALIYUN::RDS::Engine::EngineId）再在此引用 ${Engine}。

DBInstanceClass:
  Type: String
  Label:
    zh-cn: RDS实例规格
    en: RDS Instance Class
  Description:
    zh-cn: 选择RDS实例规格。列表已根据数据库引擎和可用区自动过滤。
    en: Select RDS instance class, filtered by engine type and zone.
  AssociationProperty: ALIYUN::RDS::Instance::InstanceType
  AssociationPropertyMetadata:
    Engine: MySQL
    ZoneId: ${VSwitchZoneId}
    EngineVersion: '8.0'
    Category: Basic
    InstanceChargeType: Postpaid

动态参数筛选模板示例：

Parameters:
  VSwitchZoneId:
    Type: String
    Label:
      zh-cn: 交换机可用区
      en: VSwitch Availability Zone
    Description:
      zh-cn: 选择交换机所在的可用区，ECS和RDS将部署在此可用区
      en: Select the availability zone for VSwitch, ECS and RDS will be deployed here
    AssociationProperty: ALIYUN::ECS::ZoneId

  ECSInstanceType:
    Type: String
    Label:
      zh-cn: ECS实例规格
    AssociationProperty: ALIYUN::ECS::Instance::InstanceType
    AssociationPropertyMetadata:
      ZoneId: ${VSwitchZoneId}

  ECSDiskCategory:
    Type: String
    Label:
      zh-cn: 系统盘类型
      en: System Disk Category
    Description:
      zh-cn: 选择系统盘类型。可选值：cloud_essd(ESSD云盘)、cloud_ssd(SSD云盘)、cloud_efficiency(高效云盘)
      en: "System disk type. Options: cloud_essd, cloud_ssd, cloud_efficiency"
    AssociationProperty: ALIYUN::ECS::Disk::SystemDiskCategory
    AssociationPropertyMetadata:
      ZoneId: ${VSwitchZoneId}
      InstanceType: ${ECSInstanceType}

  DBInstanceClass:
    Type: String
    Label:
      zh-cn: RDS实例规格
      en: RDS Instance Class
    Description:
      zh-cn: 选择RDS实例规格。列表已根据数据库引擎和可用区自动过滤。
      en: Select RDS instance class, filtered by engine type and zone.
    AssociationProperty: ALIYUN::RDS::Instance::InstanceType
    AssociationPropertyMetadata:
      Engine: MySQL
      ZoneId: ${VSwitchZoneId}

`AssociationProperty` 工作原理总结

在 ROS 控制台创建资源栈时，参数的选择过程是级联触发的：

选择可用区（VSwitchZoneId）。
ECS 实例规格下拉框自动刷新，仅显示该可用区有库存的规格。
RDS 实例规格下拉框自动刷新，仅显示该可用区支持 MySQL 的规格。
选择 ECS 实例规格后，系统盘类型下拉框自动刷新，仅显示该可用区 + 该规格共同支持的磁盘类型。

这样，每一步选择都只展示当前条件下可用的选项，从源头避免因参数组合无效导致的部署失败。

Metadata 参数分组

通过 Metadata 中的 ALIYUN::ROS::Interface 配置，可以将参数按逻辑分成多个组，控制台上会分组展示，大幅提升填写体验。

Metadata 语法结构：

Metadata:
  ALIYUN::ROS::Interface:
    ParameterGroups:           # 参数分组列表（必填）
      - Parameters:            # 该组包含的参数名列表（必填）
          - 参数名1
          - 参数名2
        Label:                 # 分组标题（必填）
          default:
            zh-cn: 中文标题
            en: English Title

语法规则：

ParameterGroups、Parameters、Label 都是必填项。
Metadata.ALIYUN::ROS::Interface.ParameterGroups.Parameters 中列出的参数名必须与 Parameters 段中定义的参数名完全一致。
未出现在任何分组中的参数，会在控制台显示在未分组区域。

本方案的分组设计：

本模板将 12 个参数按资源类型分成 3 组：

分组	包含参数
基础网络配置	交换机可用区 `VSwitchZoneId`、VPC 网段 `VpcCidrBlock`、交换机网段 `VSwitchCidrBlock`
ECS 实例配置	ECS 实例规格 `ECSInstanceType`、系统盘大小 `ECSDiskSize`、系统盘类型 `ECSDiskCategory`、ECS 实例密码`EcsInstancePassword`
数据库配置	RDS 实例规格`DBInstanceClass`、RDS 存储空间 `DBInstanceStorage`、数据库名称 `DBName`、数据库账号名称 `DBUsername`、数据库密码 `DBPassword`

MetaData分组模板示例：

Metadata:
  ALIYUN::ROS::Interface:
    ParameterGroups:
      - Parameters:
          - VSwitchZoneId
          - VpcCidrBlock
          - VSwitchCidrBlock
        Label:
          default:
            zh-cn: 基础网络配置
            en: Network Configuration
      - Parameters:
          - ECSInstanceType
          - ECSDiskSize
          - ECSDiskCategory
          - EcsInstancePassword
        Label:
          default:
            zh-cn: ECS实例配置
            en: ECS Instance Configuration
      - Parameters:
          - DBInstanceClass
          - DBInstanceStorage
          - DBName
          - DBUsername
          - DBPassword
        Label:
          default:
            zh-cn: 数据库配置
            en: Database Configuration

进阶版完整模板

ROSTemplateFormatVersion: '2015-09-01'
Description:
  zh-cn: >-
    参数化模板：在VPC中创建ECS和RDS MySQL实例，通过云助手自动导入数据库测试数据。
    支持动态选择可用区、实例规格、磁盘类型，适用于多地域复用。
  en: >-
    Parameterized template: Create ECS and RDS MySQL in VPC, auto-import test data via RunCommand.
    Supports dynamic selection of zone, instance type, and disk category.

Parameters:
  # ─── 基础网络参数 ───
  VSwitchZoneId:
    Type: String
    Label:
      zh-cn: 交换机可用区
      en: VSwitch Availability Zone
    Description:
      zh-cn: 选择交换机所在的可用区，ECS和RDS将部署在此可用区
      en: Select the availability zone for VSwitch, ECS and RDS will be deployed here
    AssociationProperty: ALIYUN::ECS::ZoneId

  VpcCidrBlock:
    Type: String
    Label:
      zh-cn: VPC网段
      en: VPC CIDR Block
    Description:
      zh-cn: VPC的IP地址段范围。推荐使用 10.0.0.0/8、172.16.0.0/12 或 192.168.0.0/16
      en: VPC IP address range. Recommended 10.0.0.0/8, 172.16.0.0/12, or 192.168.0.0/16
    Default: 192.168.0.0/16

  VSwitchCidrBlock:
    Type: String
    Label:
      zh-cn: 交换机网段
      en: VSwitch CIDR Block
    Description:
      zh-cn: 必须是VPC网段的子网段，且不能与同VPC下其他交换机网段重叠
      en: Must be a subnet of VPC CIDR and not overlap with other VSwitches
    Default: 192.168.0.0/24

  # ─── ECS实例参数 ───
  ECSInstanceType:
    Type: String
    Label:
      zh-cn: ECS实例规格
      en: ECS Instance Type
    Description:
      zh-cn: 选择ECS实例规格。列表已根据可用区自动过滤可用规格。
      en: Select ECS instance type. List is filtered by selected availability zone.
    AssociationProperty: ALIYUN::ECS::Instance::InstanceType
    AssociationPropertyMetadata:
      ZoneId: ${VSwitchZoneId}

  ECSDiskSize:
    Type: Number
    Label:
      zh-cn: 系统盘大小(GiB)
      en: System Disk Size (GiB)
    Description:
      zh-cn: ECS实例系统盘大小，取值范围40~500 GiB
      en: ECS system disk size, range 40-500 GiB
    Default: 40
    MinValue: 40
    MaxValue: 500

  ECSDiskCategory:
    Type: String
    Label:
      zh-cn: 系统盘类型
      en: System Disk Category
    Description:
      zh-cn: 选择系统盘类型。可选值：cloud_essd(ESSD云盘)、cloud_ssd(SSD云盘)、cloud_efficiency(高效云盘)
      en: System disk type. Options cloud_essd, cloud_ssd, cloud_efficiency
    AssociationProperty: ALIYUN::ECS::Disk::SystemDiskCategory
    AssociationPropertyMetadata:
      ZoneId: ${VSwitchZoneId}
      InstanceType: ${ECSInstanceType}

  EcsInstancePassword:
    Type: String
    NoEcho: true
    Label:
      zh-cn: ECS实例密码
      en: ECS Instance Password
    Description:
      zh-cn: 长度8-30位，需包含大写字母、小写字母、数字、特殊字符中的至少三种
      en: Length 8-30, must contain at least three of uppercase, lowercase, digits, special characters
    MinLength: 8
    MaxLength: 30

  # ─── 数据库参数 ───
  DBInstanceClass:
    Type: String
    Label:
      zh-cn: RDS实例规格
      en: RDS Instance Class
    Description:
      zh-cn: 选择RDS实例规格。列表已根据数据库引擎和可用区自动过滤。
      en: Select RDS instance class, filtered by engine type and zone.
    AssociationProperty: ALIYUN::RDS::Instance::InstanceType
    AssociationPropertyMetadata:
      Engine: MySQL
      ZoneId: ${VSwitchZoneId}
      EngineVersion: '8.0'
      Category: Basic
      InstanceChargeType: Postpaid
  DBInstanceStorage:
    Type: Number
    Label:
      zh-cn: RDS存储空间(GB)
      en: RDS Storage (GB)
    Description:
      zh-cn: RDS实例存储空间，范围20~2000 GB，步长为5
      en: RDS storage size, range 20-2000 GB, increment by 5
    Default: 200
    MinValue: 20
    MaxValue: 2000

  DBName:
    Type: String
    Label:
      zh-cn: 数据库名称
      en: Database Name
    Description:
      zh-cn: 初始创建的数据库名称，必须以字母开头，只包含字母和数字
      en: Initial database name, must start with letter, alphanumeric only
    Default: employees
    MinLength: 1
    MaxLength: 64

  DBUsername:
    Type: String
    Label:
      zh-cn: 数据库账号名称
      en: Database Username
    Description:
      zh-cn: RDS主账号名称，2-16个小写字母，必须以字母开头
      en: RDS primary account name, 2-16 lowercase letters, must start with letter
    Default: rdsuser
    MinLength: 2
    MaxLength: 16

  DBPassword:
    Type: String
    NoEcho: true
    Label:
      zh-cn: 数据库密码
      en: Database Password
    Description:
      zh-cn: RDS数据库用户的访问密码
      en: RDS database user password

Resources:
  # === 基础网络层 ===
  Vpc:
    Type: ALIYUN::ECS::VPC
    Properties:
      CidrBlock:
        Ref: VpcCidrBlock
      VpcName:
        Ref: ALIYUN::StackName

  VSwitch:
    Type: ALIYUN::ECS::VSwitch
    Properties:
      VSwitchName:
        Ref: ALIYUN::StackName
      VpcId:
        Ref: Vpc
      ZoneId:
        Ref: VSwitchZoneId
      CidrBlock:
        Ref: VSwitchCidrBlock

  EcsSecurityGroup:
    Type: ALIYUN::ECS::SecurityGroup
    Properties:
      SecurityGroupName:
        Ref: ALIYUN::StackName
      VpcId:
        Ref: Vpc
      SecurityGroupIngress:
        - PortRange: '-1/-1'
          Priority: 1
          IpProtocol: all
          NicType: intranet
          SourceCidrIp: '0.0.0.0/0'

  # === 数据库层 ===
  DBInstance:
    Type: ALIYUN::RDS::DBInstance
    Properties:
      VpcId:
        Ref: Vpc
      VSwitchId:
        Ref: VSwitch
      Engine: MySQL
      EngineVersion: '8.0'
      DBInstanceClass:
        Ref: DBInstanceClass
      DBInstanceStorage:
        Ref: DBInstanceStorage
      DBInstanceNetType: Intranet
      DBMappings:
        - CharacterSetName: utf8
          DBName:
            Ref: DBName
      SecurityIPList: 0.0.0.0/0

  DBAccount:
    Type: ALIYUN::RDS::Account
    DependsOn:
      - DBInstance
    Properties:
      DBInstanceId:
        Fn::GetAtt:
          - DBInstance
          - DBInstanceId
      AccountPassword:
        Ref: DBPassword
      AccountType: Super
      AccountName:
        Ref: DBUsername

  # === 计算层 + 数据初始化 ===
  EcsInstance:
    Type: ALIYUN::ECS::Instance
    Properties:
      VpcId:
        Ref: Vpc
      SecurityGroupId:
        Ref: EcsSecurityGroup
      VSwitchId:
        Ref: VSwitch
      ImageId: centos_7
      AllocatePublicIP: true  # 需要公网IP从OSS下载数据文件
      InstanceType:
        Ref: ECSInstanceType
      SystemDiskSize:
        Ref: ECSDiskSize
      SystemDiskCategory:
        Ref: ECSDiskCategory
      Password:
        Ref: EcsInstancePassword

  InstanceRunCommand:
    Type: ALIYUN::ECS::RunCommand
    DependsOn:
      - DBAccount  # 等待数据库账号就绪后再执行连接
    Properties:
      CommandContent:
        Fn::Sub:
          - |
            #!/bin/bash
            yum -y install holland-mysqldump.noarch unzip
            wget -P /tmp https://ros-userdata-resources.oss-cn-beijing.aliyuncs.com/MySQL/test_db-master.zip
            unzip /tmp/test_db-master.zip -d /tmp/
            mysql -h${DBConnectString} -p3306 -u${DBUsername} -p${DBPassword} < /tmp/test_db-master/employees.sql
          - DBConnectString:
              Fn::GetAtt:
                - DBInstance
                - InnerConnectionString
            DBUsername:
              Ref: DBUsername
            DBPassword:
              Ref: DBPassword
      Type: RunShellScript
      InstanceIds:
        - Fn::GetAtt:
            - EcsInstance
            - InstanceId
      Timeout: '500'
Outputs:
  RDSInnerConnectionString:
    Description: RDS 内网连接地址
    Label: RDS 内网连接地址
    Value:
      Fn::GetAtt:
        - DBInstance
        - InnerConnectionString
  RDSPort:
    Description: RDS 端口
    Label: RDS 端口
    Value:
      Fn::GetAtt:
        - DBInstance
        - InnerPort
  ECSPrivateIp:
    Description: ECS 内网 IP
    Label: ECS 内网 IP
    Value:
      Fn::GetAtt:
        - EcsInstance
        - PrivateIp
  ECSPublicIp:
    Description: ECS 公网 IP
    Label: ECS 公网 IP
    Value:
      Fn::GetAtt:
        - EcsInstance
        - PublicIp
# === 元数据：控制台参数分组配置 ===
Metadata:
  ALIYUN::ROS::Interface:
    ParameterGroups:
      - Parameters:
          - VSwitchZoneId
          - VpcCidrBlock
          - VSwitchCidrBlock
        Label:
          default:
            zh-cn: 基础网络配置
            en: Network Configuration
      - Parameters:
          - ECSInstanceType
          - ECSDiskSize
          - ECSDiskCategory
          - EcsInstancePassword
        Label:
          default:
            zh-cn: ECS实例配置
            en: ECS Instance Configuration
      - Parameters:
          - DBInstanceClass
          - DBInstanceStorage
          - DBName
          - DBUsername
          - DBPassword
        Label:
          default:
            zh-cn: 数据库配置
            en: Database Configuration

本模板使用的 ROS 内置函数速查

函数	语法示例	本模板中的用途	详细说明
`Ref`	`Ref: MyVpc`	引用参数值或资源主标识符。	引用 Parameter 返回参数值；引用 Resource 返回其主 ID。
`Fn::GetAtt`	`Fn::GetAtt: [DBInstance, InnerConnectionString]`	获取 RDS 内网连接地址。	获取资源创建后的输出属性（非主标识符）。
`Fn::Sub`	`Fn::Sub: [字符串, {变量映射}]`	拼接 Shell 命令中的数据库连接信息。	模板字符串中用 `${Var}` 引用变量。

部署环节

部署参数

必需输入参数（部署时需填写）

参数名	类型	说明	约束
`DBPassword`	String	RDS 数据库用户密码。	按 RDS 密码策略设置。

可选配置参数（有默认值，可不填）

参数名	默认值	说明
`VpcCidrBlock`	192.168.0.0/16	VPC 网段地址范围。
`VSwitchCidrBlock`	192.168.0.0/24	交换机子网网段。
`VSwitchZoneId`	—	可用区 ID（控制台动态选择）。
`ECSInstanceType`	—	ECS 实例规格（控制台动态筛选可用规格）。
`ECSDiskCategory`	`cloud_essd`	ECS 系统盘类型。
`ECSDiskSize`	40	ECS 系统盘大小（GiB），范围 40~500。
`EcsInstancePassword`	—	ECS 实例登录密码，长度 8~30，需包含大写字母、小写字母、数字、特殊字符中的至少三种。
`DBInstanceClass`	—	RDS 实例规格（控制台动态筛选）。
`DBInstanceStorage`	200	RDS 存储空间（GB），范围 20~2000。
`DBName`	employees	初始化的数据库名称。
`DBUsername`	rdsuser	数据库账号名（2~16 位小写字母）。

部署方式

方式一：通过 ROS 控制台部署

登录资源编排控制台。
在左侧导航栏选择资源栈 > 创建资源栈。
选择选择已有模板 > 输入模板，将完整模板粘贴到编辑器中。
单击下一步，按参数分组填写各项配置参数。
确认配置后单击创建，等待资源栈状态变为 CREATE_COMPLETE。

方式二：通过 IaC Code 部署

IaC Code 是面向云基础设施的 AI 基础设施即代码助手，通过自然语言提示词生成、部署和管理基础设施模板。架构设计面向多云工作流。以下为本方案的参考提示词：

帮我部署一台ECS和RDS MySQL，并且要求通过云助手命令进行RDS数据初始化，初始化数据的下载地址为：https://ros-userdata-resources.oss-cn-beijing.aliyuncs.com/MySQL/test_db-master.zip
要求：
1. ECS使用新建的VPC和VSwitch。
2. ECS安全组开放入方向22、3306端口。
3. 新建RDS超级账户，并使用该账户进行RDS数据初始化。
4. ECS需要开启公网IP。
5. VpcCidrBlock、VSwitchZoneId、VSwitchCidrBlock、ECSInstanceType、ECSDiskCategory都需要使用AssociationProperty和AssociationPropertyMetadata配置成控制台动态筛选方式。

常见问题

Q1：部署失败，报错 "The specified `InstanceType` is not available in the zone"

原因：所选 ECS 实例规格在指定可用区中没有库存。

解决方案：

在进阶版模板中，AssociationProperty 会自动过滤可用规格，避免此问题。
如果使用基础版模板，请前往云服务器ECS定价确认目标可用区的规格库存，或更换可用区。

Q2：云助手命令执行超时（`RunCommand` Timeout）

原因：数据文件下载慢或 SQL 导入时间超过设定的 Timeout 值。

解决方案：

增大模板中 Timeout 的值（例如改为 '600' 或更大）。
确保 ECS 能访问公网下载文件（AllocatePublicIP: true 或配置 NAT 网关）。
将数据文件存放到与 ECS 同地域的 OSS Bucket 中，使用内网 endpoint 下载。

Q3：ECS 无法连接 RDS，报错 "Can't connect to MySQL server"

排查步骤：

确认 ECS 和 RDS 是否在同一 VPC、同一交换机（模板中已确保）。
检查 RDS 白名单（SecurityIPList）是否包含 ECS 内网 IP 段或设置为 0.0.0.0/0。
确认 RDS 实例状态为运行中（DependsOn: Account 已确保 RDS 就绪后再执行命令）。
检查安全组规则是否允许 3306 端口出站。

Q4：如何使用已有 VPC 而非新建？

将 VPC和 VSwitch 从 Resources 中移除，改为通过 Parameters 传入：

Parameters:
  ExistingVpcId:
    Type: String
    Label:
      zh-cn: 已有VPC ID
    AssociationProperty: ALIYUN::ECS::VPC::VPCId
  ExistingVSwitchId:
    Type: String
    Label:
      zh-cn: 已有交换机ID
    AssociationProperty: ALIYUN::VPC::VSwitch::VSwitchId
    AssociationPropertyMetadata:
      VpcId: ${ExistingVpcId}

Q5：如何将本模板改为使用 PostgreSQL？

改造要点：

修改 RDS 资源的 Engine: PostgreSQL，EngineVersion: '16.0'。
将 DBInstanceClass 改为 PostgreSQL 对应的规格（如 pg.n4.medium.2c）。
将 RunCommand 中的 mysql 命令替换为 psql 命令。
调整数据初始化 SQL 文件为 PostgreSQL 兼容格式。

想了解更多资源部署问题，请参见常见问题合集。

方案概述

业务场景

创建的资源清单

部署完成后获得的结果

架构图

前提条件

模板编写教程

阶段一：基础模板——定义资源及其依赖关系

Step 1：定义基础网络资源（VPC + vSwitch + 安全组）

Step 2：定义数据库资源（RDS 实例 + 数据库账号）

Step 3：定义 ECS 实例 相关资源

基础版完整模板

阶段二：进阶模板——参数化与动态配置

参数依赖关系

AssociationProperty 详解

AssociationProperty 工作原理总结

Metadata 参数分组

进阶版完整模板

本模板使用的 ROS 内置函数速查

部署环节

部署参数

部署方式

方式一：通过 ROS 控制台部署

方式二：通过 IaC Code 部署

常见问题

Q1：部署失败，报错 "The specified InstanceType is not available in the zone"

Q2：云助手命令执行超时（RunCommand Timeout）

Q3：ECS 无法连接 RDS，报错 "Can't connect to MySQL server"

Q4：如何使用已有 VPC 而非新建？

Q5：如何将本模板改为使用 PostgreSQL？

相关文档

Step 3：定义 ECS 实例相关资源

`AssociationProperty` 详解

`AssociationProperty` 工作原理总结

Q1：部署失败，报错 "The specified `InstanceType` is not available in the zone"

Q2：云助手命令执行超时（`RunCommand` Timeout）
