监控是维护IPsec-VPN连接可靠性、可用性和性能的重要组成部分。VPN网关产品支持监控IPsec-VPN连接隧道协商状态、出入方向的流量传输速率等，让您直观了解IPsec-VPN连接运行状况和带宽的使用情况，帮助您快速识别网络带宽瓶颈、及时发现网络故障或异常情况，提高网络的可靠性和可用性。VPN网关产品监控能力已集成到云监控服务中，方便您在云监控控制台对阿里云资源进行统一监控和管理。

监控IPsec-VPN连接隧道状态

VPN网关产品支持监控隧道维度的状态变化，您可以在VPN网关控制台查看隧道的当前状态，也可以通过订阅系统事件或为监控指标设置阈值报警规则来及时感知隧道的状态变化。

查看IPsec-VPN连接隧道状态
单击查看操作步骤
登录VPN网关管理控制台，选择IPsec连接所属的地域。在左侧导航栏，选择VPN > IPsec连接：
- 双隧道模式IPsec-VPN连接

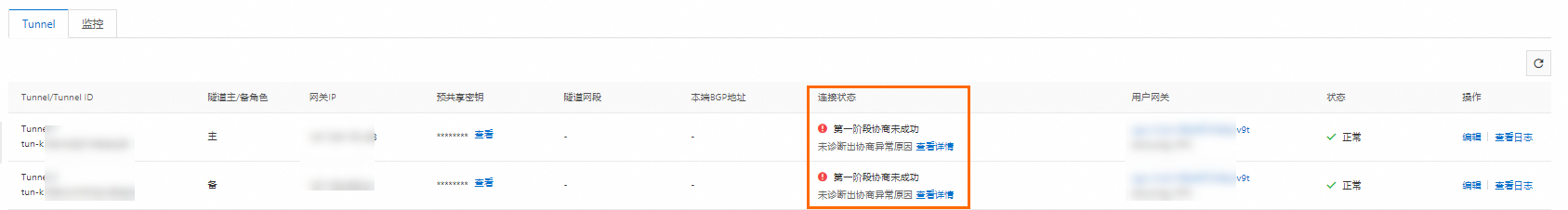

  在IPsec连接页面，单击IPsec连接实例ID，进入IPsec连接详情页面。在Tunnel页签的连接状态列，查看主备隧道的协商状态。
- 单隧道模式IPsec-VPN连接
  在IPsec连接页面，找到目标IPsec连接，在连接状态列查看IPsec-VPN连接（隧道）的协商状态。
说明
如果IPsec-VPN连接（隧道）状态异常，您可以根据控制台提示的错误码自助排查问题。

VPN网关产品系统事件

VPN网关产品系统事件由VPN网关产品定义，用于记录和通知隧道协商状态和健康检查状态。您可以在云监控控制台查看VPN网关产品产生的系统事件，并通过订阅系统事件及时了解资源状态变化以快速做出响应。

单击查看VPN网关产品支持的系统事件

重要

仅在资源发生状态变化时才会产生系统事件。

例如您为IPsec连接配置健康检查后，新配置的IPsec连接健康检查的初始状态为失败，则系统默认不会产生health check failed系统事件，仅在IPsec连接健康检查状态由失败变为成功或由成功变为失败时，系统才会产生health check success或health check failed系统事件，您订阅了系统事件后，系统才会向您发送系统事件报警通知。

产品	资源	事件名称	事件类型	事件等级	说明
vpn网关	双隧道IPsec-VPN连接	IPSEC隧道协商成功	状态通知	通知（Info）	在使用双隧道模式IPsec-VPN连接的场景中，IPsec连接下一条隧道协商成功。
		IPSEC隧道协商失败	状态通知	告警（Warning）	在使用双隧道模式IPsec-VPN连接的场景中，IPsec连接下一条隧道协商失败。
		IPSEC连接隧道全部协商失败	状态通知	告警（Warning）	在使用双隧道模式IPsec-VPN连接的场景中，IPsec连接下的两条隧道均协商失败。
	单隧道IPsec-VPN连接	ipsec第一阶段协商失败	状态通知	告警（Warning）	在IPsec连接绑定VPN网关实例的场景下，IPsec连接第一阶段协商失败。
		ipsec第一阶段协商成功	状态通知	通知（Info）	在IPsec连接绑定VPN网关实例的场景下，IPsec连接第一阶段协商成功。
		ipsec第二阶段协商失败	状态通知	告警（Warning）	在IPsec连接绑定VPN网关实例的场景下，IPsec连接第二阶段协商失败。
		ipsec第二阶段协商成功	状态通知	通知（Info）	在IPsec连接绑定VPN网关实例的场景下，IPsec连接第二阶段协商成功。
		health check failed	状态通知	告警（Warning）	在IPsec连接绑定VPN网关实例的场景下，IPsec连接健康检查失败。
		health check success	状态通知	通知（Info）	在IPsec连接绑定VPN网关实例的场景下，IPsec连接健康检查成功。
		vpn连接健康检查失败	状态通知	告警（Warning）	在IPsec连接绑定转发路由器的场景下，IPsec连接健康检查失败。
		vpn连接健康检查成功	状态通知	通知（Info）	在IPsec连接绑定转发路由器的场景下，IPsec连接健康检查成功。
		vpn连接一阶段协商失败	状态通知	告警（Warning）	在IPsec连接绑定转发路由器的场景下，IPsec连接第一阶段协商失败。
		vpn连接一阶段协商成功	状态通知	通知（Info）	在IPsec连接绑定转发路由器的场景下，IPsec连接第一阶段协商成功。
		vpn连接二阶段协商失败	状态通知	告警（Warning）	在IPsec连接绑定转发路由器的场景下，IPsec连接第二阶段协商失败。
		vpn连接二阶段协商成功	状态通知	通知（Info）	在IPsec连接绑定转发路由器的场景下，IPsec连接第二阶段协商成功。
	SSL-VPN连接	证书到期	异常	严重（Critical）	SSL客户端证书已到期。

IPsec-VPN连接隧道状态监控指标

VPN网关产品提供了隧道状态相关的监控指标，您也可以为监控指标设置阈值报警规则，及时了解隧道状态变化。

重要

当前仅印度尼西亚（雅加达）地域的资源支持隧道状态指标监控。

单击查看隧道状态监控指标

产品	资源	监控指标	说明
vpn网关	vpn 说明表示绑定VPN网关的IPsec-VPN连接。	VPN网关中IPSec连接其中一条单隧道的协商状态	双隧道模式IPsec-VPN连接下某一条隧道的协商状态，指标数据为0表示隧道协商异常，指标数据为1表示隧道协商正常。
	vpn 说明表示绑定VPN网关的IPsec-VPN连接。	VPN网关中IPSec连接协商状态	单隧道模式IPsec-VPN连接的协商状态，指标数据为0表示IPsec-VPN连接协商异常，指标数据为1表示IPsec-VPN连接协商正常。
	vpnconnection 说明表示绑定转发路由器的IPsec-VPN连接。	VpnAttachment其中一条隧道的协商状态	双隧道模式IPsec-VPN连接下某一条隧道的协商状态，指标数据为0表示隧道协商异常，指标数据为1表示隧道协商正常。
	vpnconnection 说明表示绑定转发路由器的IPsec-VPN连接。	VpnAttachment的IPSec连接协商状态	单隧道模式IPsec-VPN连接的协商状态，指标数据为0表示IPsec-VPN连接协商异常，指标数据为1表示IPsec-VPN连接协商正常。

监控IPsec-VPN流量速率

VPN网关产品支持查看VPN网关实例维度、单个IPsec-VPN连接维度和隧道维度的出入方向流量速率、数据包速率或带宽使用率，方便您快速识别网络中的拥堵点或异常流量，帮助您优化网络带宽利用率。

查看IPsec-VPN连接流量速率

说明

以下介绍如何在VPN网关控制台查看流量速率信息。云监控控制台也支持查看IPsec-VPN流量速率信息，相关操作请参见云产品监控。

查看IPsec-VPN连接和隧道流量速率

登录VPN网关管理控制台，选择IPsec连接所属的地域。在左侧导航栏，选择VPN > IPsec连接，在IPsec连接页面，单击IPsec连接实例ID。在IPsec连接实例详情页面的监控页签下查看流量速率信息。

对于双隧道模式的IPsec-VPN连接，可通过选择维度，查看隧道的流量速率信息。

监控维度	监控项	说明
IPsec连接	IPSec连接入方向数据包速率	IPsec连接接收数据包的速率。单位：pps。
	IPSec连接出方向数据包速率	IPsec连接发出数据包的速率。单位：pps。
	IPSec连接入方向速率	IPsec连接接收流量的速率。单位：bps。
	IPSec连接出方向速率	IPsec连接向外发送流量的速率。单位：bps。
隧道	隧道入方向数据包速率	隧道接收数据包的速率。单位：pps。
	隧道出方向数据包速率	隧道发出数据包的速率。单位：pps。
	隧道入方向流量速率	隧道接收流量的速率。单位：bps。
	隧道出方向流量速率	隧道向外发送流量的速率。单位：bps。

查看VPN网关实例流量速率

若一个VPN网关实例下存在多个IPsec-VPN连接，可通过查看VPN网关实例维度的流量速率信息，了解多个IPsec-VPN连接传输的总流量速率。

登录VPN网关管理控制台，选择VPN网关实例所属的地域。在VPN网关页面单击VPN网关实例ID，在VPN网关实例详情页面的监控页签查看VPN网关实例流量速率信息。

说明

如果VPN网关实例下同时存在SSL-VPN连接，则监控项也将一并统计SSL-VPN连接下的流量速率。

监控项	说明
VPN网关入方向数据包速率	VPN网关实例接收数据包的速率。单位：pps。
VPN网关出方向数据包速率	VPN网关实例发出数据包的速率。单位：pps。
VPN网关入方向流量速率	VPN网关实例接收流量的速率。单位：bps。
VPN网关出方向流量速率	VPN网关实例向外发送流量的速率。单位：bps。
ssl client连接数量	与VPN网关实例建立SSL-VPN连接的客户端的数量。单位：个。
vpn网关流入带宽使用率	VPN网关实例接收流量时占用的带宽百分比。
vpn网关流出带宽使用率	VPN网关实例发送流量时占用的带宽百分比。

为流量速率指标创建阈值报警规则

推荐您在云监控控制台为IPsec-VPN的流量速率指标创建阈值报警规则，在IPsec-VPN的流量速率超出您设置的阈值后，系统会立即向您发送报警，方便您及时响应并处理问题。

单击查看流量速率监控指标

产品	监控资源	监控指标及说明
vpn网关说明指IPsec连接绑定VPN网关场景。	VPN网关实例	vpn网关流入带宽使用率：表示监控VPN网关实例接收流量时占用的带宽百分比。 vpn网关流出带宽使用率：表示监控VPN网关实例发送流量时占用的带宽百分比。网关流入包速率：表示监控VPN网关实例接收数据包的速率。网关流出包速率：表示监控VPN网关实例发出数据包的速率。连接个数：表示监控与VPN网关实例建立SSL-VPN连接的客户端的数量。网关流入带宽：表示监控VPN网关实例接收流量的速率。网关流出带宽：表示监控VPN网关实例向外发送流量的速率。
	IPsec-VPN连接	IPSec连接流入包速率：表示监控IPsec连接接收到的数据包的速率。 IPSec连接流出包速率：表示监控IPsec连接发出的数据包的速率。 IPSec连接流入带宽：表示监控IPsec连接接收到的流量速率。 IPSec连接流出带宽：表示监控IPsec连接向外发送的流量速率。
	隧道	ipsec tunnel入方向数据包速率：表示监控隧道接收到的数据包的速率。 ipsec tunnel出方向数据包速率：表示监控隧道发出的数据包的速率。 ipsec tunnel入方向流量速率：表示监控隧道接收到的流量速率。 ipsec tunnel出方向流量速率：表示监控隧道向外发送的流量速率
vpn连接说明指IPsec连接绑定转发路由器场景	IPsec-VPN连接	vpn连接流入包速率：表示监控IPsec连接接收到的数据包的速率。 vpn连接流出包速率：表示监控IPsec连接发出的数据包的速率。 vpn连接流入带宽：表示监控IPsec连接接收到的流量速率。 vpn连接流出带宽：表示监控IPsec连接向外发送的流量速率。
vpn连接说明指IPsec连接绑定转发路由器场景	隧道	vpn连接单隧道流入包速率：表示监控隧道接收到的数据包的速率。 vpn连接单隧道流出包速率：表示监控隧道发出的数据包的速率。 vpn连接单隧道流入带宽：表示监控隧道接收到的流量速率。 vpn连接单隧道流出带宽：表示监控隧道向外发送的流量速率

查询分析IPsec-VPN流量信息

监控IPsec-VPN连接的过程中，如果您需要进一步了解IPsec-VPN连接传输的具体流量信息，例如流量的源目IP地址、源目端口、流量协议等，您可以使用流日志功能来记录出入方向流量信息，然后再通过查询分析流日志来了解IPsec-VPN流量信息：

IPsec连接绑定VPN网关实例场景，可以使用VPC流日志功能记录VPN网关实例出入方向流量信息。相关教程，请参见通过ENI流日志查询分析VPN网关实例传输的流量。
IPsec连接绑定转发路由器场景，可以使用转发路由器流日志功能记录VPN连接的出入方向流量信息。相关教程，请参见通过流日志查询跨地域TOP流量。
