本文为您介绍气泡地图的使用场景、配置样式和如何删除气泡地图。

前提条件

  • 已完成新建仪表板,详情请参见概述新建仪表板
  • 如果需要进一步编辑数据集,或重新创建一个数据集,请参见创建数据集
  • 请确保待添加的地理区域字段已切换为地理信息,请参见编辑地理信息维度
    说明 假设图表待添加的地理区域字段为省份,仅当显示省份为红框标识时,表示该字段已切换为地理信息。

    有关各地区详细信息对照表请参见国家省市区县标准名称列表

背景信息

气泡地图以一个地图轮廓为背景,用附着在地图上的气泡来反映数据的大小,还可以直观地显示国家或地区的相关数据指标大小和分布范围。例如气泡地图可以展示各地旅游景点的客流量,或展示各地区的人均收入。

气泡地图由地理区域/维度气泡大小/度量气泡颜色组成:
  • 地理区域由数据的维度决定,最多选择1个维度,且维度必须为地理信息。例如省份。
  • 气泡颜色由数据度量决定,最多选择1个度量。例如订单金额。
  • 气泡大小由数据的度量决定,至少选择1个维度,最多选择5个维度。例如运输成本和订单数量。
模板样式-311

操作步骤

company_sales_record数据集为例,比较各省份订单数量和利润金额:
  1. 请参见新建仪表板,进入仪表板编辑页面。
  2. 在仪表板编辑页面,单击气泡地图图标图标。

    气泡地图的图例会自动显示在仪表板展示区。

  3. 可选:编辑数据集。

    假设图表待添加的地理区域字段为省份,仅当显示省份为红框标识时,表示该字段已切换为地理信息,请跳过此步骤。

    在数据集编辑页面,将待添加的地理区域字段已切换为地理信息。编辑数据集请参见编辑地理信息维度

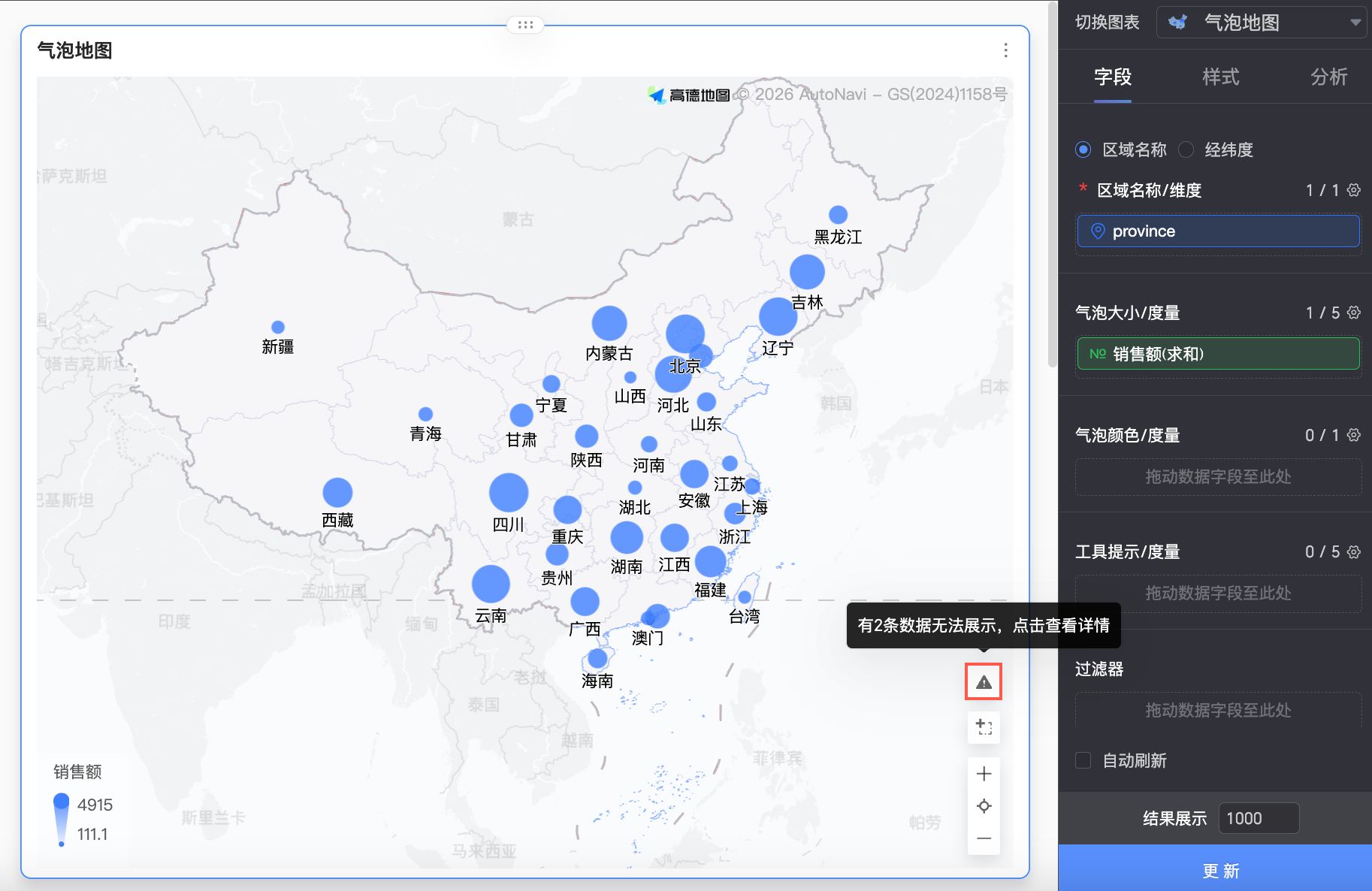

  4. 数据标签页,选择需要的维度字段和度量字段:
    • 维度列表中,找到省份,双击或拖拽至地理区域/维度
    • 度量列表中,找到订单数量,双击或拖拽至气泡大小/度量
    • 度量列表中,找到利润金额,双击或拖拽至气泡颜色/度量

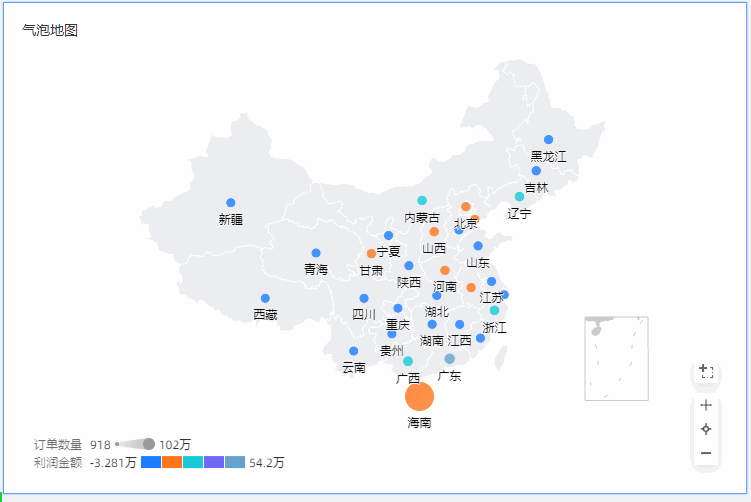

  5. 单击更新,系统自动更新图表。气泡地图-311

    您可以单击气泡大小/度量右侧的1图标,调整度量字段的别名、聚合方式和数值展示格式,请参见配置图表信息

  6. 样式标签页,更改图表的基础信息地图样式图表样式功能配置

    详情请参见配置样式

  7. 高级标签页,设置该图表的高级选项。
    配置项 名称 说明
    高级设置 自动刷新 设置该选项后,系统自动刷新图表数据。例如,选中该选项并设置时长为5,单位选择。则每间隔5分钟,系统自动刷新该图表。
    联动 设置该选项后,单击仪表板中某个图表中的区域或字段时,仪表板中和这个图表相关的其他图表的内容会发生联动变化。具体设置请参见联动效果展示
    跳转 设置该选项后,单击仪表板中某个图表中的字段时,会跳转到与被单击部分相关联的报表。跳转包含参数跳转外部链接两种方式,参数跳转需结合全局参数使用。具体设置请参见跳转设置与展示
    标注 - 标注用于标记图表上某个特定的维度值。
    • 在高级设置中,支持添加度量阈值手工标注,具体操作请参见标注
    • 在图表上,仅支持添加手工标注,详情请参见圈选并标注效果展示
    气泡地图312
  8. 单击保存图标,保存该仪表板。

配置样式

  • 基础信息中,设置显示主标题/备注展示跳转链接模板样式
    说明 选中展示跳转链接,在链接文案中添加显示的文案,并在链接地址中填入链接URL。当您单击图表界面中的文案,可以直接跳转至需要的报表或外部链接。

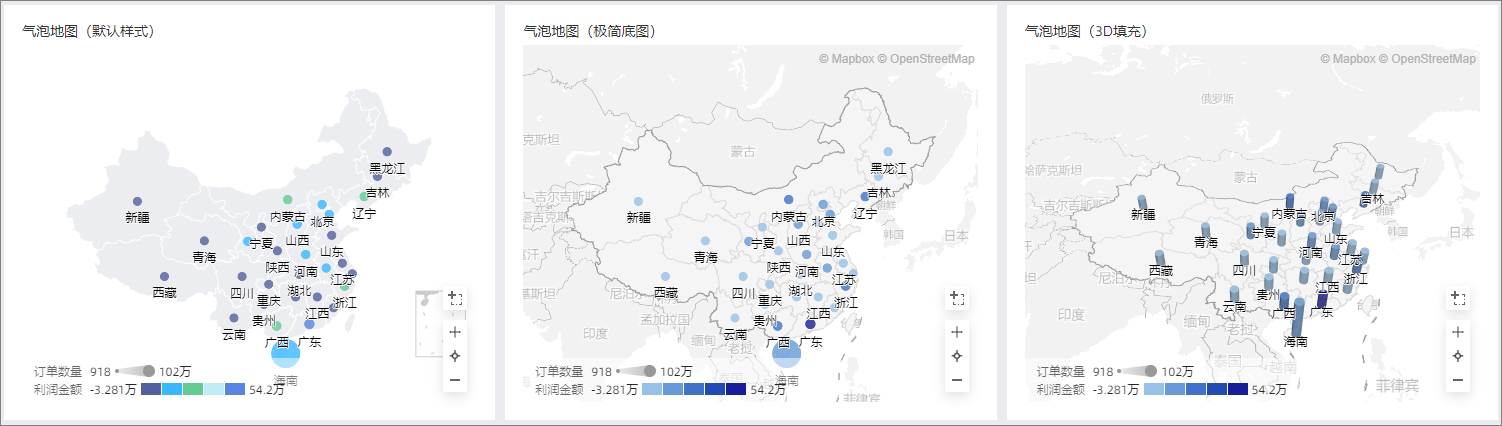

    您可以设置地图的模板样式,支持默认、极简底图和3D填充三种模板。模板样式-311
  • 地图样式中,设置显示范围地图配色显示底图地图展示方式

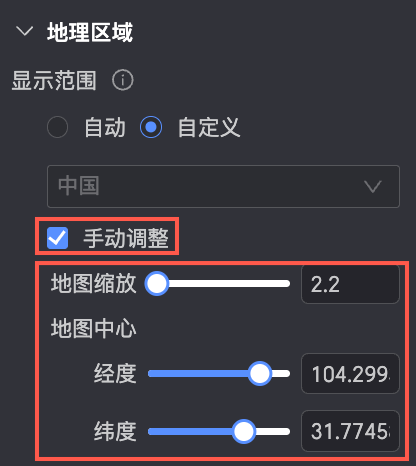

    显示范围中,可以选择国家地图或区域地图。本例中,选择国家地图 > 中国显示范围-311

    地图配色中,可以配置填充色和轮廓线颜色。

    • 填充色:默认为灰底,即区块没有颜色时的地图底色。
    • 轮廓线颜色:默认为无,您可以切换为其他颜色。
    底图配色-311
    显示底图中,支持四种底图样式。色系-311
    底图展示方式支持平面和3D两种方式。展示方式-311
  • 图表样式中,设置显示数据标签数据标签展示方式显示总计图例排列方式图例位置气泡形状气泡大小气泡配色最值颜色配置
    • 显示数据标签:支持同时显示地名和度量值。字段-311
    • 数据标签展示方式:支持智能显示全量显示,其中智能显示适用于地名较多的情况。智能显示-311
    • 显示总计:支持自动汇总当前图表中的度量值总和,便于对比分析。总计-311
    • 图例位置:支持以下三种位置。22
    • 图例排列方式:支持排列和分布两种方式。排序-311
    • 气泡形状:支持圆形、三角形、矩形和菱形四种形状。形状
    • 气泡大小:您可以拖动指针改变气泡的大小。气泡大小
    • 气泡配色:支持区间划分、配色范围和配色透明度。配色
    • 最值颜色配置:支持配置最大值、最小值、前三名和后三名并标记颜色。最值配色
  • 功能配置中,勾选开启指标筛选展示,可以设置展示的指标项。展示指标项-311

圈选并标注效果展示

通过圈选标注仅支持设置手工标注。本例中,圈选陕西和宁夏并设置手工标注。气泡地图手动标注312

联动效果展示

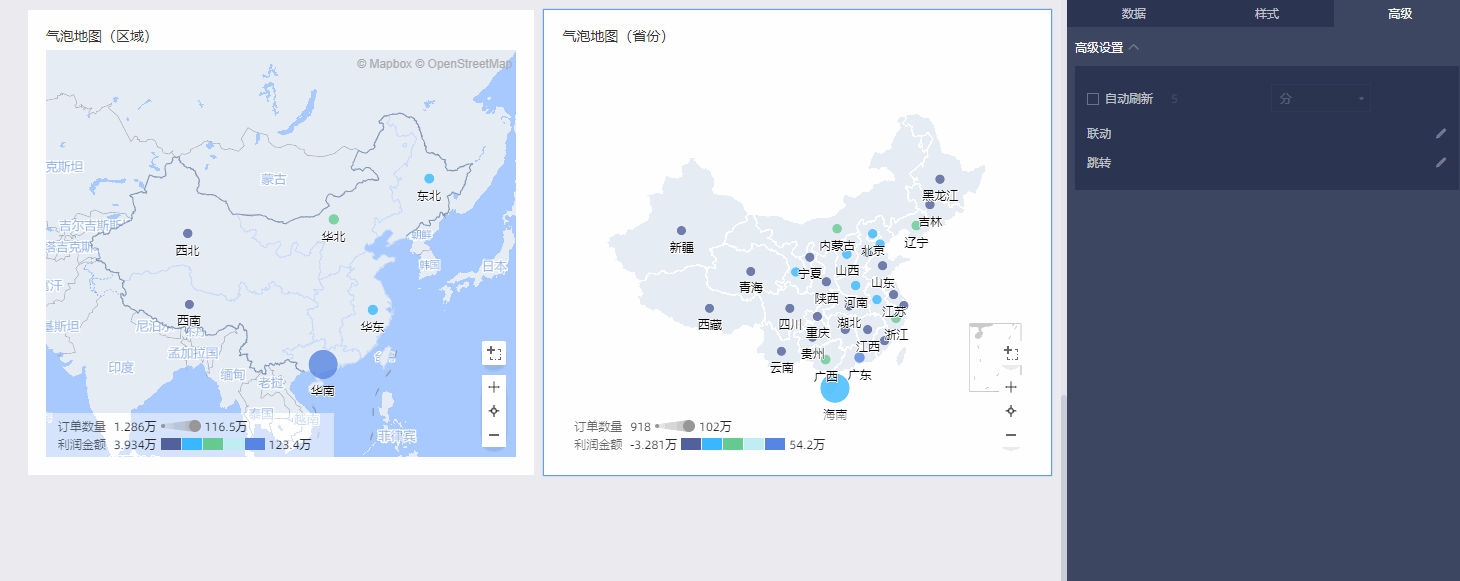

本例中,在设置气泡地图(区域)中设置联动功能,通过字段区域联动气泡地图(省份)联动气泡图-311具体设置请参见联动设置与展示
联动312

删除图表

  1. 单击图表右上方更多图标。
  2. 选择删除,当前图表即可被删除。
