基于消息转发的M2M设备间通信

创建产品和设备

1. 在物联网平台控制台的对应实例下，为手机App注册产品和设备。具体操作，请参见创建产品、单个创建设备。

   本示例中，创建产品的产品名称为手机App，所属品类为自定义品类，节点类型为直连设备，其他参数使用默认值。

   创建设备的DeviceName为ControlApp。

   本示例中，假设手机App的ProductKey为al987654321。

   为手机App创建产品和设备后，手机App可以作为一个设备连接到物联网平台。

   当手机App用户注册登录时，您的服务器将App的设备信息发送给手机App，手机App即可作为一个设备连接到物联网平台。

2. 添加具有发布权限的自定义Topic，用于发布控制指令。

   本示例添加Topic：/al987654321/ControlApp/user/command。具体操作，请参见使用自定义Topic通信。

3. 开发手机App设备。

   本示例中，手机App与物联网平台间的通信协议使用HTTPS。

   手机App通过自定义Topic发送给智能灯的控制指令payload数据格式如下：

   {
       "TargetDevice": "light",
       "Switch": 0,
       "Timestamp": 1557750407000
   }

   设备端SDK开发详情，请参见设备接入Link SDK。

4. 在物联网平台控制台的对应实例下，为智能灯设备创建产品和设备，定义功能等。具体操作，请参见创建产品、批量创建设备、单个添加物模型。

   本示例中，创建产品的产品名称为智能灯，所属品类为自定义品类，节点类型为直连设备，其他参数使用默认值。

   创建设备的DeviceName为light。

   本示例中，假设智能灯的ProductKey为al123456789。

   您自行添加物模型功能，例如添加物模型属性开关（Switch），数据类型为布尔型（0是关，1是开），来控制智能灯开关。

5. 添加具有订阅权限的自定义Topic，用于接收手机App下发的控制指令。

   本示例添加Topic：/al123456789/light/user/set。具体操作，请参见使用自定义Topic通信。

6. 开发智能灯设备端，实现智能灯设备连接物联网平台，接收并执行指令等功能。

   本示例中，设备与物联网平台间的通信协议使用MQTT。智能灯设备需要订阅Topic：/al123456789/light/user/set，才能接收指令。接收指令后，需要开发执行指令的逻辑方法。

   设备端SDK开发详情，请参见设备接入Link SDK。

配置消息转发解析器

设置消息转发解析器，将手机App发布的指令流转到智能灯的Topic中。

1. 登录物联网平台控制台。

2. 在实例概览页面，选择目标环境，找到对应的实例，单击实例ID或备注名称。

   重要

   目前仅开通企业版实例服务的地域下，执行此步骤。其他地域，请跳过此步骤。地域及实例的支持说明，请参见实例概述。



3. 在左侧导航栏，选择消息转发 > 云产品流转，依次执行以下操作，完成消息转发的解析器配置

添加数据源

以下操作中参数配置说明，请参见添加待流转的数据源。

1. 单击数据源页签，执行以下步骤，添加数据源。

   重要

   若当前页面显示旧版功能，先单击右上角体验新版，进入新版功能页面，再单击数据源页签。

   1. 单击创建数据源。

   2. 在弹出的创建数据源对话框，输入数据源名称，例如：AppData。

   3. 单击确定。

2. 在AppData页面，单击添加Topic。

3. 在添加Topic对话框，选择需要处理的消息Topic，然后单击确定。

   本示例中，选择手机App设备ControlApp的Topic/al987654321/ControlApp/user/command，获取消息中的目标设备的名称TargetDevice，消息时间戳Timestamp和Switch三个字段的值。



配置数据目的

以下操作中参数配置说明，请参见添加转发到的数据目的。

1. 返回云产品流转页面，单击数据目的页签。

2. 单击创建数据目的。

3. 在弹出的对话框中，输入数据目的名称，例如：OtherTopic，选择产品智能灯。



4. 单击确定。

配置并启动解析器

以下操作中参数配置说明，请参见配置解析器。

1. 单击解析器页签，执行以下操作，添加解析器。

   1. 单击创建解析器。

   2. 在弹出的对话框中，输入解析器名称，例如：DataParser。

   3. 单击确定。

2. 在DataParser页面，关联数据源。

   1. 在配置向导的数据源下，单击关联数据源。

   2. 在弹出的对话框中，单击数据源下拉列表，选择已创建的数据源AppData。

   3. 单击确定。

3. 在DataParser页面，单击配置向导的数据目的，关联数据目的。

   1. 单击数据目的列表右上方的关联数据目的。

   2. 在弹出的对话框中，单击数据目的下拉列表，选择已创建的数据目的OtherTopic。

   3. 单击确定。

   4. 在数据目的列表，查看并保存数据目的ID，例如为1000。

      后续解析脚本中，需使用此处的数据目的ID。

4. 在DataParser页面，单击配置向导的解析器脚本，完成脚本配置。

   1. 在脚本输入框，输入解析脚本，将智能灯设备具有订阅权限的Topic：/al123456789/light/user/set作为接收手机App指令的Topic。

      脚本配置说明，请参见脚本语法。流转数据的函数说明，请参见writeIotTopic()函数。

      //通过payload函数，获取设备上报的消息内容，并按照JSON格式转换。
      var data = payload("json");
      //指定设备时，需获取设备名称。本示例中TargetDevice值为智能灯设备light。
      var dn = data.TargetDevice;
      //智能灯设备接收手机App指令的Topic。
      var topic_set = "/al123456789/"+dn+"/user/set";
      //智能灯设备接收手机App设备的Topic数据。
      writeIotTopic(1000, topic_set, data)

   2. 单击脚本输入框下方保存。

   3. 单击调试，在右侧面板，选择产品和设备，输入Topic和Payload数据，验证脚本可执行。

      本示例参数如下：



      运行结果如下，表示脚本执行成功。

      action:
          transmit to republish[destinationId=1000], data:{"Switch":0,"Timestamp":1557750407000,"TargetDevice":"light"}
      variables:
          data : {"Switch":0,"Timestamp":1557750407000,"TargetDevice":"light"}
          topic_set : /al123456789/light/user/set
          dn : light

   4. 在右侧面板左下方，单击关闭。

   5. 单击脚本输入框下方发布。

5. 返回云产品流转页面的解析器页签，单击解析器DataParser对应操作列的启动。

6. 单击确认，启动解析器。

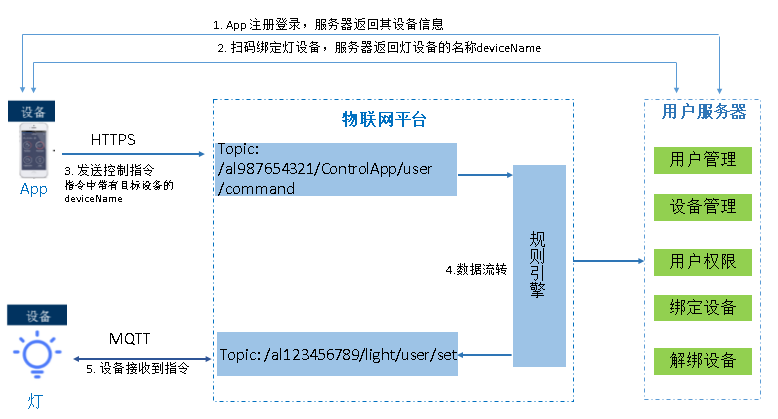

设备间进行通信

1. 手机App用户通过扫码将App与智能灯绑定。

   当App向您的服务器发送绑定某设备的请求后，您的服务器将返回绑定成功的智能灯设备名称（deviceName）。本示例中，智能灯设备名称为light。

2. 手机App用户通过App发送控制指令。

   1. 手机App通过自定义Topic发送指令，如本示例中，App对应的发送指令Topic：/al987654321/ControlApp/user/command。

   2. 物联网平台再根据您定义的消息转发解析器，将指令信息发送给智能灯的Topic，如本示例中定义的Topic为：/al123456789/light/user/set。

   3. 智能灯接收到指令后，执行相关操作。

   说明

   手机App也可以向您的服务器发送解绑设备的请求。解绑后，该手机App将不再控制该智能灯。
