本文将为您介绍如何使用DataWorks数据同步功能,将Kafka集群上的数据迁移至阿里云大数据计算服务MaxCompute。

前提条件

  • 搭建Kafka集群

    进行数据迁移前,您需要保证自己的Kafka集群环境正常。本文使用阿里云EMR服务自动化搭建Kafka集群,详细过程请参见Kafka快速入门

    本文使用的EMR Kafka版本信息如下:
    • EMR版本: EMR-3.12.1
    • 集群类型: Kafka
    • 软件信息: Ganglia 3.7.2 ZooKeeper 3.4.12 Kafka 2.11-1.0.1 Kafka-Manager 1.3.3.16
    Kafka集群使用专有网络,区域为华东1(杭州),主实例组ECS计算资源配置公网及内网IP,具体配置如下图所示。

  • 创建MaxCompute项目
    开通MaxCompute服务并创建好项目,本文中在华东1(杭州)区域创建项目bigdata_DOC,同时启动DataWorks相关服务,如下图所示。详情请参见开通MaxCompute

背景信息

Kafka是一款分布式发布与订阅的消息中间件,具有高性能、高吞量的特点被广泛使用,每秒能处理上百万的消息。Kafka适用于流式数据处理,主要应用于用户行为跟踪、日志收集等场景。

一个典型的Kafka集群包含若干个生产者(Producer)、Broker、消费者(Consumer)以及一个Zookeeper集群。Kafka集群通过Zookeeper管理自身集群的配置并进行服务协同。

Topic是Kafka集群上最常用的消息的集合,是一个消息存储逻辑概念。物理磁盘不存储Topic,而是将Topic中具体的消息按分区(Partition)存储在集群中各个节点的磁盘上。每个Topic可以有多个生产者向它发送消息,也可以有多个消费者向它拉取(消费)消息。

每个消息被添加到分区时,会分配一个offset(偏移量,从0开始编号),是消息在一个分区中的唯一编号。

操作步骤

  1. 准备测试表与数据
    1. Kafka集群创建测试数据
      为保证您可以顺利登录EMR集群Header主机及MaxCompute和DataWorks可以顺利和EMR集群Header主机通信,请您首先配置EMR集群Header主机安全组,放行TCP 22及TCP 9092端口。
      1. 登录EMR集群Header主机地址

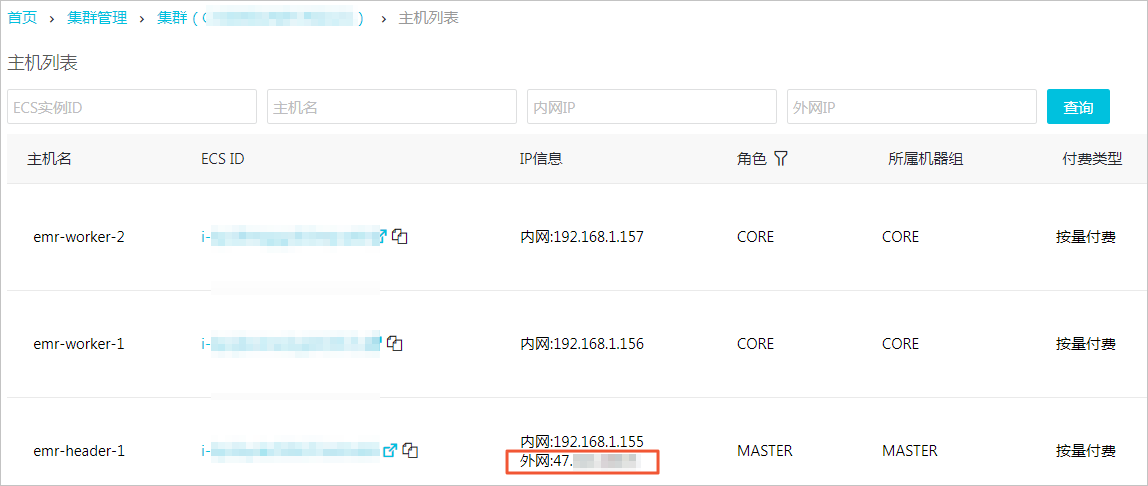

        进入EMR Hadoop控制台集群管理 > 主机列表页面,确认EMR集群Header主机地址,并通过SSH连接远程登录。

      2. 创建测试Topic
        执行如下命令创建测试所使用的Topic testkafka。
        [root@emr-header-1 ~]# kafka-topics.sh --zookeeper emr-header-1:2181/kafka-1.0.1 --partitions 10 --replication-factor 3 --topic testkafka  --create
        Created topic "testkafka".
        执行如下命令查看已创建的Topic。
        [root@emr-header-1 ~]# kafka-topics.sh  --list --zookeeper emr-header-1:2181/kafka-1.0.1
        __consumer_offsets
        _emr-client-metrics
        _schemas
        connect-configs
        connect-offsets
        connect-status
        testkafka
      3. 写入测试数据
        您可以执行如下命令,模拟生产者向Topic testkafka中写入数据。由于Kafka用于处理流式数据,您可以持续不断的向其中写入数据。为保证测试结果,建议您写入10条以上的数据。
        [root@emr-header-1 ~]# kafka-console-producer.sh --broker-list emr-header-1:9092 --topic testkafka
        >123
        >abc
        >
        为验证写入数据生效,您可以同时再打开一个SSH窗口,执行如下命令,模拟消费者验证数据是否已成功写入Kafka。当数据写入成功时,您可以看到已写入的数据。
        [root@emr-header-1 ~]# kafka-console-consumer.sh --bootstrap-server emr-header-1:9092 --topic testkafka --from-beginning
        123
        abc
    2. 创建MaxCompute表
      为保证MaxCompute可以顺利接收Kafka数据,请您首先在MaxCompute上创建表。本例中为测试便利,使用非分区表。

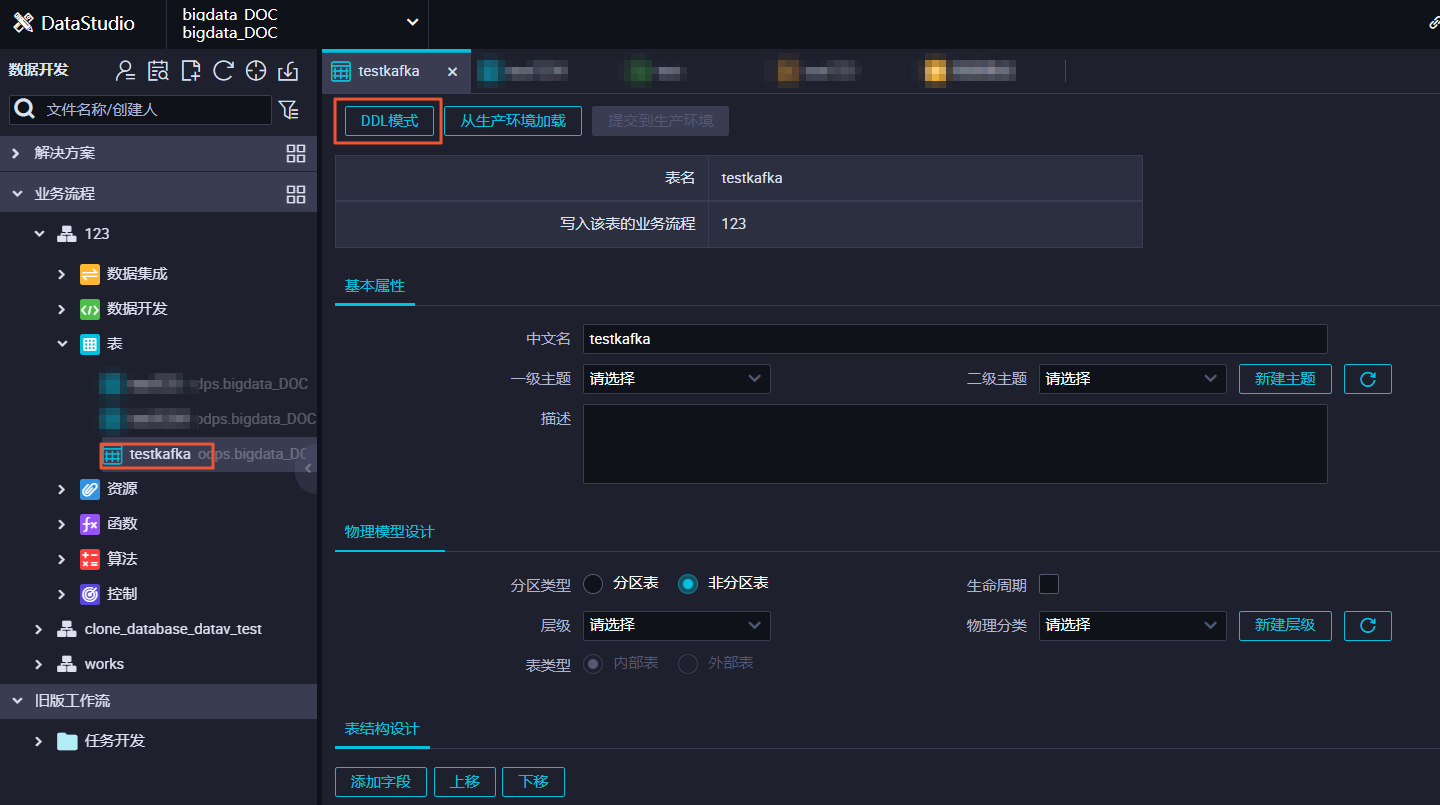

      1. 登录DataWorks创建表,详情请参见表管理

        您可以单击DDL模式进行建表,建表语句如下。
        CREATE TABLE `testkafka` (
            `key` string,
            `value` string,
            `partition1` string,
            `timestamp1` string,
            `offset` string,
            `t123` string,
            `event_id` string,
            `tag` string
        ) ;
        其中的每一列,对应于DataWorks数据集成Kafka Reader的默认列,您可以自主命名。详情请参见配置Kafka Reader
        1. __key__表示消息的key。
        2. __value__表示消息的完整内容 。
        3. __partition__表示当前消息所在分区。
        4. __headers__表示当前消息headers信息。
        5. __offset__表示当前消息的偏移量。
        6. __timestamp__表示当前消息的时间戳。
  2. 数据同步
    1. 新建自定义资源组

      由于当前DataWorks的默认资源组无法完美支持Kafka插件,您需要使用自定义资源组完成数据同步。自定义资源组详情请参见新增任务资源

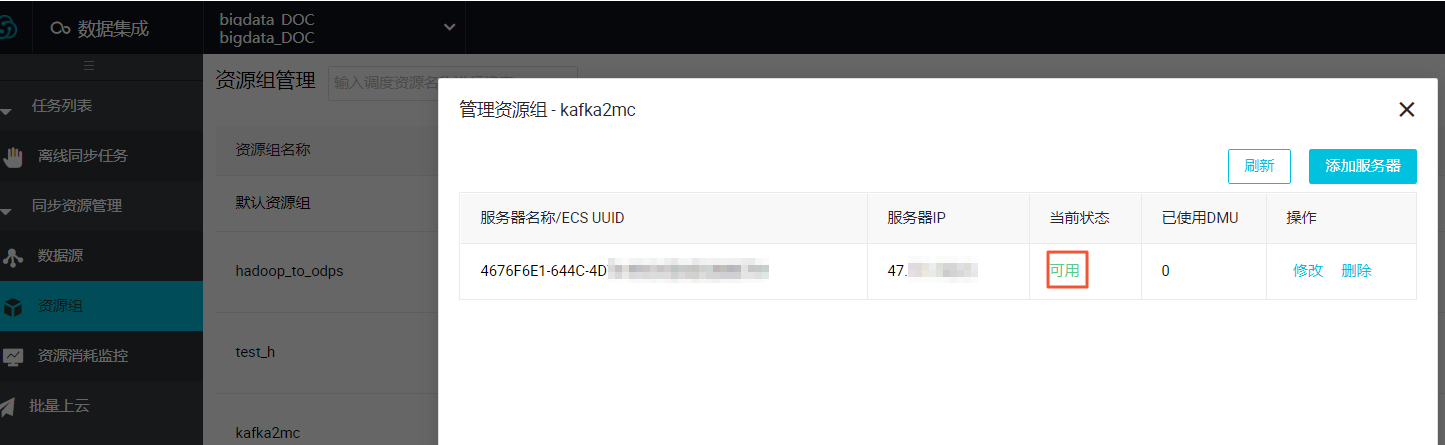

      在本文中,为节省资源,直接使用EMR集群Header主机作为自定义资源组。完成后,请等待服务器状态变为可用

    2. 新建并运行同步任务

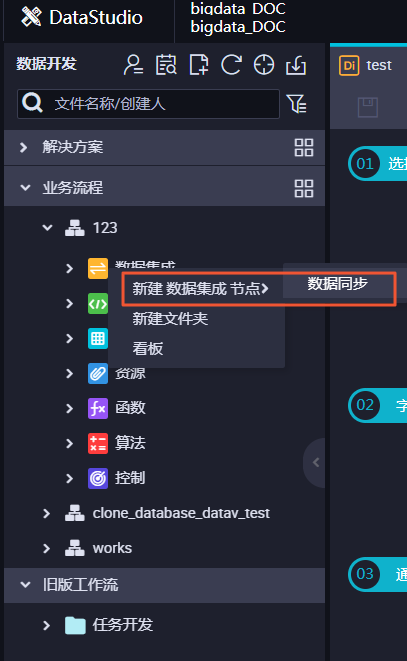

      1. 在您的业务流程中右键单击数据集成,选择新建数据集成节点 > 数据同步

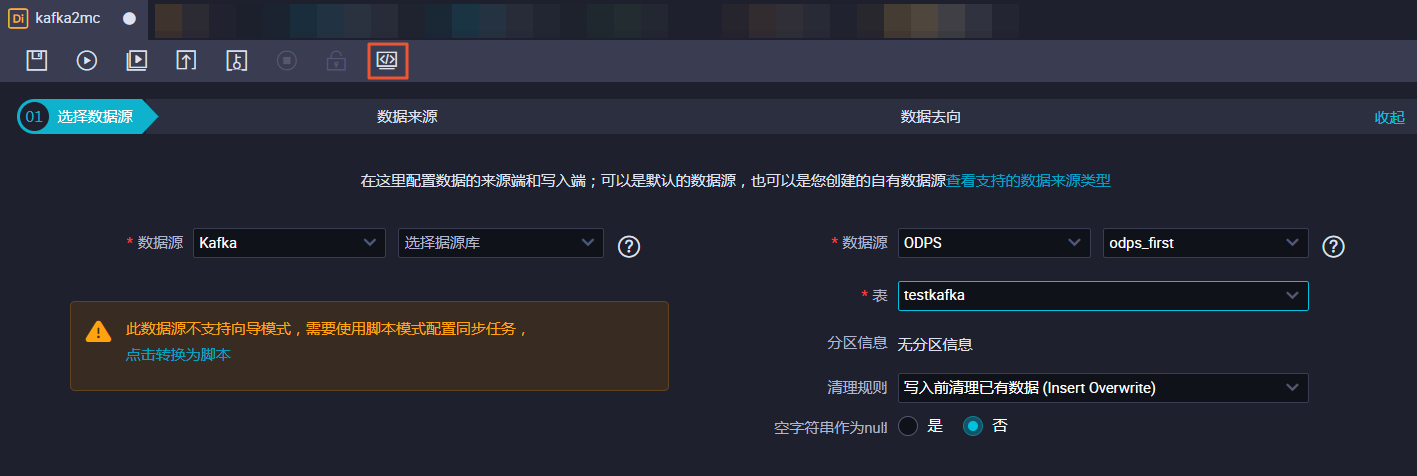

      2. 新建数据同步节点后,您需要选择数据来源的数据源为Kafka,数据去向的数据源为ODPS,并且使用默认数据源odps_first。选择数据去向表为您新建的testkafka。完成上述配置后,请单击下图框中的按钮,转换为脚本模式

      3. 脚本配置如下,代码释义请参见配置Kafka Reader
        {
            "type": "job",
            "steps": [
                {
                    "stepType": "kafka",
                    "parameter": {
                        "server": "47.xxx.xxx.xxx:9092",
                        "kafkaConfig": {
                            "group.id": "console-consumer-83505"
                        },
                        "valueType": "ByteArray",
                        "column": [
                            "__key__",
                            "__value__",
                            "__partition__",
                            "__timestamp__",
                            "__offset__",
                            "'123'",
                            "event_id",
                            "tag.desc"
                        ],
                        "topic": "testkafka",
                        "keyType": "ByteArray",
                        "waitTime": "10",
                        "beginOffset": "0",
                        "endOffset": "3"
                    },
                    "name": "Reader",
                    "category": "reader"
                },
                {
                    "stepType": "odps",
                    "parameter": {
                        "partition": "",
                        "truncate": true,
                        "compress": false,
                        "datasource": "odps_first",
                        "column": [
                            "key",
                            "value",
                            "partition1",
                            "timestamp1",
                            "offset",
                            "t123",
                            "event_id",
                            "tag"
                        ],
                        "emptyAsNull": false,
                        "table": "testkafka"
                    },
                    "name": "Writer",
                    "category": "writer"
                }
            ],
            "version": "2.0",
            "order": {
                "hops": [
                    {
                        "from": "Reader",
                        "to": "Writer"
                    }
                ]
            },
            "setting": {
                "errorLimit": {
                    "record": ""
                },
                "speed": {
                    "throttle": false,
                    "concurrent": 1,
                }
            }
        }
        您可以通过在Header主机上使用kafka-consumer-groups.sh --bootstrap-server emr-header-1:9092 --list命令查看group.id参数,及消费者的Group名称。
        [root@emr-header-1 ~]#  kafka-consumer-groups.sh  --bootstrap-server emr-header-1:9092  --list
        Note: This will not show information about old Zookeeper-based consumers.

        _emr-client-metrics-handler-group
        console-consumer-69493
        console-consumer-83505
        console-consumer-21030
        console-consumer-45322
        console-consumer-14773
        console-consumer-83505为例,您可以根据该参数在Header主机上使用kafka-consumer-groups.sh --bootstrap-server emr-header-1:9092 --describe --group console-consumer-83505命令确认beginOffsetendOffset参数。
        [root@emr-header-1 ~]# kafka-consumer-groups.sh --bootstrap-server emr-header-1:9092 --describe --group console-consumer-83505
        Note: This will not show information about old Zookeeper-based consumers.
        Consumer group 'console-consumer-83505' has no active members.
        TOPIC                          PARTITION  CURRENT-OFFSET  LOG-END-OFFSET  LAG        CONSUMER-ID                                       HOST                           CLIENT-ID
        testkafka                      6          0               0               0          -                                                 -                              -
        test                           6          3               3               0          -                                                 -                              -
        testkafka                      0          0               0               0          -                                                 -                              -
        testkafka                      1          1               1               0          -                                                 -                              -
        testkafka                      5          0               0               0          -                                                 -                              -

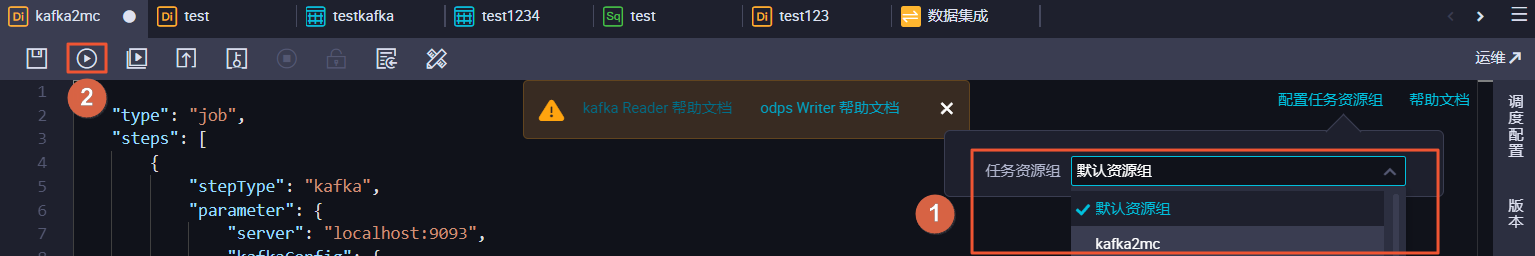

        完成脚本配置后,请首先切换任务资源组为您刚创建的资源组,然后单击运行。

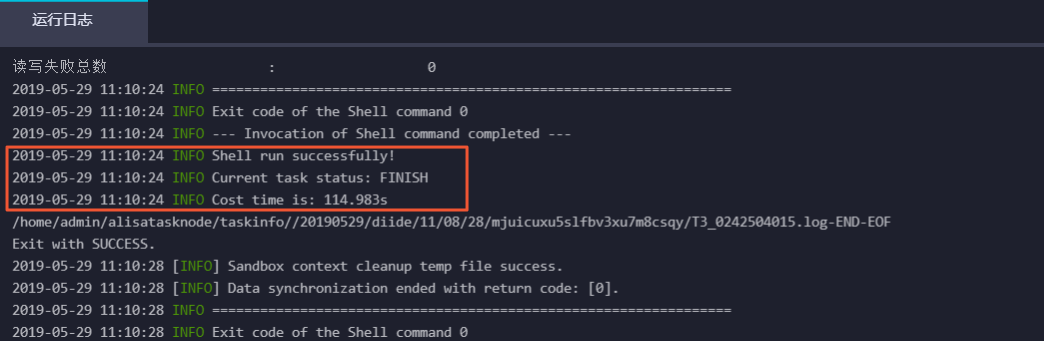

      4. 完成运行后,您可以在运行日志中查看运行结果,如下为成功运行的日志。

  3. 结果验证

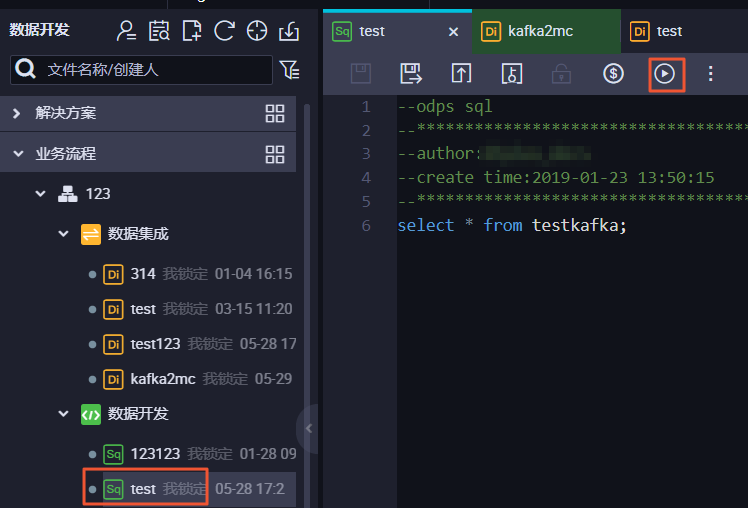

    您可以通过新建一个数据开发任务运行SQL语句,查看当前表中是否已存在从Kafka同步过来的数据。本例中使用select * from testkafka;语句,完成后单击运行即可。

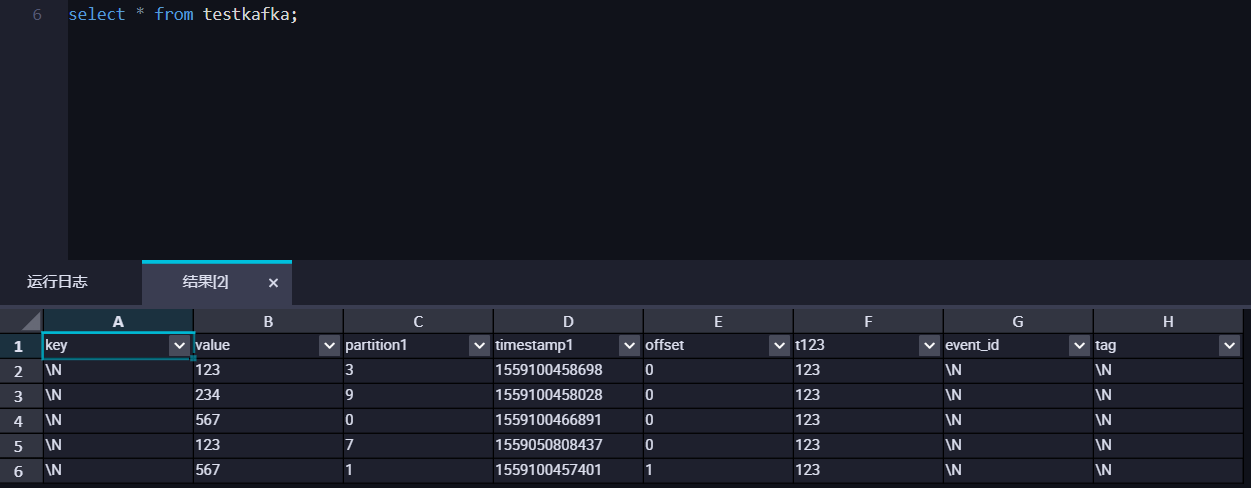

    执行结果如下,本例中为保证结果,在testkafka Topic中输入了多条数据,您可以查验是否和您输入的数据一致。
