业务接入DDoS高防并切换业务流量至DDoS高防实例后,您可以在DDoS高防控制台的安全总览页面实时查看业务指标和DDoS攻击事件的防护情况。

背景信息

DDoS高防的安全总览页面向您展示以下业务指标和DDoS攻击事件的概览:
  • 业务指标:业务带宽、业务QPS、业务CPS、接入防护的域名、接入防护的端口。
  • DDoS攻击事件:流量型、连接型和Web资源消耗型三种DDoS攻击事件的记录。

前提条件

DDoS高防(新BGP)实例或DDoS高防(国际)实例已完成业务接入。更多信息,请参见添加网站管理规则

操作步骤

  1. 登录DDoS高防控制台
  2. 在顶部菜单栏左上角处,选择服务所在地域:
    • DDoS高防(新BGP):选择中国内地地域。
    • DDoS高防(国际):选择非中国内地地域。
    您可以通过切换地域分别管理和配置DDoS高防(新BGP)和DDoS高防(国际)实例。在使用DDoS高防服务时,请确认您已选择正确的地域。
  3. 在左侧导航栏,单击安全总览

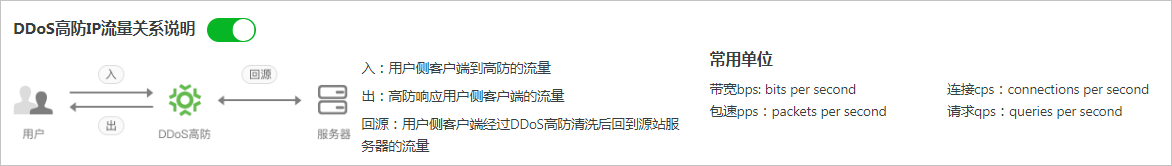

  4. 可选:在右上角展开流量关系说明,查看并熟悉DDoS高防IP的背景信息及相关概念。
    DDoS高防IP流量关系说明展示了DDoS高防IP的流量关系说明、高防数据指标的名词解释和常用数据单位。
  5. 单击实例页签,设置要查询的实例和时间范围,查看指定实例对应业务的相关信息。
    信息项 说明
    带宽

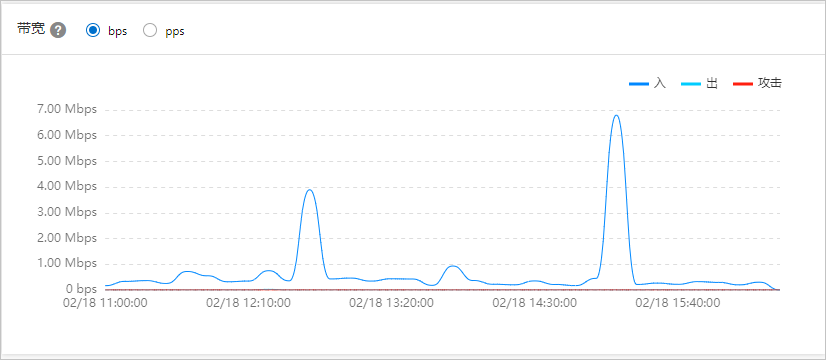

    • DDoS高防(新BGP)服务提供带宽趋势图,以bps或者pps展示指定时间段内实例上的入流量、出流量、攻击流量趋势。

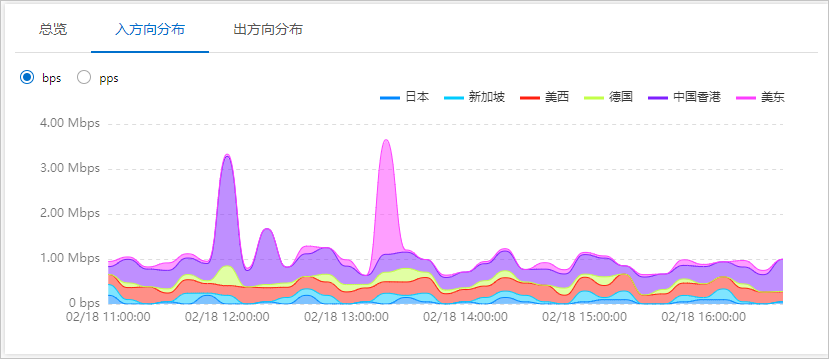

    • DDoS高防(国际)提供三个页签,分别是总览(与带宽趋势图相同)、入方向分布(入方向流量的分布信息)、出方向分布(出方向流量的分布信息)。
    说明安全总览页面的多个趋势图中,不同的查询时间间隔对应的展示粒度不同,具体如下:
    • 查询时间≤1小时:展示粒度为1分钟。
    • 1小时<查询时间≤6小时:展示粒度为5分钟。
    • 6小时<查询时间≤24小时:展示粒度为10分钟。
    • 1天<查询时间≤7天:展示粒度为30分钟。
    • 7天<查询时间≤15天:展示粒度为1小时。
    • 15天<查询时间≤30天:展示粒度为6小时。

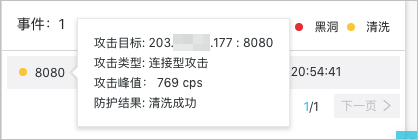

    网络层攻击事件

    将光标放置在被攻击的IP或端口上,可以展示被攻击的IP和端口信息、攻击的类型和峰值、防护结果。

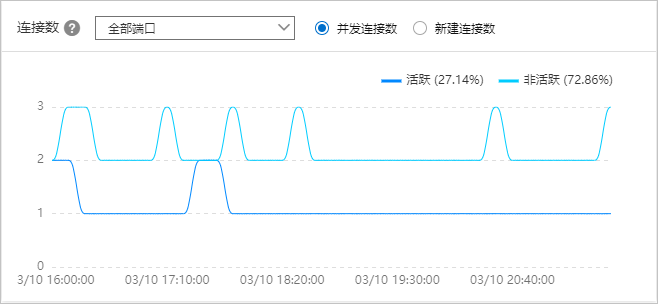

    连接数
    • 并发连接数:客户端同一时间与DDoS高防建立的TCP连接数量。
      • 活跃连接数:当前所有状态为Established的TCP连接数量。
      • 非活跃连接数:当前除了Established状态以外,所有其他状态的TCP连接数量。
    • 新建连接数:客户端每秒内新增的与DDoS高防通信的TCP连接数。
    说明 只有选择单个实例时,连接数报表处才会显示当前实例IP的不同端口的连接数。如果选择一个以上实例,则无法区别端口,只能显示全部端口的连接数。
    业务地区及运营商分布
    • 正常业务地区分布:正常业务流量的来源地区分布(全球中国内地
    • 正常业务运营商分布:正常业务流量的运营商分布
  6. 单击域名页签,设置要查询的时间范围,查看指定域名对应业务的相关信息。
    信息项 说明
    请求速率(QPS)

    请求速率趋势图按峰值展示,不同的查询时间间隔对应的展示粒度不同。

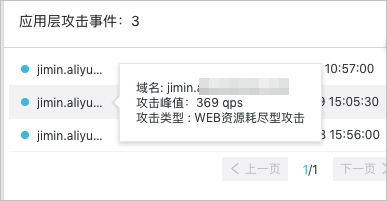

    应用层清洗事件

    将光标放置在域名上,可以展示被攻击的域名信息、攻击的峰值和攻击类型。

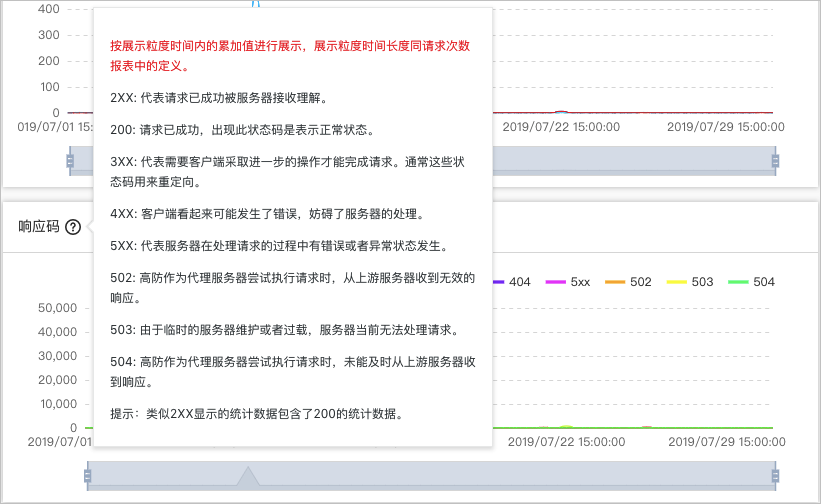

    响应码
    响应码记录的数量对应展示粒度时间内的累加值。不同响应码的含义如下:
    • 2XX:表示请求已成功被服务器接收、理解并接受。
      说明 2XX响应码的统计数据包含了200响应码的统计数据。
    • 200:表示请求成功。
    • 3XX:表示需要客户端采取进一步的操作才能完成请求。通常这些状态码用来重定向。
    • 4XX:表示客户端可能发生了错误,妨碍服务器的处理。
    • 404:表示服务器当前无法访问。
    • 5XX:表示服务器在处理请求的过程中发生了错误或者出现异常状态。
    • 502:表示DDoS高防作为代理服务器尝试执行请求,但是从上游服务器收到了无效的响应。
    • 503:表示服务器当前无法处理请求,可能因为临时的服务器维护或者过载。
    • 504:表示DDoS高防作为代理服务器尝试执行请求,但是未能及时从上游服务器收到响应。
    来源地区 访问来源地区的分布。
    URI请求次数URI响应时间
    • URI请求次数:按被请求次数由多到少返回前五个URI(单击更多可以查看全部URI的请求次数)
    • URI响应时间:按响应时间(单位:毫秒)由大到小返回前五个URI(单击更多可以查看全部URI的响应时间)
    缓存命中率

    适用于已经开启静态页面缓存功能的场景。更多信息,请参见设置静态页面缓存
