本文档以Tab列表控制区域图基本柱状图的显隐为例,为您介绍使用DataV蓝图编辑器功能控制组件显隐的方法。

前提条件

准备好交互需求。

本案例的交互需求为:使用Tab列表控制区域图基本柱状图的显隐。

背景信息

本文档为您提供以下两种解决方案。

理解案例交互

当前案例实现需要用户将交互转成节点和边的关联关系,需要使用的组件有满足需求的事件和动作才能进行配置,否则就无法实现。
  • 组件:组件包含两种能力,事件抛出能力和动作执行能力。本案例使用了翻牌器组件之间的联动。
    • Tab列表:这两个组件具备抛出请求接口返回数据的能力。
    • 区域图&基本柱状图:属于被联动组件,具有接收数据并执行动作的能力。
  • 蓝图编辑器:通过运用逻辑节点编排的方式,将上游组件的交互/事件下游组件的执行动作绑定,从而实现页面内组件间的交互联动。
    说明 蓝图编辑器配置完成后需要在预览页查看配置效果。

通过分支判断节点控制

  1. 参考画布编辑器添加组件,在画布编辑器页面搭建所需要的Tab列表区域图基本柱状图组件。
  2. 单击画布编辑器图层栏内三个组件,右键单击选择导出到蓝图编辑器
    导出到蓝图编辑器
  3. 在画布编辑器页面左上角,单击蓝图编辑器图标(蓝图编辑器图标),切换到蓝图编辑器配置页面。

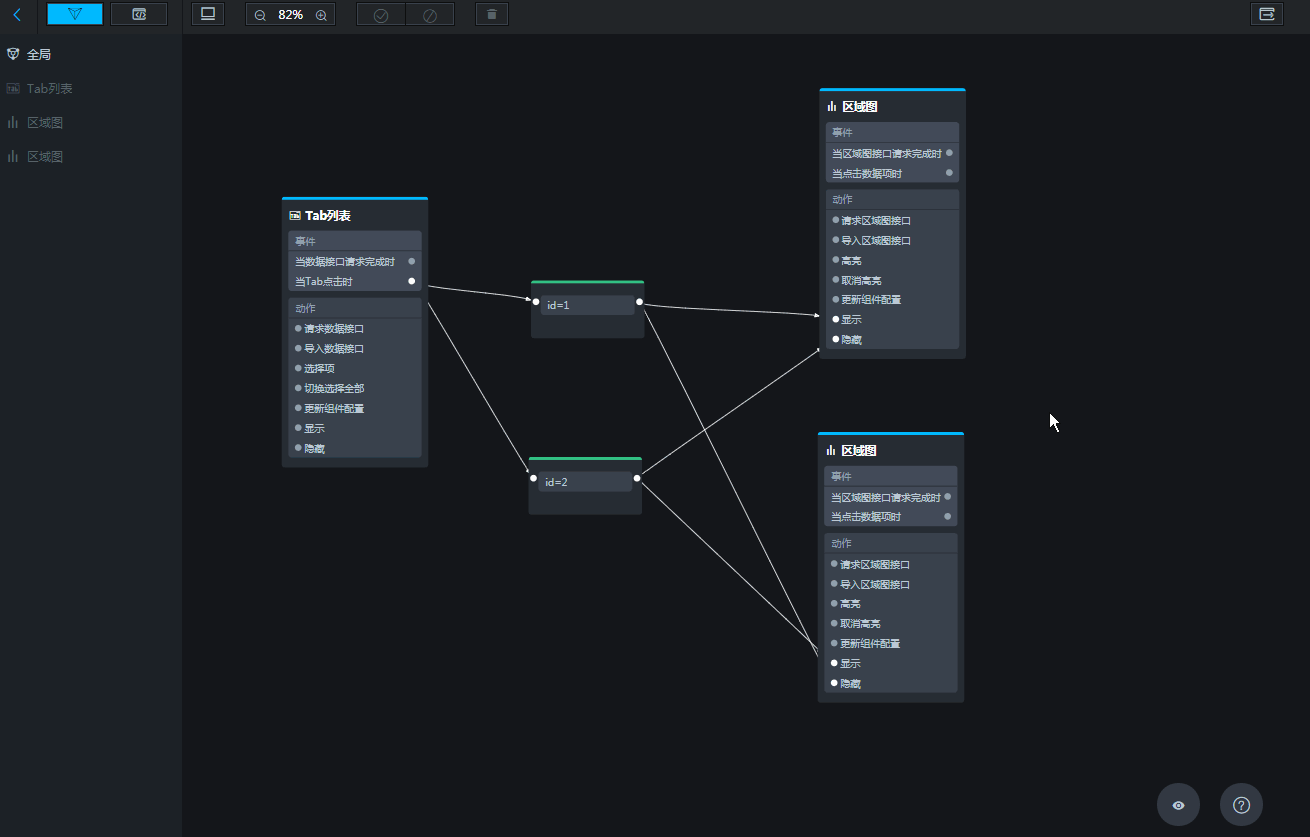

  4. 在蓝图编辑器配置页面,将左侧导入节点栏内的Tab列表区域图基本柱状图节点拖至画布中。从逻辑节点栏内拖动添加两个分支判断节点到画布中,并按照如下图所示的样式进行连线。
    连线
  5. 配置画布中两个分支判断内的处理方法,将处理方法分别重命名为判断是否为tab1判断是否为tab2
    1. 单击与区域图关联的分支判断逻辑节点,进入右侧配置面板,选择面板内其他配置栏下方的判断是否为tab1处理方法,单击右侧箭头打开脚本编辑区域。
    2. 在脚本编辑区域,输入代码,完成后单击完成

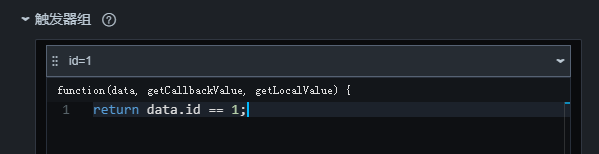

      当前处理方法的示例代码如下。
      return data.id == 1;
    3. 使用同样的方式配置判断是否为tab2处理方法。

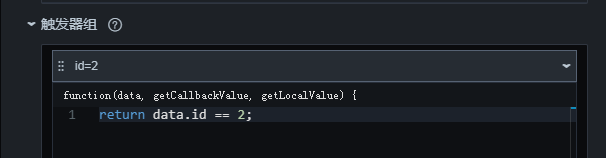

      当前处理方法的示例代码如下。
      return data.id == 2;
      说明 该触发判断条件下,实现的交互是如果Tab列表的参数id=1的情况下,参数传递给两个分支判断节点后会使得与区域图组件关联的处理方法为true(满足)状态,与基本柱状图组件关联的处理方法为false(不满足)状态,配置为true的时候才会触发区域图执行显示基本柱状图执行隐藏的相应动作。

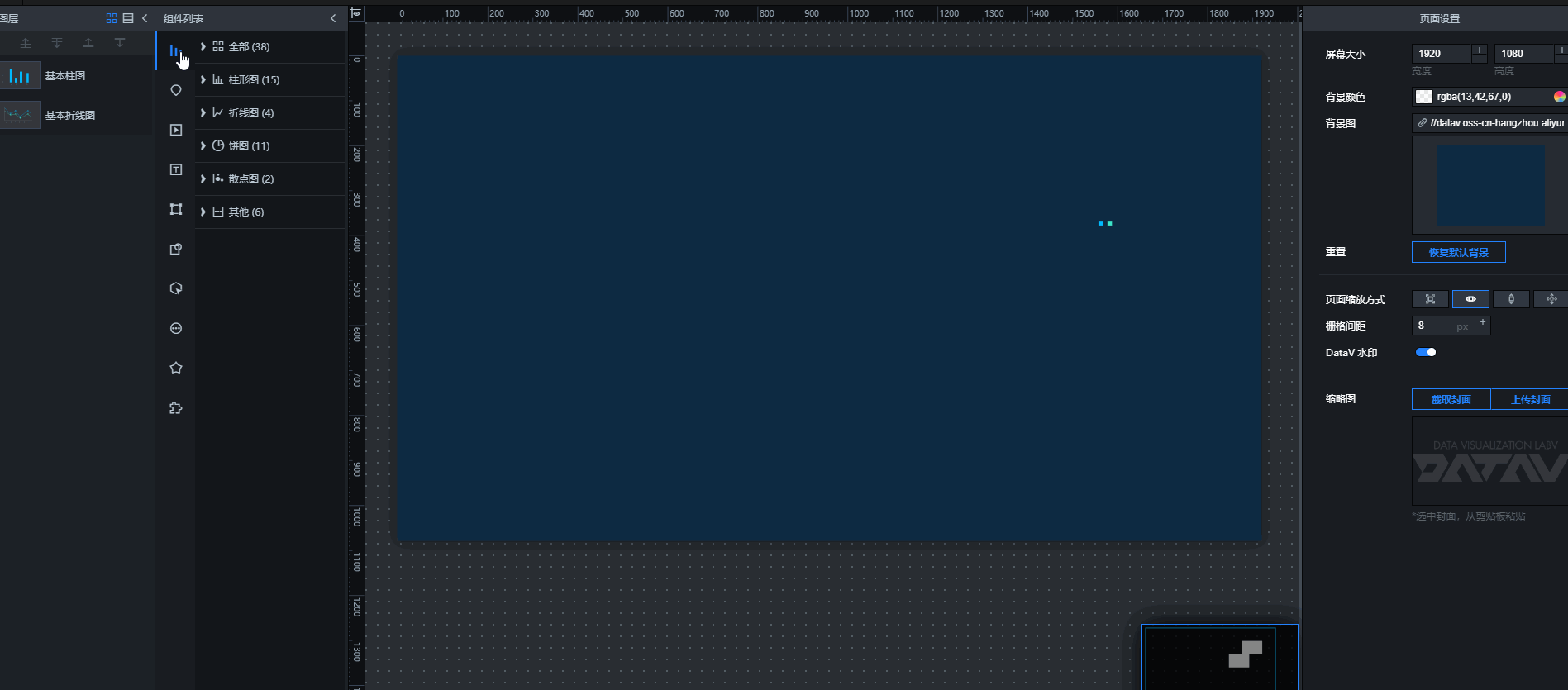

  6. 处理方法都配置完成后,单击预览即可查看Tab组件控制区域图基本柱状图组件显隐的交互效果。
    组件显隐交互效果

通过串行数据处理节点控制

  1. 参考添加组件,在可视化画布编辑器页面搭建所需要的Tab列表区域图基本柱状图组件。

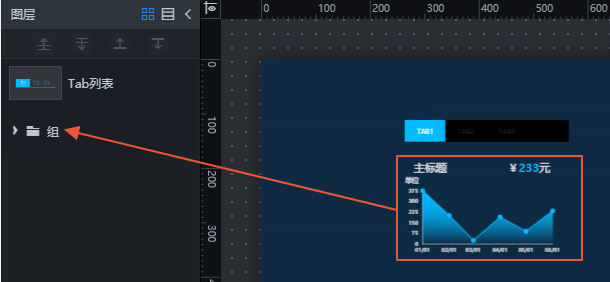

  2. 区域图基本柱状图重叠放置,并全部选中,右键单击成组成组

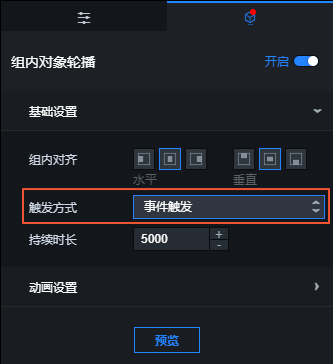

  3. 单击成组的对象,在右侧的配置栏中,打开组内对象轮播开关,并将基础设置中的触发方式设置为事件触发组内对象轮播
  4. 单击画布编辑器图层栏内Tab列表组件和,右键选择导出到蓝图编辑器tab列表和组导出到蓝图编辑器
  5. 单击画布编辑器页面左上角,单击蓝图编辑器图标(蓝图编辑器图标),切换到蓝图编辑器配置页面。

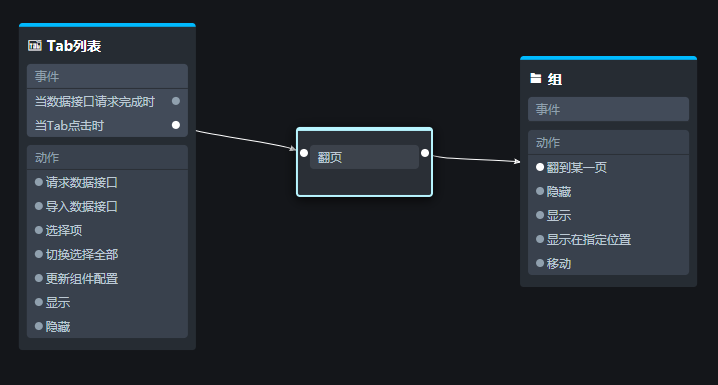

  6. 在蓝图编辑器配置页面,将左侧导入节点栏内的Tab列表节点拖至画布上,并按照如下图所示的样式连线。
    连线
  7. 连线中间会自动添加一个串行数据处理节点。
  8. 配置画布中串行数据处理节点内的处理方法
    1. 单击与串行数据处理逻辑节点,进入右侧配置面板,选择面板内其他配置栏下方的处理方法,单击右侧箭头打开脚本编辑区域。
    2. 在脚本编辑区域,输入代码,完成后单击完成

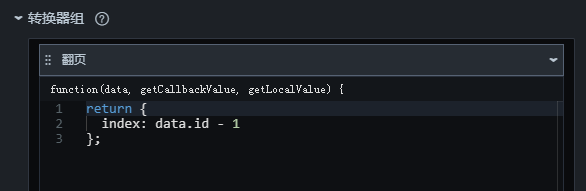

      当前处理方法的示例代码如下。
      return {
        index: data.id - 1
      };
      翻页处理方法代码
      说明 该触发判断条件下,实现的交互是当Tab列表组件当Tab点击时事件内的{id:"1"} 参数传递给串行数据处理节点后变成{index:0} 并传递给作为query参数并立即执行相应动作。内的组件索引是以0开始的,所以要在串行数据处理时进行相应加工。

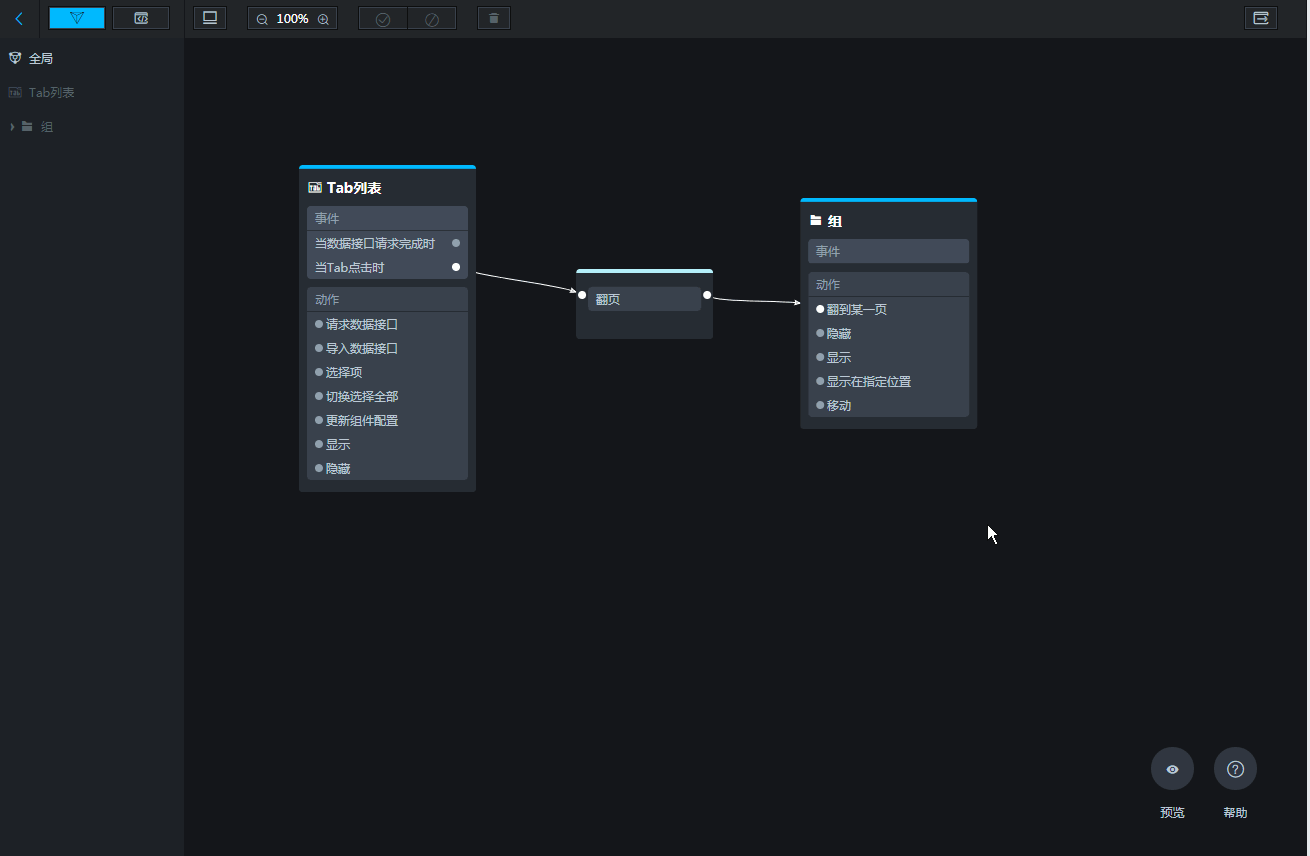

  9. 处理方法都配置完成后,单击预览即可查看Tab组件控制的组内翻页,实现组件显隐的交互效果。
    组件显隐的交互效果
