弧线层是3D地球(2018)的子组件,支持独立的样式配置,包括飞线的样式和图标样式等。本文介绍弧线层各配置项的含义。

参见地球容器添加弧线层子组件,并配置其参数。

配置

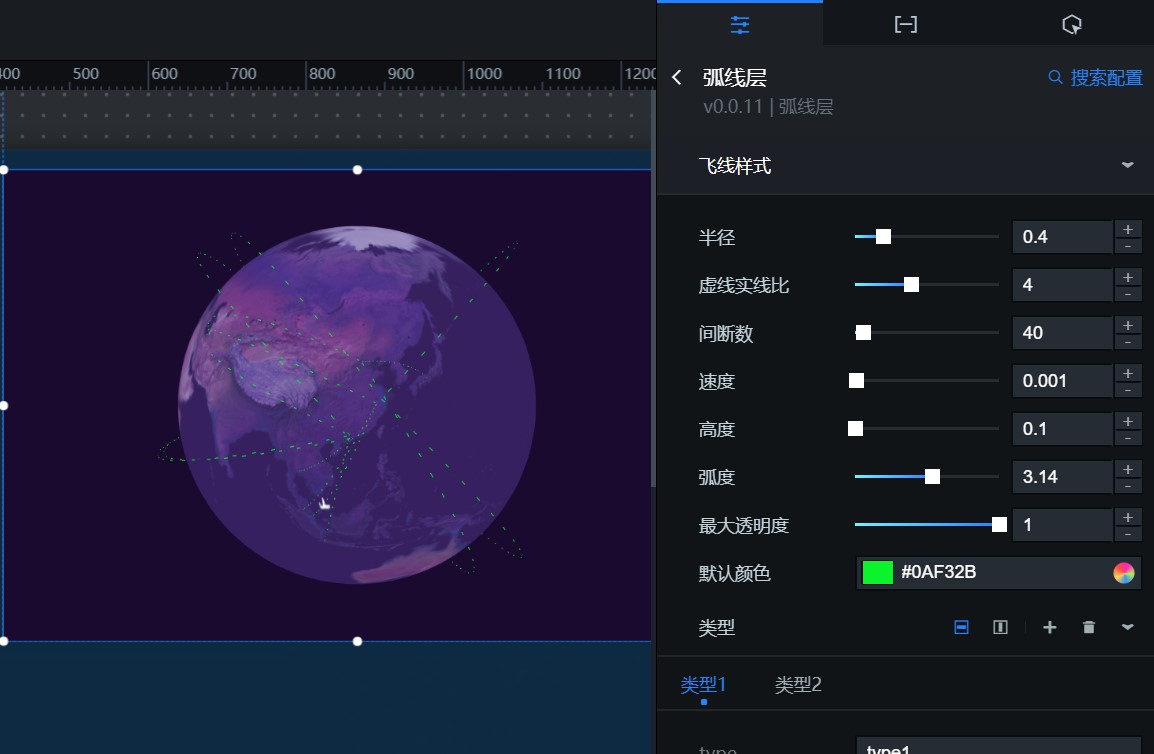

弧线层配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 飞线样式:弧线层飞线的样式。
    参数 说明
    半径 飞线的线条宽半径。
    虚线实线比 飞线虚线实线距离比例值。
    间断数 飞线的间断数量。
    速度 飞线的速度。
    高度 飞线距离地平面的高度。
    弧度 飞线的弧度。
    最大透明度 飞线的透明度值,取值范围0到1。
    默认颜色 默认飞线的颜色。
    类型 单击右侧的+号或垃圾桶图标,添加或删除一个飞线类型。 单击横竖排列图标配置多个飞线类型的排列样式。
    • type:飞线的类型,与数据面板的type字段相匹配。
    • 颜色:该类型飞线的颜色。
  • 图标样式:弧线层内图标的样式。
    参数 说明
    自定义贴图
    • 鼠标移动到图片位置,单击删除可删除当前图片,然后单击图片区域或者拖动本地图片到区域内即可添加一个贴图。
    • 鼠标移动到图片位置,单击更改可重新上传本地图片。
    • 您也可以输入图片的URL地址,将远程服务器上的图片作为自定义贴图。
    高度 图标距离地平面的高度。
    大小 图标的大小。
    速度 图标随着飞线运行的速度。

数据

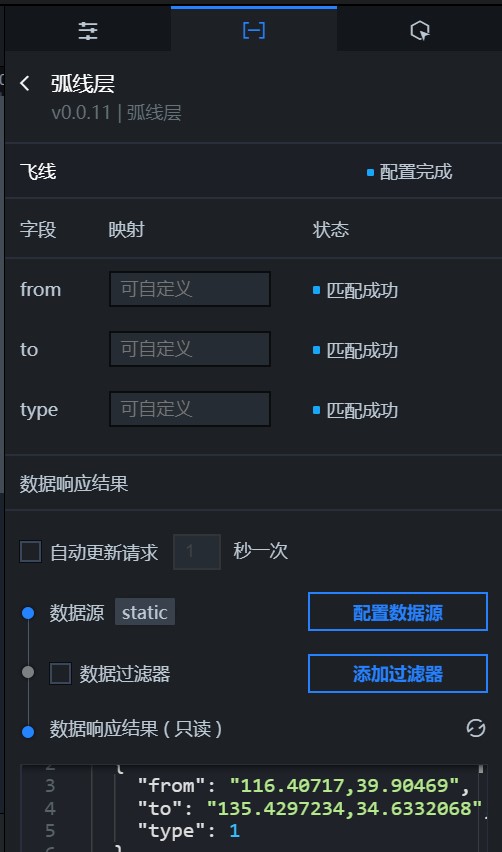

数据面板
表 1. 字段说明
字段 说明
from 飞线的起点位置。
to 飞线的目的地位置。
type 飞线的类型,与配置面板中的类型相匹配。
表 2. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在大屏编辑器页面,单击3D地球子组件管理列表中弧线层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的弧线层组件,在画布中可以看到如下图所示的弧线层的蓝图编辑器配置参数。弧线层蓝图参数
    • 事件

      当飞线请求完成时:飞线数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例

    • 动作
      动作 说明
      请求飞线 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如弧线层配置了API数据源为http://api.test,传到请求飞线动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入飞线 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例
      显示组件 显示组件,不需要参数。
      隐藏组件 隐藏组件,不需要参数。
