散点层(线性渐变)

更新时间:

本文介绍散点层(线性渐变)的图表样式和各配置项的含义。

图表样式

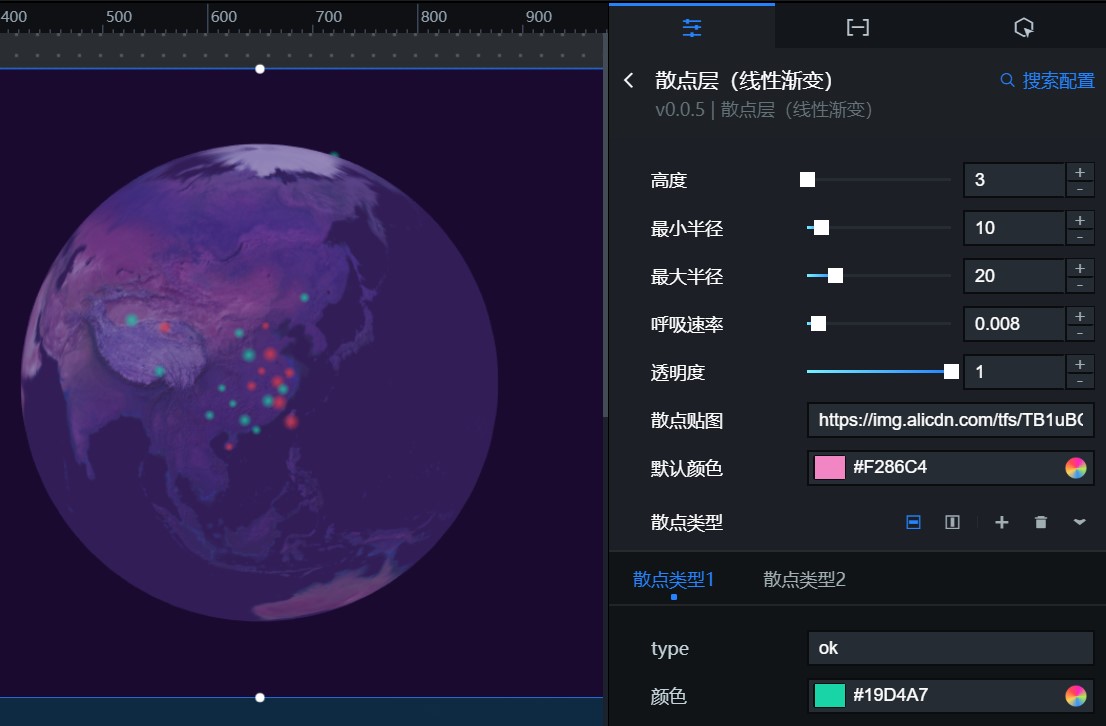

散点层(线性渐变)是3D地球的子组件,支持独立的样式和数据配置,包括散点的大小、颜色、类型以及经纬度等,能够以散点的形式表现地理位置上的点数据信息。image

配置面板

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 高度:散点层相对于地图球面的高度,取值范围为3~10。

  • 最小半径:散点最小半径值。

  • 最大半径:散点最大半径值。

    说明

    在最大半径和最小半径之间的散点,会根据您的value字段数值,对应显示最大半径最小半径之间的散点大小。

  • 呼吸速率:散点层渐变的速度频率,取值范围为0~0.1。

  • 透明度:散点层透明度数值,取值范围为0~1。

  • 散点贴图:散点层贴图样式,可粘贴贴图URL链接获取。

  • 默认颜色:当数据中的type字段与散点类型 > type配置项不一致时,散点显示为默认颜色。

  • 散点类型:单击右侧的加号图标垃圾桶图标图标,添加或删除一个散点类型。单击横排列图标竖排列图标图标配置多个散点类型的排列样式。单击复制图标图标,即可复制当前选中散点类型配置内容并新增一个同样配置的散点类型。

    参数

    说明

    type

    type的值和数据中的type字段对应。

    颜色

    该类型下散点的颜色。

    说明

    该配置项可为一个数组,可在此配置项中配置多个不同系列,数据中的type字段对应的点会使用此系列下的颜色进行渲染。若数据中type字段不存在于此配置项中,则以默认颜色渲染。

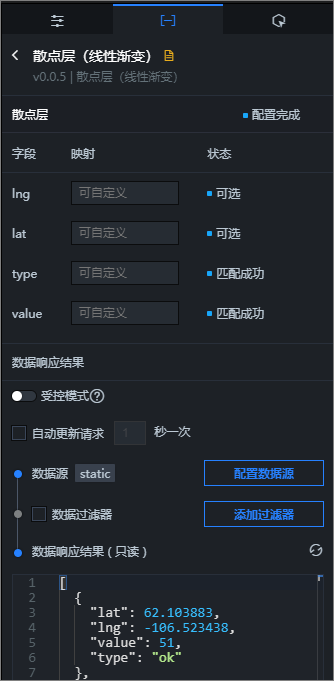

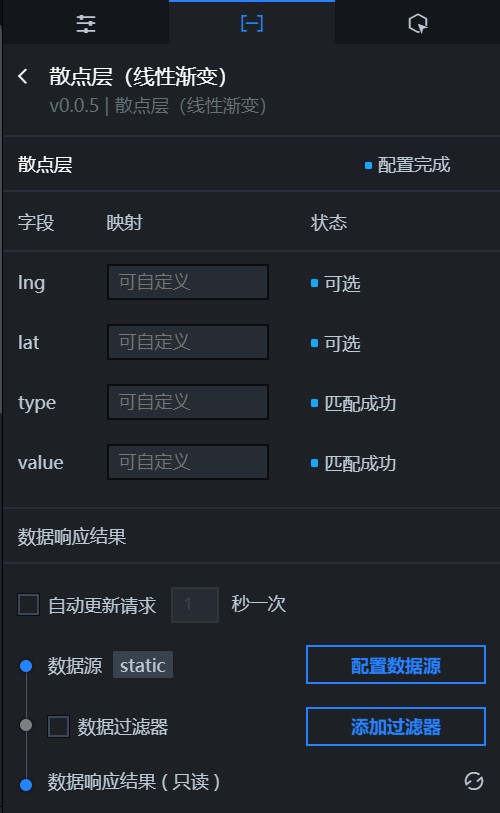

数据面板


配置字段说明

字段

说明

lng

(可选)散点的经度。

lat

(可选)散点的纬度。

type

散点的类型,与散点类型 > type配置项共同定义散点的颜色。

value

散点对应的数值。

表 1. 配置项说明
配置项说明
受控模式打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据过滤器数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互面板

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击3D地球子组件管理列表中散点层(线性渐变)右侧的导出到蓝图编辑器图标。

  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的散点层(线性渐变)组件,在画布中可以看到如下图所示的散点层(线性渐变)的蓝图编辑器配置参数。散点层(线性渐变)蓝图参数

    • 事件

      事件

      说明

      当散点层请求完成时

      数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

      当散点层请求失败时

      数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

    • 动作

      动作

      说明

      请求散点层

      重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如散点层(线性渐变)配置了API数据源为https://api.test,传到请求散点层动作的数据为{ id: '1'},则最终请求接口为https://api.test?id=1

      导入散点层

      按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

      显示

      显示组件,不需要参数。

      隐藏

      隐藏组件,不需要参数。
