时间轴

更新时间:

时间轴可以动态展示行为、状态的变化,讲述一个按时间变化的事件,例如企业发展的不同阶段画像。本文为您介绍如何为时间轴添加数据并配置样式。

前提条件

已创建仪表板,请参见新建仪表板

图表概述

优势简介

可以清晰的展示某一时间发生的事件,支持自定义编辑事件内容。

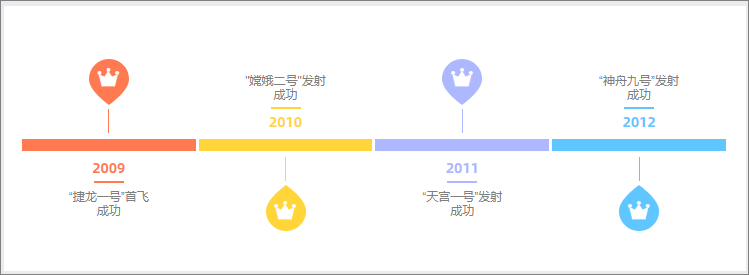

效果图示例


图表数据配置

在仪表板编辑页面,按照下图操作指引进行图表数据配置。


为满足灵活多样的可视化分析场景,时间轴支持多种时间维度和节点标签的组合,不同组合的数据配置及效果图不同,详细说明如下。

场景

实现步骤

效果图

场景一:仅通过时间维度,静态展示某一时间区间内发生的大事件。

例如,查看某一时间区间内发生的事件。

  1. 字段页签,选择需要的字段。

    维度列表中,找到年份,双击或拖拽至时间轴/时间维度区域。

  2. 样式页签,手动输入时间节点描述。

  3. 单击更新,系统自动更新图表。

时间轴

场景二:通过时间维度和单个非时间维度字段,动态展示某一时间区间内发生的事情。

例如,查看某一时间区间内有订单记录的城市。

  1. 字段页签,选择需要的字段。

    • 维度列表中,找到下单日期(day),双击或拖拽至时间轴/时间维度区域。

    • 维度列表中,找到城市,双击或拖拽至节点标签/维度区域。

  2. 单击更新,系统自动更新图表。

城市

场景三:通过时间维度和单个度量字段,动态展示某一时间区间内单个数据的变化。

例如,查看某一时间区间内日均订单金额的变化。

  1. 字段页签,选择需要的字段。

    • 维度列表中,找到订单日期(day),双击或拖拽至时间轴/时间维度区域。

    • 度量列表中,找到日均订单金额,双击或拖拽至节点标签/度量区域。

  2. 单击更新,系统自动更新图表。

3

场景四:通过时间维度和多个度量字段,动态展示某一时间区间内多个数据的变化。

例如,查看某一时间区间内保单数量和月度达成率的变化。

  1. 字段页签,选择需要的字段。

    • 维度列表中,找到时间(month),双击或拖拽至时间轴/时间维度区域。

    • 度量列表中,找到保单数月达成率,依次双击或拖拽至节点标签/度量区域。

  2. 单击更新,系统自动更新图表。

4

场景五:通过时间维度、单个非时间维度字段和单个度量字段,动态展示某一时间区间内随维度变化的度量数据。

例如,查看某一时间区间内某省份的月度达成率的变化。

  1. 字段页签,选择需要的字段。

    • 维度列表中,找到时间(month),双击或拖拽至时间轴/时间维度区域。

    • 维度列表中,找到省份,双击或拖拽至节点标签/维度区域。

    • 度量列表中,找到月达成率,双击或拖拽至节点标签/度量区域。

  2. 单击更新,系统自动更新图表。

5

图表样式配置

下面为您介绍图表的样式配置,图表通用的样式配置请参见配置图表标题区

您可以在配置区顶部的搜索框中输入关键字快速查找配置项进行配置。同时单击右侧image..png图表支持操作展开/收起全部类别

  • 图形中,设置图表样式。支持设置标记时间节点配色、可视化样式和空值自动补齐展示。


    图表配置项

    配置项说明

    标记时间节点配色

    设置时间节点配色。


    可视化样式

    支持时间粒度里程碑


    节点标签布局

    设置节点标签的布局。

    支持上下交错位于轴上方两种布局方式。

    说明

    字段中仅填入时间轴/时间维度时,需要配置该选项。

    空值自动补齐展示

    时间轴/时间维度区域选中的时间字段的值小于系统预设值时,选中此选项,系统会在图表上自动补齐缺失的时间。

    说明

    仅当图表类型时间粒度时,需要配置该选项。

  • 时间节点及描述中,设置标记时间节点样式及描述内容

    • 显示时间节点修饰icon:设置是否显示或调整时间节点的icon。

    • 标记时间节点:设置单个时间节点的icon和事件描述。

  • 系列设置中,设置请选择系列指标数据值前后缀

    说明

    仅当节点标签/度量中填入数据时,才需配置以下参数。

图表分析配置

配置项

名称

说明

交互分析

联动

当需要分析的数据存在于不同的图表,您可以通过图表联动,把多个图表关联起来,形成联动进行数据分析。具体设置请参见联动

使用限制

时间轴由时间轴/时间维度节点标签/维度节点标签/度量组成:

  • 时间轴仅可选择1个日期维度

  • 节点标签数据的维度或度量:

    • 选择维度字段时,最多选择1个维度。

    • 选择度量字段时,最多选择3个度量。

    • 当选择了1个节点标签维度后,仅支持再选择1个度量,度量值在对应日期内,默认按照维度拆分计算。

后续步骤

  • 当其他人需要查看仪表板时,您可以分享仪表板给特定的人,请参见分享仪表板

  • 当您需要制作复杂的带导航菜单,用于专题类分析时,可以将创建好的仪表板集成到数据门户,请参见新建数据门户
