转发路由器TR(Transit Router)提供连接网络实例、自定义路由表、添加路由条目、添加路由策略等丰富的网络互通和路由管理功能。本文为您详细介绍转发路由器功能及其工作原理。

转发路由器功能说明

转发路由器分为基础版和企业版,基础版和企业版可提供功能不同。关于企业版转发路由器支持的地域信息,请参见企业版转发路由器支持的地域和可用区。关于企业版和基础版转发路由器支持的功能信息,请参见下表。

功能分类 功能 功能说明 基础版 企业版 相关文档
基础功能 转发路由器实例

转发路由器实例作为地域范围内的核心转发网元,可为您转发同地域内或不同地域间的流量。在一个云企业网实例中,一个地域支持创建一个转发路由器实例。

在目标地域创建网络实例连接时,系统自动在该地域创建转发路由器实例。您也可以手动创建转发路由器实例。

支持 支持 转发路由器实例
网络实例
转发路由器支持连接以下四种网络实例,帮您实现云上资源互通、跨地域资源互通、云上和云下资源的互通。
  • 专有网络VPC(Virtual Private Cloud)实例
  • 边界路由器VBR(Virtual Border Router)实例
  • 云连接网CCN(Cloud Connect Network)实例
  • 转发路由器TR(Transit Router)实例
支持 支持
网络实例连接
网络实例连接是转发路由器与网络实例之间的连接关系。依据网络实例类型,可分为:
  • VPC网络实例连接
  • VBR网络实例连接
  • CCN网络实例连接
  • 跨地域连接

    跨地域连接即为不同地域转发路由器实例之间的连接。跨地域连接与带宽包组合使用后,可实现网络实例跨地域互通;同地域的网络实例可通过地域内的转发路由器直接互通,无需创建跨地域连接以及购买带宽包。

支持 支持
跨地域连接功能 带宽包 带宽包提供跨地域互通带宽。带宽包与转发路由器的跨地域连接组合使用,可实现网络实例跨地域互通。 支持 支持
CCN带宽复用 云连接网带宽复用功能能够帮您实现同地域的云连接网转发路由器实例和地域转发路由器实例实时共享一个跨地域带宽,避免手动变配的繁琐操作,提高带宽使用的灵活性。 支持 支持 云连接网带宽复用
路由功能 默认路由表 系统在创建转发路由器实例后,会自动为其生成一张默认路由表,无需手动创建。 支持 支持
自定义路由表 企业版转发路由器支持创建一张或多张自定义路由表,自定义路由表类似于传统路由器中配置的Virtual Routing Forwarding(VRF),与转发路由器中的默认路由表和其他路由表完全隔离开来,互不相通。

网络实例通过关联自定义路由表可以实现流量隔离。

不支持 支持 自定义路由表
自定义路由条目 企业版转发路由器支持添加静态路由或黑洞路由。 不支持 支持 转发路由器自定义路由条目
关联转发 网络实例连接与转发路由器路由表可以创建关联转发关系。关联转发关系创建后,转发路由器会依据网络实例连接关联的路由表转发网络实例的流量。 不支持 支持 关联转发
路由学习 网络实例连接与转发路由器路由表可以创建路由学习关系。路由学习关系创建后,路由表可以自动学习该网络实例的路由。 不支持 支持 路由学习
路由策略 路由策略功能可以过滤路由信息,还可以修改路由属性,帮助您自定义云上网络互通能力。

在基础版转发路由器下,路由策略自动关联至默认路由表。

在企业版转发路由器下,路由策略支持关联至默认路由表或自定义路由表。

支持 支持 路由策略概述
云服务访问功能 访问云服务 已经连接到转发路由器中的VBR网络实例、CCN网络实例可通过转发路由器访问部署在阿里云上的云服务。 支持 支持 访问云服务
访问PrivateZone服务 PrivateZone是基于阿里云VPC环境的私有DNS域名解析和管理服务。连接到转发路由器中的CCN、VBR网络实例可以通过转发路由器访问PrivateZone服务。 支持 支持 访问PrivateZone服务
流日志功能 流日志 流日志可以帮您捕获转发路由器之间的跨地域流量信息,您可以根据捕获的流量信息分析跨地域业务流量、排查网络故障以及优化流量使用成本。 不支持 支持 配置流日志
流量调度策略 流量调度策略 流量调度策略能帮您标记不同业务的流量,并对业务流量进行带宽限制,使得核心业务不会被非核心业务挤占带宽,保证核心业务流量的带宽,提高您网络的整体运行效率。
说明 流量调度策略功能和功能文档默认不开放。如需使用,请向您的商务经理进行申请。
不支持 支持 流量调度策略

企业版转发路由器工作原理

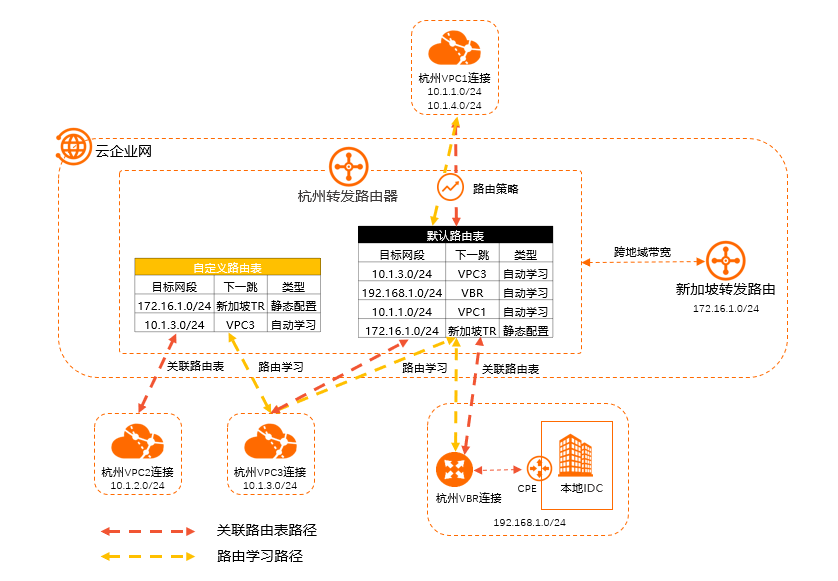

企业版转发路由器原理

在您创建企业版转发路由器实例时,系统自动为企业版转发路由器实例创建一张默认路由表,您可以根据需求自定义路由功能,灵活转发网络实例的流量。

  • 网络实例:在创建网络实例连接时,系统默认将网络实例连接关联至转发路由器的默认路由表,并将网络实例的路由传播至默认路由表。您可以通过路由功能自定义网络实例路由策略。更多信息,请参见下表。
    网络实例连接类型 默认路由设置 自定义路由功能
    VPC连接 在创建VPC网络连接时,系统默认为您选中以下功能:
    • 自动关联至转发路由器的默认路由表

      开启本功能后,VPC连接会自动关联至转发路由器的默认路由表,转发路由器通过默认路由表转发VPC实例的转发流量。

    • 自动传播系统路由至转发路由器的默认路由表

      开启本功能后,VPC实例会将自身的系统路由传播至转发路由器的默认路由表中,用于网络实例互通。

    • 自动为VPC的所有路由表配置指向转发路由器的路由

      开启本功能后,系统将在VPC实例的所有路由表内自动配置10.0.0.0/8、172.16.0.0/12、192.168.0.0/16三条路由条目,其下一跳均指向转发路由器。

    您可以在创建VPC网络实例时,取消默认选中的功能。通过以下功能自定义路由策略:
    • 创建自定义路由表。
    • 设置关联转发关系:将VPC连接关联至指定路由表。
    • 设置路由学习关系:将VPC实例的系统路由传播至指定路由表。
    • 添加路由条目:在指定路由表添加静态路由或黑洞路由。
    VBR连接 在您创建VBR网络实例连接时,系统默认为您选中以下功能:
    • 自动关联至转发路由器的默认路由表

      开启本功能后,VBR连接会自动关联至转发路由器的默认路由表,转发路由器通过默认路由表转发VBR实例的流量。

    • 自动传播系统路由至转发路由器的默认路由表

      开启本功能后,VBR实例的系统路由自动传播至转发路由器的默认路由表中。

    • 自动发布路由到Vbr

      开启本功能后,系统自动将VBR连接关联的路由表中的路由发布到VBR实例中。

    您可以在创建VBR网络实例时,取消默认选中的功能。通过以下功能自定义路由策略:
    • 创建自定义路由表。
    • 设置关联转发关系:将VBR连接关联至指定路由表。
    • 设置路由学习关系:将VBR实例的系统路由传播至指定路由表。
    • 添加路由条目:在指定路由表添加静态路由或黑洞路由。
    CCN连接 在创建CCN网络实例连接时,CCN连接默认关联转发路由器默认路由表,默认路由表会自动学习CCN实例的路由,且将自身路由发布到CCN中。
    跨地域连接 在您创建跨地域连接时,系统默认为您选中以下功能:
    • 自动关联至转发路由器的默认路由表

      开启本功能后,跨地域连接会关联至转发路由器的默认路由表,转发路由器会通过默认路由表转发跨地域间的流量。

    • 自动传播系统路由至转发路由器的默认路由表

      开启本功能后,跨地域连接会将系统路由传播至转发路由器的默认路由表中。

    • 自动发布路由到对端地域

      开启本功能后,即允许跨地域连接将本端地域转发路由器的路由自动传播至对端转发路由器的路由表中,用于网络实例跨地域互通。

    您可以在创建跨地域连接时,取消默认选中的功能。通过以下功能自定义路由策略:
    • 创建自定义路由表。
    • 设置关联转发关系:将跨地域连接关联至指定路由表。
    • 设置路由学习关系:将网络实例的系统路由传播至指定路由表。
  • 路由策略:在添加路由策略时,您可以选择将路由策略关联至默认路由表或自定义路由表,路由策略只过滤其关联的路由表内的路由。

基础版转发路由器工作原理

基础版转发路由器原理

在您创建基础版转发路由器实例时,系统自动为基础版转发路由器实例创建一张默认路由表,目标地域内的所有网络实例的流量均通过基础版转发路由器的默认路由表转发流量。

  • 网络实例:在创建网络实例连接后,网络实例自动关联至转发路由器的默认路由表,将自身的系统路由传播至默认路由表,并且通过查询默认路由表进行流量转发。
  • 云服务:在您添加云服务和PrivateZone服务后,云服务和PrivateZone的路由自动添加至默认路由表,网络实例可通过默认路由表访问云服务。
  • 路由策略:路由策略添加后,直接关联至转发路由器的默认路由表,对默认路由表的路由进行过滤。

企业版转发路由器支持的地域和可用区

云企业网转发路由器根据地域划分为基础版和企业版。下表为您展示了支持企业版转发路由器的地域和可用区,其他未罗列的地域,默认支持基础版转发路由器。

表 1. 企业版转发路由器支持的地域和可用区
区域 地域 可用区
中国内地 华东1(杭州) H、I
华南1(深圳) D、E
华北2(北京) H、G
华东2(上海) F、G
华北3(张家口) A、C
华南2(河源) A、B
西南1(成都) A、B
亚太 新加坡 B、C
中国(香港) B、C
马来西亚(吉隆坡) A、B
欧洲 德国(法兰克福) A、B
北美 美国(弗吉尼亚) A、B
美国(硅谷) A、B
说明 关于企业版转发路由器,如果您有其他地域的需求,请提交表单反馈给我们。
