平行光是三维城市构建器组件调节渲染效果的图层,用于补充额外的平行光源。平行光支持独立的样式配置,包括平行光的颜色、强度、位置等。本文介绍平行光各配置项的含义。

在场景编辑器左侧图层列表中,单击平行光图层,进入配置面板配置平行光图层的样式和数据。
说明 如果图层列表中没有平行光,说明您还未添加平行光图层,请参见添加子组件进行添加。

配置

说明 避免添加多个平行光,会使性能开销过大。

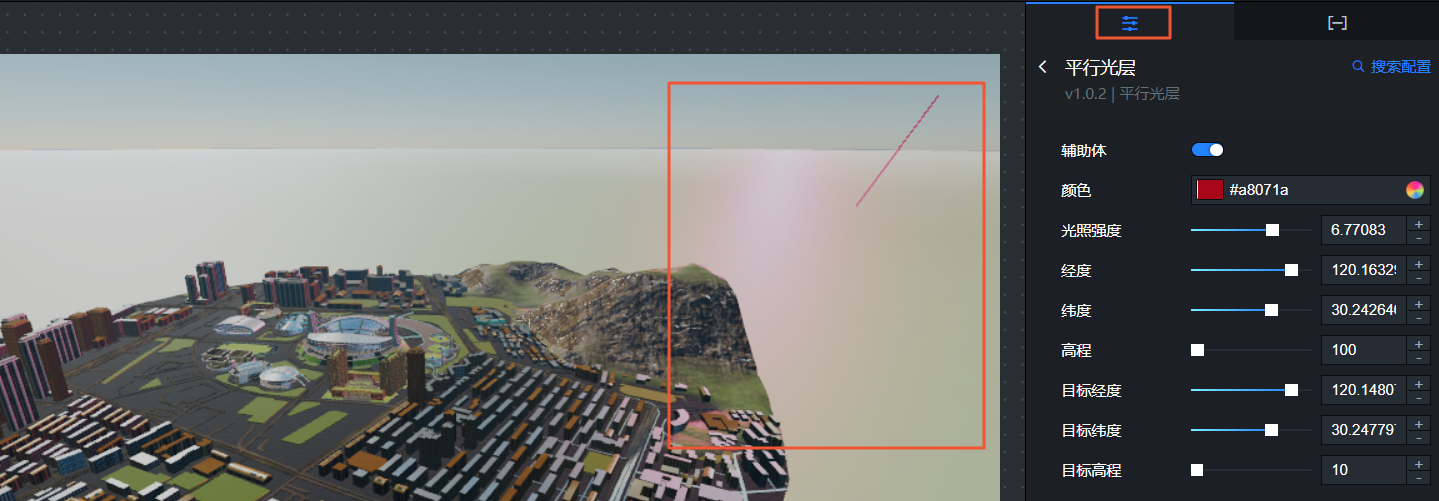

配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 平行光配置面板中的参数说明。
    • 通用
      参数说明
      光源位置设置平行光的光源位置信息。
      • 经度:拖动滑块设置平行光光源所处的经度值,取值范围为-180~180。
      • 纬度:拖动滑块设置平行光光源所处的纬度值,取值范围为-90~90。
      • 高程:拖动滑块设置平行光光源距离地面所处的高度值,取值范围为-1000~20000。
      目标位置设置平行光的目标位置信息。
      • 经度:拖动滑块设置平行光光源照向的目标位置的经度值,取值范围为-180~180。
      • 纬度:拖动滑块设置平行光光源照向的目标位置的纬度值,取值范围为-90~90。
      • 高程:拖动滑块设置平行光光源照向的目标位置距离地面的高度值,取值范围为-1000~20000。
    • 图形
      参数说明
      光照颜色平行光光照的颜色,请参见颜色选择器说明修改颜色。
      光照强度拖动滑块设置平行光光照强度系数,取值范围为0~10。
      辅助体打开开关,显示平行光辅助体样式;关闭开关,隐藏平行光辅助体样式。

数据

此图层不需要配置数据。

蓝图编辑器交互配置

  1. 在当前场景编辑器页面,单击左侧图层列表中平行光右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的平行光图层,在画布中可以看到如下图所示的平行光的蓝图编辑器配置参数。蓝图配置参数
    • 事件:无。
    • 动作
      动作说明
      显示组件显示组件,不需要参数。
      隐藏组件隐藏组件,不需要参数。
