路径分析可以检测源资源和目的资源之间的连通性。当源资源和目的资源之间的连通正常时,路径分析会生成源资源和目的资源之间虚拟网络路径的逐跳详细信息。当源资源和目的资源之间的连通异常时,路径分析可以识别出阻塞的节点和异常原因。

路径分析支持的地域

区域 支持路径分析的地域
亚太 华北1(青岛)、华北2(北京)、华北3(张家口)、华北5(呼和浩特)、华北6(乌兰察布)、华东1(杭州)、华东2(上海)、华南1(深圳)、华南2(河源)、华南3(广州)、西南1(成都)、中国(香港)、日本(东京)、新加坡、澳大利亚(悉尼)、马来西亚(吉隆坡)、印度尼西亚(雅加达)
欧洲与美洲 美国(硅谷)、美国(弗吉尼亚)、德国(法兰克福)、英国(伦敦)
中东与印度 印度(孟买)、阿联酋(迪拜)

功能介绍

路径分析首先会构建源资源和目的资源之间的网络配置模型,然后检测源资源和目的资源之间的路径连通性。路径分析不会发送数据包或分析数据平面。路径分析需要指定从源资源到目的资源的流量路径。例如,指定一个账号下的ECS实例作为源资源,该账号下的另一个 ECS实例作为目的资源,22作为目的端口,TCP 作为协议。验证源ECS实例是否可以使用SSH连接到目的ECS实例。

目前,支持ECS实例或公网IP地址作为源资源和目的资源。

如果源资源和目的资源都选择公网IP地址时:
  • 当源资源或目的资源的公网IP地址中至少有一个IP地址是映射到ECS实例的公网IP,支持使用路径分析功能。
  • 当源资源和目的资源的公网IP地址都是非阿里云的公网IP地址时,不支持使用路径分析功能。

使用场景

  • 使用路径分析可以发现由于网络配置错误导致的连接异常问题。
  • 使用路径分析可以验证您的网络配置是否达到预期效果。
  • 使用路径分析可以展示虚拟网络路径的逐跳节点信息。
  • 当网络配置发生变化时,使用路径分析可以自动验证您的连接情况。

功能计费

路径分析功能在2021年08月09日至2022年03月31日期间免费。

配额限制

单账号支持的配额限制如下表所示:

资源 默认限制 提升配额
最大路径条数 100 无法提升
最大历史分析记录 1000
并发分析数 5

使用流程

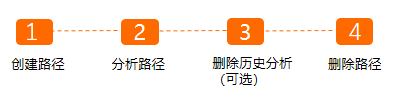

路径分析的使用流程图如下图所示。路径分析

具体操作,请参见使用路径分析
