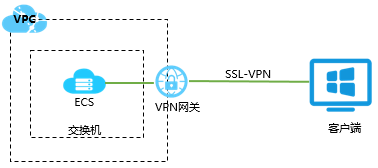

本文以Windows操作系统的客户端为例介绍如何通过VPN网关拨号接入VPC。



开始之前

在部署VPN网关前,确保您的环境满足以下条件:

  • 本地设备和VPC的私网IP地址段不能相同,否则无法通信。
  • 客户端必须能访问Internet。

步骤一 创建VPN网关

完成以下操作,创建用户网关。

  1. 登录专有网络管理控制台
  2. 在左侧导航栏,单击VPN > VPN网关
  3. 在VPN网关页面,单击创建VPN网关
  4. 在购买页面,根据以下信息配置VPN网关,然后单击立即购买完成支付。
    • 实例名称:输入VPN网关的实例名称。
    • 地域:选择VPN网关的地域。
      说明 确保VPC的地域和VPN网关的地域相同。
    • VPC: 选择要连接的VPC。
    • 带宽规格:选择一个带宽规格。带宽规格是VPN网关所具备的公网带宽。
    • IPsec-VPN: 选择是否开启IPsec-VPN功能,IPsec-VPN功能可以将本地数据中心与VPC或不同的VPC之间进行连接。
    • SSL-VPN: 选择开启SSL-VPN功能。SSL-VPN功能允许您从任何位置的单台计算机连接到VPC。
    • SSL连接数: 选择您需要同时连接的客户端最大规格。
      说明 本选项只有在选择开启了SSL-VPN功能后才可配置。
    • 计费周期:选择购买时长。
  5. 返回VPN网关页面,查看创建的VPN网关。
    刚创建好的VPN网关的状态是准备中,约两分钟左右会变成正常状态。正常状态就表明VPN网关完成了初始化,可以正常使用了。
    说明 VPN网关的创建一般需要1-5分钟。

步骤二 创建SSL服务端

完成以下操作,创建SSL服务端。

  1. 在左侧导航栏,单击VPN > SSL服务端
  2. 选择SSL服务端的地域。
  3. SSL服务端页面,单击创建SSL服务端
  4. 创建SSL服务端页面,根据以下信息配置SSL服务端,然后单击确定
    • 名称:输入SSL服务端的名称。
    • VPN网关:选择已创建的VPN网关。
    • 本端网段:以CIDR地址块的形式输入要连接的网络。单击添加本端网段添加多个本端网段,本端网段可以是任何VPC或交换机的网段,也可以是本地网络的网段。
    • 客户端网段:以CIDR地址块的形式输入客户端连接服务端时使用的网段。
    • 高级配置:使用默认高级配置。

步骤三 创建并下载SSL客户端证书

  1. 在左侧导航栏,单击VPN > SSL客户端
  2. 选择SSL客户端的地域。
  3. SSL客户端页面,单击创建SSL客户端证书
  4. 创建客户端证书页面,输入客户端证书名称并选择对应的SSL服务端,然后单击确定
  5. SSL客户端页面,找到已创建的客户端证书,然后单击操作列下的下载

步骤四 客户端配置

完成以下操作,配置Windows客户端。

注意 需要以管理员身份运行客户端。
  1. 下载并安装OpenVPN客户端。
  2. 将步骤三中下载的证书解压后复制到OpenVPN安装目录中的config文件夹中。
  3. 单击Connect发起连接。

步骤五 连接测试

在客户端ping已连接的VPC内的一台ECS实例,测试连通性。
说明 确保测试的ECS实例的安全组规则允许客户端远程连接。详细信息,请参见安全组应用案例
