日志服务提供类似于SQL的聚合计算功能,一切通过SQL聚合计算的结果都可以通过日志服务提供的可视化图表进行渲染。

说明 使用可视化图表前,请仔细阅读实时分析简介

前提条件

  1. 开启并配置索引,并开启分析功能
  2. 只有在查询中使用分析语句,才能根据统计结果为您展示图表。

注意事项

当依次执行多个查询分析语句时,系统无法自动判断您的 数值列X轴Y轴等信息,可能会默认保留您上次查询时的属性配置,导致当前查询语句无法自动生成分析图表。如果出现以下报错时,请按照当前查询语句重新选择 属性配置信息
  • 当前选择的维度不在统计的数据维度中,请检查并调整属性配置
  • 当前无X轴信息或Y轴信息,请检查并调整属性配置
目前日志服务提供了如下图表类型:
图 1. 图表类型


每种图表使用方式请参考如下文档:

图表设置

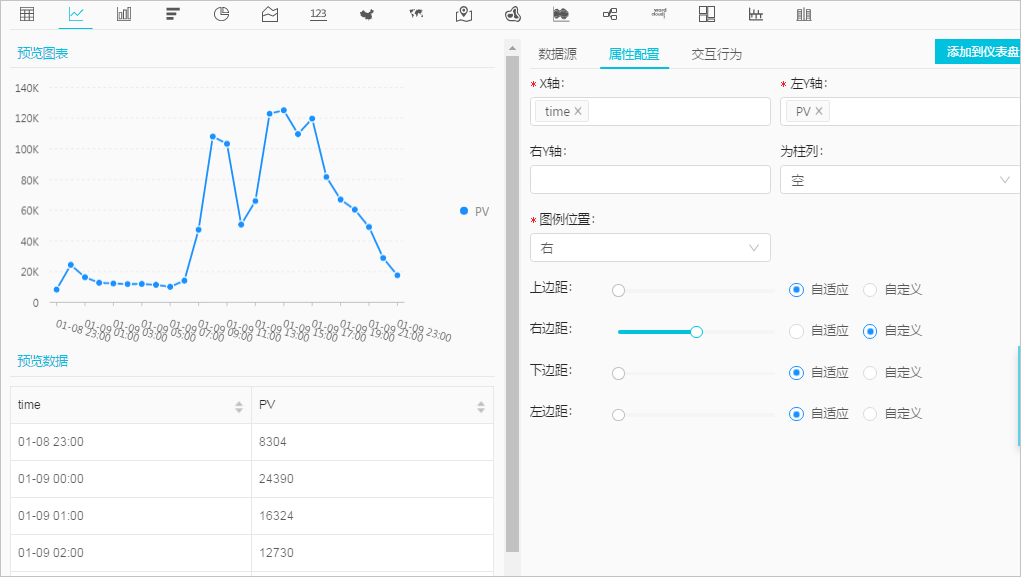

统计图表页签中展示查询分析语句的图形化分析结果,支持在图表栏中设置图表类型。

  • 统计图表页签左侧为您展示当前查询分析语句的的预览图表预览数据。其中,预览图表是指定的分析图表类型,预览数据以表格形式清晰直观地展示对应的图表数据。
  • 统计图表页签右侧可以进行多种图表属性设置,包括:
    • 数据源页签:用于设置占位符变量,如果有图表的下钻行为是跳转到这个图表所在的仪表盘,那么当变量名一致的情况下,会将单击触发下钻的数据替换为此处设置的占位符变量,重新执行分析。详细说明请查看下钻分析

      适用于下钻场景中的目的仪表盘。

    • 属性配置页签:用于配置图表的显示属性,包括X轴、Y轴数据源、边距、字号等,不同的图表属性不同。详细说明请查看各个图表的文档。

      适用于所有的查询分析场景。

    • 交互行为页签:用于设置该图表的下钻动作,设置后,在仪表盘中单击该图表中的值,即可执行指定的下钻动作。详细说明请查看下钻分析

      适用于下钻场景中的触发下钻图表。
