对比漏斗图
一、 功能概述
对比漏斗图是Quick BI中“漏斗/转化关系类”组件的一种，它在标准漏斗图的基础上，增加了对比不同类别事物在同一漏斗流程中的表现的能力。当您需要比较多个对象（例如不同城市、不同产品线、不同渠道）在同一系列转化环节中的数据时，对比漏斗图能够清晰地展示它们各自的漏斗层级关系以及在每个环节的数据对比。
例如，对比北京和上海两个城市在流动人口引入、本地就业转化、最终商品房交易量等环节的表现，对比漏斗图既可以展示每个城市内部的漏斗转化情况，又可以直观比较两个城市在各个环节的数值差异。
主要优势:
多维对比清晰: 能够同时展示多个对比项（由对比指标/维度定义）在各个漏斗环节（由漏斗层宽/度量定义）的数据。
直观发现差异: 通过并列或堆叠的漏斗形态，可以快速识别不同对比项在哪些环节表现更优或存在瓶颈。
自动计算转化率: 系统会自动计算并展示各个环节的转化率，便于评估效率。
多种视觉样式: 支持标准漏斗、矩形、完美梯形等多种展示样式，以及横向/纵向的转化分析视图。
典型应用场景:
对比漏斗图适用于业务流程规范、周期长、环节多，并且需要对多个平行主体进行单流程单向分析的场景。
区域业绩对比: 比较不同销售区域（如华东、华北）在销售线索获取、商机转化、合同签订、回款等各个阶段的业绩表现。
产品转化对比: 分析不同产品在用户认知、兴趣、试用、购买、复购等转化路径上的表现差异。
渠道效果评估: 对比通过不同营销渠道（如搜索引擎、社交媒体、线下推广）获取的用户，在后续注册、激活、付费等环节的转化效率。
A/B测试结果分析: 展示A方案和B方案在用户引导流程中各个关键步骤的转化数据对比。

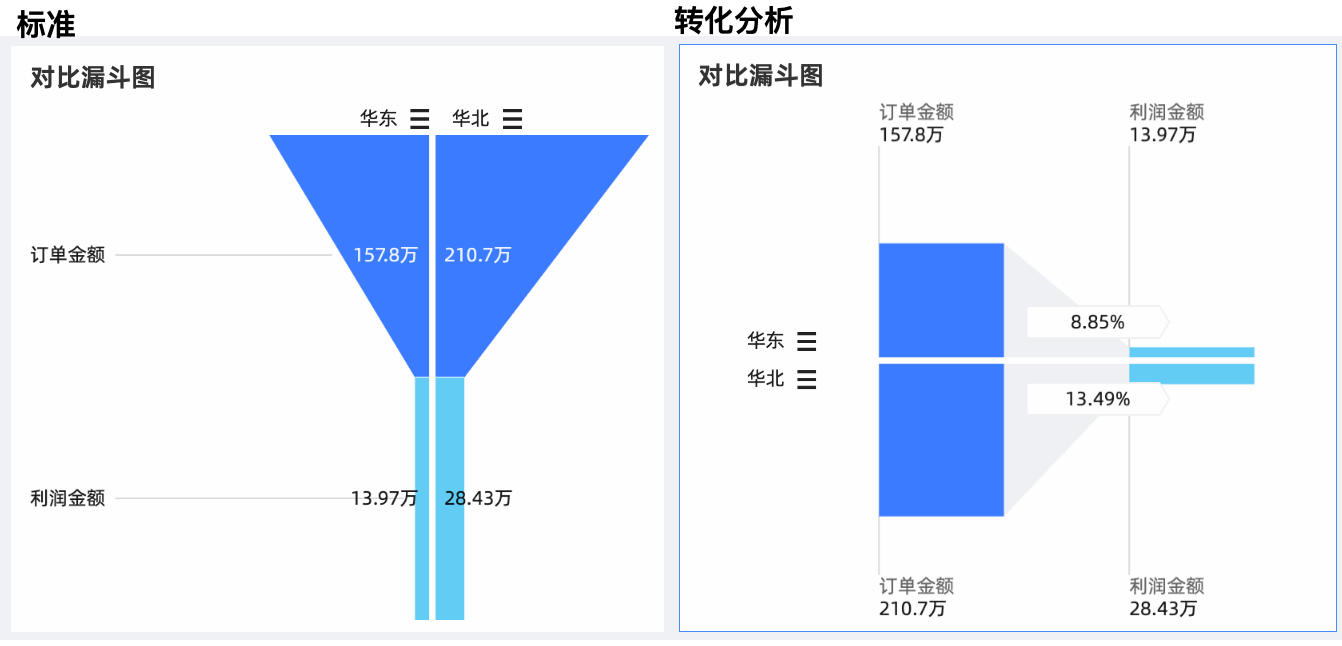

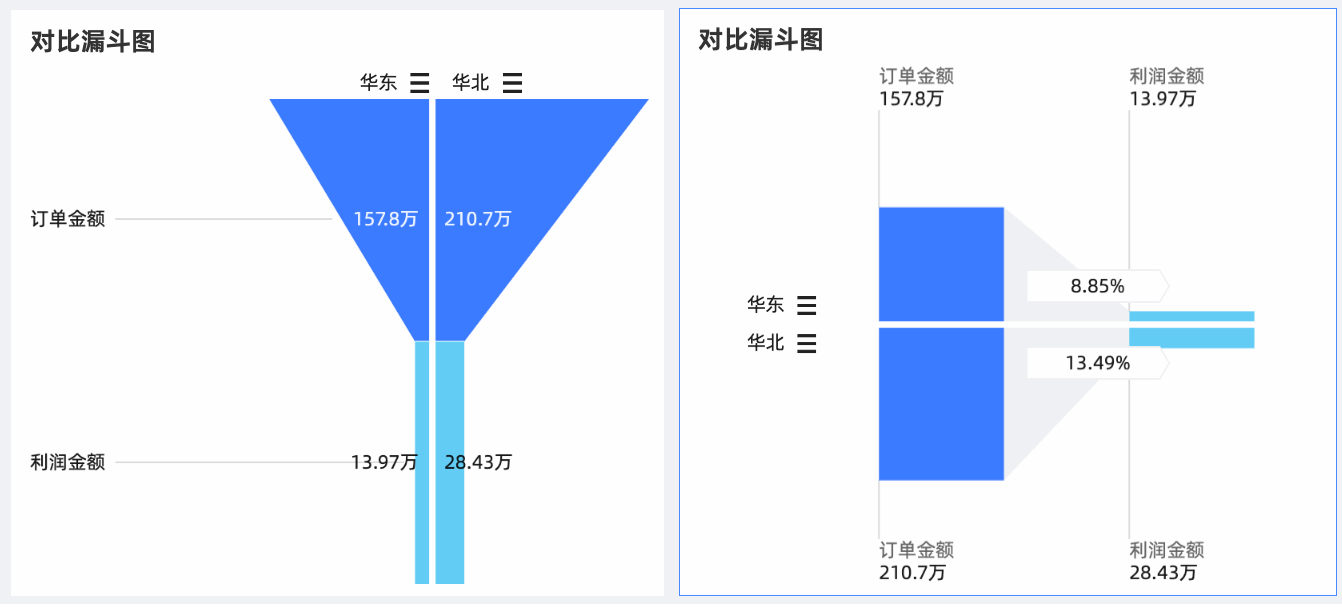

效果图示例：
重要提示: 漏斗图（包括对比漏斗图）的各个环节应具有逻辑上的顺序关系，表现了随着业务流程推进，业务目标完成的情况。它适用于有业务含义的流程转化对比，不适用于无关联类别的随意对比。
二、 使用限制
为了确保对比漏斗图的正确和有效展示，请注意以下字段配置要求：
对比指标/维度 (Comparison Metric/Dimension):
只能选择 1个 维度字段。
这个维度定义了您要对比的不同类别或事物（例如：区域、产品类型、广告渠道）。图表中会为该维度的每一个不同值生成一个漏斗或一组漏斗条。
漏斗层宽/度量 (Funnel Stage Width/Measure):
至少需要选择 1个 度量字段。
最多可以选择 10个 度量字段。
这些度量字段定义了漏斗的各个转化环节，它们的顺序将决定漏斗的层级。每个度量的值将决定对应漏斗层的宽度（例如：订单数量、访问用户数、成交金额）。
三、 操作步骤
前提条件: 您需要先在Quick BI中创建一个仪表板。
1. 图表字段配置

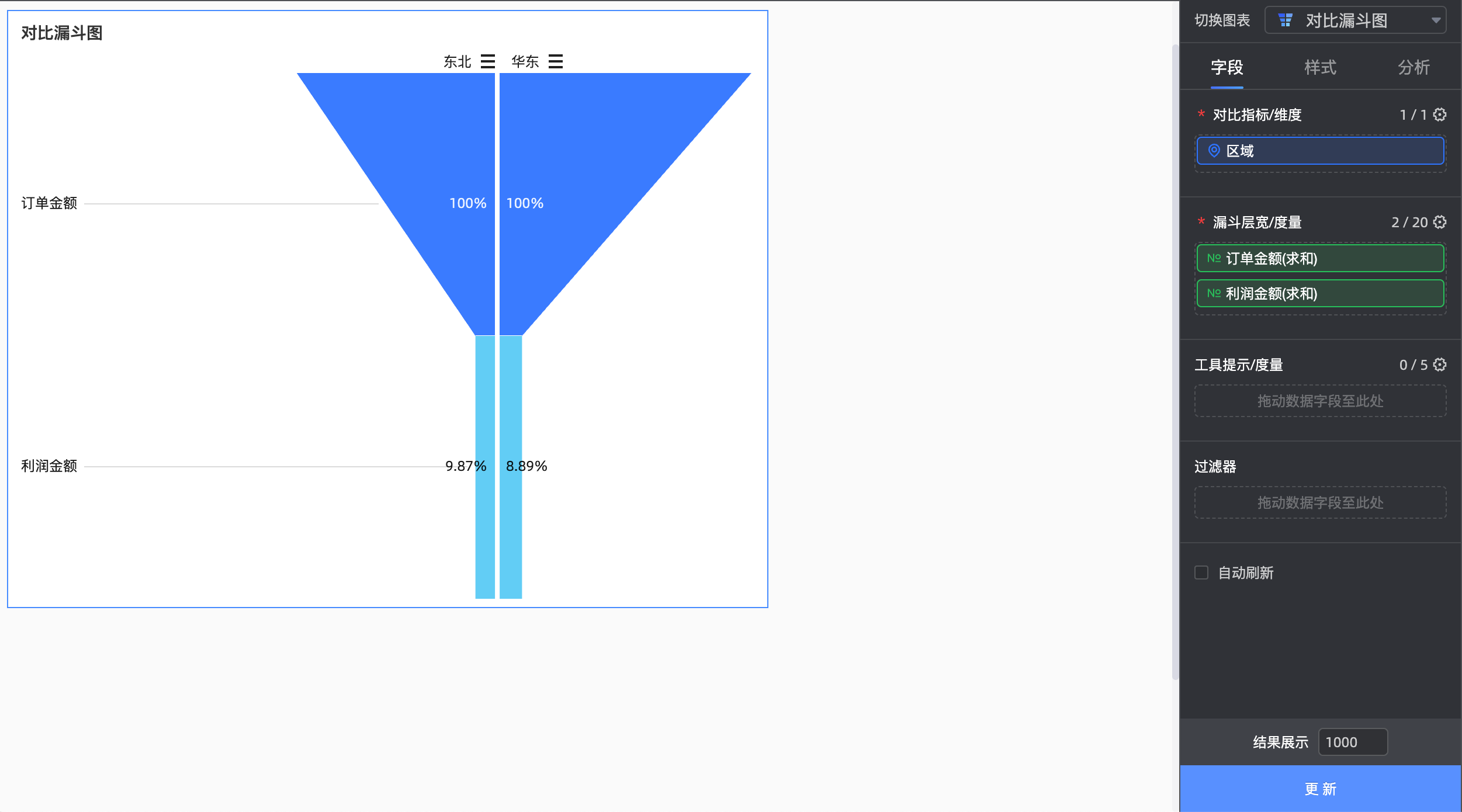

在仪表板编辑界面的“数据”标签页，从左侧的字段列表中选择所需的维度和度量字段，将其拖拽或双击添加至图表配置区的相应数据角色：
对比指标/维度:
将定义对比类别的维度字段（例如“区域”）拖拽至此区域。
漏斗层宽/度量:
将定义漏斗各个环节的度量字段（例如“订单金额”、“利润金额”）依次拖拽至此区域。字段的添加顺序将决定它们在漏斗中的层级顺序。
配置完成后，单击“更新”按钮，系统将自动生成对比漏斗图。
2. 图表样式配置
在右侧的“样式”配置面板中，您可以对对比漏斗图的视觉表现进行详细设置。图表通用的标题与卡片样式配置请参见Quick BI的通用文档。
在样式页签的图表样式区域，配置图表样式。

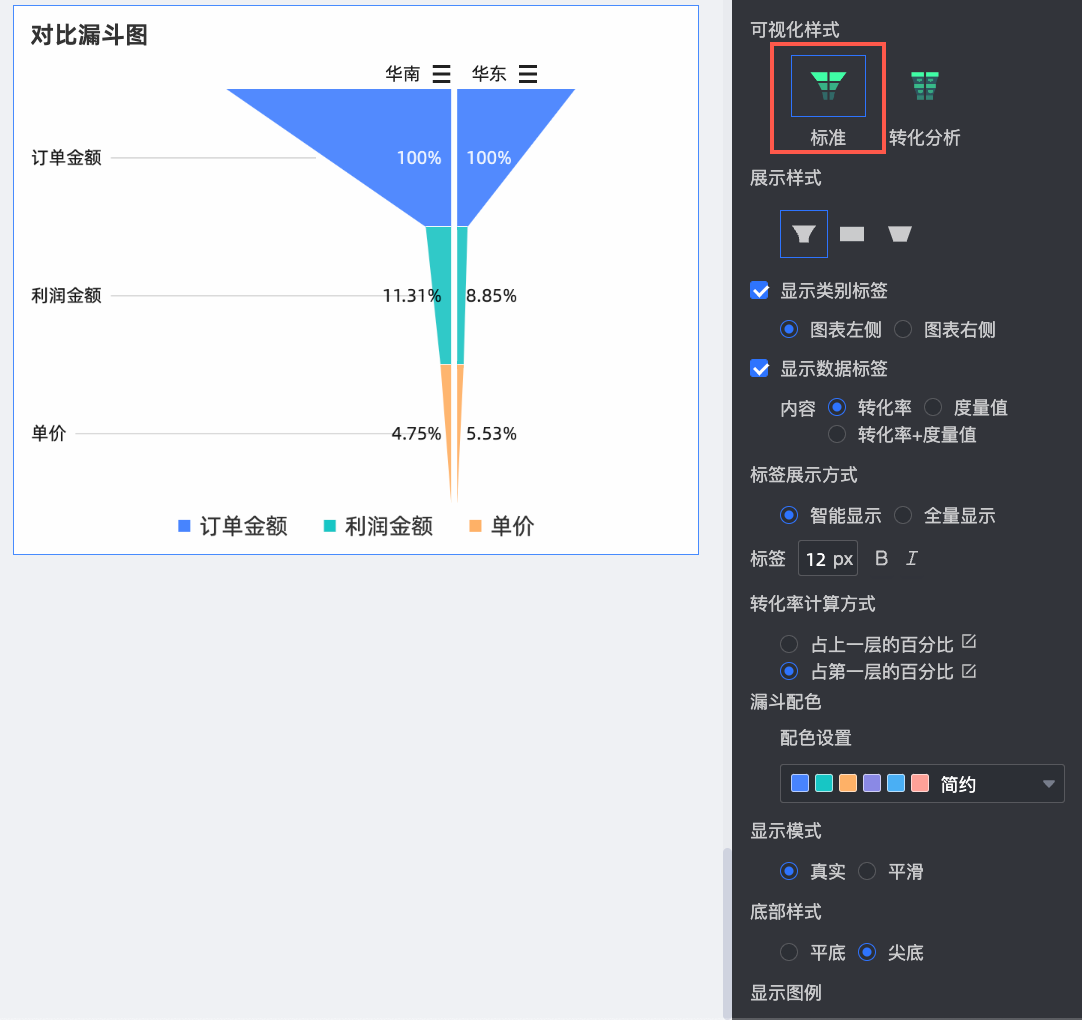

当可视化样式为标准时，在图表样式中设置可视化样式、展示样式、显示类别标签、显示数据标签、转化率计算方式、漏斗配色、显示模式、底部样式和显示图例。
配置项名称 | 配置项示例 |

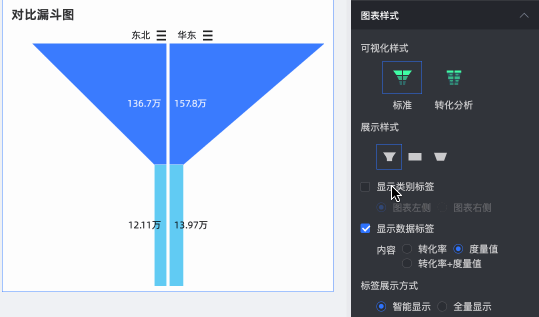

可视化样式 | 支持选择标准、转化分析两种样式。
|

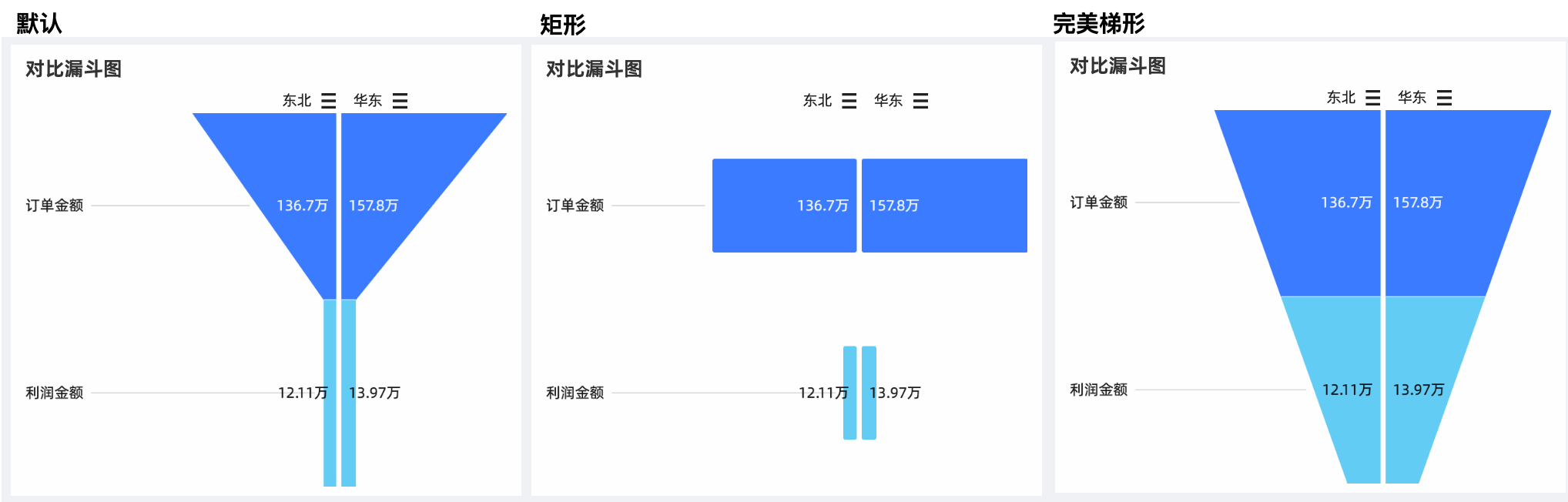

展示样式 | 支持选择默认、矩形、完美梯形三种样式。
|
显示类别标签 | 支持勾选是否显示类别标签，当展示样式选择为默认或矩形时，支持选择类别标签显示在图表左侧或图表右侧两种方式。
|

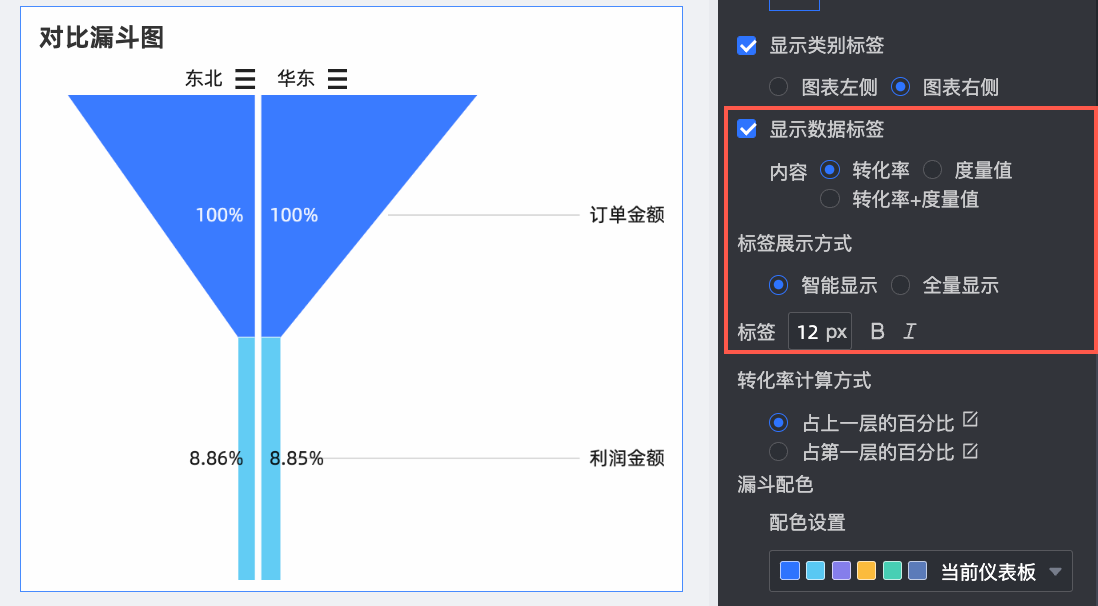

显示数据标签 | 设置显示数据标签的内容、标签展示方式、标签样式。
|

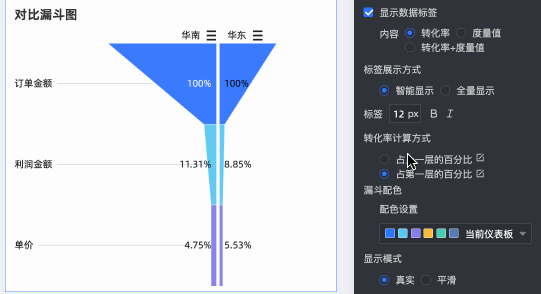

转化率计算方式 | 仅当展示样式为默认及矩形时，支持选择计算方式为占上一层的百分比或者占第一层的百分比。 展示样式为标准梯形时，默认计算方式为占第一层的百分比。 说明 转化率计算方式如下：
|

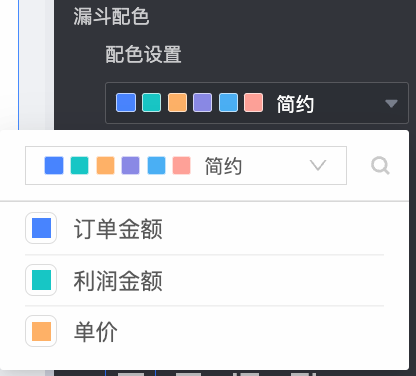

漏斗配色 | 设置漏斗配色，支持自定义每个字段的色块颜色。
|

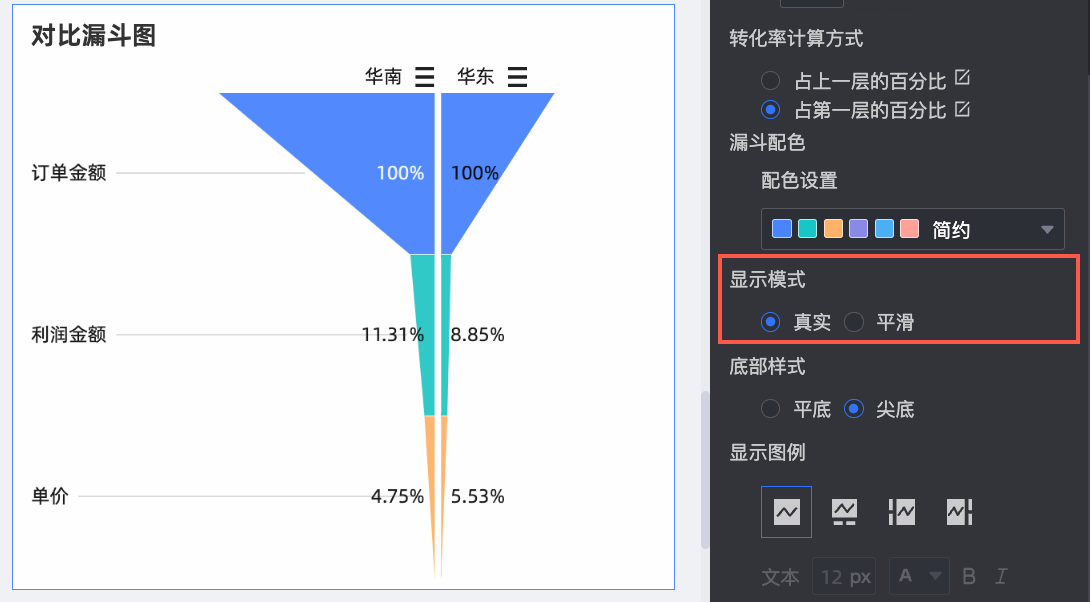

显示模式 | 支持选择真实、平滑两种显示模式。
|

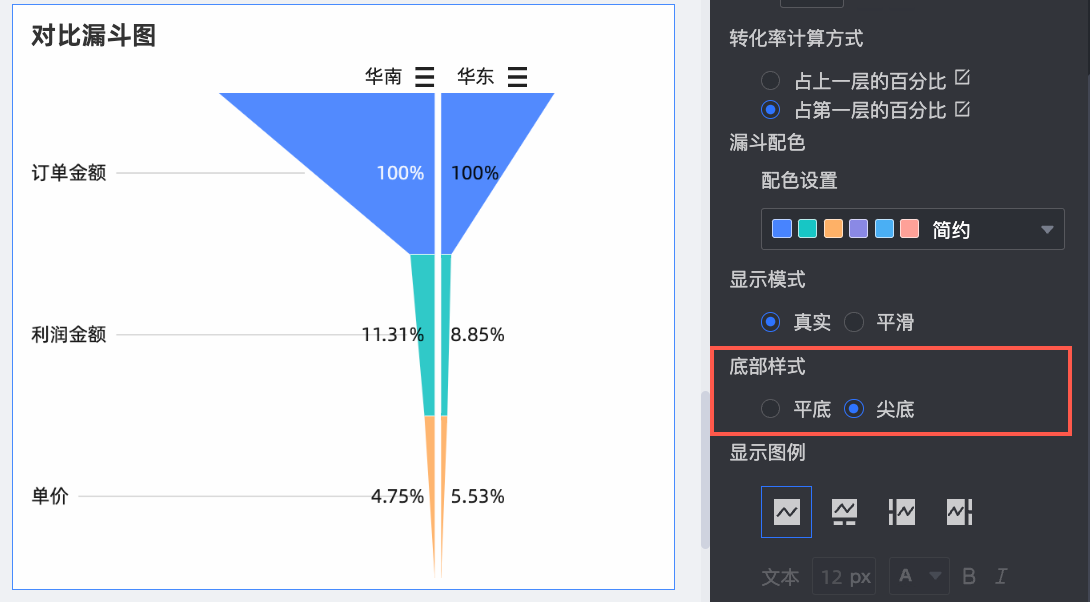

底部样式 | 支持选择平底、尖底两种样式。
|

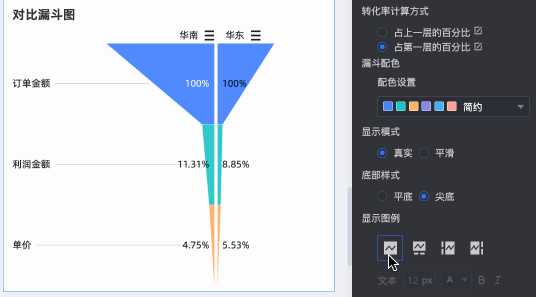

显示图例 | 支持图例显示方式如下：
|

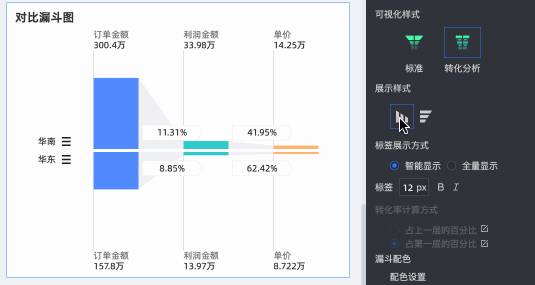

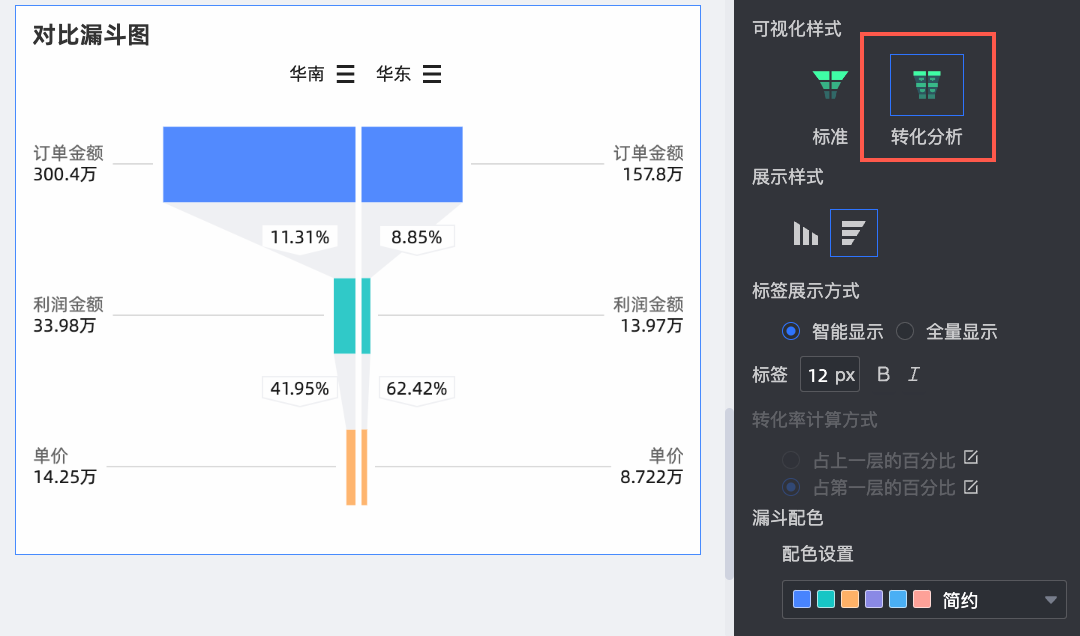

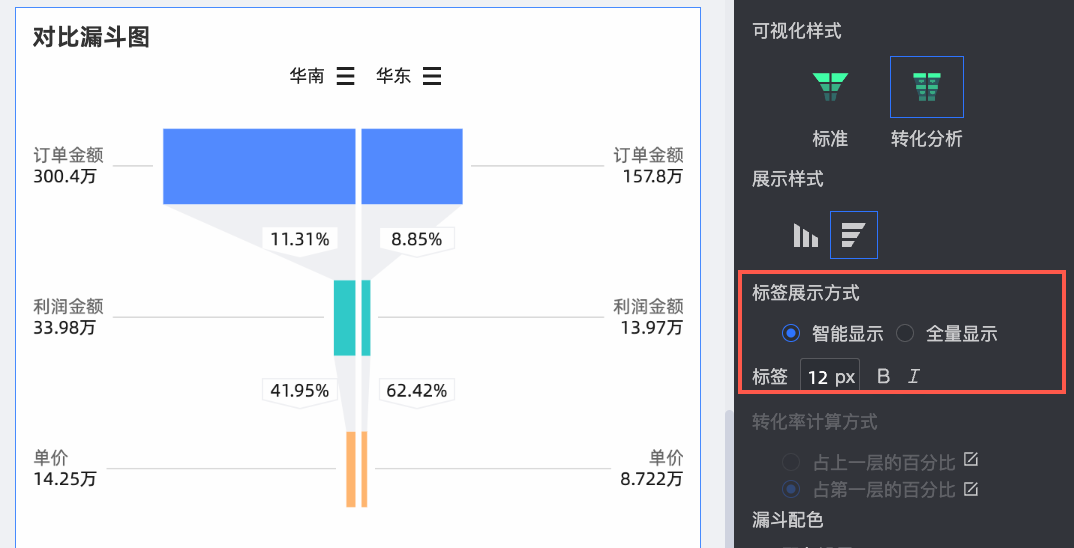

当可视化样式为转化分析时，在图表样式中设置展示样式、标签展示方式和漏斗配色。
配置项名称 | 配置项示例 |
展示样式 | 支持选择横向、纵向两种方式。
|
标签展示方式 | 设置显示数据标签展示方式、标签样式。
|

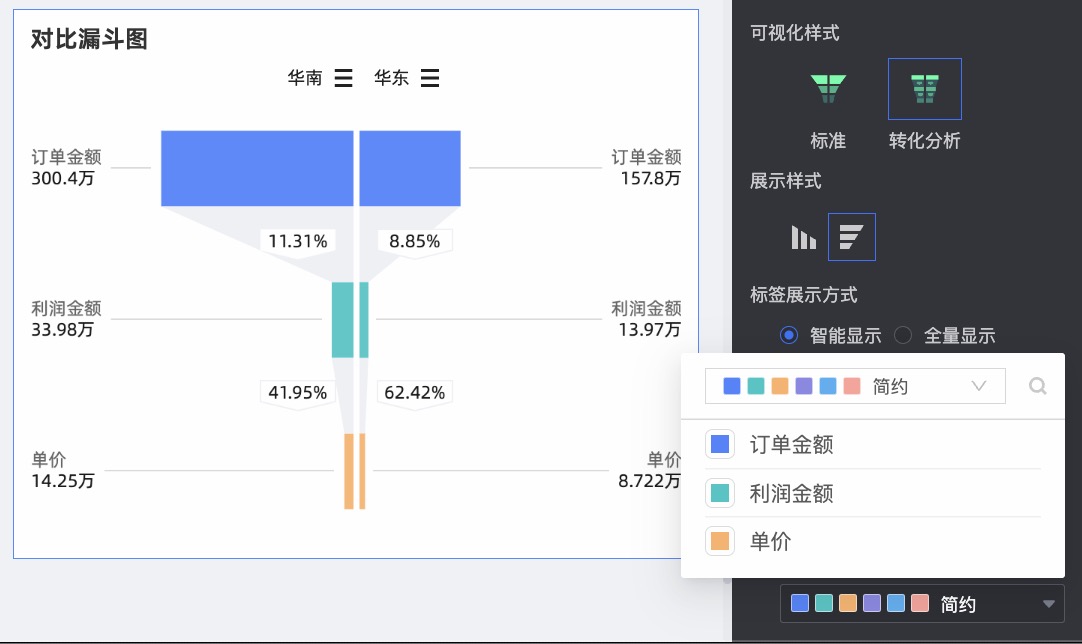

漏斗配色 | 设置漏斗配色，支持自定义每个字段的色块颜色。
|

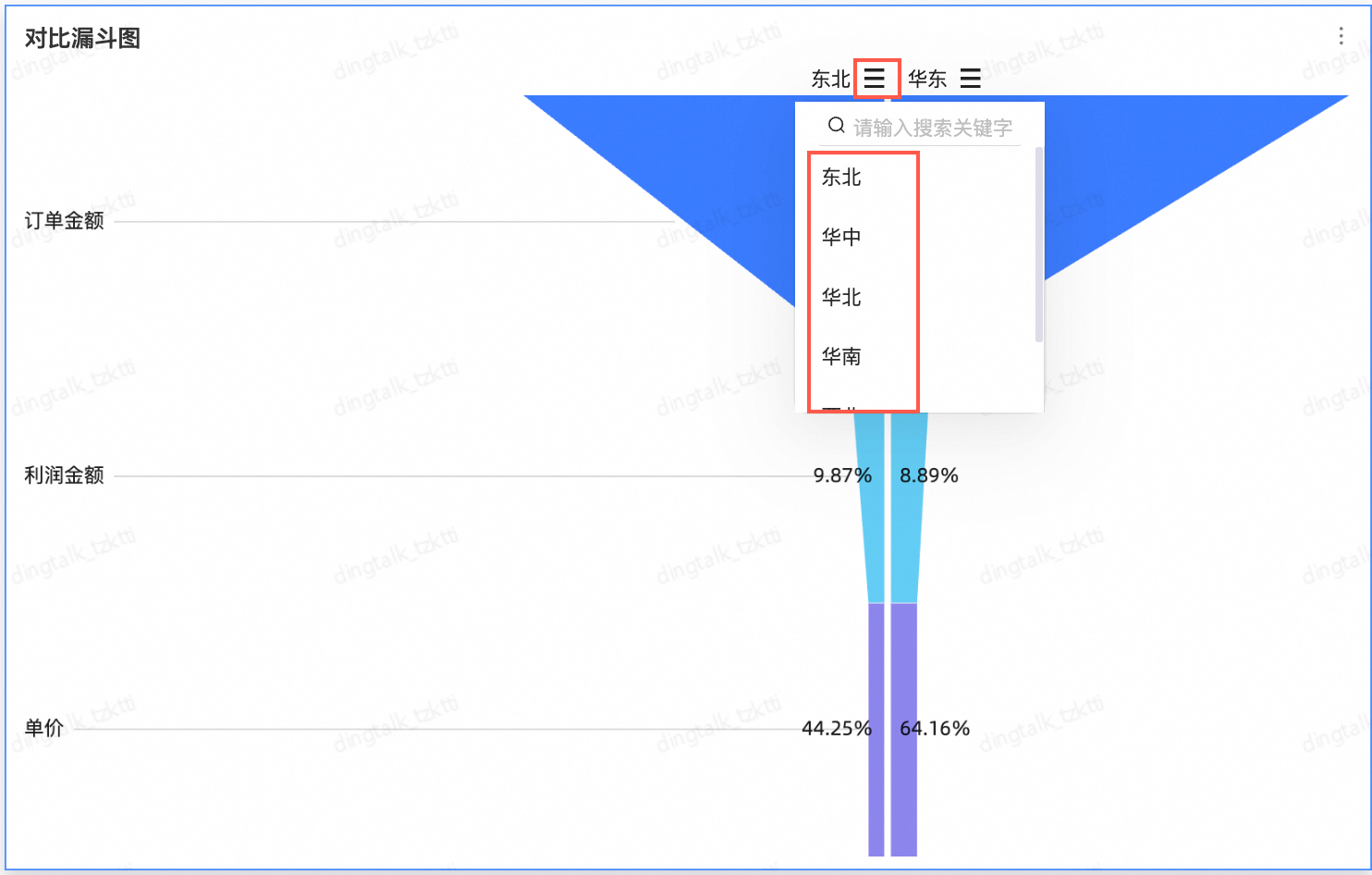

您可以单击维度值后的更换图标，更换对比的维度值。
图表分析配置
名称 | 说明 |
联动 | 当需要分析的数据存在于不同的图表，您可以通过图表联动，把多个图表关联起来，形成联动进行数据分析。具体设置请参见联动。 |
跳转 | 当需要分析的数据存在于多个仪表板时，您可以通过仪表板跳转，把多个仪表板关联起来，进行数据分析。跳转包含参数跳转和外部链接两种方式，具体设置方法请参见跳转。 |
四、 常见问题 (FAQ)
问：对比漏斗图和普通漏斗图有什么区别？答：普通漏斗图通常只展示单一流程的转化情况。对比漏斗图的核心区别在于引入了“对比指标/维度”，使得您可以在同一个图表中并列或分组展示多个不同类别（如不同城市、不同产品）在同一套漏斗流程中的表现，从而方便直接比较它们的转化效率和规模。
问：我的对比漏斗图没有正确显示，或者数据看起来不对，可能是什么原因？答：请检查以下几点：
字段配置：“对比指标/维度”是否只选择了一个维度？“漏斗层宽/度量”是否至少选择了一个度量，并且这些度量的顺序是否符合您期望的漏斗层级逻辑？
数据质量：确保度量数据是有效的数值，并且各个漏斗环节的数据量级符合逻辑（通常下一环节数据不应大于上一环节，除非有特殊业务含义）。
样式冲突：某些样式配置组合可能不适用或导致显示异常，尝试切换到更基础的样式（如“标准”可视化下的“默认”展示样式）看是否能正常显示。
问：转化率是如何计算的？我可以修改计算方式吗？答：转化率的计算方式可以在“图表样式”配置中选择。常见的有“占上一层的百分比”（本层/上层）和“占第一层的百分比”（本层/第一层）。请根据您的分析需求选择合适的计算方式。
问：我可以自定义每个对比项（比如不同城市）的颜色吗？答：是的，在“图表样式”的“漏斗配色”选项中，通常允许您为“对比指标/维度”的每个不同值（即每个对比项）或每个“漏斗层宽/度量”自定义颜色。
五、 后续步骤
分享仪表板: 完成对比漏斗图的配置并将其放置在仪表板后，您可以将整个仪表板分享给特定的用户或用户组。
创建数据门户: 对于需要制作带有导航菜单的复杂专题分析应用，您可以将包含对比漏斗图的仪表板集成到Quick BI的数据门户中。
