为便于多维数据分析,Quick BI提供了钻取、联动和跳转功能。本文为您介绍跳转的使用场景及操作方法。

使用场景

查看公司销售大盘数据时,您可以通过Quick BI跳转查看指定字段的详细订单信息。如单击订单信息报表中的办公用品,将自动跳转至订单利润详情并只显示产品类型办公用品的所有订单。

跳转设置与展示

图表跳转设置分为产品内跳转、页面内组件外部链接

操作入口

  1. 在仪表板公司数据大盘的编辑页面,选中交叉表订单信息,单击分析(①)标签。

  2. 单击跳转后面的image..png图标(②),进入图表跳转设置页面(③)。


产品内跳转

设置跳转方式

  1. 跳转页面,您需要在左侧跳转规则区域选择需要绑定的字段,跳转至支持三种方式,这里以产品内跳转为例。


  2. 当您需要在图表交互时显示自定义文案内容,可以在跳转显示文案配置框中输入要显示的内容。未设置时默认文案为跳转。如下图:


设置跳转目标

选择完跳转方式后,您可以在下方配置区域设置跳转内容、目标位置以及跳转时的打开方式。

  1. 跳转内容中,您首先需要选择工作空间(①),在对应空间下选择报表类型(②),作品内容选择订单利润详情(③)。


    1. 当您在选择跳转报表时,下拉菜单中有image..png图标的报表已配置了全局参数,支持产品内参数跳转方式。


    2. 若跳转报表中未设置全局参数即无法进行关联跳转,可以单击作品选择框右侧image..png图标或者全局参数设置区域单击前往配置进行全局参数的配置。全局参数具体设置步骤请参见配置全局参数


  2. 设置完跳转内容后,可以选择跳转后所在的目标位置,默认勾选为默认顶部,即跳转后的位置为目标报表的顶部。效果如下:


    当前配置下跳转后需要定位到目标图表,您可以勾选定位到某图表/控件位置,选择图表订单利润详情


    跳转效果如下:


  3. 您可以设置跳转后页面打开方式,支持当前窗口打开、新窗口打开以及弹窗打开三种方式。


    1. 当您选择新窗口打开方式时,跳转完成后,支持单击左上角返回按钮回到上一级跳转前的页面。如下图:


    2. 当您选择弹窗打开方式时,可以设置弹窗形式默认尺寸弹窗标题页面遮罩


      说明
      • 当弹窗形式为居中弹窗时,弹窗标题支持设置展示或不展示,其他弹窗形式默认展示弹窗标题,不支持设置为不展示。image.png

      • 仅左侧抽屉、右侧抽屉、下边抽屉支持设置页面遮罩是否展示,不展示遮罩时,可以点击切换维值。

      • 默认尺寸支持设置按百分比或按精确像素。


      • 居中弹窗效果。


      • 左侧抽屉效果。


      • 右侧抽屉效果。


      • 下边抽屉效果。


      • 弹窗打开时您还可以通过鼠标拖拽窗口大小以及窗口位置


全局参数设置

设置完跳转目标后,需要在全局参数设置区域配置参数映射规则、筛选条件(查询控件、全局参数)其他条件(下钻、联动条件)。在设置过程中,您可以根据实际业务需求进行选择配置。

说明

参数映射规则中关联字段的图表字段以及筛选条件中携带的查询控件条件支持维度度量占位符多个类型,其中,占位符仅支持选择值占位符条件占位符,具体请参见占位符


  1. 要完成报表之间的跳转,您需要配置当前图表字段与跳转图表参数的映射关系,映射方式汇总选择关联字段,图表字段选择为产品类型与跳转报表的全局参数进行匹配。


    匹配关系共分为,等值匹配多维值匹配。

    等值匹配:匹配关系设置为等值匹配时,跳转传递的值是等于的关系的关系。例如:


    多维值匹配:跳转关系设置为多维值匹配时会将带有逗号的多条数据拆分式展现出来,例如:


    说明

    匹配关系对可跳转所有图标类型生效,不限制图标类型,默认为等值匹配。

  2. 若报表设置了查询控件(即区域)设置为东北,勾选全局控件中的区域同时配置跳转报表中的参数信息,完成后可以携带此筛选条件


    • 以饼图为例,展示选择携带筛选条件前后的效果。

      饼图中的查询控件(即产品类型)设置为办公用品,跳转地域为华南,如下图所示。


      • 勾选携带筛选条件情况下,跳转后的交叉表中产品类型未进行筛选,将显示该地域所有产品类型的数据。


      • 在勾选携带筛选条件后,跳转后的交叉表中仅显示该地域产品类型办公用品的数据。


    • 携带外部过滤条件同时也支持多级页面的跳转携带。

      例如当您查询东北区域下的订单信息时,单击产品类型为办公用品时将跳转到订单利润详情页面此时页面展示为东北区域下办公用品利润详情数据。单击产品小类纸张时将跳转到订单运输情况页面,此时页面展示为东北区域下纸张运输情况数据

      如下图所示:


      说明

      支持携带筛选条件携带其他(联动/下钻)条件的图表类型包括:

      • 线/面图

        线图、面积图、堆积面积图、百分比堆叠面积图、组合图

      • 柱/条图

        柱图、百分比堆积柱状图、条形图、堆积条形图、百分比堆积条形图、排行榜

      • 饼/环形

        饼图、玫瑰图

  3. 若报表当前进行了联动筛选,勾选其他条件中的携带联动条件选项后在跳转时会携带联动产生的条件。


    如交叉表销售数据中选择订单日期2013年进行联动筛选,此时在饼图中进行华南地区跳转时,跳转后的交叉表仅展示区域华南地区订单日期2013年的数据情况



跳转展示

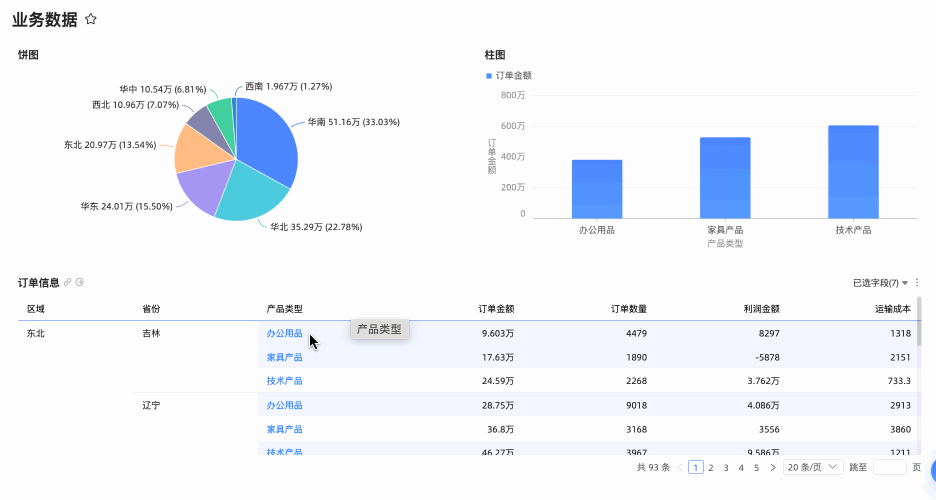

单击交叉表订单信息中的办公用品,将自动跳转至仪表板订单利润详情并只显示产品类型办公用品的所有订单。

跳转效果

页面内组件

说明
  • 当在仪表板中设置跳转时,您可以选择各类图表、Tab控件、富文本、图片、内嵌页面。

  • 当在电子表格中设置跳转时,您可以选择sheet页面

  • 当在数据大屏中设置跳转时,您可以某一个页面

跳转设置页面,您需要在左侧跳转规则区域选择需要绑定的字段,跳转至勾选页面内组件方式后您仅需要在目标位置中选择当前页面中的图表组件


页面内组件跳转模式下,勾选“跳转时同步触发联动”配置项后,若同时配置了联动和跳转,则点击跳转字段时,联动条件也会同步生效。


外部链接跳转

当图表跳转至设置方式为外部链接跳转时,您可以通过外部链接功能可以跳转至指定的URL或关联用户系统中相关参数。

跳转设置页面,左侧选择需要绑定的字段,跳转至勾选外部链接方式,输入URL并单击确定

说明

在URL输入框中可以直接输入要跳转到的页面URL,也可以将图表中的维度字段通过双击的方式添加至URL中。


跳转样式配置

说明

文字类图表支持设置跳转样式。

操作入口

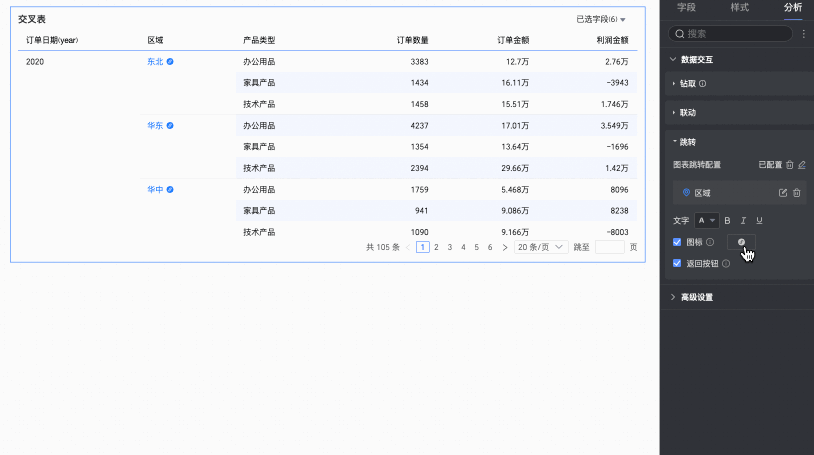

您可以按照下图所示在图表对应的(①)分析页签数据交互区域单击跳转展开(②)配置项


配置项说明

配置项

配置项说明

文字

设置跳转对应字段的文字样式,支持设置颜色加粗、斜体、下划线


说明

指标类图表不支持

图标

勾选图标后,将在跳转对应字段后方显示图标,您可以选择图标的类型


说明

图标类型设置仅支持:交叉表、明细表、热力图、指标看板、指标趋势图、指标关系、排行榜等图表。

返回按钮


说明

返回按钮设置仅针对新窗口打开和当前窗口打开。
