在Kubernetes容器中以DaemonSet模式安装Logtail后,可通过CRD方式创建采集配置采集Kubernetes集群日志。本文介绍如何通过CRD方式创建采集配置。

前提条件

已安装alibaba-log-controller Helm,详情请参见安装Logtail日志组件

实现原理

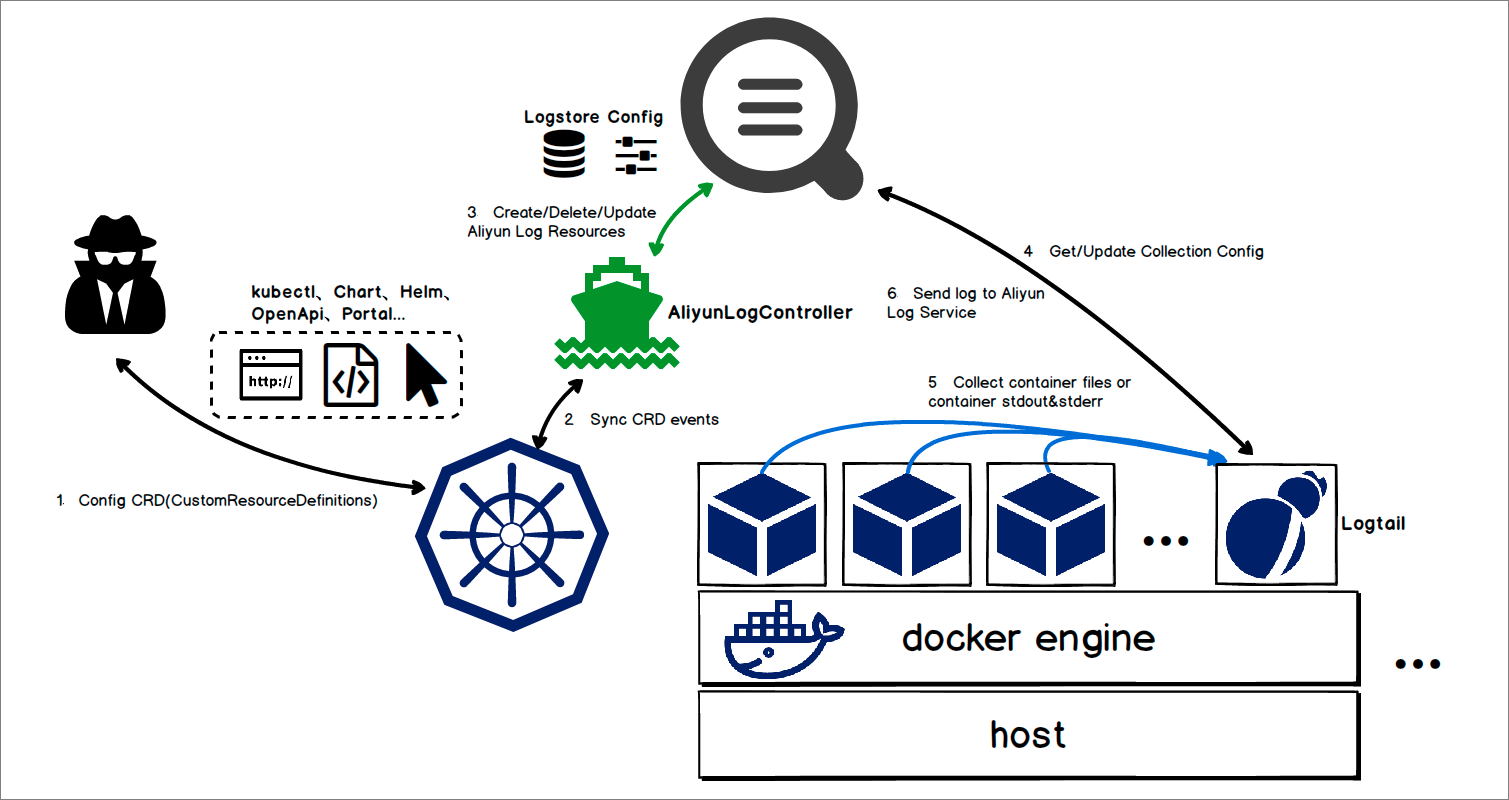

kub-CRD实现原理
CRD配置的内部工作流程如下:
  1. 使用kubectl或其他工具应用aliyunlogconfigs CRD配置。
  2. alibaba-log-controller监听到CRD配置更新。
  3. alibaba-log-controller根据CRD内容以及服务端状态,自动向日志服务提交创建Logstore、创建采集配置以及应用机器组的请求。
  4. Logtail定期请求配置服务器,获取新的或已更新的配置并进行热加载。
  5. Logtail根据配置信息采集各个容器上的标准输出或文本文件。
  6. Logtail将采集到的数据发送到日志服务。

创建采集配置

您只需要定义AliyunLogConfig CRD即可创建采集配置,CRD配置格式如下所示。如果您要删除对应的采集配置只需删除对应的CRD资源即可。
apiVersion: log.alibabacloud.com/v1alpha1      ## 默认值,无需修改
kind: AliyunLogConfig                          ## 默认值,无需修改
metadata:
  name: simple-stdout-example                  ## 资源名,在集群内唯一
spec:
  project: k8s-my-project                      ## [可选]Project名称,默认为安装时设置的Project,若指定Project请确保该Project未被使用。
  logstore: k8s-stdout                         ## Logstore名称,不存在时自动创建
  shardCount: 2                                ## [可选]Shard数量,默认为2,支持1-10
  lifeCycle: 90                                ## [可选]Logstore中数据的存储时间,默认为90,支持1-7300,7300天为永久存储
  logtailConfig:                               ## 详细配置
    inputType: plugin                          ## 采集的数据源类型,file(文本文件)或plugin(标准输出)
    configName: simple-stdout-example          ## 采集配置的名称,与资源名(metadata.name)保持一致
    inputDetail:                               ## 采集配置的详细信息,具体配置请参见本文下方的示例
      ...

logtailConfig字段的详细说明请参见Logtail配置logtailConfig的配置示例请参见示例(标准输出)示例(文本文件)

创建完成后,自动应用该采集配置。

查看采集配置

您可以通过CRD或控制台查看采集配置,其中控制台方式请参见管理采集配置
说明 如果您使用的是CRD方式,但又通过控制台更改了配置,则下一次使用CRD方式更新配置时,会覆盖控制台的更改内容。
  • 使用kubectl get aliyunlogconfigs查看当前所有的采集配置。
    [root@iZbp1dsbiaZ ~]# kubectl get aliyunlogconfigs
    NAME                   AGE
    regex-file-example     10s
    regex-stdout-example   4h
    simple-file-example    5s
  • 执行kubectl get aliyunlogconfigs ${config_name} -o yaml查看采集配置的详细信息和状态。其中, {config_name}为采集配置的名称,请根据实际情况替换。

    执行结果中的status字段表示配置执行的结果。如果statusCode为200,表示配置应用成功;如果statusCode非200,表示配置应用失败。

    [root@iZbp1dsbiaZ ~]# kubectl get aliyunlogconfigs simple-file-example -o yaml
    apiVersion: log.alibabacloud.com/v1alpha1
    kind: AliyunLogConfig
    metadata:
    annotations:
      kubectl.kubernetes.io/last-applied-configuration: |
        {"apiVersion":"log.alibabacloud.com/v1alpha1","kind":"AliyunLogConfig","metadata":{"annotations":{},"name":"simple-file-example","namespace":"default"},"spec":{"logstore":"k8s-file","logtailConfig":{"configName":"simple-file-example","inputDetail":{"dockerFile":true,"dockerIncludeEnv":{"ALIYUN_LOGTAIL_USER_DEFINED_ID":""},"filePattern":"simple.LOG","logPath":"/usr/local/ilogtail","logType":"common_reg_log"},"inputType":"file"}}}
    clusterName: ""
    creationTimestamp: 2018-05-17T08:44:46Z
    generation: 0
    name: simple-file-example
    namespace: default
    resourceVersion: "21790443"
    selfLink: /apis/log.alibabacloud.com/v1alpha1/namespaces/default/aliyunlogconfigs/simple-file-example
    uid: 8d3a09c4-59ae-11e8-851d-00163f008685
    spec:
    lifeCycle: null
    logstore: k8s-file
    logtailConfig:
      configName: simple-file-example
      inputDetail:
        dockerFile: true
        dockerIncludeEnv:
          ALIYUN_LOGTAIL_USER_DEFINED_ID: ""
        filePattern: simple.LOG
        logPath: /usr/local/ilogtail
        logType: common_reg_log
      inputType: file
    machineGroups: null
    project: ""
    shardCount: null
    status:
    status: OK
    statusCode: 200

示例(标准输出)

采集K8s标准输出时,请将inputType设置为plugin,并将具体信息填写到inputDetail下的plugin字段,具体字段及其说明请参见通过DaemonSet-控制台方式采集Kubernetes标准输出

  • 极简采集方式

    举例:采集除了环境变量中配置为COLLECT_STDOUT_FLAG=false之外的所有容器的标准输出(stdout和stderr),参考示例如下所示。

    apiVersion: log.alibabacloud.com/v1alpha1
    kind: AliyunLogConfig
    metadata:
      # your config name, must be unique in you k8s cluster
      name: simple-stdout-example
    spec:
      # logstore name to upload log
      logstore: k8s-stdout
      # logtail config detail
      logtailConfig:
        # docker stdout's input type is 'plugin'
        inputType: plugin
        # logtail config name, should be same with [metadata.name]
        configName: simple-stdout-example
        inputDetail:
          plugin:
            inputs:
              -
                # input type
                type: service_docker_stdout
                detail:
                  # collect stdout and stderr
                  Stdout: true
                  Stderr: true
                  # collect all container's stdout except containers with "COLLECT_STDOUT_FLAG:false" in docker env config
                  ExcludeEnv:
                    COLLECT_STDOUT_FLAG: "false"
  • 自定义处理采集方式

    举例:采集grafana的访问日志,并将访问日志解析成结构化数据。其中,grafana的容器配置中包含的环境变量为GF_INSTALL_PLUGINS=grafana-piechart-....,通过配置IncludeEnvGF_INSTALL_PLUGINS: ''指定Logtail只采集该容器的标准输出。

    自定义处理采集方式
    grafana访问日志的格式如下所示。
    t=2018-03-09T07:14:03+0000 lvl=info msg="Request Completed" logger=context userId=0 orgId=0 uname= method=GET path=/ status=302 remote_addr=172.16.64.154 time_ms=0 size=29 referer=
    使用正则表达式解析访问日志,参考示例如下所示。
    apiVersion: log.alibabacloud.com/v1alpha1
    kind: AliyunLogConfig
    metadata:
      # your config name, must be unique in you k8s cluster
      name: regex-stdout-example
    spec:
      # logstore name to upload log
      logstore: k8s-stdout-regex
      # logtail config detail
      logtailConfig:
        # docker stdout's input type is 'plugin'
        inputType: plugin
        # logtail config name, should be same with [metadata.name]
        configName: regex-stdout-example
        inputDetail:
          plugin:
            inputs:
              -
                # input type
                type: service_docker_stdout
                detail:
                  # 只采集stdout,不采集stderr
                  Stdout: true
                  Stderr: false
                  # 只采集容器环境变量中配置key为"GF_INSTALL_PLUGINS"的stdout
                  IncludeEnv:
                    GF_INSTALL_PLUGINS: ''
            processors:
              -
                # 使用正则表达式处理
                type: processor_regex
                detail:
                  # 从docker采集的数据默认key为"content"
                  SourceKey: content
                  # 正则表达式提取
                  Regex: 't=(\d+-\d+-\w+:\d+:\d+\+\d+) lvl=(\w+) msg="([^"]+)" logger=(\w+) userId=(\w+) orgId=(\w+) uname=(\S*) method=(\w+) path=(\S+) status=(\d+) remote_addr=(\S+) time_ms=(\d+) size=(\d+) referer=(\S*).*'
                  # 提取出的key
                  Keys: ['time', 'level', 'message', 'logger', 'userId', 'orgId', 'uname', 'method', 'path', 'status', 'remote_addr', 'time_ms', 'size', 'referer']
                  # 保留原始字段
                  KeepSource: true
                  NoKeyError: true
                  NoMatchError: true
    应用配置后,采集到日志服务的数据如下所示。 采集到的日志数据

示例(文本文件)

采集K8s文本文件时,请将inputType设置为file,并将具体信息填写到inputDetail内,具体字段及说明请参见通过DaemonSet-控制台方式采集Kubernetes文件

  • 极简模式的文件
    举例:采集环境变量配置中含有key为ALIYUN_LOGTAIL_USER_DEFINED_ID的容器日志文件,文件所处的路径为/data/logs/app_1,文件名为simple.LOG,参考示例如下所示。
    apiVersion: log.alibabacloud.com/v1alpha1
    kind: AliyunLogConfig
    metadata:
      # your config name, must be unique in you k8s cluster
      name: simple-file-example
    spec:
      # logstore name to upload log
      logstore: k8s-file
      # logtail config detail
      logtailConfig:
        # log file's input type is 'file'
        inputType: file
        # logtail config name, should be same with [metadata.name]
        configName: simple-file-example
        inputDetail:
          # 极简模式日志,logType设置为"common_reg_log"
          logType: common_reg_log
          # 日志文件夹
          logPath: /data/logs/app_1
          # 文件名, 支持通配符,例如log_*.log
          filePattern: simple.LOG
          # 采集容器内的文件,dockerFile设置为true
          dockerFile: true
          # only collect container with "ALIYUN_LOGTAIL_USER_DEFINED_ID" in docker env config
          dockerIncludeEnv:
            ALIYUN_LOGTAIL_USER_DEFINED_ID: ""
  • 正则模式的文件
    举例:某Java程序日志样例如下所示,日志中由于包含错误堆栈信息,可能一条日志会被分解成多行,因此需要设置行首正则表达式。
    [2018-05-11T20:10:16,000] [INFO] [SessionTracker] [SessionTrackerImpl.java:148] Expiring sessions
    java.sql.SQLException: Incorrect string value: '\xF0\x9F\x8E\x8F",...' for column 'data' at row 1
    at org.springframework.jdbc.support.AbstractFallbackSQLExceptionTranslator.translate(AbstractFallbackSQLExceptionTranslator.java:84)
    at org.springframework.jdbc.support.AbstractFallbackSQLException
    参考示例如下所示。
    apiVersion: log.alibabacloud.com/v1alpha1
    kind: AliyunLogConfig
    metadata:
      # your config name, must be unique in you k8s cluster
      name: regex-file-example
    spec:
      # logstore name to upload log
      logstore: k8s-file
      logtailConfig:
        # log file's input type is 'file'
        inputType: file
        # logtail config name, should be same with [metadata.name]
        configName: regex-file-example
        inputDetail:
          # 对于正则类型的日志,将logType设置为common_reg_log
          logType: common_reg_log
          # 日志文件夹
          logPath: /app/logs
          # 文件名, 支持通配符,例如log_*.log
          filePattern: error.LOG
          # 行首正则表达式
          logBeginRegex: '\[\d+-\d+-\w+:\d+:\d+,\d+]\s\[\w+]\s.*'
          # 解析正则
          regex: '\[([^]]+)]\s\[(\w+)]\s\[(\w+)]\s\[([^:]+):(\d+)]\s(.*)'
          # 提取出的key列表
          key : ["time", "level", "method", "file", "line", "message"]
          # 正则模式日志,时间解析默认从日志中的`time`提取,如果无需提取时间,可不设置该字段
          timeFormat: '%Y-%m-%dT%H:%M:%S'
          # 采集容器内的文件,dockerFile设置为true
          dockerFile: true
          # only collect container with "ALIYUN_LOGTAIL_USER_DEFINED_ID" in docker env config
          dockerIncludeEnv:
            ALIYUN_LOGTAIL_USER_DEFINED_ID: ""
    应用配置后,采集到日志服务的数据如下所示。 正则模式
  • 分隔符模式的日志文件
    Logtail支持分隔符模式的日志解析,参考示例如下所示。
    apiVersion: log.alibabacloud.com/v1alpha1
    kind: AliyunLogConfig
    metadata:
      # your config name, must be unique in you k8s cluster
      name: delimiter-file-example
    spec:
      # logstore name to upload log
      logstore: k8s-file
      logtailConfig:
        # log file's input type is 'file'
        inputType: file
        configName: delimiter-file-example
        # logtail config name, should be same with [metadata.name]
        inputDetail:
          # 对于分隔符类型的日志,logType设置为delimiter_log
          logType: delimiter_log
          # 日志文件夹
          logPath: /usr/local/ilogtail
          # 文件名, 支持通配符,例如log_*.log
          filePattern: delimiter_log.LOG
          # 使用多字符分隔符
          separator: '|&|'
          # 提取的key列表
          key : ['time', 'level', 'method', 'file', 'line', 'message']
          # 用作解析时间的key,如无需求则填为''
          timeKey: 'time'
          # 时间解析方式,如无需求则填为''
          timeFormat: '%Y-%m-%dT%H:%M:%S'
          # 采集容器内的文件,dockerFile flag设置为true
          dockerFile: true
          # only collect container with "ALIYUN_LOGTAIL_USER_DEFINED_ID" in docker env config
          dockerIncludeEnv:
            ALIYUN_LOGTAIL_USER_DEFINED_ID: ''
  • JSON模式的文件
    如果文件中每行数据为一个JSON object,可以使用JSON方式进行解析,参考示例如下所示。
    apiVersion: log.alibabacloud.com/v1alpha1
    kind: AliyunLogConfig
    metadata:
      # your config name, must be unique in you k8s cluster
      name: json-file-example
    spec:
      # logstore name to upload log
      logstore: k8s-file
      logtailConfig:
        # log file's input type is 'file'
        inputType: file
        # logtail config name, should be same with [metadata.name]
        configName: json-file-example
        inputDetail:
          # 对于分隔符类型的日志,logType设置为json_log
          logType: json_log
          # 日志文件夹
          logPath: /usr/local/ilogtail
          # 文件名, 支持通配符,例如log_*.log
          filePattern: json_log.LOG
          # 用作解析时间的key,如无需求则填为''
          timeKey: 'time'
          # 时间解析方式,如无需求则填为''
          timeFormat: '%Y-%m-%dT%H:%M:%S'
          # 采集容器内的文件,dockerFile设置为true
          dockerFile: true
          # only collect container with "ALIYUN_LOGTAIL_USER_DEFINED_ID" in docker env config
          dockerIncludeEnv:
            ALIYUN_LOGTAIL_USER_DEFINED_ID: ""
