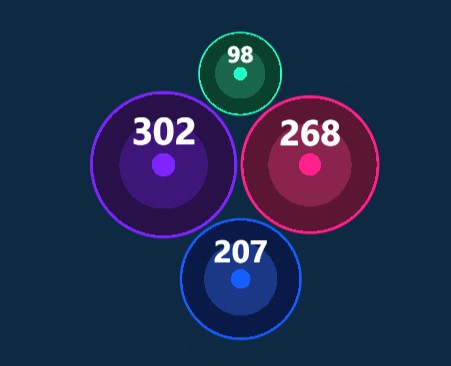

双十一气泡图是其他基础图表的一种,支持根据数值映射气泡的大小,能够使用气泡展示各类别的数据对比情况,适用于双十一的商品对比大屏展示,例如展示手机、食品、衣服、家电等商品的对比。本文档为您介绍双十一气泡图各配置项的含义,帮助您快速准确地使用双十一气泡图组件。

配置

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 透明度:取值范围为[0,1]。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 全局样式
    双十一气泡图的全局样式
    • 动画时间:气泡动画的播放时间。
    • 动画方式:气泡动画播放的方式,系统提供常见的动画播放方式供您选择,例如缓进缓出。
    • 间隔:气泡之间的距离,单位为px。
    • 系数:气泡图的大小比例,为1时表示显示为原始大小。
    • 水平位移:气泡图相对于组件中心在水平方向的位移距离,单位为px。
    • 垂直位移:气泡图相对于组件中心在垂直方向的位移距离,单位为px。
  • 文本样式
    双十一气泡图的文本样式
    • 颜色:文本的字体颜色,可参考颜色选择器说明进行修改。
    • 字体:文本的字体系列,默认为微软雅黑
    • 字体粗细:文本的字体粗细。
    • 最大字体:文本字体的最大值,即最大气泡中的文本大小,介于最大和最小气泡之间的文本,根据气泡大小按比例进行映射。
    • 最小字体:文本字体的最小值,即最小气泡中的文本大小,介于最大和最小气泡之间的文本,根据气泡大小按比例进行映射。
  • 节点样式
    双十一气泡图的节点样式

    颜色:气泡的颜色。

数据

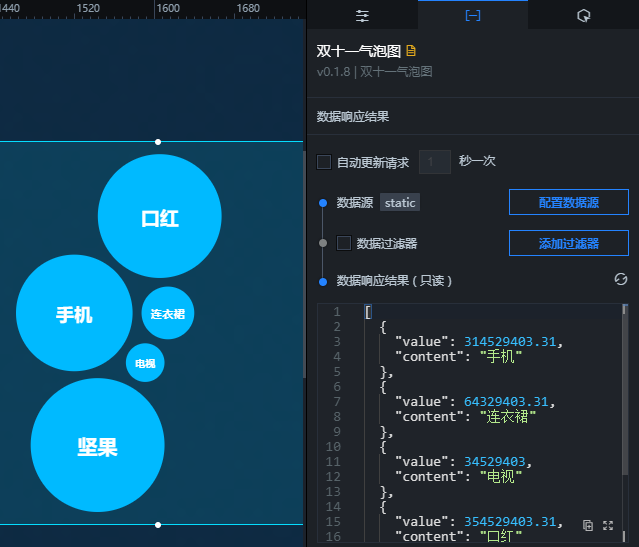

双十一气泡图数据面板
上图中的示例JSON代码如下:
[
  {
    "value": 314529403.31,
    "content": "手机"
  },
 {
    "value": 64329403.31,
    "content": "连衣裙"
  },
  {
    "value": 34529403,
    "content": "电视"
  },
  {
    "value": 354529403.31,
    "content": "口红"
  },
  {
    "value": 414529403,
    "content": "坚果"
  }
]
  • value:标签值,对应各气泡中的数值。
  • content::标签内容,对应各气泡中的文本内容。
表 1. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标,实时查看数据响应结果。

交互

此组件没有交互事件。
