飞线层是3D平面世界地图的子组件,支持独立的样式和数据配置,包括飞线的速度、颜色、粗细以及起始点的经纬度等,能够以飞线动画的形式表现两个地理坐标点之间的过渡效果。本文档为您介绍飞线层各配置项的含义,帮助您快速准确地使用飞线层子组件。

进入子组件配置面板

在3D平面世界地图配置面板中,单击子组件管理下方的飞线层,进入飞线层配置面板配置飞线层的样式和数据。
说明 如果子组件管理中没有飞线层,说明您可能还未添加飞线层子组件,可参考地图容器进行添加。

配置

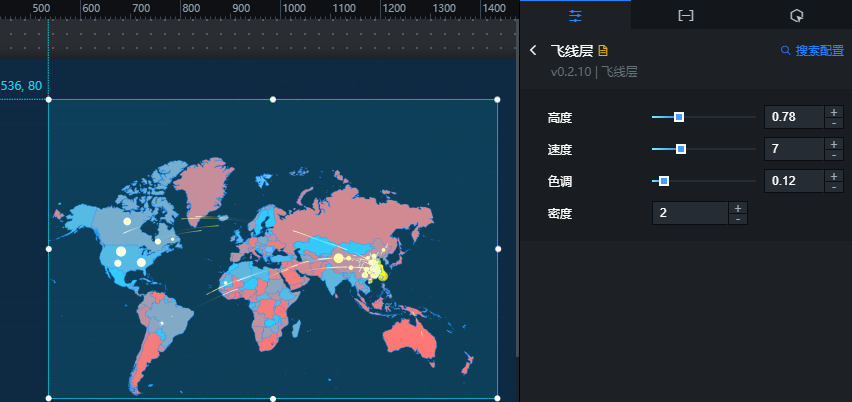

飞线层配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 高度:飞线的飞行高度,取值范围为0到3。
  • 速度:飞线的飞行速度,取值范围为0.1到25。
  • 色调:飞线的色调数值,取值范围为0到1。
    说明 色调为Hue(色相)/360得出的值,色相:在0~360°的标准色轮上,色相是按位置度量的。
  • 粗细:飞线的线条粗细。
  • 密度:飞线单次飞出的飞线数量。

数据

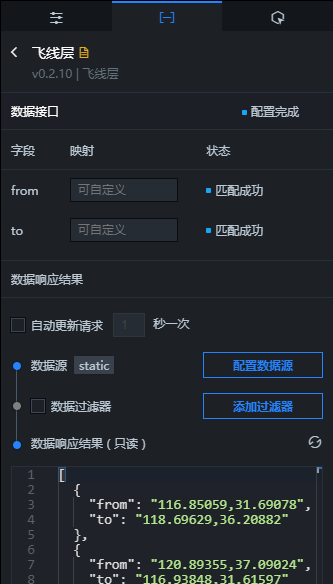

飞线层数据面板

上图中的示例JSON代码如下:

[
  {
    "from": "116.85059,31.69078",
    "to": "118.69629,36.20882"
  },
  {
    "from": "120.89355,37.09024",
    "to": "116.93848,31.61597"
  },
  {
    "from": "121.28906,29.34388",
    "to": "117.20215,31.12820"
  },
  {
    "from": "118.16895,31.57854",
    "to": "119.79492,32.47270"
  },
  {
    "from": "116.76270,33.35806",
    "to": "116.49902,38.95941"
  },
  {
    "from": "116.41113,30.93992",
    "to": "114.78516,26.58853"
  },
  {
    "from": "115.83984,32.13841",
    "to": "97.47070,37.54458"
  },
  {
    "from": "116.27930,32.36140",
    "to": "114.08203,36.27971"
  },
  {
    "from": "103.66699,25.79989",
    "to": "116.05957,31.54109"
  },
  {
    "from": "112.14844,24.40714",
    "to": "116.71875,33.21112"
  },
  {
    "from": "116.93848,31.65338",
    "to": "118.34473,26.62782"
  },
  {
    "from": "90.70313,42.26105",
    "to": "116.23535,32.32428"
  },
  {
    "from": "116.41113,30.82678",
    "to": "114.87305,36.94989"
  },
  {
    "from": "116.45508,30.78904",
    "to": "118.91602,28.57487"
  },
  {
    "from": "116.01562,40.07807",
    "to": "116.71875,31.69078"
  },
  {
    "from": "116.71875,31.72817",
    "to": "108.45703,40.24599"
  },
  {
    "from": "117.99316,40.84706",
    "to": "116.85059,31.69078"
  },
  {
    "from": "118.30078,36.56260",
    "to": "117.24609,40.97990"
  },
  {
    "from": "119.35547,26.86328",
    "to": "120.41016,32.28713"
  },
  {
    "from": "113.07129,31.42866",
    "to": "106.04004,31.31610"
  },
  {
    "from": "116.85059,31.31610",
    "to": "110.43457,32.76880"
  },
  {
    "from": "-98.789063,45.58329",
    "to": "112.506475,37.996794"
  },
  {
    "from": "-58.359375,-18.979026",
    "to": "117.427515,30.749109"
  },
  {
    "from": "144.140625,-28.613459",
    "to": "117.778677,28.918633"
  },
  {
    "from": "10.195313,16.636192",
    "to": "114.263844,36.879973"
  },
  {
    "from": "116.372386,30.142774",
    "to": "-109.335938,56.559482"
  },
  {
    "from": "113.560997,36.597899",
    "to": "-52.382813,-9.795678"
  }
]
  • from:飞线起始位置经纬度,经纬度数字之间用英文逗号分隔。
  • to:飞线终点位置经纬度,经纬度数字之间用英文逗号分隔。
表 1. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标,实时查看数据响应结果。

交互

此组件没有交互事件。
