IDC通过专线访问云服务
1 场景描述
客户除了访问VPC内的计算网络资源外，通常需要访问其他类型的云服务，如OSS，SLS，百炼，大数据计算服务。
阿里云上的云服务/云产品，从网络角度看可以分为3类：
客户VPC内部署的（标准的VPC私网地址），比如RDS，客户可以规划这些私网地址并通过标准的VPC内网网络或跨VPC网络设计进行通信
非客户VPC内部署的（没有标准的VPC私网地址）、但提供阿里云上公共地址段（100.64.0.0/10）内地址，如OSS。客户VPC可以直接访问到，但不支持私网地址规划和管理
只有公网地址（没有私网地址），如服务平台百炼。
该场景下客户的IDC需要通过专线访问VPC内部署以及非VPC内部署的云服务。
2 解决方案
2.1 客户需求
客户需要IDC/办公室连通云上，要求稳定质量或者大带宽，长期使用
客户需多云互联，要求稳定质量或者大带宽，长期使用
客户需要IDC/办公室等其他非阿里云系统访问阿里云云上云服务（例如数据库，对象存储等等），而这个访问时通过内网而不是公网访问的，可以参考以下云服务访问对比
2.2 方案架构
2.2.1 通常云服务访问形式
云服务访问方式 | 互联网访问 | 私有网络访问 |
复杂应用对访问质量有更高要求 |
|
|
企业级应用对于安全的要求更高 |
|
|
企业对IT应用提出降本增效新需求 |
| |
注意，专线需要一定施工时间，且受专线供应商/机房限制影响，通常来说不适合临时使用。如需快速完成IDC/其他云和阿里云互联，可采用IPsec VPN或3rd SD-WAN方案进行替代。
2.2.2 云服务架构
VPC内部署的云服务：通过ENI等形式提供，该云服务IP地址为VPC内交换机的所属网段。无需额外配置，完成专线和VPC的路由打通后，可以直接访问
私网地址接入云服务：该类型的云服务IP通常为100.64.0.0/10，IP地址不是VPC所属网段。
私网连接（Privatelink，PVL）接入云服务：该类型的云服务通过Privatelink产品接入VPC，提供的地址是VPC内地址。PVL接入的云服务可以参考集成私网连接的阿里云服务
2.2.3 访问云服务架构

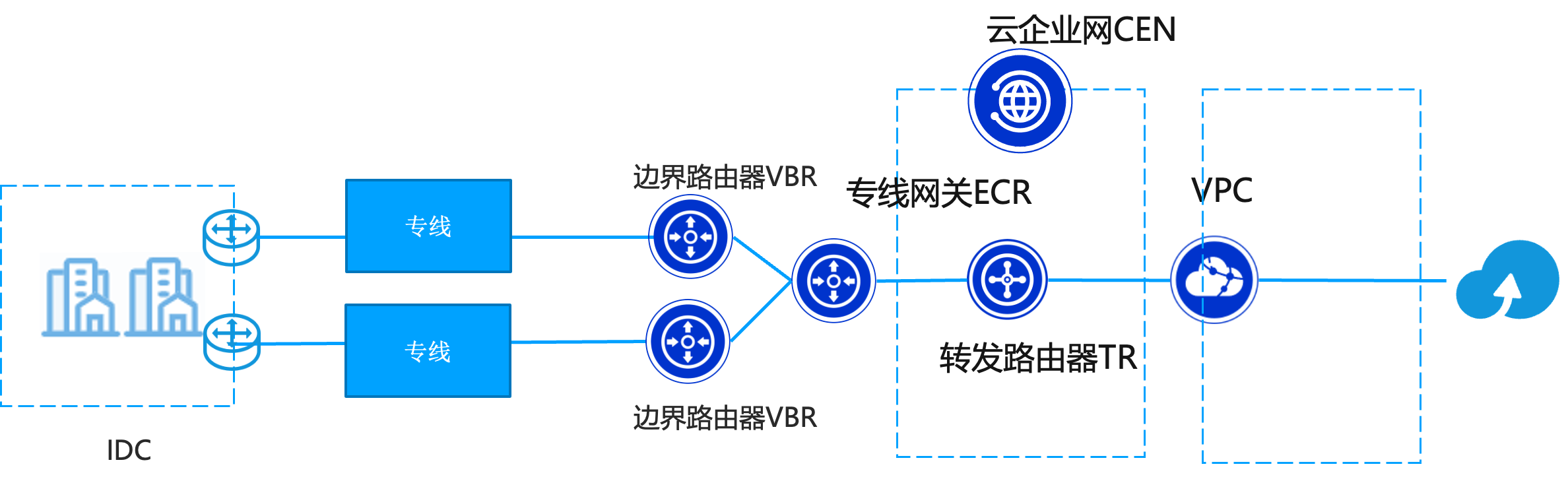

本方案通过物理专线将客户本地 IDC 安全、低延迟地接入阿里云，经由 Express Connect 的边界路由器（VBR）和专线网关（ECR）连接至云企业网（CEN）的转发路由器（TR），实现 IDC 与云上 VPC 的私网互通；
根据云服务架构的不同，IDC 可通过不同方式访问阿里云云服务：
直接访问部署在 VPC 内的云服务（如通过 ENI 暴露的服务）；
通过 TR 路由访问使用 100.64.0.0/10 私网地址段的云服务；
对于存在 IP 冲突或需增强安全管控的场景，采用 PrivateLink（PVL）将云服务以 VPC 内网地址形式安全暴露，确保所有访问均在私有网络中完成，避免公网暴露，同时支持跨地域、跨账号统一调度。
2.3 客户价值
客户可通过专线以私网方式安全、高效地访问阿里云各类云服务（如数据库、对象存储等），显著提升访问性能与安全性——相比公网访问，私网通道提供更低时延、更高稳定性，并默认关闭公网入口，减少攻击面；同时避免公网流量费用，降低总体成本。结合 ECR+TR 架构与 PrivateLink，客户还能灵活应对 IP 地址冲突、实现精细化访问控制，并在统一网络平台下完成 IDC 与多云资源的协同管理，真正实现安全可控、降本增效与运维简化。
2.4 涉及产品和计费
高速通道（物理专线接入）：高速通道通过物理专线将您本地IDC内部网络连接到阿里云的接入点。物理专线的一端连接您本地IDC的网关设备，另一端连接高速通道的边界路由器VBR，实现更加安全可靠、速度更快、延迟更低的连接。
专线网关ECR：阿里云高速通道中用于连接物理专线与云上VPC的网络枢纽，负责路由转发和流量管理，实现本地IDC与云资源的私网互通。
转发路由器TR：阿里云云企业网（CEN）中的高性能网络中枢，支持跨地域、跨账号、混合云场景下的大规模VPC与本地IDC统一互联与智能路由调度，适用于中大型企业复杂组网需求。
私网连接：私网连接（PrivateLink）能够帮助您在阿里云VPC和本地数据中心中，通过私有网络，安全稳定地访问部署在其他 VPC中的服务，简化网络架构，同时避免通过公网访问服务带来的安全风险。
产品 | 计费 | 备注 |
高速通道EC | ||
转发路由器TR | ||
云数据传输CDT | 仅跨地域场景涉及 | |
私网连接PVL | 仅使用私网连接PVL的产品涉及 |
3 注意事项
专线本身不具备弹性能力，需提前规划，专线的扩容周期较长，带宽应满足未来至少3个月的业务增长需求，避免因带宽不足导致性能瓶颈和业务损失 。
使用专线QoS或VBR限速能力进行资源分配。
多接入点接入 ：用户IDC通过至少两个独立的云专线接入点连接至少2个不同的阿里云接入点，实现物理链路的冗余和负载分担，多接入点接入时尽量选择不同运营商。
多专线接入 ：在多接入点接入的基础上，在每个接入点可以增加更多的专线接入，专线需要选择不同运营商，接入路由，园区线路尽量不同。
多专线使用ECMP等价模式接入：相对于主备路由多专线接入模式，ECMP等价路由模式具备故障快速收敛，横向扩展性强，资源利用率高（偶发流量场景）等优势，建议业务无源进源出等限制的场景，多专线接入优先使用ECMP等价路由模式。
VPN作为专线备份：在企业版TR场景下，VPN支持备份专线，可使用VPN网关对专线进行冗余备份，保证专线全部中断下混合云连接依然可用。
优先使用BGP+BFD作为专线互联协议
优先使用ECR+TR作为专线上联产品，而不是VBR上联
配置监控和告警，使用容灾演练确定专线故障检测和恢复能力。
注意私网地址接入云服务，该类型的云服务IP通常为100.64.0.0/10，IDC不能使用该网段以避免冲突。如果冲突，该云服务如果接入私网连接，可使用私网连接的接入方式。
如需云服务网络访问控制，需要使用私网连接接入云服务
4 实施步骤
4.1 实施准备
确定云服务访问方式，完成云上网络和云下网络规划设计
4.2 操作步骤
4.2.1 专线配置
适用高速通道接入专线：选取专线接入点，联系供应商，并接入阿里云，参考独享专线接入流程或者共享专线接入流程。
独享专线方案
企业自主连接本地数据中心到阿里云接入点的专线，该方式独占一个物理端口。您可以通过高速通道控制台自主申请物理专线独享连接。
共享专线方案
合作伙伴的接入点已经与阿里云的接入点完成了对接。您只需联系阿里云的合作伙伴，合作伙伴会完成本地IDC机房到合作伙伴接入点的专线部署。在这种连接方式下，运营商和阿里云之间的连接是多租户共享。
高速通道接入完毕后，创建VBR，并配置BGP路由相关配置, 参考配置和管理BGP。注意 ECR场景下，VBR不支持静态路由
如需快速故障切换，可使用BFD+快速倒换组，参考配置快速倒换组
将VBR加入ECR，参考创建和管理专线网关ECR
ECR作为专线承载网关，接入地域转发路由器TR，创建ECR连接
TR连接本地域VPC，配置相应路由规则
如需访问其他地域资源，连接不同地域TR
4.2.2 云服务访问配置
4.3 监控告警设置点
请参考以下建议对专线进行云监控的告警规则配置：
监控对象 | 告警级别 | 监控指标和条件 |
高速通道-物理端口 | Info | 当以下某个条件发生时：
|
Warn | 当以下某个条件发生时：
| |
Critical | 当以下某个条件发生时：
| |
高速通道-边界路由器 | Info | 当以下某个条件发生时：
|
Warn | 当以下某个条件发生时：
| |
Critical | 当以下某个条件发生时：
| |
高速通道-专线网关 | Info | 当转发路由器（TR）实例监控维度以下某个条件发生时：
当跨域连接维度以下某个条件发生时：
|
Warn | 当转发路由器（TR）实例监控维度以下某个条件发生时：
当跨域连接维度以下某个条件发生时：
| |
Critical | 当转发路由器（TR）实例监控维度以下某个条件发生时：
当跨域连接维度以下某个条件发生时：
| |
高速通道-对等连接 | Info | 当实例维度以下某个条件发生时：
|
Warn | 当实例维度以下某个条件发生时：
| |
Critical | 当实例维度以下某个条件发生时：
|
订阅以下云监控系统事件并推送告警：
产品：高速通道-专线连接；事件类型：Down；事件名称：BGP Peer状态从Established变为Down
