本文介绍轮播标签层各配置项的含义。

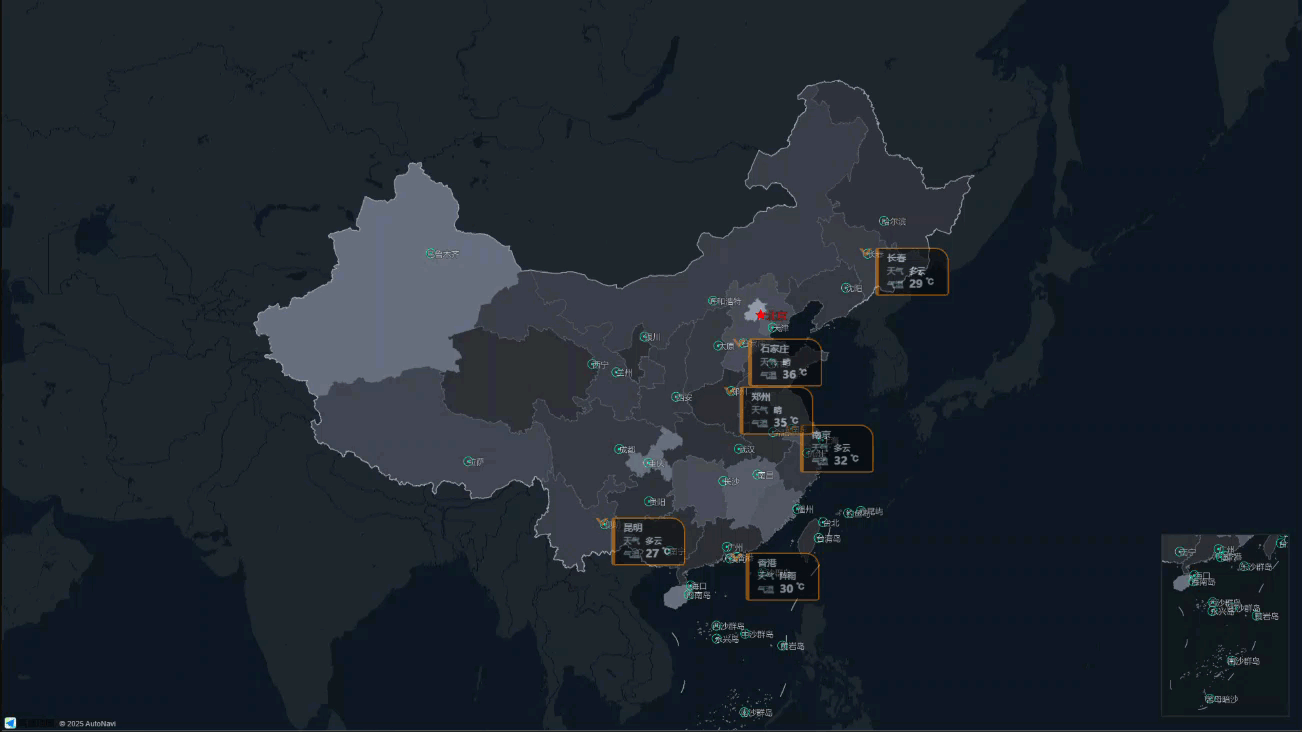

图表样式
轮播标签层是基础平面地图 4.0的子组件,支持独立的样式、数据和交互配置,包括图标的尺寸形状样式、轮播效果样式等,能够以轮播图标的形式表现地理位置上的标签信息。

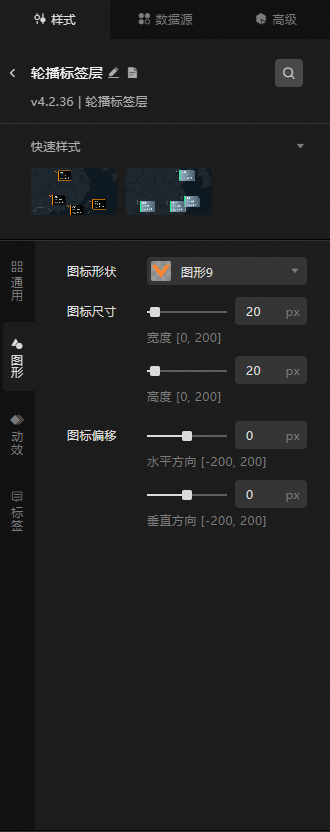

样式面板
搜索配置:单击样式面板右上角的搜索配置项图标,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索配置项。
快速样式:轮播标签层子组件具备快速样式功能,您可以根据实际应用场景选择不同的样式。
通用:设置轮播标签层的通用配置项。
参数
说明
可见级别
设置轮播标签层的可见级别值,在设定的级别范围内可见,级别之外不可见。
不透明度
轮播标签层的不透明度,范围为0~100,单位%。数值越大轮播标签层越不透明。
图形:设置轮播标签层的图形配置项。
参数
说明
图标形状
轮播标签层标签内图标的形状样式,您可以单击样式右侧的下拉选项框,选择系统内置多种图标样式;也可在下拉框面板的输入框内自定义输入图片的URL地址,将远程服务器上的图片作为标签图标;或者单击输入框右侧的图标,上传本地图片作为标签图标。
图标尺寸
设置图标在宽度和高度上的尺寸大小,取值范围为0~200,单位px。
图标偏移
设置图标在标签内的水平和垂直方向的偏移值,取值范围为-200~200,单位px。
动效:设置轮播标签层中的轮播效果参数。
参数
说明
轮播顺序
设置轮播标签层的轮播顺序样式,可选,包括随机轮播和顺序轮播两种。
轮播数量
设置轮播标签层的单次轮播标签的数量值,取值范围为0~50,单位个。
轮播时长
设置轮播标签层中的单次轮播时长样式,包括轮播时的进入时长,取值范围为0~5,单位秒;停留时长,取值范围为1~500,单位秒;消失时长,取值范围为0~5,单位秒;
轮播缓存
设置轮播标签层中轮播时可缓存的数量值,取值范围为0~100。单击轮播缓存左侧图标,可控制轮播缓存功能的开启或关闭。
标签:设置轮播标签层内标签的样式参数。
参数
说明
相对偏移
设置轮播标签层的标签在水平和垂直方向的相对偏移值,单位px,取值范围为-200~200。
内容样式
设置轮播标签层标签的内容样式。单击每行样式右侧的或图标,添加或删除一个每行内容样式。 单击或图标配置多个每行内容样式的排列方式。单击图标,即可复制当前选中的内容样式并新增一个同样配置的内容样式。
行字段:行内容的字段名称,需要和数据面板中的字段相匹配。
字段样式:设置行字段样式,包括字段的字体样式、字号大小、颜色和粗细值。
字段前缀:设置字段前缀的具体内容 、内容间隔值、字体、字号大小、颜色和粗细值。单击字段前缀左侧的图标,可控制字段前缀样式的显隐。
字段后缀:设置字段后缀的具体内容 、内容间隔值、字体、字号大小、颜色和粗细值。单击字段后缀左侧的图标,可控制字段后缀样式的显隐。
最大宽度:设置标签显示的单行最大宽度,单位为px,超出内容的显示方式由文本溢出配置项决定。
文本溢出:选择标签中文本溢出时的样式,可选切断或换行。
行高比例:标签的行高比例值,取值范围为1~5。
内容描边:标签的内容描边样式,包括设置描边的颜色和描边粗细值,单击内容描边左侧的图标,可控制内容描边的显隐。
内容阴影:标签的内容阴影样式,包括设置阴影的颜色、阴影模糊值和阴影偏移度在x和y方向上的值,单击内容阴影左侧的图标,可控制内容阴影的显隐。
背景样式
设置轮播标签层内标签的背景样式参数,单击背景样式左侧的图标,可控制背景样式的显隐。
背景类型:标签背景的类型,可选矢量和图片。
背景颜色:设置标签的背景颜色,仅在背景类型选择矢量时可配置。
边框样式:设置标签边框的样式,包括边框的线类型,线宽的值和颜色。仅在背景类型选择矢量时可配置。
边框圆角:设置标签边框的圆角在四个方向的值,单位px。仅在背景类型选择矢量时可配置。
图片模板:选择背景图片的模板样式,仅在图片模板选择图片时可配置。
不透明度:设置背景图片的不透明度值,取值范围为0~100,仅在图片模板选择图片时可配置。
背景阴影:设置标签背景的阴影样式,包括阴影的颜色、阴影模糊度,阴影相对于标签在X和Y轴方向上的偏移值。
内容边距:设置标签中的内容距离上下左右四个方向的边距值。

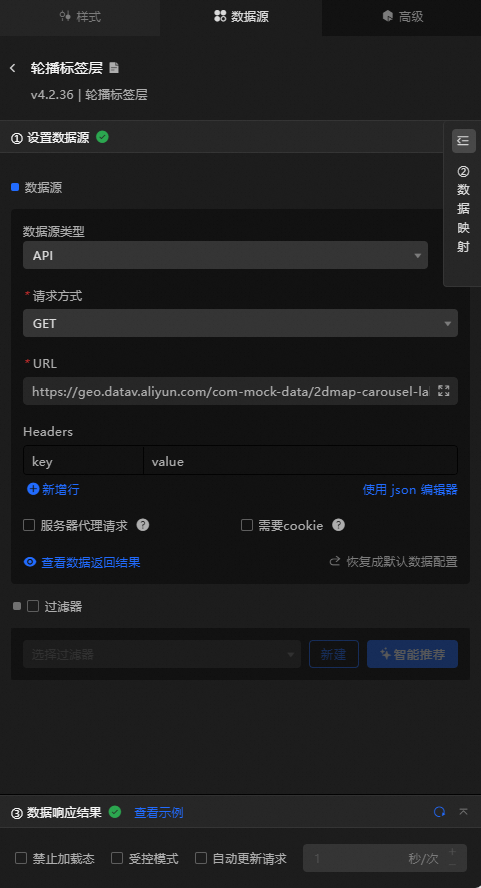

数据源面板
字段 | 说明 |
| 标签的经度。 |
| 标签的纬度。 |
| 标签的名称。 |
数据项配置 | 说明 |
数据源 | 组件的数据源中通过代码编辑或可视化编辑展示了组件所包含的数据字段。也可以修改数据类型,灵活配置组件数据。 |
数据映射 | 当您需要自定义图表字段配置时,可以在数据映射模块设置不同的字段映射内容,将这些字段映射到组件对应的字段上。无需修改数据源中的字段,就可以实现数据的实时匹配。也可以单击图标对字段分别样式配置。 |
过滤器 | 打开过滤器,选择已创建的数据过滤器或新建数据过滤器,并配置数据过滤器脚本,实现数据的筛选功能。详情请参见管理数据过滤器。 |
数据响应结果 | 实时展示了组件所使用的数据。当组件数据源发生变化时,数据响应结果会对应展示最新的数据。如果系统反应延迟,您可以单击右侧的图标,查看数据响应结果,也可以单击右侧的图标,获取组件的最新数据。您也可以单击查看示例,查看当前组件的响应结果示例。 |
禁止加载态 | 勾选复选框,在组件更新和预览数据看板时,将看不到组件初始化时的加载内容,去勾选则相反。默认为去勾选状态。 |
受控模式 | 勾选复选框,组件初始化状态下不请求数据,仅通过全局变量或蓝图编辑器配置的方法发起请求数据;去勾选复选框,可以使用自动更新请求数据。默认为去勾选状态。 |
自动更新请求 | 勾选复选框,可以手动输入轮询的时间频次设置动态轮询。清除后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和全局变量事件来触发请求更新数据。 |
高级面板
此组件无事件配置。
蓝图交互
单击页面左上角的图标,进入蓝图页面。
在图层节点页签下,添加当前组件至主画布中。

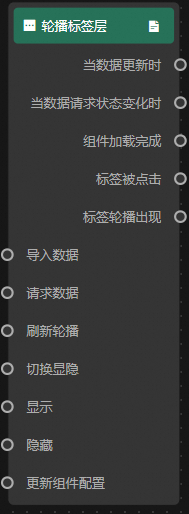

查看蓝图配置参数。
事件
事件
说明
当数据接口请求完成时
数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据源页签的数据响应结果区域。
动作
动作
说明
导入数据接口
按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据源页签的数据响应结果区域。
请求数据接口
重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如轮播标签层配置了API数据源为
https://api.test
,传到请求数据接口动作的数据为{ id: '1'}
,则最终请求接口为https://api.test?id=1
。切换显隐
切换组件显示或者隐藏,不需要参数。
显示
显示组件,参考数据示例。
{ "animationType": "",//动画方式,可选值:fade,不填无动画。 "animationDuration": 1000,//动画延迟,单位ms。 "animationEasing": ""//动画曲线 }
隐藏
隐藏组件,参考数据示例。
{ "animationType": "",//动画方式,可选值:fade,不填无动画。 "animationDuration": 1000,//动画延迟,单位ms。 "animationEasing": ""//动画曲线 }
更新组件配置
动态更新组件的样式配置。需要先在组件的样式面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。
