逻辑节点配置

准备工作

前提条件

已经创建数据看板项目。

进入逻辑节点

1. 登录DataV控制台。

2. 在全部应用界面，鼠标悬停至目标看板，单击编辑。

3. 在数据看板的编辑页面，单击顶部菜单栏的图标，进入蓝图编辑器，单击主画布左侧逻辑节点，显示逻辑节点配置。

配置逻辑节点

在蓝图编辑器中，节点和锚点是逻辑节点配置的核心要素。节点作为逻辑处理的基本单元，负责执行特定操作和数据处理；锚点则是节点的连接接口，用于构建节点间的逻辑关系。

节点配置面板

在蓝图画布中单击图标或拖动逻辑节点到画布中，即可在右侧的节点配置面板中配置节点交互逻辑（全局节点不需要配置）。

锚点配置面板

以多路判断为例，介绍锚点配置的相关参数和操作。新增事件或新增动作可以新增多个锚点，方便与其他组件交互。您可以单击图标重命名锚点名称，单击图标和图标进行锚点排序，单击图标查看参数提示，也可以单击图标删除锚点。

使用逻辑节点

1. 在蓝图编辑器的左侧导航栏中单击逻辑节点，进入逻辑节点页面。

2. 在逻辑节点面板中，将需要使用的逻辑节点拖入蓝图画布中。

   逻辑节点包括全局管理、流程控制、数据处理、设备输入和工具方法等类别。各节点的使用方法以及参数详情，请分别参见全局管理、流程控制、数据处理、设备输入和工具方法。

操作案例

本案例通过配置计时器逻辑节点实现交互效果：当用户点击按钮时触发计时器开始运行，经过2秒延时后自动切换柱状图的显示/隐藏状态，完成从触发到响应的完整交互。

1. 在主画布中添加需要使用的图层节点，示例中使用按钮和柱状图节点。

   单击顶部菜单栏中的图标，进入蓝图编辑器，添加图层节点到蓝图画布中。

2. 在逻辑节点面板中，将需要使用的逻辑节点拖入蓝图画布中，示例中使用计时器节点。

3. 配置蓝图编辑器连线，并将计时器延迟时间配置为2秒。如下图所示：

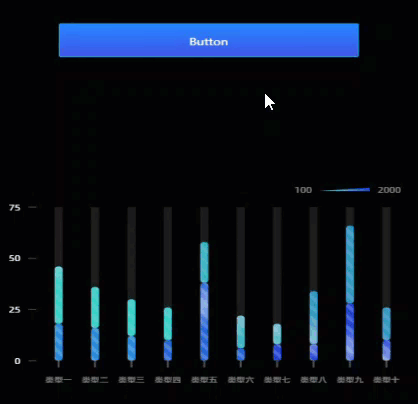

4. 预览或发布当前数据看板，查看交互效果。
