使用弹性eRDMA可以获得超低的延迟，更快地处理请求。本文介绍如何基于eRDMA部署共享内存通信SMC（Shared Memory Communication）和Redis，然后基于SMC测试Redis处理请求的能力。

背景信息

共享内存通信SMC是一种兼容socket层、使用共享内存技术实现的高性能内核网络协议栈。根据共享内存技术的不同，SMC又可以细分为基于Internal Shared Memory（ISM）技术的SMC over DMA（SMC-D）和基于Remote Direct Memory Access（RDMA）技术的SMC over RDMA（SMC-R）。详细信息，请参见共享内存通信（SMC）适用性说明。
目前Alibaba Cloud Linux 3基于弹性RDMA（eRDMA）提供SMC-R加速能力，在阿里云上使用SMC-R需要创建支持eRDMA的ECS实例，以获得云上弹性RDMA（eRDMA）能力。

准备工作

购买两台支持eRDMA的实例，勾选自动安装eRDMA驱动，并且在主网卡开启eRDMA网络接口。两台ECS实例分别作为服务端和客户端。具体操作，请参见自定义购买实例。

本示例参数如下所示：

规格：ecs.g8i.8xlarge
镜像：Alibaba Cloud Linux 3.2104 LTS 64位
网络：两台实例属于同一安全组，默认内网互通
实例主网卡的私网IP地址：Server端（192.168.0.25）、Client端（192.168.0.24）。您需要根据实际情况替换IP地址。
说明
- 本文以在实例的主网卡上开启eRDMA网络接口为例进行测试，那么这里的192.168.0.25即服务端所在ECS实例的主网卡的私网IP地址。
- 如果您是通过辅助弹性网卡上开启eRDMA网络接口进行测试，那么这里的IP地址，需要改为您实际的辅助弹性网卡的私网IP地址。更多信息，请参见步骤三：为ECS实例绑定ERI。

购买过程重要参数示例

购买实例过程中需注意以下配置项（其他参数，请参见自定义购买实例）：

实例规格和镜像：请参见使用限制。
扩展程序：选中eRDMA驱动。实例启动过程中会自动安装eRDMA驱动，无需您再手动安装。您在购买Alibaba Cloud Linux操作系统的倚天实例时，还可以选择安装性能加速类扩展程序。更多信息，请参见应用性能加速。
弹性网卡：在主网卡右侧选中弹性RDMA接口。
重要
创建实例时，仅支持为主网卡启用弹性RDMA接口，且单台ECS实例最多只能绑定一个启用弹性RDMA接口的网卡。如果您需要使用辅助网卡配置eRDMA，只能在创建实例后，单独创建辅助弹性网卡并为其启用弹性RDMA接口，然后绑定至ECS实例上使用。具体操作，请参见创建并使用弹性网卡和绑定辅助弹性网卡。

步骤一：部署SMC

分别远程连接Server端和Client端的ECS实例。
具体操作，请参见使用Workbench登录Linux实例。
分别在两台ECS实例上执行以下命令，部署SMC-R模块。
```
modprobe smc && modinfo smc
```
分别在两台实例上执行以下命令，关闭本机的IPv6模式，确保ERI下可以正常创建eRDMA连接。
重要
- 阿里云eRDMA设备与SMC目前均不支持使用IPv6地址。如果应用层使用IPv6地址，会导致SMC回退到TCP协议栈。更多信息，请参见启用SMC后使用IPv6地址出现回退。
- 自ANCK 5.10.134-17.3版本开始，SMC支持使用IPv4-mapped IPv6地址。
```
sysctl net.ipv6.conf.all.disable_ipv6=1
```
分别在两台实例上执行以下命令，打开SMC eRDMA开关，使流量优先走eRDMA。
此后新创建的TCP socket将被转变为SMC socket，而存量的TCP socket不受影响。
```
sysctl net.smc.tcp2smc=1
```

分别在两台实例上执行以下命令，安装SMC的监控诊断工具集smc-tools。

smc-tools是IBM开发的SMC-R监控诊断工具，为您提供了多个维度的SMC-R跟踪诊断，主要包括：

smcr：提供SMC-R相关资源统计信息。
smcss：提供SMC socket相关信息。

yum install -y smc-tools

安装完成后，可以执行smcss -a命令查看当前的流量路径。

[root@iZxxx]# smcss -a
State          UID   Inode  Local Address            Peer Address              Intf Mode
ACTIVE      00000 4257589 192.168.8.123:45058      192.168.8.126:20003       0000 SMCR
ACTIVE      00000 4264206 192.168.8.123:20004      192.168.8.130:54626       0000 SMCR
ACTIVE      00000 4264207 192.168.8.123:20004      192.168.8.136:54900       0000 SMCR
ACTIVE      00000 4308684 192.168.8.123:20004      192.168.8.134:38578       0000 SMCR
ACTIVE      00000 4308694 192.168.8.123:20004      192.168.8.126:60554       0000 SMCR
ACTIVE      00000 4308692 192.168.8.123:20004      192.168.8.126:60568       0000 SMCR
ACTIVE      00000 4261731 192.168.8.123:49490      192.168.8.122:20004       0000 SMCR
ACTIVE      00000 4257634 192.168.8.123:49500      192.168.8.122:20004       0000 SMCR
ACTIVE      00000 4257638 192.168.8.123:42866      192.168.8.129:20003       0000 SMCR
ACTIVE      00000 4264236 192.168.8.123:53768      192.168.8.135:20003       0000 SMCR
ACTIVE      00000 4272479 192.168.8.123:34978      192.168.8.128:20003       0000 SMCR
ACTIVE      00000 4277256 192.168.8.123:42840      192.168.8.127:20003       0000 SMCR
LISTEN      00000 4253132 0.0.0.0:38567

步骤二：部署Redis

在ECS实例上部署SMC后，您需要继续在实例上部署Redis。

分别远程连接Server端和Client端的ECS实例。
具体操作，请参见使用Workbench登录Linux实例。
执行以下命令，分别为两台实例安装Redis。
```
sudo yum install -y redis
```

在Server端实例上执行以下命令，启动Redis服务端。

redis-server --bind 192.168.0.25 --port 6379 --protected-mode no --save

说明

192.168.0.25为Server端实例主网卡的主私有IP，6379为需要监听的端口，请您在自行测试时按实际情况替换。

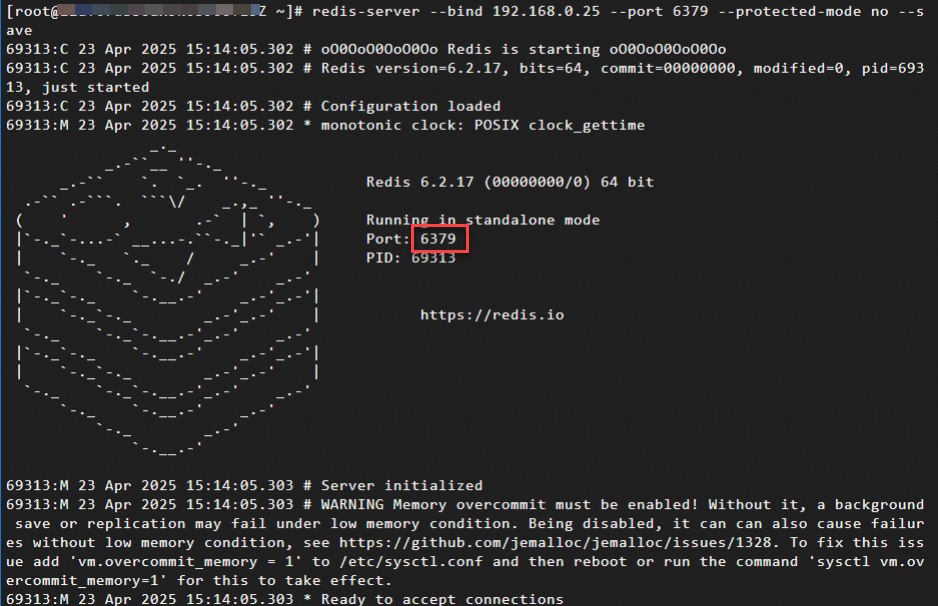

[root@xxx Z ~]# redis-server --bind 192.168.0.25 --port 6379 --protected-mode no --save
69313:C 23 Apr 2025 15:14:05.302 # o000o000o000o Redis is starting o000o000o000o
69313:C 23 Apr 2025 15:14:05.302 # Redis version=6.2.17, bits=64, commit=00000000, modified=0, pid=69313, just started
69313:C 23 Apr 2025 15:14:05.302 # Configuration loaded
69313:M 23 Apr 2025 15:14:05.302 * monotonic clock: POSIX clock_gettime
                Redis 6.2.17 (00000000/0) 64 bit
  Running in standalone mode
  Port: 6379
  PID: 69313
                https://redis.io
69313:M 23 Apr 2025 15:14:05.303 # Server initialized
69313:M 23 Apr 2025 15:14:05.303 # WARNING Memory overcommit must be enabled! Without it, a background save or replication may fail under low memory condition. Being disabled, it can can also cause failures without low memory condition, see https://github.com/jemalloc/jemalloc/issues/1328. To fix this issue add 'vm.overcommit_memory = 1' to /etc/sysctl.conf and then reboot or run the command 'sysctl vm.overcommit_memory=1' for this to take effect.
69313:M 23 Apr 2025 15:14:05.303 * Ready to accept connections

在Redis客户端上连接和测试。
- 执行以下命令，连接Redis服务端。
```
redis-cli -h 192.168.0.25 -p 6379
```
- 执行以下命令，使用redis-benchmark进行压测。
  以下命令模拟从100个客户端向服务端发送1,000,000次SET命令的请求：
```
redis-benchmark -h 192.168.0.25 -p 6379 -n 1000000 -t set -c 100
```

您也可以在打开SMC-R后，启动多个压测进程进行混合压测，参考以上步骤再部署1个Redis客户端，在2个Redis客户端上分别启动多个压测进程，然后在Redis服务端上查看每秒的操作次数OPS（Operation Per Second）。

在Redis客户端上同时启动8个SET压测进程的示例命令：

redis-benchmark -h 192.168.0.25 -p 6379 -n 100000000 -t set --threads 8 -c 100

在Redis客户端上同时启动8个GET压测进程的示例命令：

redis-benchmark -h 192.168.0.25 -p 6379 -n 1000000 -t get --threads 8 -c 100

在Redis服务端上查看OPS的示例命令：
```
redis-cli -h 192.168.0.25 -p 6379 info | grep instantaneous_ops_per_sec
```
说明
请新打开一个远程连接窗口，然后输入查看命令。
