3FS是深度求索（DeepSeek）公司自主研发的高性能分布式存储系统，专为AI大模型训练、大数据分析及高性能计算（HPC）场景优化设计。在3FS中，融合现代SSD存储与RDMA网络技术，突破传统网络的性能瓶颈。本文介绍如何基于阿里云自研的云上弹性RDMA网络，使用阿里云托管的Kubernetes ACK服务，实现快速部署。

部署方案

基于阿里云高性能弹性RDMA网络eRDMA与弹性临时盘构建3FS集群，使用阿里云的ACK托管集群实现快速部署，轻松搭建跨多个节点的集群服务。

重要

阿里云不对3FS提供技术支持，也不承诺性能。如遇问题，欢迎在GitHub上或加入钉群35532895与我们交流。

弹性RDMA（Elastic Remote Direct Memory Access，简称eRDMA）是阿里云自研的云上弹性RDMA网络，底层链路复用VPC网络，采用全栈自研的拥塞控制CC（Congestion Control）算法，享有传统RDMA网络高吞吐、低延迟特性的同时，可支持秒级的大规模RDMA组网。可兼容传统HPC应用、AI应用以及传统TCP/IP应用。
详细信息，请参见弹性RDMA（eRDMA）。
弹性临时盘（Elastic Ephemeral Disk）是一款可灵活随实例创建或单独创建的、由用户自定义选择容量大小的块存储设备，作为临时数据存储使用，为ECS实例提供临时数据存储，具备高性能、高性价比等特点。详细信息，请参见弹性临时盘。
容器服务 Kubernetes 版 ACK（Container Service for Kubernetes）是全球首批通过Kubernetes一致性认证的容器服务平台，提供高性能的容器应用管理服务，支持企业级Kubernetes容器化应用的生命周期管理，让您轻松高效地在云端运行Kubernetes容器化应用。
详细信息，请参见容器服务Kubernetes版（ACK托管集群）。

3FS关键节点介绍

3FS关键组件及作用如下：

元数据服务Metadata Service（Meta）：无状态服务，处理文件系统的元数据请求。底层通过foundation DB实现原子性操作。
数据存储Storage Service（Storage）：在存储节点上运行，数据分块存储于高性能NVMe SSD，采用CRAQ（Chain Replication with Apportioned Queries）链式复制协议管理副本，提供write-all-read-any语义。
集群管理Cluster manager（Mgmtd）：管理集群的配置信息，存储节点状态，负责选举主节点并对其他组件进行同步更新。
客户端Client：3FS提供了两种形态的客户端，通过FUSE实现标准化访问和USRBIO实现高性能传输，兼顾兼容性与效率，成为AI、大数据等场景的理想存储接口。
- FUSE客户端：通过用户态文件系统接口挂载存储集群为本地目录。提供 POSIX 兼容的文件操作接口（read/write/mkdir），无需修改应用代码。
- USRBIO高性能客户端：通过用户态I/O栈和RDMA，实现微秒级延迟与超高吞吐，满足AI/HPC需求。

各个组件通过RDMA网络通信，绕过内核协议栈，显著减少 CPU 负载与网络延迟。

准备工作

准备一台开通公网的客户端ECS实例，用于创建和管理ACK集群。如果您已有安装并配置了阿里云CLI的实例，可以跳过此准备工作，直接开始搭建ACK集群。

重要

本文所有操作步骤在此客户端实例上进行。

准备客户端ECS实例

购买一台ECS实例作为部署和管理ACK集群的客户端，具体操作，请参见自定义购买实例。

本文示例配置：

地域和可用区：北京I
规格：ecs.g8i.large
镜像：Alibaba Cloud Linux 3.2104 LTS 64位
网络：开通公网

为客户端实例安装并配置阿里云CLI

阿里云CLI（Alibaba Cloud CLI）是基于OpenAPI构建的通用命令行工具，您可以借助阿里云CLI在命令行界面中对阿里云资源执行增删改查等日常运维任务。

本文中，我们通过阿里云CLI一键创建ACK托管集群，无需依赖用户界面。详细信息，请参见什么是阿里云CLI。

远程连接管理节点，执行以下命令，验证阿里云CLI是否已经正常安装。
说明
阿里云CLI在ECS实例上默认已经安装，如果您需要重新手动安装，请参见步骤一：安装阿里云CLI。
```
aliyun version
```
返回信息如下，表示成功安装。
执行以下命令，使用交互式方式配置AK凭证。（需要开通公网）
说明
- 在使用阿里云CLI之前，您需要配置调用阿里云资源所需的凭证信息、地域（本示例中为北京）、语言等。阿里云CLI在初次运行时会自动生成并使用default配置。
- 本示例仅以AK凭证类型为例说明，关于其他类型，请参见在阿里云CLI中配置身份凭证。
```
aliyun configure --profile AkProfile
```

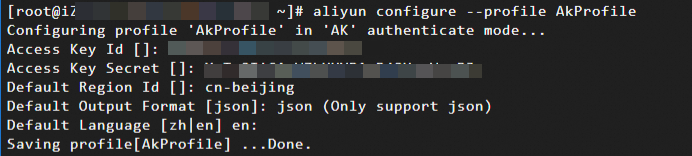

配置交互过程示例如下：

关于阿里云CLI的更多信息，请参见什么是阿里云CLI。

使用阿里云CLI搭建ACK集群

通过CLI创建基于阿里云托管Kubernetes服务构建的ACK集群，该集群采用Terway ENI网络模式实现容器直连弹性网卡，配备支持eRDMA的加速实例和ESSD云盘优化存储性能，通过containerd运行时与预置镜像加速配置保障容器效率，并启用企业级安全组规则强化网络隔离。

重要

本文中使用自动创建VPC方式搭建ACK集群，会同步创建ACK集群相关的ECS实例、VPC、交换机、安全组、CLB、公网NAT网关、EIP等资源，可能会产生相关费用。详细信息，请参见ACK托管和专有集群计费说明。
本文仅为示例操作，在生产环境中，建议您提前规划集群的规模、网络功能需求、专有网络VPC相关配置（VPC自身、交换机等）和集群网络相关配置（容器网络插件CNI、容器网段、服务网段等），确保网络资源的高效利用，为后续业务扩展预留充足空间。详细信息，请参见ACK托管集群网络规划。
命令中参数描述了ACK集群的配置信息，更多参数信息，请参见创建集群。
如果您希望使用已有VPC创建ACK集群，注意设置VPC下的交换机、安全组等资源。
集群初始化可能需要一段时间，请您耐心等待。

远程连接客户端实例，执行以下命令，创建集群。

点击查看通过CLI创建ACK集群命令

aliyun cs POST /clusters --header "Content-Type=application/json" --body '{
    "name": "3FS-example",
    "cluster_type": "ManagedKubernetes",
    "kubernetes_version": "1.32.1-aliyun.1",
    "region_id": "cn-beijing",
    "snat_entry": true,
    "proxy_mode": "ipvs",
    "addons": [
        {
            "name": "terway-controlplane"
        },
        {
            "name": "terway-eniip"
        },
        {
            "name": "csi-plugin"
        },
        {
            "name": "managed-csiprovisioner"
        },
        {
            "name": "nginx-ingress-controller",
            "disabled": true
        },
        {
            "name": "ack-erdma-controller",
            "config": "{\"agent\":{\"preferDriver\":\"compat\",\"allocateAllDevices\":true}}"
        }
    ],
    "cluster_spec": "ack.pro.small",
    "charge_type": "PostPaid",
    "zone_ids": [
        "cn-beijing-i"
    ],
    "service_cidr": "192.168.0.0/16",
    "ip_stack": "ipv4",
    "is_enterprise_security_group": true,
    "nodepools": [
        {
            "nodepool_info": {
                "name": "default-nodepool"
            },
            "scaling_group": {
                "system_disk_category": "cloud_essd",
                "system_disk_size": 60,
                "system_disk_performance_level": "PL0",
                "system_disk_encrypted": false,
                "instance_types": [
                    "ecs.g8ise.xlarge",
                    "ecs.g8i.xlarge"
                ],
                "instance_charge_type": "PostPaid",
                "platform": "AliyunLinux",
                "image_type": "AliyunLinux3",
                "desired_size": 4
            },
            "kubernetes_config": {
                "pre_user_data": "bWtkaXIgLXAgL2V0Yy9jb250YWluZXJkL2NlcnQuZC9kb2NrZXIuaW8vCmNhdCA+IC9ldGMvY29udGFpbmVyZC9jZXJ0LmQvZG9ja2VyLmlvL2hvc3RzLnRvbWwgPDxFT0YKc2VydmVyID0gImh0dHBzOi8vcmVnaXN0cnktMS5kb2NrZXIuaW8iCltob3N0LiJodHRwczovL21pcnJvcnMtc3NsLmFsaXl1bmNzLmNvbS8iXQogIGNhcGFiaWxpdGllcyA9IFsicHVsbCIsICJyZXNvbHZlIl0KICBza2lwX3ZlcmlmeSA9IHRydWUKRU9G",
                "runtime": "containerd",
                "runtime_version": "1.6.37"
            }
        }
    ]
}'

集群配置说明如下所示：

集群基础配置

参数	值	配置说明
`name`	`3FS-example`	集群名称（需唯一）
`cluster_type`	`ManagedKubernetes`	托管版K8s
`kubernetes_version`	`1.32.1-aliyun.1`	阿里云定制K8s版本
`region_id`	`cn-beijing`	选择支持弹性临时盘的地域，推荐华北2（北京）地域。
`charge_type`	`PostPaid`	按量付费模式

网络配置

参数	作用	配置说明
`service_cidr`	设置服务网段	服务网段（Service CIDR）是集群中为Service分配IP地址的专用网络地址范围。此网段不能与VPC及VPC内已有集群使用的网段重复，且服务地址段也不能和容器地址段重复。有关集群网络地址段规划的信息，请参见ACK托管集群网络规划。
`ip_stack`	集群IP协议栈	此处仅设置支持ipv4
`is_enterprise_security_group`	是否设置企业级安全组	此处设置为true，会自动创建企业级安全组，提供更加严格的访问规则，详细信息，请参见普通安全组与企业级安全组。
`snat_entry`	集群VPC是否具备公网访问能力	设置为true，将创建NAT网关并自动配置SNAT规则，集群VPC将具备公网访问能力。

节点池配置（nodepools）

伸缩组配置（scaling_group）

参数	值	配置说明
`system_disk_category`	系统盘类型 `cloud_essd`	阿里云ESSD云盘结合25 GE网络和RDMA技术，为您提供单盘高达100万的随机读写能力和单路低时延性能。详细信息，请参见ESSD云盘。
`system_disk_size`	系统盘大小 `60` GB	最小建议40GB
`system_disk_performance_level`	ESSD性能级别 `PL0`	基础性能级，并发极限I/O性能中等，读写时延较为稳定。
`instance_types`	实例规格列表	选择支持eRDMA、支持弹性临时盘的规格，推荐使用存储增强通用型实例规格族g8ise。
`platform`	操作系统 `AliyunLinux`
`image_type`	镜像类型 `AliyunLinux3`

Kubernetes运行时配置：配置containerd镜像加速器，指向阿里云容器镜像服务。

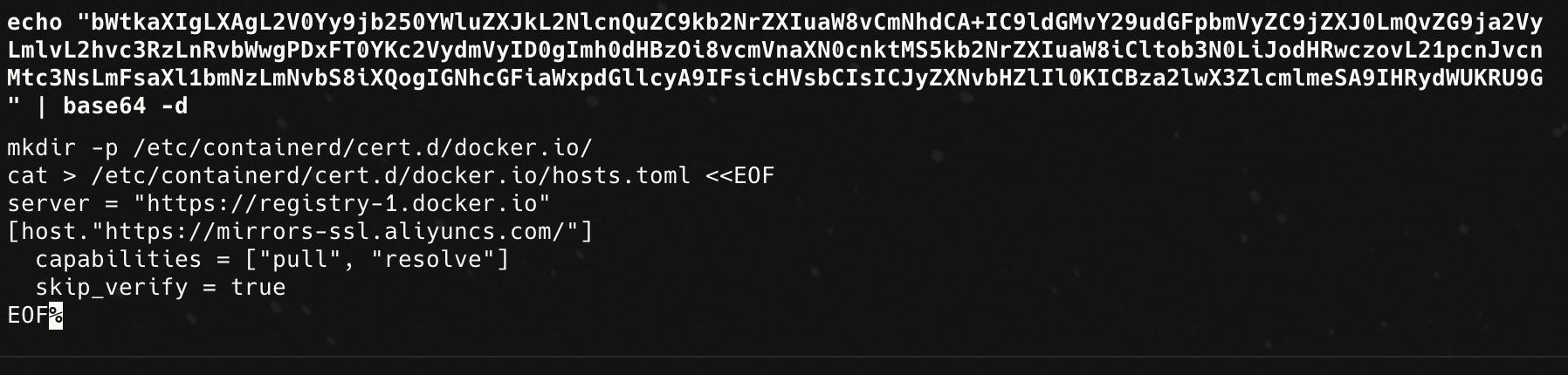

查看pre_user_data配置的BASE64编码脚本：

插件配置（addons）

插件名称	功能	配置说明
`terway-controlplane`	网络插件控制平面	容器服务Kubernetes版支持Terway与Flannel两种容器网络插件。这里选择阿里云自研的网络插件Terway，且配置Trunk ENI支持。详细信息，请参见容器网络插件。
`terway-eniip`	Trunk ENI支持，支持Pod级别vSwitch、安全组配置，支持固定IP
`csi-plugin`	存储插件	通过csi-plugin和csi-provisioner组件可以帮您实现存储卷的动态创建、挂载、卸载等功能。详细信息，请参见管理csi-plugin和csi-provisioner组件。
`managed-csiprovisioner`	CSI驱动控制器
`nginx-ingress-controller`	入口控制器	详细信息，请参见Nginx Ingress Controller。
`ack-erdma-controller`	为阿里云弹性RDMA的Kubernetes控制器，提供eRDMA网卡管理、调度、Pod网络能力	preferDriver：驱动类型选择`compat`兼容RoCE驱动模式。 allocateAllDevices：为Pod分配节点上所有的eRDMA设备。详细信息，请参见使用eRDMA加速容器网络。

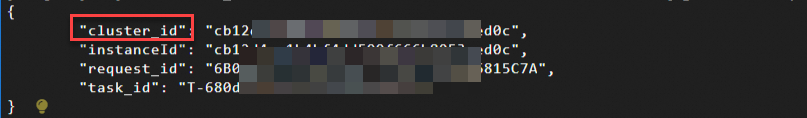

从返回信息，可以看到集群ID信息：

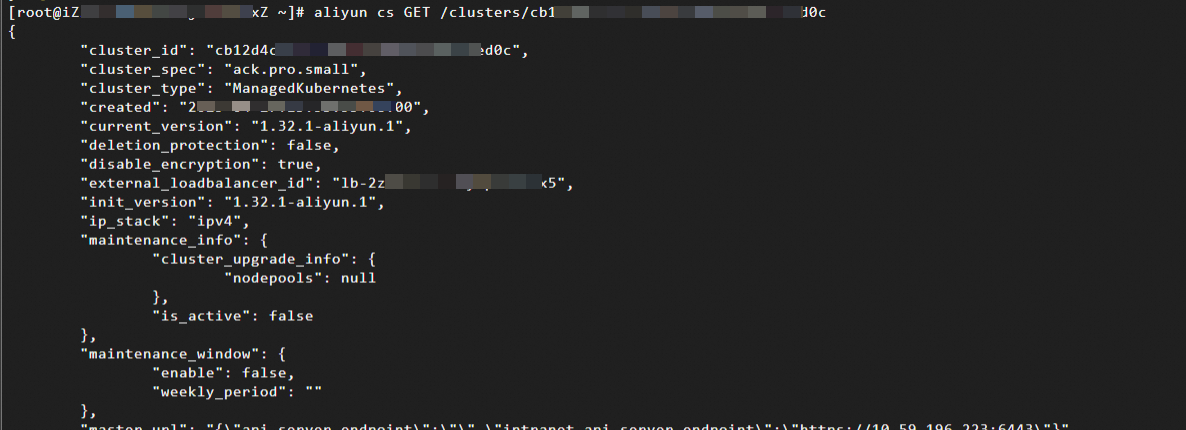

集群创建成功后，执行以下命令，查看集群实例。
```
aliyun cs GET /clusters/cluster_id
```
替换cluster_id为上一步输出的集群ID，通过返回信息，可以看到集群详细配置信息。

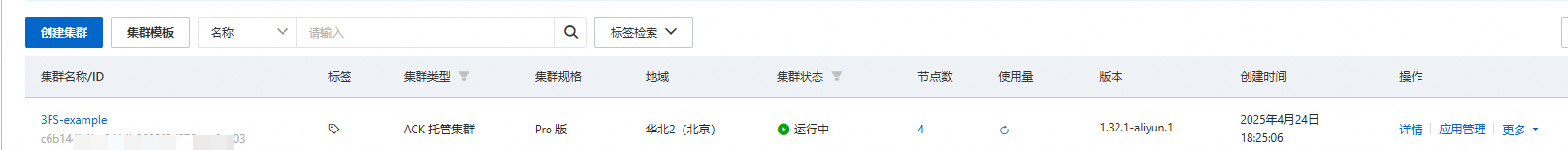

您也可以登录容器服务ACK控制台在集群列表中查看创建的集群：
安装kubectl来管理集群并应用，具体操作，请参见获取集群KubeConfig并通过kubectl工具连接集群。
重要
- 本示例中通过内网连接ACK集群，请确保安装kubectl的客户端实例和ACK集群在同一VPC中，内网互通。
- 如果客户端实例和ACK集群不在同一VPC内，您可以更换客户端实例的VPC为ACK集群的VPC，详细信息，请参见更换ECS实例的VPC。

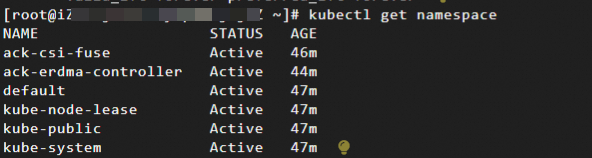

配置成功后，执行以下命令，可以列出Kubernetes集群中所有的命名空间。
```
kubectl get namespace
```
安装Helm V3。
Helm是一个用于在Kubernetes集群中进行应用管理的开源工具，它提供了统一的应用打包方式，同时支持版本控制，降低了应用分发和部署的复杂性。本文中，我们通过Helm部署3FS集群。关于Helm的更多信息，请参见使用Helm简化应用部署。
```
wget https://get.helm.sh/helm-v3.3.0-linux-amd64.tar.gz
tar -xzvf helm-v3.3.0-linux-amd64.tar.gz
mv linux-amd64/helm /usr/local/bin/helm
helm version
```
预期输出如下所示，表示安装成功。

在ACK集群上部署3FS

阿里云基于开源3FS文件系统进行了轻量级技术适配，将其封装为标准化容器镜像并提供开箱即用的Helm Chart，实现Kubernetes环境下的自动化部署。相关定制化代码、部署清单及持续集成配置已全面开源并托管于GitHub仓库，支持开发者通过单一命令完成部署。

本示例通过Helm在ACK集群中成功部署了一个包含2个meta节点、2个mgmtd节点、1个fuse客户端以及3个storage节点的3FS集群。

远程连接客户端实例，执行以下命令，获取代码仓库并切换到部署目录。

git clone https://github.com/AliyunContainerService/alibabacloud-3FS.git
cd alibabacloud-3FS/deploy/container

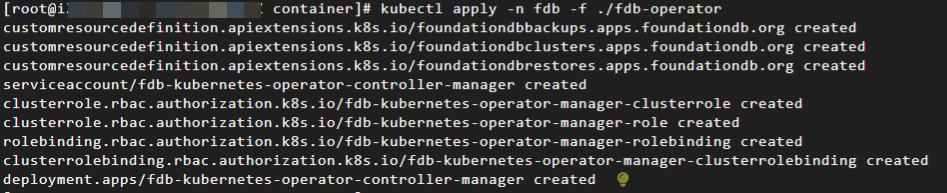

执行以下命令，部署FoundationDB Operator。
3FS基于FoundationDB构建存储引擎，部署前需先行搭建FDB集群，我们使用Kubernetes Operator进行部署。
```
kubectl create ns fdb
kubectl apply -n fdb -f ./fdb-operator
```
执行以下命令，使用代码仓库中提供的helm chart一键部署3FS及其所需的FDB集群。
```
helm install 3fs ./chart -n 3fs --create-namespace --timeout 10m
```
说明
- 部署过程中，系统将基于Helm Pod YAML配置自动为Storage节点所在的ECS实例创建弹性临时盘并完成挂载操作。
- 部署可能需要几分钟时间，初始化阶段某些容器可能出现多次崩溃，属于正常现象，请您耐心等待。

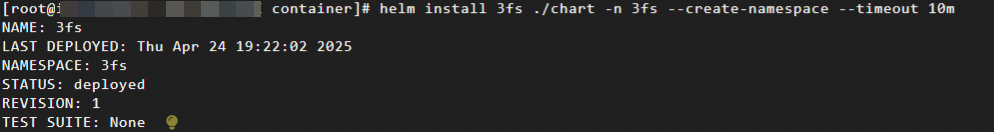

部署完成后，输出如下所示：
部署完成后，我们就得到了一个，通过ACK部署的、基于3FS使用eRDMA进行节点间通信的高性能分布式文件系统。

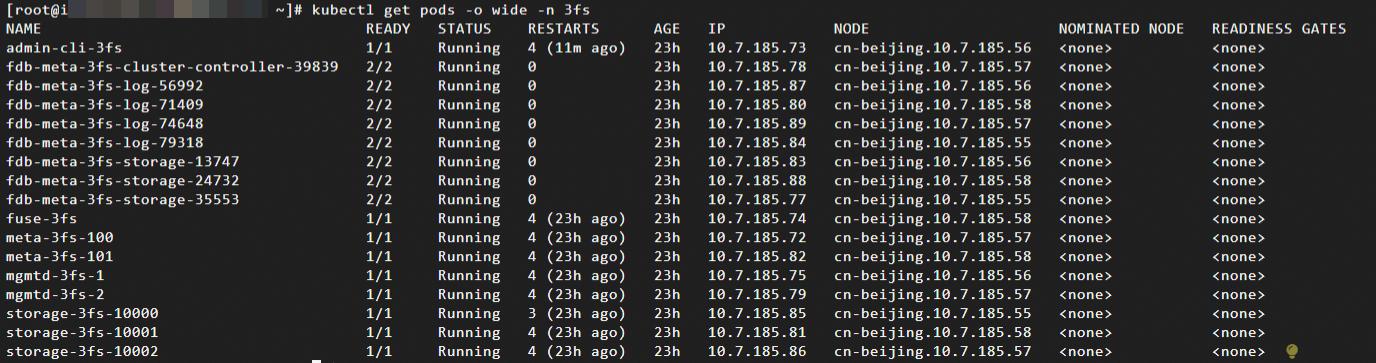

执行以下命令，查看3fs命名空间中所有Pod。
```
kubectl get pods -o wide -n 3fs
```

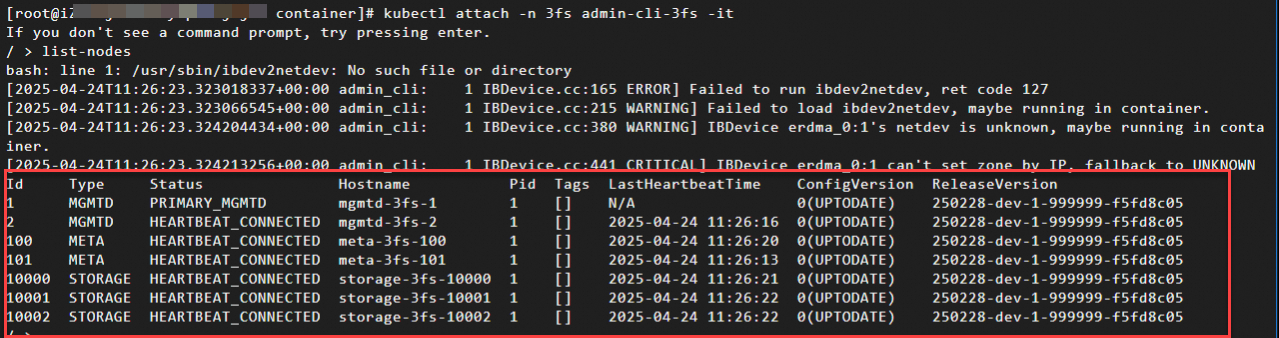

执行以下命令，访问3FS集群管理控制台。
```
kubectl attach -n 3fs admin-cli-3fs -it
```
按Ctrl+D显示提示符后输入list-nodes，可以看到3FS集群的各个节点信息（按Ctrl+D退出）。
执行以下命令，查看FUSE客户端。
```
kubectl exec -n 3fs fuse-3fs -it -- ls /mnt/3fs
```
- 可看到3fs-virt输出，这是3FS fuse客户端的特殊文件夹。
- 同时会将/mnt/3fs目录挂载到ECS实例，可在实例上运行fio等工具测试性能。
