使用PrivateLink减少非必要的公网通信

使用PrivateLink实现同可用区跨VPC访问

说明：在VPC2中使用ECS部署某网络服务（如Web服务），在VPC1和VPC2间创建PrivateLink，使得在VPC1中可以通过内网地址（终端节点）访问网络服务。

注意：使用PrivateLink的前提是终端节点（服务使用方）与终端节点服务（服务提供方）必须同一可用区，或者终端节点部署的可用区是终端节点服务资源部署可用区的子集（如终端节点服务部署在可用区A、B，终端节点只能选择A或B）。

核心步骤：

1. 服务端（服务提供方）配置

   1. 创建负载均衡：在VPC2中创建一个支持PrivateLink的负载均衡实例（如私网类型的CLB或NLB），并配置好后端服务器组和监听。

   2. 创建终端节点服务：进入私网连接控制台，创建一个终端节点服务，并将其关联到上一步创建的负载均衡实例。

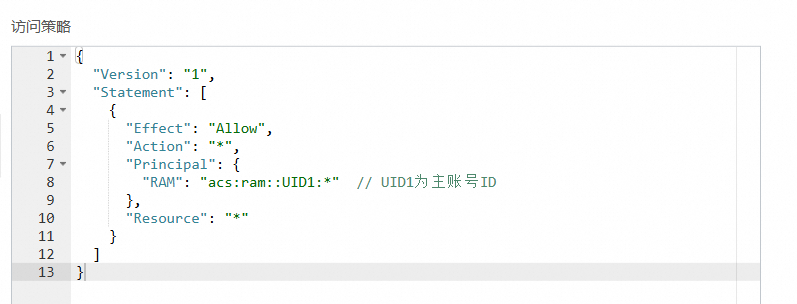

   3. 配置服务白名单（仅跨账号需要）：如果VPC1属于不同的阿里云主账号，必须将该账号的UID添加到终端节点服务的白名单中。

   4. 接受连接请求：等待客户端发起连接后，在终端节点服务的“连接”标签页中，找到待处理的连接请求并“允许”它。（也可在创建服务时设置为自动接受连接）。

2. 客户端（服务使用方）配置

   1. 创建终端节点：在VPC1中，创建一个终端节点。在创建过程中，选择服务端创建的终端节点服务。

   2. 配置网络：为终端节点选择位于VPC1内的交换机和安全组，以控制VPC1内哪些资源可以访问该终端节点。

   3. 获取访问地址：创建成功后，终端节点会生成一个私网域名和IP地址。

   4. 发起访问：等待服务端接受连接后，VPC1内的应用即可使用此域名或IP来访问VPC2中的服务。

详细操作，请参见通过私网访问云服务。

使用Proxy Protocol 控制可访问的VPC及其内网IP

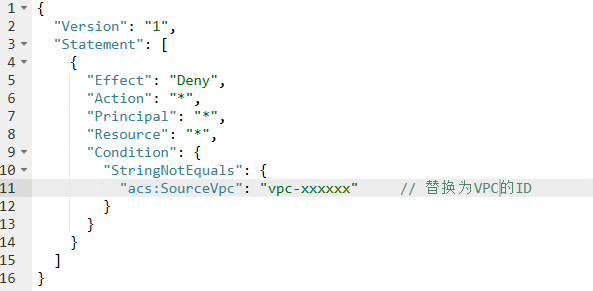

通过PrivateLink提供服务，服务端能够识别网络请求的真实来源（具体来自哪个终端节点或私有网络VPC）。因此服务可以设置安全规则，限制某用户账号仅能在某合法私网中使用（即仅接受合法VPC的访问），即使账号不慎泄露，也可以杜绝从互联网或非法网络使用该账号访问服务。

在使用PrivateLink实现同可用区跨VPC访问的基础上，让服务端应用能够识别请求来自哪个VPC，并基于此实现访问控制。

1. 开启Proxy Protocol v2：在服务端的NLB监听上开启Proxy Protocol v2，并订阅VPC ID和终端节点ID。

   # 使用阿里云CLI为指定监听开启Proxy Protocol v2并订阅VPC ID和终端节点ID
   aliyun nlb UpdateListenerAttribute \
        --ListenerId lsn-xxxxxxxxxxxxxxxx \
        --ProxyProtocolEnabled true \
        --ProxyProtocolV2Config '{"Ppv2VpcIdEnabled":true,"Ppv2PrivateLinkEpIdEnabled":true}' \
        --RegionId cn-hangzhou

   --ListenerId ：是创建监听ID，即为例子中Web服务创建的监听。

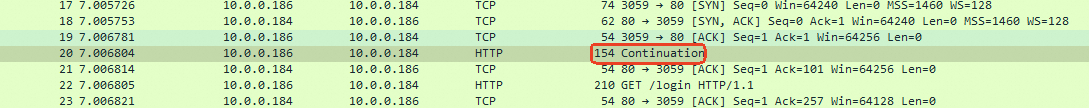

   --ProxyProtocolEnabled：true表示开启ProxyProtocol协议。注意：该协议会在TCP握手后的第一个包中传递客户端连接信息，因此必须后端服务支持该协议（见步骤2配置），否则服务会中断。

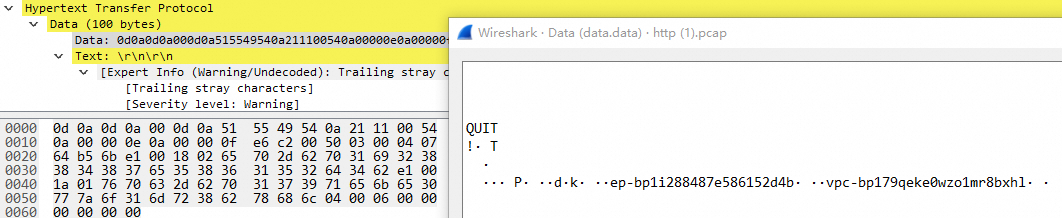

   --ProxyProtocolV2Config：添加阿里云定义的TLV字段，这里订阅了来源网络的VPC ID、PrivateLink的终端节点ID。对应TLV解析如下：

   	含义/内容	原始内容
   协议头	Proxy Protocol协议固定签名	0d0a0d0a000d0a515549540a
   	版本2, PROXY命令	21
   	TCP/IPv4	11
   	后面跟的数据长度为 84 字节	0054
   地址信息	源IP: 10.0.0.14	0a00000e
   	目的IP: 10.0.0.15	0a00000f
   	源端口: 59074	e6c2
   	目的端口: 80	0050
   TLV1	03类型	03
   	4字节	0004
   	0764b56b	0764b56b
   TLV2	e1类型（自定义类型）	e1
   	24字节	0018
   	PrivateLink终端节点ID： ep-bp1i288487e586152d4b	0265702d6270316932383834383765353836313532643462
   TLV3	e1类型（自定义类型）	e1
   	26字节	001a
   	VPC ID: vpc-bp179qeke0wzo1mr8bxhl	017670632d627031373971656b6530777a6f316d72386278686c
   TLV4	04 (PP2_TYPE_NETNS)，用于传递网络命名空间	04
   	6字节	0006
   	000000000000	000000000000

2. 假设Web服务使用Nginx提供Web服务，可以按如下配置支持Proxy Protocol：

   （Nginx Plus R16及以后版本或开源Nginx 1.13.11及以后版本支持Proxy Protocol v2）

   server {
       listen 80 proxy_protocol;   #启用proxy Protocol v1/v2协议
       # 其他配置...
   }

   以上方式，nginx会自动处理80端口的proxy Protocol协议解析TLV，但原始nginx仅支持从TLV中提取ip地

   址，对于阿里自定义的VPC ID、PrivateLink终端节点ID需要lua扩展来自行处理。

   以下代码示例是在nginx.conf中编写Lua插件处理TCP连接，从socket中读取TCP连接后收包，并解析TLV缓

   存进请求的上下文中。在/login请求时判断PrivateLink终端节点ID是否符合预期。Lua代码示例如下：

   stream {
     server{
     listen 80;  #不能启用proxy_Protocol，需要交给下面lua处理
     preread_by_lua_block {
        -- 1. 尝试读取固定的16字节协议头
        local sock = ngx.req.socket(true)
        local header, err = sock:receive(16)

        if not header then
           ngx.log(ngx.ERR, "failed to receive proxy protocol header: ", err)
           return
        end

        -- 2. 检查协议签名 (12字节)
        if string.sub(header, 1, 12) ~= "\x0D\x0A\x0D\x0A\x00\x0D\x0A\x51\x55\x49\x54\x0A" then
            -- 如果不是Proxy Protocol，须将已读取的数据放回缓冲区，否则会破坏原始请求
             sock:setreused(header)
                   return
       end

       -- 3. 解析协议头剩余部分
       local ver_cmd = string.byte(header, 13) -- 版本和命令
       local family = string.byte(header, 14) -- 地址族和协议
       local len = string.byte(header, 15) * 256 + string.byte(header, 16) -- 可变部分的总长度
       if len == 0 then
          -- 没有地址和TLV信息，直接返回
          return
       end

       -- 4. 读取可变长度部分 (包含地址和TLV)
       local variable_part, err = sock:receive(len)
       if not variable_part or #variable_part < len then
          ngx.log(ngx.ERR, "failed to read variable part (address + tlvs): ", err)
          return
       end

       -- 5. 根据地址族(family)确定地址信息的长度
       local addr_len = 0
       local protocol = family & 0x0F
       local address_family = family >> 4

       if address_family == 1 then -- AF_INET (IPv4)
           addr_len = 12
       elseif address_family == 2 then -- AF_INET6 (IPv6)
           addr_len = 36
       elseif address_family == 3 then -- AF_UNIX
           addr_len = 216
       end

       -- 6. 分离地址信息和TLV数据
       local address_block = string.sub(variable_part, 1, addr_len) -- 如果需要，可以解析地址信息
       local tlv_string = string.sub(variable_part, addr_len + 1)

       -- 7. 解析TLV数据
       local tlvs = {}
       local pos = 1
       while pos <= #tlv_string do
           -- 确保至少有3个字节 (Type, Length)
           if pos + 2 > #tlv_string then
               ngx.log(ngx.ERR, "malformed TLV data: not enough bytes for type and length")
               break
           end

           local tlv_type = string.byte(tlv_string, pos)
           local tlv_length = string.byte(tlv_string, pos + 1) * 256 + string.byte(tlv_string, pos + 2)

           -- 确保value的长度不会越界
           if pos + 2 + tlv_length > #tlv_string then
               ngx.log(ngx.ERR, "malformed TLV data: length exceeds available data")
               break
           end

           local tlv_value = string.sub(tlv_string, pos + 3, pos + 2 + tlv_length)

           table.insert(tlvs, {
               type = tlv_type,
               length = tlv_length,
               -- 将二进制的value编码为Base64，便于存储和查看
               value = ngx.encode_base64(tlv_value)
            })
            pos = pos + 3 + tlv_length
      end

      -- 8. 将解析出的TLV缓存到ngx.ctx中
      -- ngx.ctx对于每个请求都是唯一的，是传递数据的标准方式
     if #tlvs > 0 then
         ngx.ctx.proxy_protocol_tlvs = tlvs
         -- 示例：如果你想在日志中记录它，可以在http部分的log_format中使用$proxy_protocol_tlvs变量
         -- 需要在http块中定义 `lua_set $proxy_protocol_tlvs 'return ngx.var.proxy_protocol_tlvs_json';`
         -- 和 `preread_by_lua_block` 中 `ngx.var.proxy_protocol_tlvs_json = cjson.encode(ngx.ctx.proxy_protocol_tlvs)`
     end
     }
     proxy_pass localhost:8080;   #后面的http请求给http server处理
     }
   }

   http {
       server {
           listen 8080;

           # 处理 /login 请求的专用 location
           location /login {
               access_by_lua_block {
                   local expected_value = "some value"
                   -- 从Nginx变量中获取stream层传递过来的第2个TLV值 (Base64编码的)
                   local privateLinkEndId = ngx.var.pp_tlv2_value

                   -- 如果不符合预期则拒绝
                   if received_value ~= expected_value then
                       ngx.log(ngx.ERR, "Access to /login denied: TLV value mismatch. Expected '",
                               expected_value, "', got '", received_value, "'")
                       return ngx.exit(ngx.HTTP_FORBIDDEN)
                   end
                   -- 验证通过，请求将继续被处理
               }

               # 验证通过后，将请求转发给后端的Python程序
               proxy_pass http://your_python_backend;
           }

           # 处理其他所有请求
           location / {
               # 这里可以根据你的需求决定是否允许访问
               # 例如，直接转发给后端
               proxy_pass http://your_python_backend;
           }
       }

       # 你的Python后端服务 upstream 定义
       upstream your_python_backend {
           server 127.0.0.1:5000; # 假设你的后端程序运行在5000端口
       }
   }
