License模式C SDK

前提条件

• 已适配的硬件列表

1. 接入模式说明

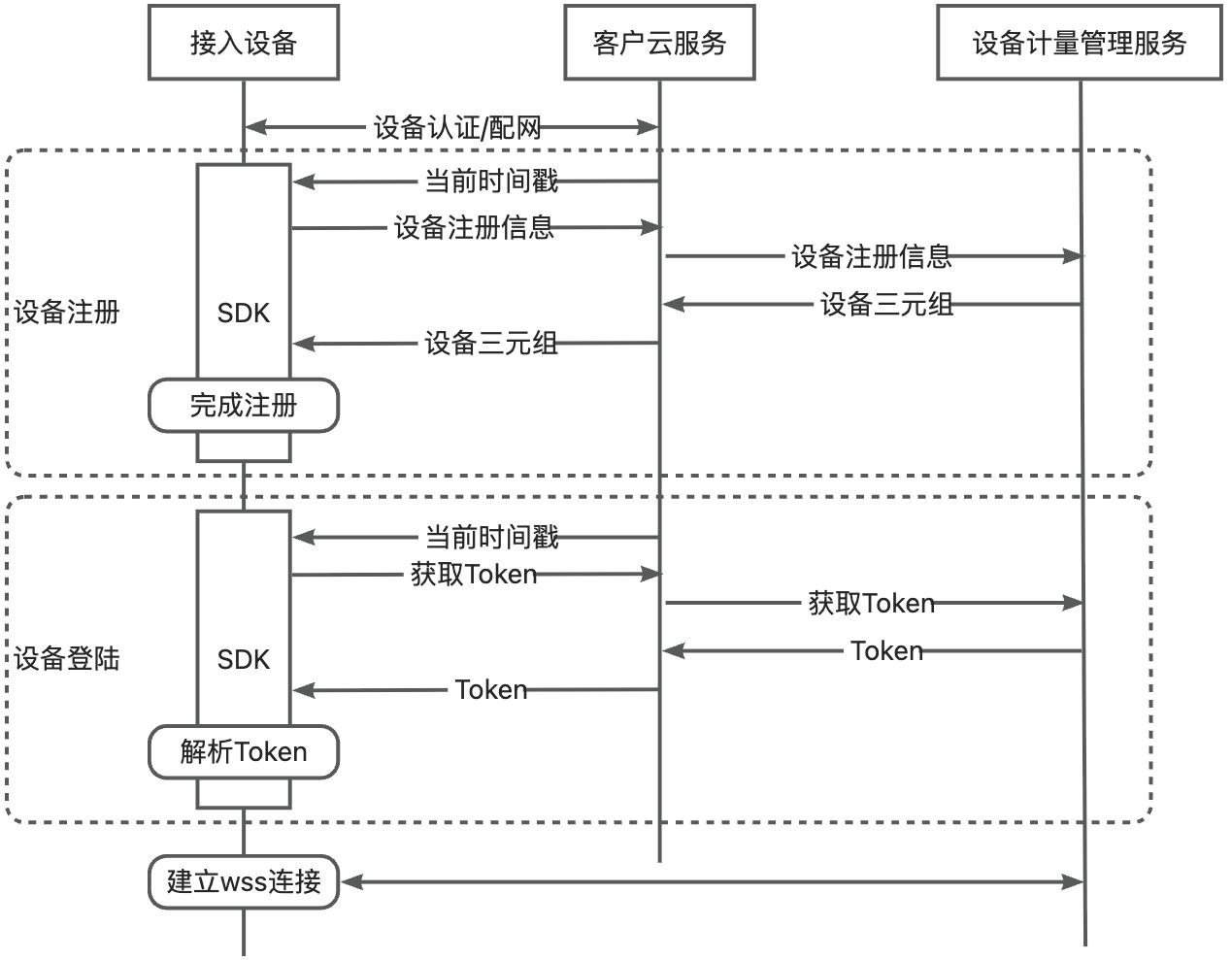

半托管模式

适用场景：客户自有云服务，能对自己的设备进行管理和鉴权，客户云服务和设备端有双向通信通道；

• 服务端开发：

  • 参考云端接口说明部分完成云端接口对接，设备计量管理服务提供设备注册和获取Token两个接口

• 设备端开发

  • 参考芯片平台HAL层对接部分进行芯片适配（若采用阿里云推荐芯片/模组，则可以省略此步骤）

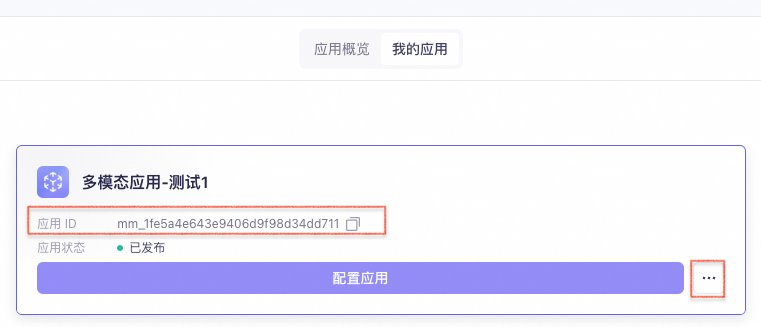

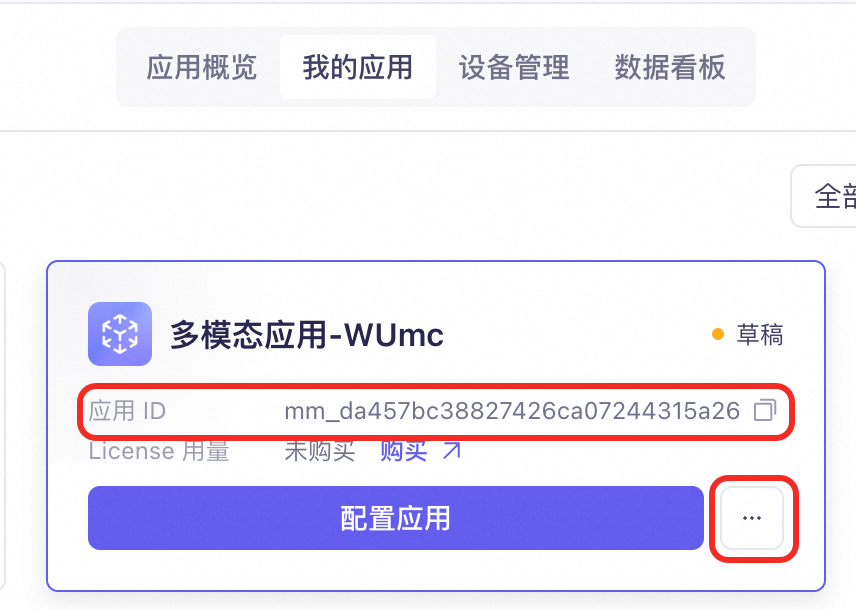

  • 参考设备端业务逻辑对接部分在集成SDK后完成业务逻辑开发，设备按一型一密进行注册，设备预置创建应用时生成的AppId和AppSecret

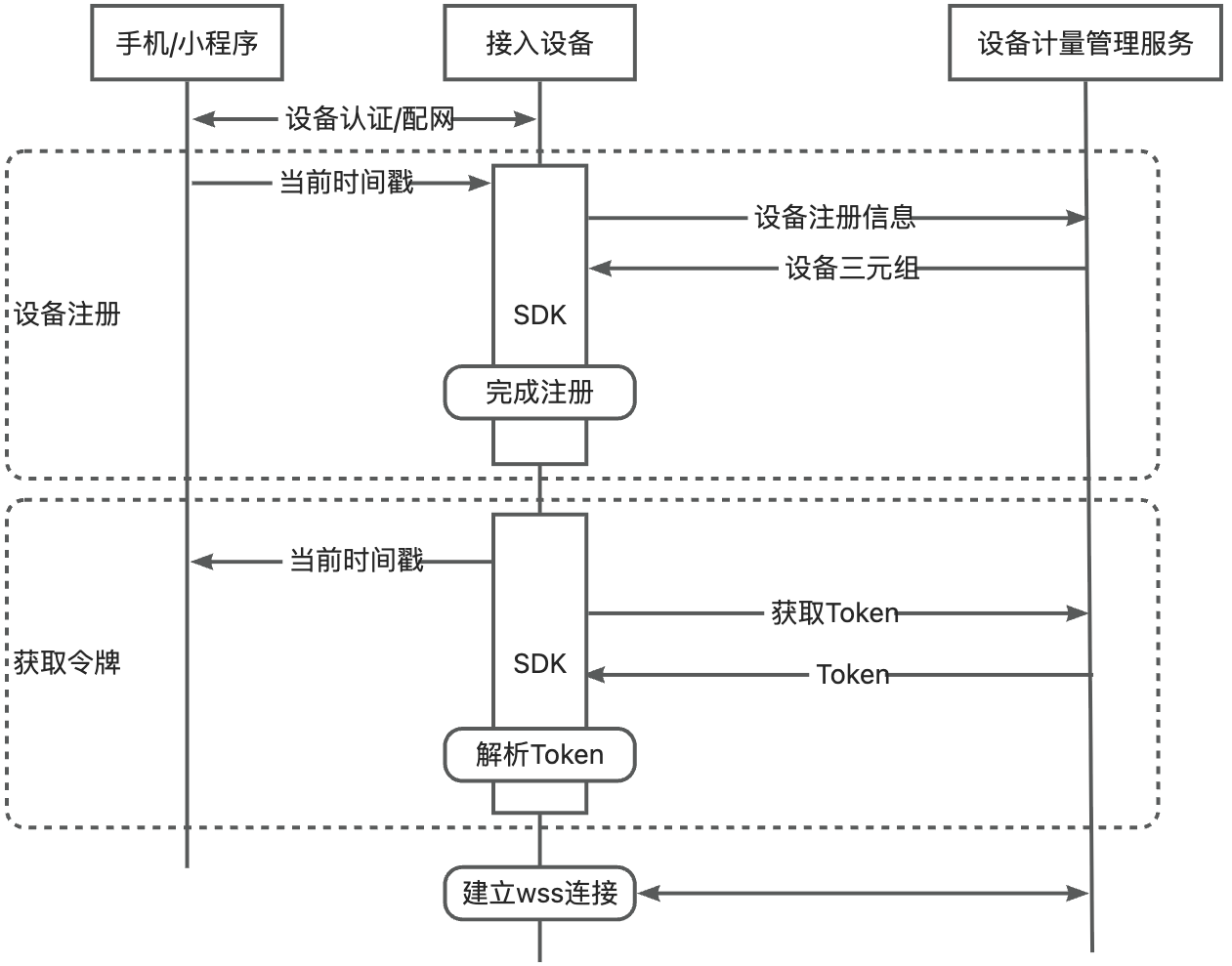

全托管模式

适用场景：客户没有云服务，无法对设备进行管理，由阿里云进行设备管理和鉴权，需联系阿里云商务手动开通后使用

• 服务端开发：

  • 无

• 设备端开发

  • 参考芯片平台HAL层对接部分进行芯片适配（若采用阿里云推荐芯片/模组，则可以省略此步骤）

  • 参考设备端业务逻辑对接部分在集成SDK后完成业务逻辑开发，设备按一型一密进行注册，设备预置创建应用时生成的AppId和AppSecret

2. 云端接口开发说明

导入依赖包

java版本

<dependency>
  <groupId>com.aliyun</groupId>
  <artifactId>bailianmodelonchip20240816</artifactId>
  <version>1.0.2</version>
</dependency>

python版本

pip install alibabacloud-bailianmodelonchip20240816==1.0.2

2.1 设备注册接口 deviceRegister

在设备首次联网后，设备需要通过客户云服务调用该接口，向百炼设备计量管理服务进行注册，以获取设备的三元组信息。鉴权采用阿里云POP网关鉴权，需集成POP SDK

接口入参：DeviceRegisterRequest对象

接口出参：DeviceRegisterResponseBody对象

DeviceRegisterResponseBodyData

Java示例

package pop;

import com.alibaba.fastjson.JSON;
import com.aliyun.bailianmodelonchip20240816.Client;
import com.aliyun.bailianmodelonchip20240816.models.*;
import com.aliyun.teaopenapi.models.Config;

public class DeviceTest {

    public static void main(String[] args) {
        Config config = new Config();
        config.setAccessKeyId("your-ak");
        config.setAccessKeySecret("your-as");
        config.setEndpoint("bailianmodelonchip.cn-beijing.aliyuncs.com");

        try {
            Client client = new Client(config);
            deviceRegister(client);
        } catch (Exception e) {
            e.printStackTrace();
        }
    }

    public static void deviceRegister(Client client) throws Exception {
        DeviceRegisterRequest request = new DeviceRegisterRequest();
        request.setNonce("Your Nonce");
        request.setRequestTime("1748312026868");
        request.setAppId("Your AppId");
        request.setSignature("Your Signature");

        DeviceRegisterResponse response = client.deviceRegister(request);
        DeviceRegisterResponseBody.DeviceRegisterResponseBodyData data = response.getBody().getData();

        //以json格式，透传data给设备端，厂商自行实现
        System.out.println("透传结果：" + JSON.toJSONString(data));
    }
}

Python示例

import sys
from typing import List

from Tea.exceptions import UnretryableException, TeaException
from alibabacloud_bailianmodelonchip20240816 import models as bailian_model_on_chip_20240816_models
from alibabacloud_bailianmodelonchip20240816.client import Client as BailianModelOnChip20240816Client
from alibabacloud_tea_openapi import models as open_api_models
from alibabacloud_tea_util import models as util_models


class PopDeviceRegister:
    def __init__(self):
        pass

    @staticmethod
    def create_client() -> BailianModelOnChip20240816Client:
        config = open_api_models.Config(
            access_key_id='your-ak',
            access_key_secret='your-as'
        )

        config.endpoint = f'bailianmodelonchip.cn-beijing.aliyuncs.com'
        return BailianModelOnChip20240816Client(config)

    @staticmethod
    def main(
        args: List[str],
    ) -> None:
        client = PopDeviceRegister.create_client()
        device_register_request = bailian_model_on_chip_20240816_models.DeviceRegisterRequest(
            nonce='Your Nonce',
            request_time='1750313647162',
            app_id='Your AppId',
            signature='Your Signature'
        )
        headers = {}
        try:
            # 复制代码运行请自行打印 API 的返回值
            res = client.device_register_with_options(device_register_request, headers, util_models.RuntimeOptions())
            print('body', res.body)
            if res.body.success:
                print('data', res.body.data)
        except UnretryableException as e:
            # 网络异常
            print(e)
        except TeaException as e:
            # 业务异常
            print(e)
        except Exception as e:
            # 其他异常
            print(e)

if __name__ == '__main__':
    PopDeviceRegister.main(sys.argv[1:])

2.2 获取访问业务交互令牌接口 getToken

设备完成注册之后，在使用多模态交互相关能力时需要动态获取访问令牌，可以通过该接口从百炼设备计量管理服务获取对应的令牌。采用阿里云POP网关鉴权，需集成POP SDK

接口入参：

GetTokenRequest

接口出参

GetTokenResponseBody

GetTokenResponseBodyData

Java示例

package pop;

import com.alibaba.fastjson.JSON;
import com.aliyun.bailianmodelonchip20240816.Client;
import com.aliyun.bailianmodelonchip20240816.models.*;
import com.aliyun.teaopenapi.models.Config;

public class TokenTest {

    public static void main(String[] args) {
        Config config = new Config();
        config.setAccessKeyId("your-ak");
        config.setAccessKeySecret("your-as");
        config.setEndpoint("bailianmodelonchip.cn-beijing.aliyuncs.com");

        try {
            Client client = new Client(config);
            getToken(client);
        } catch (Exception e) {
            e.printStackTrace();
        }
    }

    public static void getToken(Client client) throws Exception {
        GetTokenRequest request = new GetTokenRequest();
        request.setNonce("Your Nonce");
        request.setRequestTime("1748570866553");
        request.setAppId("Your AppId");
        request.setDeviceName("Your DeviceName");
        request.setTokenType("MMI");
        request.setSignature("Your Signature");

        GetTokenResponse response = client.getToken(request);
        GetTokenResponseBody.GetTokenResponseBodyData data = response.getBody().getData();

        //以json格式，透传data给设备端，厂商自行实现
        System.out.println("执行结果：" + JSON.toJSONString(data));
    }
}

Python示例

import sys
from typing import List

from Tea.exceptions import UnretryableException, TeaException
from alibabacloud_bailianmodelonchip20240816 import models as bailian_model_on_chip_20240816_models
from alibabacloud_bailianmodelonchip20240816.client import Client as BailianModelOnChip20240816Client
from alibabacloud_tea_openapi import models as open_api_models
from alibabacloud_tea_util import models as util_models


class PopGetToken:
    def __init__(self):
        pass

    @staticmethod
    def create_client() -> BailianModelOnChip20240816Client:
        config = open_api_models.Config(
            access_key_id='your-ak',
            access_key_secret='your-as'
        )

        config.endpoint = f'bailianmodelonchip.cn-beijing.aliyuncs.com'
        return BailianModelOnChip20240816Client(config)

    @staticmethod
    def main(
        args: List[str],
    ) -> None:
        client = PopGetToken.create_client()
        get_token_request = bailian_model_on_chip_20240816_models.GetTokenRequest(
            nonce='Your Nonce',
            request_time='1750313823168',
            app_id='Your AppId',
            device_name='Your DeviceName',
            token_type='MMI',
            token_key='Your Token Key',
            signature='Your Signature'
        )
        headers = {}
        try:
            # 复制代码运行请自行打印 API 的返回值
            res = client.get_token_with_options(get_token_request, headers, util_models.RuntimeOptions())
            print('body', res.body)
            if res.body.success:
                print('data', res.body.data)
        except UnretryableException as e:
            # 网络异常
            print(e)
        except TeaException as e:
            # 业务异常
            print(e)
        except Exception as e:
            # 其他异常
            print(e)

if __name__ == '__main__':
    PopGetToken.main(sys.argv[1:])

2.3 云端错误码

3. 设备端接口说明

3.1. SDK获取

不同芯片平台需要使用对应平台的toolchain进行编译，目前百炼已经支持的芯片清单，可直接下载SDK。

如果是新的芯片平台，请联系阿里云销售寻求技术支持

SDK目录结构

aliyun_sdk/
├── include/
│   └── ...
├── libaliyun_sdk.a
├── libhal.a
├── libsdk_test.a
├── libtinycrypt.a
└── libcjson.a

3.2. 厂商完成HAL层开发

SDK中抽象了HAL层，需要各个厂商在自己的芯片平台上完成对应的开发

3.2.1. 内存

/**
 * util_malloc - 分配指定大小的内存块。
 * @size: 需要分配的内存大小，以字节为单位。
 *
 * 本函数通过调用标准库函数malloc来分配内存，目的是为了提供一个更健壮的内存分配方法。
 * 它可能包含了额外的错误检查或者内存管理策略，以提高程序的稳定性和性能。
 *
 * 返回值： 返回指向所分配内存的指针，如果内存分配失败，则返回NULL。
 */
void * util_malloc(int32_t size);

/**
 * 释放动态分配的内存。
 *
 * 本函数旨在释放之前通过动态分配获得的内存空间，以避免内存泄漏。
 * 它接受一个指向动态分配内存区域的指针，并将其设置为NULL，以防止悬挂指针的出现。
 *
 * @param ptr 指向动态分配内存区域的指针。如果为NULL，函数将不执行任何操作。
 *            在释放内存后，此指针将被设置为NULL。
 */
void util_free(void *ptr);

3.2.2. 随机数模块

/**
 * 初始化随机数生成器
 *
 * @param seed 用于初始化随机数生成器的种子值
 *
 * @return 返回初始化结果，0表示成功，非0表示失败
 *
 * 此函数通过对随机数生成器进行初始化，以确保后续生成的随机数序列具有良好的随机性
 * 种子值的选择对生成的随机数序列有重要影响，相同的种子值会生成相同的随机数序列
 */
int32_t util_random_init(uint32_t seed);

/**
 * 生成一个随机数
 *
 * @return 返回生成的随机数
 *
 * 在调用此函数之前，应确保随机数生成器已经通过util_random_init函数成功初始化
 * 此函数生成的随机数是基于初始化时提供的种子值产生的
 */
uint32_t util_random(void);

3.2.3. 存储模块

/**
 * @brief擦除存储器
 *
 * 该函数用于擦除存储器中的所有数据。在调用此函数之前，应确保不再需要存储器中的任何信息，
 * 因为擦除操作将删除所有数据，且此操作不可逆。
 *
 * @return int32_t 返回擦除操作的结果。如果返回值为0，表示擦除成功；如果返回值非0，表示擦除过程中出现错误。
 */
int32_t util_storage_erase(void);

/**
 * @brief存储数据到存储器
 *
 * 该函数将指定的数据存储到存储器中。在调用此函数之前，应确保数据的正确性和完整性，
 * 因为存储操作将覆盖存储器中的现有数据。
 *
 * @param data 指向要存储的数据的指针。数据类型为uint8_t，即无符号的8位整数。
 * @param size 要存储的数据的大小，以字节为单位。数据类型为uint32_t，即无符号的32位整数。
 * @return int32_t 返回存储操作的结果。如果返回值为0，表示存储成功；如果返回值非0，表示存储过程中出现错误。
 */
int32_t util_storage_storage(uint8_t *data, uint32_t size);

/**
 * @brief从存储器加载数据
 *
 * 该函数从存储器中加载指定大小的数据。在调用此函数之前，应确保提供的数据指针指向的内存区域足够大，
 * 以容纳从存储器加载的数据。
 *
 * @param data 指向用于存储从存储器加载的数据的缓冲区的指针。数据类型为uint8_t，即无符号的8位整数。
 * @param size 要加载的数据的大小，以字节为单位。数据类型为uint32_t，即无符号的32位整数。
 * @return int32_t 返回加载操作的结果。如果返回值为0，表示加载成功；如果返回值非0，表示加载过程中出现错误。
 */
int32_t util_storage_load(uint8_t *data, uint32_t size);

3.2.4. 时间模块

/**
 * 获取当前时间戳（毫秒级）
 *
 * 此函数用于获取当前的时间戳，精确到毫秒该时间戳通常用于计算时间差、
 * 记录事件发生时间等场景
 *
 * 返回：当前时间戳（毫秒级）
 */
int64_t util_now_ms(void);

/**
 * 毫秒级睡眠函数
 *
 * 此函数使当前线程暂停执行指定毫秒数，用于控制程序执行节奏、等待事件发生等
 *
 * 参数 ms：需要暂停的毫秒数
 */
void util_msleep(uint32_t ms);

/**
 * 获取当前时间戳
 *
 * 此函数用于获取当前的时间戳，即从1970年1月1日00:00:00 UTC开始到现在的毫秒数
 * 它没有输入参数，返回一个int64_t类型的值，代表当前的时间戳
 *
 * @return int64_t 当前时间戳，单位为毫秒
 */
int64_t util_get_timestamp(void);

/**
 * 检查时间戳功能是否已初始化
 *
 * 此函数用于检查时间戳相关功能是否已经初始化如果返回真（非零），则表示
 * 时间戳功能可用；如果返回假（零），则可能需要进行初始化操作或者避免使用时间戳功能
 *
 * 返回：如果时间戳功能已初始化，则返回非零，否则返回零
 */
uint8_t util_timestamp_inited(void);

3.2.5. 互斥锁模块

/* 互斥锁结构体定义 */
typedef struct _util_mutex_t {
    void *mutex_handle; /* 互斥锁句柄，具体实现依赖于平台 */
} util_mutex_t;

/*****************************************************
 * Function: util_mutex_create
 * Description: 创建一个互斥锁对象。
 * Parameter: 无。
 * Return: util_mutex_t * --- 返回指向互斥锁结构体的指针。
 ****************************************************/
util_mutex_t * util_mutex_create(void);

/*****************************************************
 * Function: util_mutex_delete
 * Description: 删除指定的互斥锁对象。
 * Parameter:
 *     mutex --- 指向互斥锁结构体的指针。
 * Return: 无。
 ****************************************************/
void util_mutex_delete(util_mutex_t *mutex);

/*****************************************************
 * Function: util_mutex_lock
 * Description: 对指定的互斥锁进行加锁操作，带超时机制。
 * Parameter:
 *     mutex --- 指向互斥锁结构体的指针。
 *     timeout --- 加锁等待超时的时间，单位为毫秒(ms)，可设为 MUTEX_WAIT_FOREVER 表示无限等待。
 * Return: int32_t --- 返回操作结果(util_result_t)。
 ****************************************************/
int32_t util_mutex_lock(util_mutex_t *mutex, int32_t timeout);

/*****************************************************
 * Function: util_mutex_unlock
 * Description: 对指定的互斥锁进行解锁操作。
 * Parameter:
 *     mutex --- 指向互斥锁结构体的指针。
 * Return: int32_t --- 返回操作结果(util_result_t)。
 ****************************************************/
int32_t util_mutex_unlock(util_mutex_t *mutex);

3.2.6. HAL层移植验收标准

在实现以上各模块之后，再加载libsdk_test.a，在主程序中直接调用接口aliyun_sdk_test()接口，就会对以上工作模块进行测试，输出日志可查看测试结果。

将输出日志反馈给阿里云进行确认。

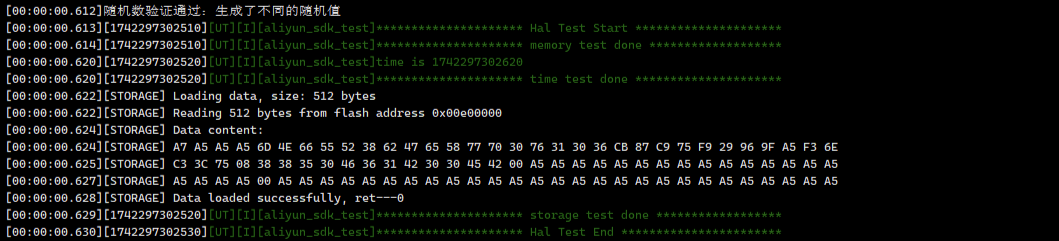

测试成功的输出日志示例：

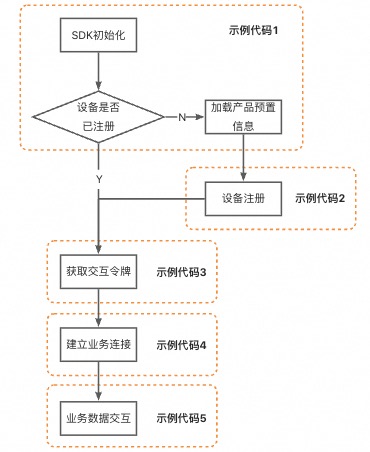

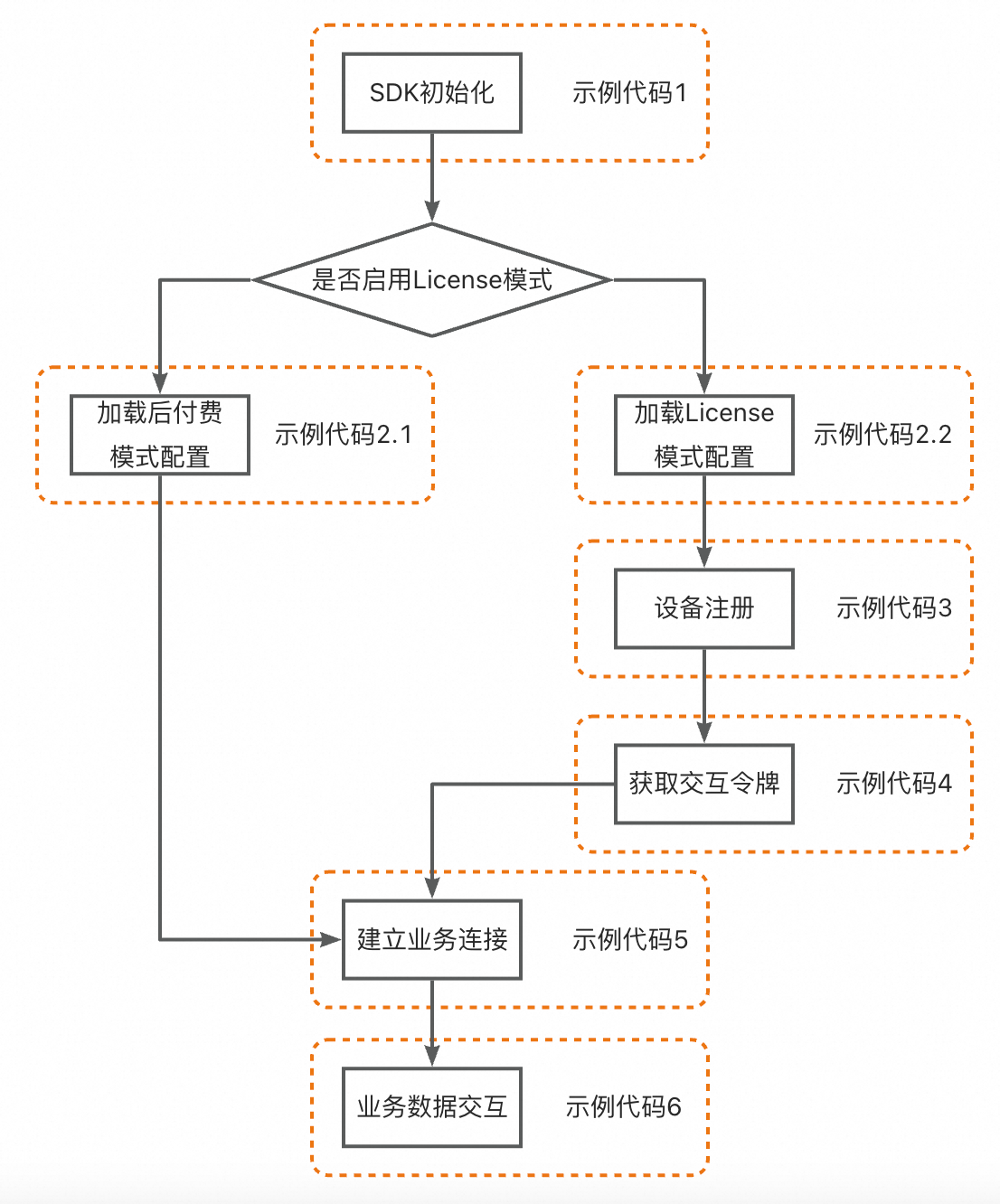

3.3. 设备端业务逻辑对接

3.3.1. 初始化接口

/**
 * 初始化阿里云SDK。
 *
 * 返回: 初始化结果，0表示成功，非0表示失败。
 */
int32_t c_mmi_sdk_init(void);

/**
 * @brief 禁用许可证
 *
 * 此函数用于将付费模式从预付费切换为后付费模式
 *
 * @return int32_t 返回操作结果，0表示成功，非0表示失败
 */
int32_t c_mmi_license_disable(void);

/**
 * @brief 配置MMI模块参数
 *
 * 此函数用于初始化MMI模块的各项配置参数，包括事件回调、工作模式、文本模式、
 * 音色设置、音频流模式以及缓冲区大小等
 *
 * @param config 指向mmi_user_config_t结构体的指针，包含配置参数
 * @return int32_t 返回操作结果，0表示成功，非0表示失败
 */
int32_t c_mmi_config(mmi_user_config_t *config);

3.3.2. 产品信息预置接口

/**
 * 检查设备是否已注册
 *
 * @return 返回设备注册状态，1表示已注册，0表示未注册或发生错误
 *
 * 此函数用于检查设备是否已完成注册流程
 */
uint8_t c_storage_device_is_registered(void);

/**
 * 保存配置
 *
 * @return 返回操作结果，非零表示失败
 *
 * 此函数用于保存之前设置的配置信息只有当调用此函数后，所设置的配置信息才会被实际写入存储
 */
int32_t c_storage_save(void);

/**
 * 重置配置
 *
 * 此函数用于清除所有已保存的设备配置信息
 * 调用此函数后，配置将恢复为默认状态，需要重新设置相关参数
 *
 * @return 返回操作结果，非零表示失败
 */
int32_t c_storage_reset(void);

/**
 * 设置应用ID
 *
 * @param app_id_str 应用ID，由阿里云颁发，字符串格式
 * @return 返回操作结果，非零表示失败
 *
 * 此函数用于设置应用ID，完成设置后需要调用c_storage_save进行保存
 */
int32_t c_storage_set_app_id_str(char *app_id_str);

/**
 * 设置应用密钥appSecret
 *
 * @param app_secret_str 应用密钥，由阿里云颁发，字符串格式
 * @return 返回操作结果，非零表示失败
 *
 * 此函数用于设置应用密钥，完成设置后需要调用c_storage_save进行保存
 */
int32_t c_storage_set_app_secret_str(char *app_secret_str);

/**
 * 设置设备名称DN
 *
 * @param dn 设备名称DN，用户可自行设定，长度不超过32字符
 * @return 返回操作结果，非零表示失败
 *
 * 此函数用于设置设备名称DN，完成设置后需要调用c_storage_save进行保存
 */
int32_t c_storage_set_device_name(char *device_name);

示例代码1

#include "lib_c_storage.h"

// 初始化SDK
c_mmi_sdk_init();
// 如果采用后付费模式，需要添加c_mmi_license_disable
c_mmi_license_disable();

if (c_storage_device_is_registered() == 0) {
    // 清空存储信息
    c_storage_reset();

    // 预置AppId
    c_storage_set_app_id_str("Your AppId");
    // 预置AppSecret
    c_storage_set_app_secret_str("Your AppSecret");
    // 预置DeviceName
    c_storage_set_device_name("Your DeviceName");

    // 存储设备信息
    c_storage_save();
}

// 初始化音频配置
mmi_user_config_t mmi_config = {
  .evt_cb = _mmi_event_callback, // 注册事件回调函数，详细说明见下文

  .work_mode = C_MMI_MODE_PUSH2TALK,
  .text_mode = C_MMI_TEXT_MODE_BOTH,
  .voice_id = "longxiaochun_v2",

  .upstream_mode = C_MMI_STREAM_MODE_PCM,
  .downstream_mode = C_MMI_STREAM_MODE_PCM,

  .recorder_rb_size = 8 * 1024,
  .player_rb_size = 8 * 1024,
};
c_mmi_config(&mmi_config);

3.3.3. 设备注册接口

/**
 * 生成设备注册请求所需的字符串。
 *
 * 参数 req_str: 用于存储生成的设备注册请求字符串的缓冲区。
 * 参数 time_ms_str: 时间戳字符串，单位为毫秒
 *
 * 返回: 生成结果，0表示成功，非0表示失败。
 */
int32_t c_device_gen_register_req(char req_str[C_SDK_REQ_LEN_REGISTER], char *time_ms_str);

/**
 * 解析云端的设备注册响应信息。
 *
 * 参数 rsp_str: 指向设备注册响应字符串的指针。
 *
 * 返回: 分析结果，0表示成功，非0表示失败。
 */
int32_t c_device_analyze_register_rsp(char *rsp_str);

示例代码2

#include "lib_c_sdk.h"

char req[C_SDK_REQ_LEN_REGISTER];

if (c_storage_device_is_registered() == 0) {
    // 根据服务端下发时间戳timestamp，生成注册信息字串req
    c_device_gen_register_req(req, timestamp);
    // 通过客户自己的服务端间接获取设备注册信息，http接口需客户自行实现
    char *rsp = dummy_http_request(req);
    // 解析并完成注册
    int32_t err = c_device_analyze_register_rsp(rsp);
    if (err) {
        return err;
    }
}

设备端SDK生成的请求数据包示例

{
    "appId": "<YOUR APP ID>",
    "deviceName": "<YOUR DEVICE NAME>",
    "nonce": "<YOUR NONCE>",
    "requestTime": "1753326620619",
    "sdkVersion": "0.3.2",
    "signature": "<YOUR SIGNATURE>"
}

设备端收到云端透传的数据包示例（如下数据是http回应报文中的data字段）

{
  "nonce": "<YOUR NONCE>",
  "responseTime": "1753326621269",
  "appId": "<YOUR APP ID>",
  "deviceName": "<YOUR DEVICE NAME>",
  "signature": "<YOUR SIGNATURE>"
}


3.3.4. 获取交互令牌接口

/**
 * @brief 检查mmi登录状态。
 *
 * 返回值表示当前mmi是否已完成登录流程，1为已登录，0为未登录。
 *
 * @return uint8_t
 *         返回1表示已登录，返回0表示未登录。
 */
uint8_t c_mmi_is_token_expire(void);

/**
 * @brief 生成mmi登录请求数据。
 *
 * 此函数根据提供的当前时间戳生成mmi登录请求字符串，
 *
 *
 * @param req_str 存储生成的登录请求字符串的缓冲区
 * @param time_ms_str 时间戳字符串，单位为毫秒
 * @return int32_t
 *         成功返回0，失败返回非零的错误码
 */
int32_t c_mmi_gen_get_token_req(char req_str[C_SDK_REQ_LEN_GET_TOKEN], char *time_ms_str);

/**
 * @brief 解析mmi登录响应数据。
 *
 * 解析登录响应字符串，并触发事件：
 * - C_MMI_EVENT_USER_CONFIG: 用户配置初始化
 * - C_MMI_EVENT_DATA_INIT: 数据初始化完成
 *
 * @param rsp_str 包含mmi登录响应的字符串
 * @return int32_t
 *         成功返回0，失败返回非零的错误码
 */
int32_t c_mmi_analyze_get_token_rsp(char *rsp_str);

示例代码3

#include "lib_c_sdk.h"

char req[C_SDK_REQ_LEN_LOGIN];

// 根据服务端下发时间戳timestamp，生成注册信息字串req
c_mmi_gen_get_token_req(req, timestamp);
// 获取服务端返回设备信息，该接口需客户自行实现
char *rsp = dummy_http_request(req);
// 解析交互令牌
int32_t err = c_mmi_analyze_get_token_rsp(rsp);
if (err) {
    return err;
}

设备端SDK生成的请求数据包示例

{
    "appId":"<YOUR APP ID>",
    "deviceName":"<YOUR DEVICE NAME>",
    "payMode":"LICENSE",
    "requestTime":"1753327457730",
    "sdkVersion":"0.3.2",
    "tokenType":"MMI",
    "signature": "<YOUR SIGNATURE>"
}

云端补充完tokenKey字段后，再将请求发给阿里云Pop接口

{
    "appId":"<YOUR APP ID>",
    "deviceName":"<YOUR DEVICE NAME>",
    "payMode":"LICENSE",
    "requestTime":"1753327457730",
    "sdkVersion":"0.3.2",
    "tokenType":"MMI",
    "signature": "<YOUR SIGNATURE>",
    "tokenKey": "<YOUR TOKEN KEY>"
}

设备端收到云端透传的数据包示例

{
    "nonce": "<YOUR NONCE>",
    "responseTime": "1753327458081",
    "appId": "<YOUR APP ID>",
    "deviceName": "<YOUR DEVICE NAME>",
    "requestIp": "<YOUR IP>",
    "signature": "<YOUR SIGNATURE>"
}

3.3.5. 建立业务连接

/**
 * @brief 获取WSS服务器主机名字符串。
 *
 * 此函数返回配置的WSS服务器主机名字符串。
 *
 * @return char*
 *         返回指向主机名字符串的指针，若未配置则返回NULL。
 */
char *c_mmi_get_wss_host(void);

/**
 * @brief 获取WSS服务器端口字符串。
 *
 * 此函数返回配置的WSS服务器端口字符串。
 *
 * @return char*
 *         返回指向端口字符串的指针，若未配置则返回NULL。
 */
char *c_mmi_get_wss_port(void);

/**
 * @brief 获取WSS服务API路径字符串。
 *
 * 此函数返回配置的WSS服务API路径字符串。
 *
 * @return char*
 *         返回指向API路径字符串的指针，若未配置则返回NULL。
 */
char *c_mmi_get_wss_api(void);

/**
 * @brief 获取WSS请求头信息字符串。
 *
 * 此函数返回配置的WSS请求头信息字符串。
 *
 * @return char*
 *         返回指向请求头字符串的指针，若未配置则返回NULL。
 */
char *c_mmi_get_wss_header(void);

示例代码4

#include "lib_c_sdk.h"

char *wss_host = c_mmi_get_wss_host();
char *wss_port = c_mmi_get_wss_port();
char *wss_api = c_mmi_get_wss_api();
char *wss_header = c_mmi_get_wss_header();

// 建立wss连接，dummy_wss_connect接口需客户自行实现
WSS_HANDLE *wss = dummy_wss_connect(wss_host, wss_port, wss_api, wss_header);

websocket建立连接时upgrade请求报文示例

GET <WSS API> HTTP/1.1
Host: <WSS HOST>
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Key: FhVlQeR4S1N06+1/SU79XA==
Sec-WebSocket-Version: 13
<WSS HEADER>

websocket建立连接时回应报文示例

HTTP/1.1 101 Switching Protocols
upgrade: websocket
connection: upgrade
sec-websocket-accept: sqchBdVDX8kKBgi90/PFl5+/4VI=
date: Thu, 24 Jul 2025 08:25:24 GMT
server: istio-envoy

3.3.7. 事件回调

enum {
  C_MMI_EVENT_USER_CONFIG,    // 用户对于sdk的配置应该在该事件回调中实现，如音频缓冲区大小、工作模式、音色等
  C_MMI_EVENT_DATA_INIT,      // 当SDK完成初始化后触发该事件，可在该事件回调中开始建立业务连接
  C_MMI_EVENT_SPEECH_START,   // 当SDK开始进行音频上行时触发此事件
  C_MMI_EVENT_DATA_DEINIT,    // 当SDK注销后触发此事件

  C_MMI_EVENT_ASR_START,      // 当ASR开始返回数据时触发此事件
  C_MMI_EVENT_ASR_INCOMPLETE, // 此事件返回尚未完成ASR的文本数据（全量）
  C_MMI_EVENT_ASR_COMPLETE,   // 此事件返回完成ASR的全部文本数据（全量）
  C_MMI_EVENT_ASR_END,        // 当ASR结束时触发此事件

  C_MMI_EVENT_LLM_INCOMPLETE, // 此事件返回尚未处理完成的LLM文本数据（全量）
  C_MMI_EVENT_LLM_COMPLETE,   // 此事件返回处理完成的LLM全部文本数据（全量）

  C_MMI_EVENT_TTS_START,      // 当开始音频下行时触发此事件
  C_MMI_EVENT_TTS_END,        // 当音频完成下行时触发此事件
};


/**
 * @brief mmi事件回调函数类型
 *
 * 当mmi模块发生状态变化或事件时触发的回调函数
 *
 * @param event 事件类型，取值为C_MMI_EVENT_xxx系列宏定义
 * @param param 事件参数，根据事件类型不同指向不同数据结构
 * @return int32_t 返回0表示处理成功，非0表示处理失败
 */
typedef int32_t(*c_mmi_event_callback)(uint32_t event, void *param);

3.3.8. 多模态数据交互

/**
 * @brief 向录音缓冲区写入数据
 *
 * 当音频模式为C_mmi_AUDIO_MODE_RINGBUFFER时使用
 *
 * @param data 待写入的数据指针
 * @param size 数据长度（字节）
 * @return uint32_t 实际写入的字节数
 */
uint32_t c_mmi_put_recorder_data(uint8_t *data, uint32_t size);

/**
 * @brief 从播放缓冲区读取数据
 *
 * 当音频模式为C_mmi_AUDIO_MODE_RINGBUFFER时使用
 *
 * @param data 用于存储读取数据的缓冲区
 * @param size 可用缓冲区大小（字节）
 * @return uint32_t 实际读取的字节数
 */
uint32_t c_mmi_get_player_data(uint8_t *data, uint32_t size);


/**
 * 获取需要通过websocket发送的数据
 *
 * 本函数用于根据指定的类型获取数据，准备通过websocket进行发送
 * 它会根据传入的类型参数，将相应类型的数据填充到提供的数据缓冲区中
 *
 * @param type 用于返回websocket数据类型，如：WS_DATA_TYPE_TEXT、WS_DATA_TYPE_BINARY
 * @param data 指向一个uint8_t数组的指针，该数组用于存储获取的数据
 * @param size 表示数据数组的最大容量，以字节为单位
 *
 * @return 返回实际填充到数据数组中的字节数
 */
uint32_t c_mmi_get_send_data(uint8_t *type, uint8_t *data, uint32_t size);

/**
 * 分析接收到的websocket数据函数
 *
 * 此函数根据提供的数据类型和数据内容，分析接收到的数据包
 * 它的主要作用是解析数据内容，以便进一步处理或使用
 *
 * @param type websocket数据类型，如：WS_DATA_TYPE_TEXT、WS_DATA_TYPE_BINARY
 * @param data 指向接收到的数据的指针，数据的内容将根据type参数进行解析
 * @param size 数据的长度，以字节为单位，用于确定数据的范围
 *
 * @return 返回实际解析的字节数
 */
uint32_t c_mmi_analyze_recv_data(uint8_t type, uint8_t *data, uint32_t size);

示例代码5

int dummy_wss_task_recv(void)
{
    int opcode;
    char payload_data[8 * 1024];
    int recv_size;

    while(1){
        // 通过websocket接收服务端下行数据
        dummy_wss_recv(&opcode, payload_data, &recv_size);
        if(recv_size)
            // 将接收服务端下行数据送入SDK进行解析
            c_mmi_analyze_recv_data(opcode, payload_data, recv_size);
        else
            util_msleep(10);
    }
    return 0;
}

int dummy_wss_task_send(void)
{
    uint8_t opcode;
    uint8_t payload_data[8 * 1024];
    uint32_t size;

    while(1){
        // 从SDK获取打包好的payload数据
        size = c_mmi_get_send_data(&opcode, payload_data, sizeof(payload_data));
        if (size == 0) {
            util_msleep(10);
        } else {
            // 将payload数据传入websocket发送函数，自行打包帧头进行发送
            dummy_wss_send(opcode, data, size);
        }
    }
    return 0;
}


int _mmi_event_callback(uint32_t event, void *param)
{
    char *text;

    text = param;
    switch (event) {
        case C_MMI_EVENT_USER_CONFIG:
            // 开始新对话
            c_mmi_reset_dialog_id();
            break;
        case C_MMI_EVENT_DATA_INIT:
            // Mmi data ready, 开始网络连接
            dummy_wss_init();
            break;
        case C_MMI_EVENT_DATA_DEINIT:
            UTIL_LOG_W("will disconnect");
            break;
        case C_MMI_EVENT_SPEECH_START:
            UTIL_LOG_D("enable recorder when send speech");
            dummy_player_stop();
            dummy_recorder_start();
            break;
        case C_MMI_EVENT_ASR_START:
            UTIL_LOG_I("event [C_MMI_EVENT_ASR_START]");
            break;
        case C_MMI_EVENT_ASR_INCOMPLETE:
            UTIL_LOG_D("ASR [%s]", text);
            break;
        case C_MMI_EVENT_ASR_COMPLETE:
            if (text) {
                UTIL_LOG_D("ASR C [%s]", text);
            } else {
                UTIL_LOG_D("ASR C [NULL]");
            }
            break;
        case C_MMI_EVENT_ASR_END:
            UTIL_LOG_D("disable record when ASR complete");
            dummy_recorder_stop();
            break;
        case C_MMI_EVENT_LLM_INCOMPLETE:
            UTIL_LOG_D("LLM [%s]", text);
            break;
        case C_MMI_EVENT_LLM_COMPLETE:
            UTIL_LOG_D("LLM C [%s]", text);
            break;
        case C_MMI_EVENT_TTS_START:
            UTIL_LOG_I("enable player when dialog start");
            du mmy_player_start();
            break;
        case C_MMI_EVENT_TTS_END:
            break;
        default:
            break;
    }

    return UTIL_SUCCESS;
}
