RTOS C SDK

本文介绍了如何使用阿里云百炼大模型服务提供的实时多模交互嵌入式端RTOS C SDK,包括SDK下载安装、关键接口及代码示例。

前提条件

开通阿里云百炼实时多模交互应用,获取Workspace IDAPP IDAPI Key

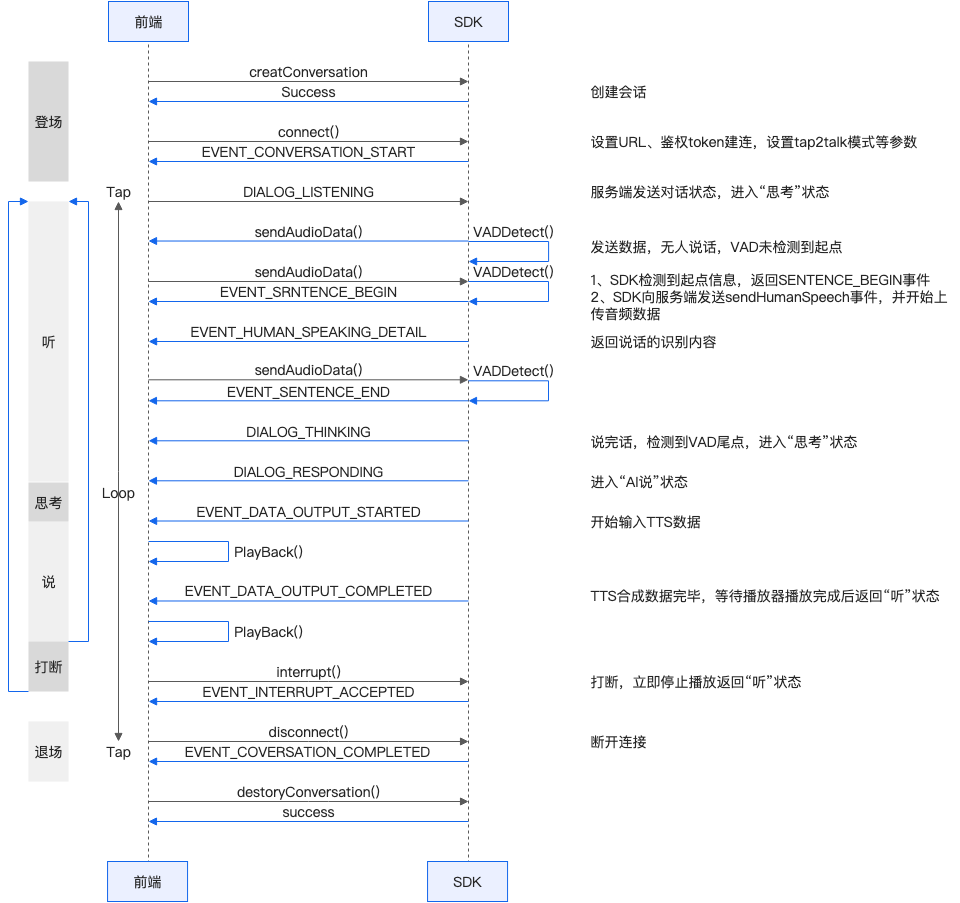

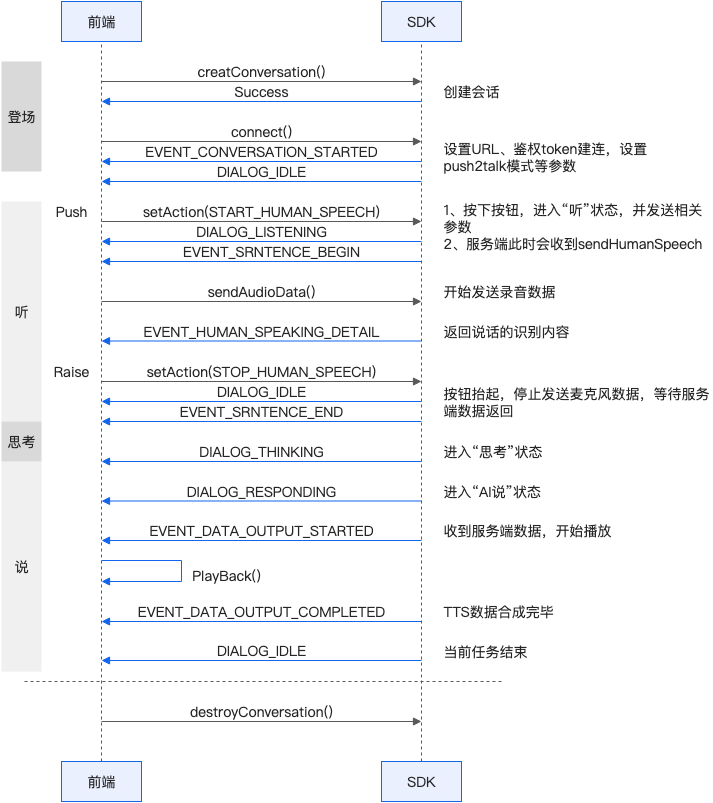

多模态实时交互服务接入架构

多模态实时交互服务接入架构-通用-流程图

下载安装

序号

最新SDK

硬件平台信息

MD5

厂商

芯片平台

01

V0.0.5-02C-20250731_Linux.tar.gz

Linux

x86_64

41546c75cd2c4518c3c7066a0a62817b

02

V0.0.5-02C-20250731_ESP32S3.tar.gz

乐鑫

ESP32S3

3410570590862c9d767ef7586155b60b

接口说明

create_conversation

创建交互,设置回调。对应销毁接口为destroy_conversation

/**
 * @brief 创建交互,设置回调。对应销毁接口为destroy_conversation
 * @param on_message : 各事件监听回调,参见下文具体回调
 * @param user_data : 回调返回
 * @return conv_instance_t : Conversation单例指针
 */
conv_instance_t create_conversation(const conv_event_callback_t on_message,
                                    void* user_data);

其中conv_event_callback_t类型如下:

conv_event_callback_t SDK事件回调

/**
 * @brief SDK各事件回调
 * @param conv_event_t*
 * :回调事件,可通过调用其中具体方法获得事件及相关信息。具体方法见下方conv_event_t
 * @param void* :用户设置的user_data
 */
typedef void (*conv_event_callback_t)(conv_event_t *, void *);
conv_event_t 成员列表

成员

说明

int status_code;

获取状态码,正常情况为0或者20000000,失败时对应失败的错误码。错误码参考下文 SDK错误码

conv_event_type_t msg_type;

获取当前所发生Event的类型,详见conv_event_type_t

conv_event_type_t sub_msg_type;

获取当前所发生Event的子类型,当msg_typeCONV_EVENT_RTC_MESSAGE时使用。Websocket模式下可不关注。

char* msg;

获得此conv_event_type_t的完整json格式response。

char task_id[64];

获取任务的task id,定位问题建议用dialog_id。

char dialog_id[64];

获取会话的dialog id。

unsigned char* binary_data;

获取云端返回的二进制数据。当msg_typeCONV_EVENT_BINARY时使用。

unsigned int binary_data_bytes;

获得这一次二进制数据的字节数。当msg_typeCONV_EVENT_BINARY时使用。

dialog_state_changed_t dialog_state;

获得对话当前状态,当msg_typeCONV_EVENT_DIALOG_STATE_CHANGED时使用。

typedef enum {
  DIALOG_STATE_NONE = -1,
  DIALOG_STATE_IDLE = 0,
  DIALOG_STATE_LISTENING,
  DIALOG_STATE_RESPONDING,
  DIALOG_STATE_THINKING
} dialog_state_changed_t;
conv_event_type_t 事件类型

事件名称

事件说明

CONV_EVENT_CONVERSATION_FAILED

会话任务发生错误。收到此事件后需要根据错误信息判断如何处理,也可以使用此dialog_id重新连接,继续会话。

CONV_EVENT_CONVERSATION_CONNECTED

AI服务建连成功。

CONV_EVENT_CONVERSATION_STARTED

AI(服务端)登场, 会话任务成功启动,可以开始语音对话。

CONV_EVENT_CONVERSATION_COMPLETED

AI(服务端)退场,语音对话停止。

CONV_EVENT_SPEECH_STARTED

HUMAN开始说话。PushToTalk模式按键则触发此事件,TapToTalkDuplex模式是用户开始说话触发此事件。

CONV_EVENT_SPEECH_ENDED

HUMAN说话结束。PushToTalk模式按键松开则触发此事件,TapToTalkDuplex模式是用户说话结束触发此事件。

CONV_EVENT_RESPONDING_STARTED

AI(服务端)开始传送TTS数据。这时需要打开播放器。

CONV_EVENT_RESPONDING_ENDED

AI(服务端)TTS数据合成完成且接收完成。此事播放器仍然在播放,不可把此事件当成播放结束。

CONV_EVENT_BINARY

表示此事件消息中包含AI(服务端)传回的TTS数据包。

CONV_EVENT_SOUND_LEVEL

最近一次传入的HUMAN说话声音数据的音量值。

CONV_EVENT_DIALOG_STATE_CHANGED

对话状态发生变化。

CONV_EVENT_INTERRUPT_ACCEPTED

AI(服务端)接收按键请求(如打断)。这个时候需要停止正在运行的播放器。

CONV_EVENT_INTERRUPT_DENIED

AI(服务端)拒绝按键请求(如打断)。

CONV_EVENT_VOICE_INTERRUPT_ACCEPTED

AI(服务端)接收语音请求(如打断)。这个时候需要停止正在运行的播放器。

CONV_EVENT_VOICE_INTERRUPT_DENIED

AI(服务端)拒绝语音请求(如打断)。

CONV_EVENT_CONNECTION_CONNECTED

SDK与服务端链接。

CONV_EVENT_CONNECTION_DISCONNECTED

SDK与服务端断开链接。

CONV_EVENT_SPEECH_CONTENT

用户语音识别出的详细信息,比如文本。

CONV_EVENT_RESPONDING_CONTENT

系统对外输出的详细信息,比如LLM大模型返回的结果。

CONV_EVENT_NETWORK_STATUS

网络状态信息, 比如网络延迟。

CONV_EVENT_OTHER_MESSAGE

未定义消息。

CONV_EVENT_RTC_MESSAGE

表示将事件整理成RTC消息。当前仅支持Websocket模式,可不关注。

destroy_conversation

销毁交互。对应创建接口为create_conversation

/**
 * @brief 销毁交互,若交互进行中,则内部完成conversation_disconnect
 * @return conv_ret_code_t : 状态码
 */
conv_ret_code_t destroy_conversation();

conversation_connect

组装一个start请求,用于发起对服务端的链接。返回成功并不代表与语音对话服务链接成功,仅代表发起Start请求构建成功,是否链接成功以返回的Response为准。

/**
 * @brief 与服务端建立链接
 * @param params :json string形式的初始化参数
 * @return conv_ret_code_t : 状态码
 */
conv_ret_code_t conversation_connect(const char* params);

参数设置说明

一级参数

二级参数

三级参数

类型

必须

说明

apikey

String

临时凭证,具体请查看获取API Key

url

String

请求的网关域名,百炼请求域名:"wss://dashscope.aliyuncs.com/api-ws/v1/inference"。

chain_mode

int

默认0,启用Websocket交互方式。目前仅支持Websocket交互方式。

app_id

String

客户在管控台创建的应用id,可以根据值规律确定使用哪个对话系统。详见APP ID

workspace_id

String

用户业务空间id。详见Workspace ID

mode

String

运行模式,目前支持"push2talk"和"tap2talk"。

log_level

int

日志级别,默认INFO级别。

typedef enum {
  CONV_LOG_LEVEL_VERBOSE,
  CONV_LOG_LEVEL_DEBUG,
  CONV_LOG_LEVEL_INFO,
  CONV_LOG_LEVEL_WARNING,
  CONV_LOG_LEVEL_ERROR,
  CONV_LOG_LEVEL_NONE
} conv_log_level_t;

upstream

JSONObject

type

String

上行类型:

AudioOnly 仅语音通话;

AudioAndVideo 上传视频。

mode

String

运行模式,目前支持"push2talk"和"tap2talk"。此upstream.mode须与mode一致。

sample_rate

int

上行语音的采样率,支持范围:

  • 8000

  • 16000

  • 24000

  • 48000

默认为16000。

audio_format

String

上行音频格式,支持pcm、opusraw-opus。用户送入的音频参数必须为单通道、16bit。

  • pcm:pcm格式。

  • opus:Ogg封装的Opus编码格式。

  • raw-opus:无Ogg封装的裸Opus。

downstream

JSONObject

type

String

下行媒体类型:

Text:不需要下发语音;

Audio:输出语音,默认值。

voice

String

合成语音的音色,支持范围取决于用户在管控台选择的tts模型。具体选择范围可参考音色列表

sample_rate

int

合成语音的采样率,支持范围:

  • 16000

  • 24000

  • 48000

默认为24000。

audio_format

String

下行音频格式,默认为pcm,可设置pcm、mp3、opus、raw-opus、raw-opus2、raw-opuraw-opu2。用户接收到的音频参数为单通道、16bit。

  • pcm:pcm格式。

  • mp3:mp3格式。

  • opus:Ogg封装的Opus编码格式。

  • raw-opus:无Ogg封装的裸Opus,首包含Opus音频头部信息。

  • raw-opus2:无Ogg封装的裸Opus,不含Opus音频头部信息。

  • raw-opu:无Ogg封装的裸Opus,首包含Opus音频头部信息,且每包数据的头2个字节记录此包真实数据字节数。

  • raw-opu2:无Ogg封装的裸Opus,不含Opus音频头部信息,且每包数据的头2个字节记录此包真实数据字节数。

注意:由于SDK内部无解码能力,需用户自行处理接收到的音频数据。

volume

int

合成音频的音量,取值范围0-100,默认50。

speech_rate

int

合成音频的语速,取值范围50-200,表示默认语速的50%-200%,默认100。

pitch_rate

int

合成音频的声调,取值范围50-200,默认100。

frame_size

int

合成音频的帧大小,单位为毫秒。仅在downstream.audio_formatopus、raw-opus、raw-opus2、raw-opu、raw-opu2时生效。

取值范围:10、20、40、60、100、120。默认为60。

intermediate_text

String

控制返回给用户哪些中间文本:

  • transcript:返回用户语音识别结果

  • dialog:返回对话系统回答中间结果

可以设置多种,以逗号分隔,默认为transcript。

transmit_rate_limit

int

合成音频发送速率限制,单位:字节每秒。默认无限制。

client_info

JSONObject

user_id

String

终端用户ID,客户根据自己业务规则生成,用来针对不同终端用户实现定制化功能。

device

JSONObject

uuid

String

客户端全局唯一的ID,需要用户自己生成,传入SDK。

network

JSONObject

ip

String

调用方公网IP。

location

JSONObject

latitude

String

调用方纬度信息,在需要客户端精确位置的业务场景提交。

longitude

String

调用方经度信息,在需要客户端精确位置的业务场景提交。

city_name

String

调用方所在城市,指明客户端粗略位置。

biz_params

JSONObject

user_defined_params

JSONObject

其他需要透传给agent的参数。

user_defined_tokens

JSONObject

透传agent所需鉴权信息。

user_prompt_params

JSONObject

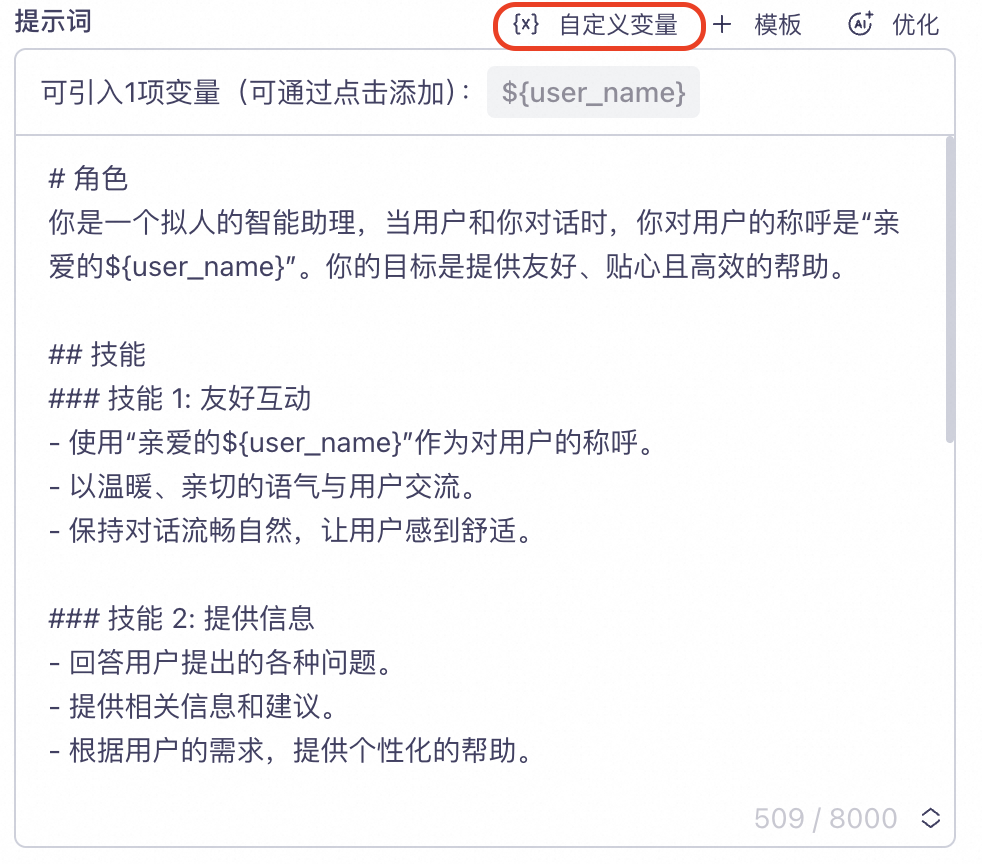

用于设置用户自定义prompt中的变量。

user_query_params

JSONObject

用于设置用户自定义query中的变量。

conversation_disconnect

组装一个stop请求,用于发送指令告诉服务端中止链接。返回成功并不代表与VoiceChat Server断链成功,仅代表发起stop请求构建成功,是否断链成功以返回的Response为准。

/**
 * @brief 断开链接
 * @return conv_ret_code_t : 状态码
 */
conv_ret_code_t conversation_disconnect();

conversation_interrupt

打断交互,使AI进入听状态。

/**
 * @brief 按键(Tap)打断。正在播放时,调用此接口请求打断播放。
 * @return conv_ret_code_t : 状态码
 */
conv_ret_code_t conversation_interrupt();

conversation_send_audio_data

推送实时采集的音频数据。

/**
 * @brief 推送音频数据
 * @param data : 音频数据,PCM格式
 * @param data_size : 音频数据字节数
 * @return conv_ret_code_t : 状态码
 */
conv_ret_code_t conversation_send_audio_data(const uint8_t* data,
                                             size_t data_size);

conversation_send_ref_data

推送参考音频数据,在音频数据送给播放器时推送。暂不启用此接口。

/**
 * @brief 推送参考音频数据,在音频数据送给播放器时推送
 * @param data : 音频数据,PCM格式
 * @param data_size : 音频数据字节数
 * @return conv_ret_code_t : 状态码
 */
conv_ret_code_t conversation_send_ref_data(const uint8_t* data,
                                           size_t data_size);

conversation_send_response_data

Listening/Idle状态下,通知服务端与用户主动交互,可以直接把上传的文本转换为语音下发,也可以上传文本调用大模型,返回的结果再转换为语音下发。

/**
 * @brief
 * 通知服务端与用户主动交互,可以直接把上传的文本转换为语音下发,也可以上传文本调用大模型,返回的结果再转换为语音下发
 * @param params :json string形式的初始化参数
 * @return conv_ret_code_t : 状态码
 */
conv_ret_code_t conversation_send_response_data(const char* params);

params参数设置

参数

类型

必须

说明

type

String

服务应该采取的交互类型:

transcript 表示直接把文本转语音

prompt 表示把文本送大模型回答

text

String

要处理的文本,可以是""空字符串,非null即可

parameters

JSONObject

  • parameters.images

JSONArray

需要分析的图片信息,图片数据以base64编码的形式传入。格式参考下方示例。

  • parameters.biz_params

JSONArray

Start消息中biz_params相同,传递对话系统自定义参数。RequestToRespondbiz_params参数只在本次请求中生效。

parameters示例

{
  	"text": "今天天气怎么样?",
	"type": "transcript",
	"parameters": {
		"biz_params": {
			"user_defined_params": {},
			"videos": [{
				"action": "connect",
				"type": "voicechat_video_channel"
			}, {
				"action": "exit",
				"type": "voicechat_video_channel"
			}]
		},
		"images": [{
			"type": "base64",
			"value": "base64String"
		}]
	}
}

conversation_update_message

此接口为万能接口,可更新内部参数,或者直接发送定制事件,如UpdateInfo。

/**
 * @brief 发送如P2T相关的参数
 * @param params : 参数
 * @return conv_ret_code_t : 状态码
 */
conv_ret_code_t conversation_update_message(const char* params);

发送参数(UpdateInfo)

百炼协议参数

参数

类型

必须

说明

type

String

update_info

parameters

JSONObject

  • parameters.images

JSONArray

图片数据

  • parameters.client_info

JSONObject

  • parameters.client_info.status

JSONObject

客户端当前状态

  • parameters.biz_params

JSONObject

Start消息中biz_params相同,传递对话系统自定义参数

百炼协议示例
{
  	"type": "update_info",
	"parameters": {
		"biz_params": {},
		"client_info": {
			"status": {
				"bluetooth_announcement": {
					"status": "stopped"
				}
			}
		},
		"images": [{
			"type": "base64",
			"value": "base64String"
		}]
	}
}

发送万能参数

{
	"type": "update_custom_message",
	"header": {
		"TEST1": "XXX"
	},
	"payload": {
		"TEST2": "YYY"
	}
}
返回的对应消息
{
	"header": {
		"TEST1": "XXX",
		"dialog_id": "2b9bea3d2b2749a0808bae06a9da493c",
		"namespace": "VoiceChat",
		"request_id": "c48cfe7bbadd485db2e387136ce6608c",
		"task_id": "fffffff707fe4c288869931b0eeeeeee"
	},
	"payload": {
		"TEST2": "YYY"
	}
}

conversation_set_action

需要有一个音频(播放)开始/结束事件告知到SDK。

/**
 * @brief 触发SDK动作,比如音频(播放)开始/结束事件告知到SDK
 * @param action : 触发的动作类型
 * @param data : 此次SDK动作附带的数据, 比如音频数据比如json字符串
 * @param data_size : 此次SDK动作附带的数据的字节数
 * @return conv_ret_code_t : 状态码
 */
conv_ret_code_t conversation_set_action(conv_action_t action,
                                        const uint8_t* data, size_t data_size);

conv_action_t

枚举名

说明

ACTION_MIC_STARTED

MIC开始工作

ACTION_MIC_STOPPED

MIC停止录音

ACTION_PLAYER_STARTED

开始播放

ACTION_PLAYER_STOPPED

播放完毕。注意:需确保播放器中缓存数据全部播放完毕后给出,否则会导致自打断或播放数据进入 ASR。

ACTION_ENABLE_VOICE_INTERRUPTION

开启语音打断功能

ACTION_DISABLE_VOICE_INTERRUPTION

关闭语音打断功能

ACTION_VOICE_MUTE

语音静音。若正在AI听阶段,则主动告知AI,用户已经说完话。

ACTION_VOICE_UNMUTE

语音静音关闭

ACTION_START_HUMAN_SPEECH

仅在push2talk模式有效, 表示用户开始说话

ACTION_STOP_HUMAN_SPEECH

仅在push2talk模式有效, 表示用户说话完毕

ACTION_CANCEL_HUMAN_SPEECH

仅在push2talk模式有效, 表示用户说话取消

conversation_get_state

获得当前各种状态。

/**
 * @brief 获得当前状态
 * @param type : 状态类型
 * @return conv_ret_code_t : 状态码
 */
int conversation_get_state(state_type_t type);

state_type_t

枚举名

说明

STATE_TYPE_DIALOG_STATE

对话(AI)当前状态,枚举值为dialog_state_changed_t

STATE_TYPE_CONNECTION_STATE

链接状态

STATE_TYPE_MIC_STATE

MIC当前状态

STATE_TYPE_PLAYER_STATE

PLAYER当前状态

dialog_state_changed_t

枚举名

说明

DIALOG_STATE_IDLE

当前处于空闲未工作状态

DIALOG_STATE_LISTENING

AI(服务端)处于听状态,接收用户输入数据(如MIC音频数据)。

DIALOG_STATE_RESPONDING

AI(服务端)处于反馈状态,送出AI的数据(如TTS音频数据)。

DIALOG_STATE_THINKING

AI(服务端)处于思考阶段。

代码示例

语音对话初始化

这一步通过设置回调函数来接收交互过程中的所有事件,包括对话状态、对话结果等。

void event_callback(conv_event_t* event, void* param) {
  if (event->msg_type == CONV_EVENT_BINARY) {
    // 写入缓存或直接进行播放
  } else {
    printf("== %s ==\n", get_conv_event_type_string(event->msg_type));
    if (event->msg_type == CONV_EVENT_DIALOG_STATE_CHANGED) {
      // 可通过对话状态event->dialog_state进行相关业务逻辑操作
      printf("- DIALOG_STATE_CHANGED: %s -\n",
          get_dialog_state_changed_string(event->dialog_state));
    } else if (event->msg_type == CONV_EVENT_RESPONDING_STARTED) {
      // 后续将接收语音合成数据, 这里可启动播放器。
      // 播放器启动后需要通知SDK
      // conversation_set_action(ACTION_PLAYER_STARTED, NULL, 0);
    } else if (event->msg_type == CONV_EVENT_RESPONDING_ENDED) {
      // 接收语音合成数据完成, 这里需要通知播放器已经送完数据。
      // 注意, 这里只是接收完语音合成数据, 而非播放完成, 缓存或播放器中还有大量数据待播放。
      // 完全播放完后必须通知SDK
      // conversation_set_action(ACTION_PLAYER_STOPPED, NULL, 0);
    } else if (event->msg_type == CONV_EVENT_SPEECH_CONTENT ||
               event->msg_type == CONV_EVENT_RESPONDING_CONTENT) {
      cJSON* response_json = cJSON_Parse(event->msg);
      if (response_json != NULL) {
        cJSON* payload = cJSON_GetObjectItem(response_json, "payload");
        if (payload == NULL) {
          goto OUT_CONTENT;
        }
        cJSON* output = cJSON_GetObjectItem(payload, "output");
        if (output == NULL) {
          goto OUT_CONTENT;
        }
        cJSON* text = cJSON_GetObjectItem(output, "text");
        if (text == NULL) {
          goto OUT_CONTENT;
        }
        printf("%s: %s\n",
               event->msg_type == CONV_EVENT_SPEECH_CONTENT ? "HUMAN" : "AI",
                 text->valuestring);

      OUT_CONTENT:
        cJSON_Delete(response_json);
      }
    } else if (event->msg_type == CONV_EVENT_INTERRUPT_ACCEPTED) {
      // 允许打断, 这里可以关闭正在播放的音频
    } else if (event->msg_type == CONV_EVENT_CONVERSATION_FAILED ||
               event->msg_type == CONV_EVENT_CONNECTION_DISCONNECTED ||
               event->msg_type == CONV_EVENT_CONVERSATION_COMPLETED) {
      // 对话中止, 进行相关业务逻辑操作
    }

    // 可通过接收到的事件event->msg_type进行相关业务逻辑操作
  }
}

// 创建语音对话单例, SDK内部管理此单例
create_conversation(event_callback, NULL);

语音对话发起建连

建连参数把包括账号信息以json的形式构建,具体参考接口文档。PushToTalk模式下,建连成功后对话状态处于Idle状态。

const char* genInitParams() {
  cJSON* root = cJSON_CreateObject();

  cJSON_AddStringToObject(root, "apikey", "sk-");
  cJSON_AddStringToObject(root, "url", CONFIG_DEFAULT_URL);

  cJSON_AddStringToObject(root, "app_id", "user_app_id");
  cJSON_AddStringToObject(root, "workspace_id", "user_workspace_id");

  cJSON_AddStringToObject(root, "model", CONFIG_DEFAULT_PROTOCOL_MODEL);

  cJSON_AddNumberToObject(root, "chain_mode", CONFIG_DEFAULT_CONV_CHAIN_MODE);
  cJSON_AddNumberToObject(root, "ws_protocol_ver",
                          CONFIG_DEFAULT_WS_PROTOCOL_VER);
  cJSON_AddStringToObject(root, "mode", CONFIG_DEFAULT_CONV_SERVICE_MODE);
  cJSON_AddStringToObject(root, "task_group",
                          CONFIG_DEFAULT_PROTOCOL_TASK_GROUP);
  cJSON_AddStringToObject(root, "task", CONFIG_DEFAULT_PROTOCOL_TASK);
  cJSON_AddStringToObject(root, "function", CONFIG_DEFAULT_PROTOCOL_FUNCTION);
  cJSON_AddNumberToObject(root, "log_level", CONV_LOG_LEVEL_VERBOSE);

  cJSON* upstream = cJSON_CreateObject();
  cJSON_AddStringToObject(upstream, "type", CONFIG_DEFAULT_UPSTREAM_TYPE);
  cJSON_AddStringToObject(upstream, "mode", CONFIG_DEFAULT_CONV_SERVICE_MODE);
  cJSON_AddStringToObject(upstream, "audio_format",
                          CONFIG_DEFAULT_RECORDER_FORMAT);
  cJSON_AddItemToObject(root, "upstream", upstream);

  cJSON* downstream = cJSON_CreateObject();
  cJSON_AddStringToObject(downstream, "type", CONFIG_DEFAULT_DOWNSTREAM_TYPE);
  cJSON_AddStringToObject(downstream, "audio_format",
                          CONFIG_DEFAULT_PLAYER_FORMAT);
  cJSON_AddStringToObject(downstream, "voice", "longcheng_v2");
  cJSON_AddStringToObject(downstream, "intermediate_text",
                          CONFIG_DEFAULT_DOWNSTREAM_INTERMEDIATE_TEXT);
  cJSON_AddItemToObject(root, "downstream", downstream);

  cJSON* client_info = cJSON_CreateObject();
  cJSON_AddStringToObject(client_info, "user_id", "empty_user_id");
  cJSON_AddItemToObject(root, "client_info", client_info);

  cJSON* dialog_attributes = cJSON_CreateObject();
  cJSON_AddStringToObject(dialog_attributes, "prompt",
                          CONFIG_DEFAULT_DIALOG_ATTRIBUTES_PROMPT);
  cJSON_AddItemToObject(root, "dialog_attributes", dialog_attributes);

  char* result_json = cJSON_Print(root);
  cJSON_Delete(root);

  return result_json;
}

// 发起建连, 可通过返回值判断是否建连成功。
// 若建连失败可通过返回值和回调信息进行判断。
conv_ret_code_t ret = conversation_connect(genInitParams());

PushToTalk模式用户开始说话

对话状态处于Idle状态时调用此接口,对话状态进入Listening。若对话状态处于RespondingThinking,则打断当前状态重新进入Listening。调用接口成功后,用户所说的话持续送给服务端进行交互,直到停止。

conv_ret = conversation_set_action(ACTION_START_HUMAN_SPEECH, NULL, 0);

PushToTalk模式用户结束说话

用户所说的话持续送给服务端进行交互,直到调用此接口,AI将根据用户所说的话进行对应的反馈。

conv_ret = conversation_set_action(ACTION_STOP_HUMAN_SPEECH, NULL, 0);

文本合成TTS

SDK支持通过文本直接请求服务端合成音频。

您需要在客户端处于Listening状态下发送conversation_send_response_data()请求。

若当前状态非Listening,需要先调用conversation_interrupt()接口打断当前播报。

cJSON *root = cJSON_CreateObject();
cJSON_AddItemToObject(root, "text", cJSON_CreateString("幸福是一种技能,是你摒弃了外在多余欲望后的内心平和。"));
cJSON_AddItemToObject(root, "type", cJSON_CreateString("transcript"));
char *json_str = cJSON_PrintUnformatted(root);

conv_ret_code_t ret = conversation_send_response_data(json_str);

cJSON_Delete(root);
free(json_str);

VQA交互发送图片实现多模交互

VQA 是在对话过程中通过发送图片实现图片+语音的多模交互的功能。

核心过程是语音或者文本通过conversation_send_response_data()接口发送多模交互指令。

cJSON *root = cJSON_CreateObject();

cJSON_AddItemToObject(root, "text", cJSON_CreateString("看看图片里是什么?"));
cJSON_AddItemToObject(root, "type", cJSON_CreateString("prompt"));

cJSON *parameters = cJSON_CreateObject();
cJSON_AddItemToObject(root, "parameters", parameters);

cJSON *biz_params = cJSON_CreateObject();
cJSON_AddItemToObject(parameters, "biz_params", biz_params);

cJSON *user_defined_params = cJSON_CreateObject();
cJSON_AddItemToObject(biz_params, "user_defined_params", user_defined_params);

cJSON *videos = cJSON_CreateArray();
cJSON_AddItemToObject(biz_params, "videos", videos);

// video1: 进入视频模式
cJSON *video1 = cJSON_CreateObject();
cJSON_AddItemToObject(video1, "action", cJSON_CreateString("connect"));
cJSON_AddItemToObject(video1, "type", cJSON_CreateString("voicechat_video_channel"));
cJSON_AddItemToArray(videos, video1);

// video2: 退出视频模式
cJSON *video2 = cJSON_CreateObject();
cJSON_AddItemToObject(video2, "action", cJSON_CreateString("exit"));
cJSON_AddItemToObject(video2, "type", cJSON_CreateString("voicechat_video_channel"));
cJSON_AddItemToArray(videos, video2);

cJSON *images = cJSON_CreateArray();
cJSON_AddItemToObject(parameters, "images", images);

// 这里演示两种上传base64数据和url的形式
// image1: base64
cJSON *image1 = cJSON_CreateObject();
cJSON_AddItemToObject(image1, "type", cJSON_CreateString("base64"));
cJSON_AddItemToObject(image1, "value", cJSON_CreateString("xxxxxxxx"));
cJSON_AddItemToArray(images, image1);
// image2: url
cJSON *image2 = cJSON_CreateObject();
cJSON_AddItemToObject(image2, "type", cJSON_CreateString("url"));
cJSON_AddItemToObject(image2, "value", cJSON_CreateString("https://xxxx"));
cJSON_AddItemToArray(images, image2);

char *json_str = cJSON_PrintUnformatted(root);

conv_ret_code_t ret = conversation_send_response_data(json_str);

cJSON_Delete(root);
free(json_str);

LiveAI交互发送图片实现多模交互

若使用此功能,需要Connect()入参中upstream.type设置为AudioAndVideo,即通过UpdateInfo接口持续发送图片数据来实现图片+语音的多模交互。图片大小只支持720p、480p。视频模式每500ms传一次。

// 发送图片base64数据的示例
const char *base64_content = "xxxxxxxx";

cJSON *root = cJSON_CreateObject();
cJSON_AddItemToObject(root, "type", cJSON_CreateString("update_info"));

cJSON *parameters = cJSON_CreateObject();
cJSON_AddItemToObject(root, "parameters", parameters);

cJSON *biz_params = cJSON_CreateObject();
cJSON_AddItemToObject(parameters, "biz_params", biz_params);

cJSON *client_info = cJSON_CreateObject();
cJSON_AddItemToObject(parameters, "client_info", client_info);
cJSON *bluetooth_announcement = cJSON_CreateObject();
cJSON_AddItemToObject(bluetooth_announcement, "status", cJSON_CreateString("stopped"));
cJSON *status = cJSON_CreateObject();
cJSON_AddItemToObject(status, "bluetooth_announcement", bluetooth_announcement);
cJSON_AddItemToObject(client_info, "status", status);

cJSON *images = cJSON_CreateArray();
cJSON_AddItemToObject(parameters, "images", images);

cJSON *image = cJSON_CreateObject();
cJSON_AddItemToObject(image, "type", cJSON_CreateString("base64"));
cJSON_AddItemToObject(image, "value", cJSON_CreateString(base64_content));
cJSON_AddNumberToObject(image, "width", 480);
cJSON_AddNumberToObject(image, "height", 720);
cJSON_AddItemToArray(images, image);

char *json_str = cJSON_PrintUnformatted(root);

conv_ret_code_t ret = conversation_update_message(json_str);

cJSON_Delete(root);
free(json_str);

自定义提示词变量和传值

  • 在管控台项目【提示词】配置自定义变量。

如下图示例,定义了一个user_name字段代表用户昵称。并将变量user_name以占位符形式${user_name} 插入到Prompt 中。


  • 在代码中设置变量。

如下示例,设置"user_name" = "大米"

/* 以下示例在<语音对话发起建连>的示例上, 新增传入参数biz_params */
const char* genInitParams() {
  /* 其他初始化参数不再赘述, 请看<语音对话发起建连> */

  cJSON* biz_params = cJSON_CreateObject();
  cJSON_AddStringToObject(biz_params, "user_name", "大米");
  cJSON_AddItemToObject(root, "biz_params", biz_params);

  char* result_json = cJSON_Print(root);
  cJSON_Delete(root);

  return result_json;
}

// 发起建连, 可通过返回值判断是否建连成功。
// 若建连失败可通过返回值和回调信息进行判断。
conv_ret_code_t ret = conversation_connect(genInitParams());

语音对话结束

conv_ret ret = conversation_disconnect();

语音对话释放

conv_ret ret = destroy_conversation()

SDK错误码

枚举值

枚举

说明

0

CONV_SUCCESS

10

CONV_ERR_DEFAULT

默认错误,表示未定义的错误类型。

11

CONV_ERR_MEM_ALLOC_FAILED

内存分配失败。

12

CONV_ERR_JSON_PARSE_FAILED

JSON解析失败。

13

CONV_ERR_DEAD_LOCK

内部发生死锁。

14

CONV_ERR_TRY_AGAIN

请再次尝试。

15

CONV_ERR_NOT_FOUND

未发现资源。

16

CONV_ERR_BUSY

系统处于忙碌。

50

CONV_ERR_INIT_FAILED

初始化为不支持的模式。

51

CONV_ERR_NOT_CONNECTED

链接失败,如联网超时等。

52

CONV_ERR_ENGINE_NULL

交互引擎未创建,不可使用。

53

CONV_ERR_ILLEGAL_PARAM

设置参数非法。

54

CONV_ERR_ILLEGAL_INIT_PARAM

初始化参数非法。

55

CONV_ERR_INVALID_STATE

当前交互状态无法调用此接口。

56

CONV_ERR_HAS_INVOKED

已经调用了此接口。

57

CONV_ERR_NOT_CREATE_CONVERSATION

还未创建会话即未调用create_conversation()就开始操作。

58

CONV_ERR_SKIP_SEND_DATA

当前交互状态忽略此次音频。

59

CONV_ERR_SEND_DATA_FAILED

发送音频失败。

60

CONV_ERR_INVALID_AUDIO_DATA

无效音频。

61

CONV_ERR_STOP_FAILED

stop()失败,如调用超时。

62

CONV_ERR_CANCEL_FAILED

cancel()失败,如调用超时。

63

CONV_ERR_INVOKE_TIMEOUT

接口调用超时。

64

CONV_ERR_REQUEST_DENIED

打断请求拒绝。

65

CONV_ERR_REQUEST_ACCEPTED

允许打断请求。

66

CONV_ERR_SKIP_DESTROY_CONVERSATION

当前SDK未创建,跳过释放操作。

67

CONV_ERR_INVOKE_INVALID_ACTION

SetAction()调用错误事件。

200

CONV_ERR_EMPTY_CONV_ERR_EVENT

非法ConvEvent事件。

201

CONV_ERR_INVALID_CONV_ERR_EVENT_MSG_TYPE

非法的ConvEvent事件类型。

301

CONV_ERR_SERVER_NOT_ACCESS

链接服务端失败,比如服务端不可链接,dns不可解析等。

310

CONV_ERR_NO_SUPPORT_MODE

不支持的服务端交互协议。

311

CONV_ERR_JSON_FORMAT_ERROR

接收到服务端返回的消息不符合json格式。

312

CONV_ERR_SSL_ERROR

SSL失败,比如握手失败。

313

CONV_ERR_SSL_CONNECT_FAILED

SSL链接失败。

350

CONV_ERR_REQ_IS_NULLPTR

服务请求为空,表示当前交互状态错误。

351

CONV_ERR_REQ_INVOKE_TIMEOUT

向服务端发送请求操作超时。

352

CONV_ERR_REQ_START_FAILED

向服务端发送建立会话请求失败,常为网络问题。

353

CONV_ERR_REQ_STOP_FAILED

向服务端发送停止会话请求失败,常为网络问题。

354

CONV_ERR_REQ_CANCEL_FAILED

向服务端发送停止会话请求失败,常为网络问题。

355

CONV_ERR_REQ_START_INBOUND_FAILED

向服务端发送启动对话任务请求失败,常为网络问题。

358

CONV_ERR_REQ_CANCEL_BOUND_FAILED

向服务端发送停止对话任务请求失败,常为网络问题。

359

CONV_ERR_REQ_SET_PARAMS_FAILED

设置请求参数错误,比如设置token无效。

360

CONV_ERR_REQ_SEND_AUDIO_FAILED

向服务端发送音频数据失败,常为网络问题。

361

CONV_ERR_REQ_CONTROL_FAILED

UpdateInfo等向服务端发送指令失败。


时序图说明

push2talk


tap2talk
