WebRTC 接入

本文介绍通过 WebRTC 接入 Realtime API 的通用流程：准备鉴权、初始化连接对象、配置媒体方向、完成 SDP 交换、按目标模型协议交互，以及释放资源。

WebRTC 使用媒体轨道传输音视频，使用 DataChannel 传输模型事件和文本。Web 端可使用浏览器原生 API，其他端可使用支持标准 WebRTC 的库。百炼不提供专用 WebRTC SDK。

前提条件

• 完成接入概览中的准备工作。

• 在 Realtime API 概述中确认目标模型支持 WebRTC。当前支持范围包含实时全模态、实时语音对话、实时语音翻译和多模态交互套件；语音合成、语音识别模型应选择支持它们的 AOQ 或 WebSocket。

• 业务 AppServer 已准备好匹配地域与业务空间的 API Key，用于代理 SDP 交换。鉴权字段见 Token 鉴权。

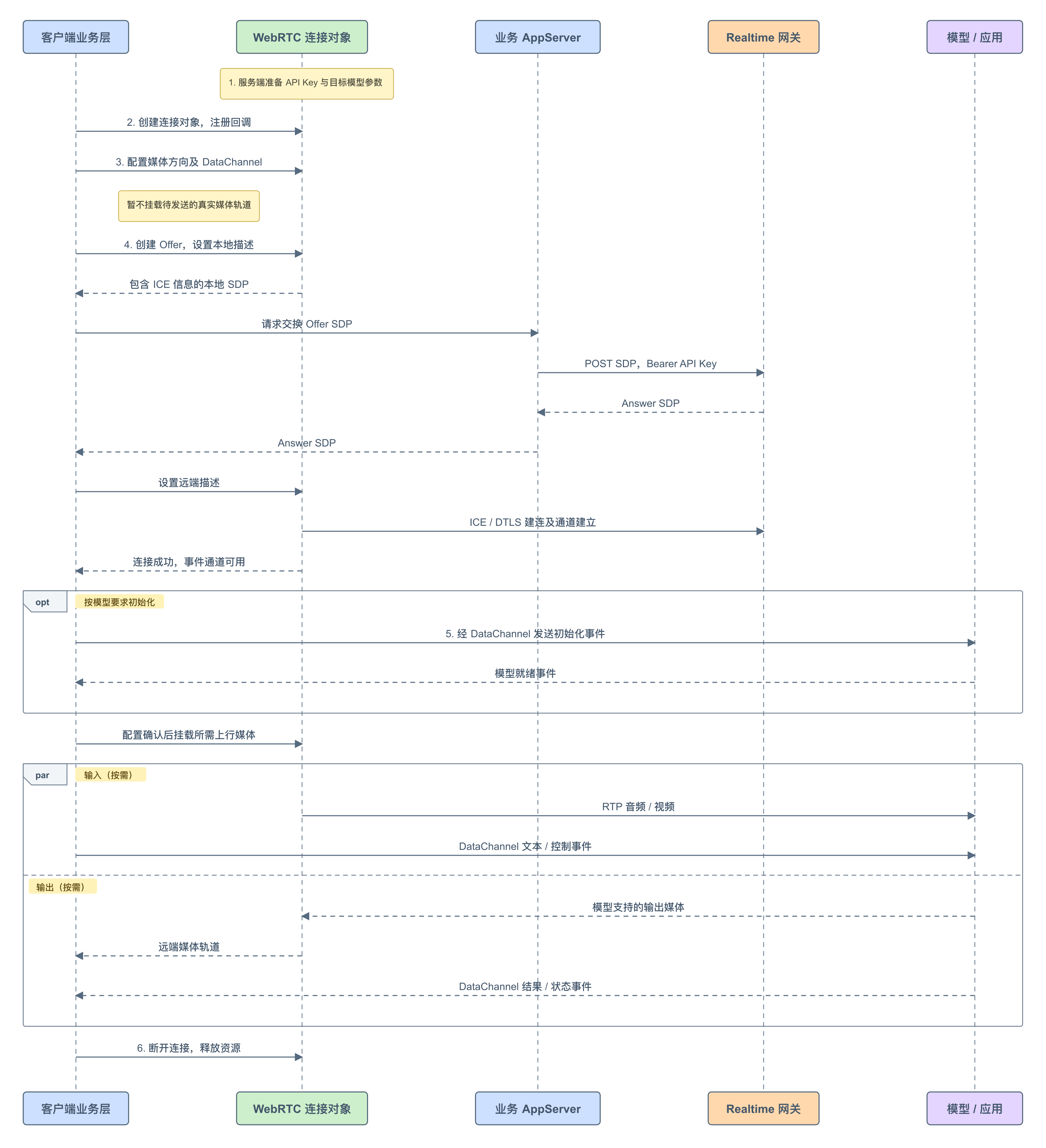

整体流程

1. 业务 AppServer 准备 API Key 和目标模型参数。
2. 客户端创建连接对象并注册回调。
3. 配置媒体方向及 DataChannel，暂不挂载上行媒体轨道。
4. 通过 AppServer 交换 SDP，等待连接及事件通道就绪。
5. 按模型协议完成配置，收到确认后挂载所需上行媒体轨道。
6. 完成交互后停止采集、关闭连接并释放资源。

1. 准备鉴权和连接参数

业务 AppServer 根据目标模型、地域和业务空间配置 SDP 交换请求。标准 Realtime 建连参数如下；应用专属接入参数以对应最佳实践为准。

配置项	值
方法	POST
地址	https://{endpoint}/api/v1/webrtc/realtime?model={model_name}
Content-Type	application/sdp
Authorization	Bearer <API_KEY>
请求体	Offer SDP
成功响应	Answer SDP

完整地域、地址和鉴权说明见 Token 鉴权。业务 AppServer 的接口由业务自行实现，不属于百炼 SDK API。

2. 初始化连接对象并注册回调

Web 端创建 RTCPeerConnection，其他端执行对应库的初始化操作。建立连接前注册以下处理逻辑：

• 连接状态变化：判断连接是否成功，以及失败或断开。

• DataChannel 建立、打开、消息和关闭：承载模型事件。

• 远端媒体轨道：接收并播放音频，或处理目标应用支持的其他媒体。

以下代码片段共享同一作用域，按章节组合到一个脚本中，在所有变量、函数和回调注册完成后再由用户操作调用 startSession()。示例每次创建一条连接；结束后再次通话需重新创建这些对象。

const pc = new RTCPeerConnection({ iceServers: [ ] });

const channels = new Set();
const senders = new Map();
const remoteAudio = document.createElement("audio");
remoteAudio.controls = true; // 自动播放被阻止时，用户可手动播放。
remoteAudio.autoplay = true;
document.body.appendChild(remoteAudio);

let localStream = null;
let eventChannel = null;
let stopped = false;
let started = false;
let sessionCreated = false;
let updateSent = false;
let modelReady = false;
let mediaStarted = false;
const requestController = new AbortController();

注册消息监听应早于模型初始化，避免遗漏服务端主动发送的会话事件。不要只监听客户端创建的通道：服务端会通过名为 txt 的通道推送事件，应处理 datachannel 回调。

3. 配置媒体方向和 DataChannel

选择四个媒体方向

以下方向均以客户端为视角。WebRTC 通过媒体收发器协商发送与接收能力：双向为 sendrecv，仅发送为 sendonly，仅接收为 recvonly。最终可用能力还取决于服务端 SDP 应答及模型支持范围。

方向	配置内容
推音频	协商音频发送能力，准备麦克风或外部音频轨道；模型就绪后挂载
拉音频	协商音频接收能力，在远端轨道回调中绑定音频播放
推视频	目标模型支持视觉输入时协商视频发送能力，准备摄像头或外部视频轨道
拉视频	仅在目标模型/应用明确支持视频输出时协商接收能力，并实现渲染

例如，语音对话一般使用双向音频，带视觉输入的语音对话还需要视频上行。Offer SDP 需要包含音频媒体段 m=audio；不能仅因业务无需播放音频就删除该媒体段。

各模型如何选择

模型/应用	推音频	拉音频	推视频	拉视频
Qwen-Omni-Realtime	语音输入时开启	需要语音回复时开启	需要视觉输入时开启	不支持开启
Qwen-Audio-Realtime	语音对话时开启	需要语音回复时开启	不支持开启	不支持开启
Qwen-LiveTranslate-Realtime	语音输入时开启	需要语音译文时开启	按版本及场景配置	不支持开启
multimodal-dialog	按应用输入配置	按应用输出配置	按应用能力配置	仅在应用明确支持时配置

该表描述业务需要的媒体方向，不承诺所有方向组合都可单独协商。实际配置以目标模型和当前服务端协商能力为准。

准备媒体但延后上行

在创建 Offer 前预先协商所需媒体方向。对需要等待初始化确认的模型，先保留发送能力而不挂载真实采集轨道；模型就绪后再通过对应 sender 的 replaceTrack 等操作开始发送。接收媒体的处理逻辑可以提前注册。

音频发送和接收、视频发送和接收应分别按需配置，不要把打开麦克风、播放音频和模型初始化合并为一个操作。

媒体配置示例

下面以双向语音、可选视频上行为例。media 的四个开关描述业务需要；拉视频仅在目标应用明确支持时开启。addTransceiver 预先协商方向，采集到的轨道先保存在本地，直到模型就绪后再挂载到 sender。

const media = {
  sendAudio: true,
  receiveAudio: true,
  sendVideo: false,
  receiveVideo: false,
};

function mediaDirection(send, receive) {
  if (send && receive) return "sendrecv";
  if (send) return "sendonly";
  if (receive) return "recvonly";
  return "inactive";
}

async function configureMedia() {
  for (const kind of ["audio", "video"]) {
    const send = kind === "audio" ? media.sendAudio : media.sendVideo;
    const receive = kind === "audio" ? media.receiveAudio : media.receiveVideo;
    // 保留 m=audio；具体方向组合须由目标服务支持。
    if (kind === "audio" || send || receive) {
      const transceiver = pc.addTransceiver(kind, {
        direction: mediaDirection(send, receive),
      });
      if (send) senders.set(kind, transceiver.sender);
    }
  }
  if (!media.sendAudio && !media.sendVideo) return;
  const stream = await navigator.mediaDevices.getUserMedia({
    audio: media.sendAudio,
    video: media.sendVideo ? {
      width: { ideal: 640 }, height: { ideal: 480 },
      frameRate: { ideal: 2, max: 2 },
    } : false,
  });
  // 用户可能在权限弹窗期间结束通话。
  if (stopped) {
    stream.getTracks().forEach(track => track.stop());
    throw new Error("会话已结束");
  }
  localStream = stream;
  // 此时 sender.track 仍为空，不向模型发送采集数据。
}

视频分辨率和帧率按目标模型要求设置；需要将本地预览与上行帧率分离时，可参考最佳实践中的 Canvas 降帧实现。

创建事件通道

在创建 Offer 前创建 DataChannel，使 SDP 包含数据通道协商。客户端创建通道及服务端创建通道的处理方式，参见下方 WebRTC 最佳实践。

DataChannel 负责发送模型初始化、文本和控制事件，并接收模型结果、状态和错误。媒体轨道负责音视频传输。

// bindDataChannel 的完整实现见“Data 通道发送和接收事件”。
pc.ondatachannel = ({ channel }) => bindDataChannel(channel);
const clientChannel = pc.createDataChannel("oai-events");
bindDataChannel(clientChannel);

4. 建立连接

按以下顺序完成建连：

1. 调用 createOffer 和 setLocalDescription。
2. 按服务端支持的 ICE 方式完成候选信息收集；本示例等待 ICE 收集完成后发送本地 SDP。
3. 将本地 SDP 发送到业务 AppServer，由 AppServer 携带 API Key 请求百炼 SDP 交换接口。
4. 检查 HTTP 状态，成功后以返回的 Answer SDP 调用 setRemoteDescription。
5. 等待连接状态成功，并确认用于发送模型事件的 DataChannel 已打开。

SDP 交换成功或 setRemoteDescription 完成，只表示完成相应协商步骤，不能直接当作媒体连接已经成功。DataChannel 未处于 open 状态时也不能发送模型事件。

建连代码及状态回调

监听 connectionstatechange 判断连接状态，监听 icegatheringstatechange 等待完整的本地 SDP。模型初始化还需要 DataChannel 的 open 和模型的就绪事件，不能仅依靠 SDP 交换完成判断。

pc.onconnectionstatechange = () => {
  console.log("WebRTC 状态：", pc.connectionState);
  if (pc.connectionState === "connected") {
    tryInitializeModel();
  } else if (["failed", "disconnected", "closed"].includes(pc.connectionState)) {
    // 本示例选择结束连接；业务可按需要设计断线恢复策略。
    endSession();
  }
};

function waitForIceComplete() {
  return new Promise((resolve, reject) => {
    const timer = setTimeout(() => finish(new Error("ICE 收集超时")), 15000);
    function finish(error) {
      clearTimeout(timer);
      pc.removeEventListener("icegatheringstatechange", check);
      requestController.signal.removeEventListener("abort", cancel);
      error ? reject(error) : resolve();
    }
    function check() {
      if (pc.iceGatheringState === "complete") finish();
    }
    function cancel() { finish(new Error("会话已结束")); }
    pc.addEventListener("icegatheringstatechange", check);
    requestController.signal.addEventListener("abort", cancel, { once: true });
    if (stopped) cancel();
    else check();
  });
}

function normalizeAnswerSdp(sdp) {
  return String(sdp).trim().replace(/\r?\n/g, "\r\n") + "\r\n";
}

async function startSession() {
  if (started || stopped) return;
  started = true;
  try {
    await configureMedia();
    if (stopped) return;
    const offer = await pc.createOffer();
    await pc.setLocalDescription(offer);
    await waitForIceComplete();

    // 这是业务自行实现的同源接口，不是百炼官方接口。
    // AppServer 为目标模型转发 SDP，附带 API Key，并原样返回 Answer SDP。
    const response = await fetch("/api/realtime/sdp", {
      method: "POST",
      headers: { "Content-Type": "application/sdp" },
      body: pc.localDescription.sdp,
      signal: requestController.signal,
    });
    if (!response.ok) {
      throw new Error(`SDP 交换失败：${response.status} ${await response.text()}`);
    }
    const answerSdp = normalizeAnswerSdp(await response.text());
    if (stopped) return;
    await pc.setRemoteDescription({ type: "answer", sdp: answerSdp });
    // 后续由 connectionstatechange、DataChannel 和模型事件驱动。
  } catch (error) {
    if (!stopped) console.error("建连失败：", error);
    endSession();
  }
}

业务 AppServer 应按第 1 节的地址和请求头转发 Offer；示例接口约定返回纯 SDP 文本。不要将含有 HTTP 响应头、日志或 JSON 包装的内容直接传给 setRemoteDescription。

5. 按模型协议交互并收发媒体

初始化模型

连接及事件通道可用后，按目标模型协议处理初始化。应用需要保存已收到的服务端初始化事件，并结合通道状态推进流程，避免依赖回调到达的固定顺序。

例如，使用 session.update 配置会话的模型，应按其协议构造事件，等待配置确认后再发送输入。音色、输出模态、VAD、采样率等参数都应来自当前模型文档。多模态交互套件使用其自己的事件协议。

session.created 表示会话创建，不能统一视为配置已生效。对于要求确认会话配置的模型，应等待 session.updated。其他模型或应用使用各自定义的就绪条件。

各模型事件文档可从 WebSocket 接入概览中的模型导航进入。这里只复用模型事件定义，媒体传输方式和 WebRTC 限制仍以 WebRTC 接入说明为准。

模型事件示例（Omni）

以下示例单独演示 Omni 的 session.created → session.update → session.updated 流程。切换其他模型时，替换初始化事件构造和回复处理逻辑，遵循后文链接的模型事件定义。收到 session.updated 确认配置完成后，再挂载上行媒体轨道。

function tryInitializeModel() {
  if (stopped || updateSent || !sessionCreated ||
      pc.connectionState !== "connected" ||
      eventChannel?.readyState !== "open") return;
  sendModelEvent({
    event_id: `event_${crypto.randomUUID()}`,
    type: "session.update",
    session: {
      modalities: media.receiveAudio ? ["text", "audio"] : ["text"],
      input_audio_format: "pcm",
      output_audio_format: "pcm",
      turn_detection: { type: "server_vad", threshold: 0.5,
                        silence_duration_ms: 800 },
    },
  });
  updateSent = true;
}

async function handleModelEvent(event, channel) {
  if (stopped) return;
  if (event.type === "session.created") {
    sessionCreated = true;
    eventChannel = channel; // 沿收到会话事件的通道发送配置。
    tryInitializeModel();
  } else if (event.type === "session.updated" && updateSent) {
    modelReady = true;
    await startSendingMedia();
  } else if (event.type === "error") {
    console.error("模型错误：", event.error);
    endSession();
  } else {
    // 按所选模型定义展示文本、转录或响应状态；音频从媒体轨道接收。
    console.log("模型事件：", event);
  }
}

开始媒体收发

满足模型就绪条件后，挂载需要上行的音频、视频轨道。通过远端轨道回调处理模型输出，并持续解析 DataChannel 返回的事件。

• 音频通过 RTP 媒体轨道传输，无需发送 input_audio_buffer.append。

• 画面通过视频轨道传输；当前 WebRTC 接入不支持 input_image_buffer.append。

• 文本、状态、控制和错误通过 DataChannel 处理。

async function startSendingMedia() {
  if (stopped || !modelReady || mediaStarted) return;
  mediaStarted = true;

  for (const track of localStream?.getTracks() ?? []) {

    if (stopped) return;
    const sender = senders.get(track.kind);
    if (sender) await sender.replaceTrack(track);
  }
}

// 在 startSession() 前注册。无 streams 的轨道也能正确接收。
const remoteAudioStream = new MediaStream();
const remoteVideo = media.receiveVideo ? document.createElement("video") : null;
if (remoteVideo) {
  remoteVideo.autoplay = true;
  remoteVideo.playsInline = true;
  remoteVideo.controls = true;
  document.body.appendChild(remoteVideo);
}
pc.ontrack = ({ track }) => {
  if (stopped) return;
  if (track.kind === "audio" && media.receiveAudio) {
    remoteAudioStream.addTrack(track);
    remoteAudio.srcObject = remoteAudioStream;
    remoteAudio.play().catch(() => {
      console.info("自动播放受限，请点击音频控件播放");
    });
  }
  if (track.kind === "video" && remoteVideo) {
    remoteVideo.srcObject = new MediaStream([track]);
    remoteVideo.play().catch(() => console.info("请点击视频控件播放"));
  }
};

6. 结束交互并释放资源

不再使用连接时，由客户端业务层停止应用持有的本地采集轨道，关闭 DataChannel 和 RTCPeerConnection，释放播放器等资源并清理业务状态。

连接失败或异常断开时，撤销模型就绪状态。重新建立连接后按目标模型协议初始化，避免沿用上一条连接的会话状态。

function endSession() {
  if (stopped) return;
  stopped = true;
  modelReady = false;
  sessionCreated = false;
  updateSent = false;
  mediaStarted = false;
  requestController.abort(); // 取消未完成的 SDP 请求/ICE 等待。
  localStream?.getTracks().forEach(track => track.stop());
  localStream = null;
  channels.forEach(channel => channel.close());
  channels.clear();
  eventChannel = null;
  pc.close();
  senders.clear();
  remoteAudioStream.getTracks().forEach(track => track.stop());
  remoteAudio.pause();
  remoteAudio.srcObject = null;
  remoteAudio.remove();
  if (remoteVideo) {
    remoteVideo.srcObject?.getTracks().forEach(track => track.stop());
    remoteVideo.pause();
    remoteVideo.srcObject = null;
    remoteVideo.remove();
  }
}

在用户点击结束按钮或页面退出时调用 endSession()。如果业务额外启用了最佳实践中的 Canvas 降帧或录制，还需取消动画循环、停止 Canvas 媒体轨道及 MediaRecorder。

Data 通道发送和接收事件

客户端通过 WebRTC DataChannel 发送和接收模型事件。发送前确认通道处于 open 状态，使用 send 发送序列化后的模型事件；接收时在对应通道的 message 回调中解析消息，并处理服务端创建的事件通道。

发送事件的名称、字段、参数和调用时机遵循目标模型的客户端事件定义；收到消息后的解析方式、状态变更、结果和错误处理遵循该模型的服务端事件定义。初始化事件根据模型要求按需发送，后续文本和控制事件按照业务需要发送。

Data 通道代码示例

同一个绑定函数处理客户端创建和服务端创建的通道；它只负责收发与 JSON 解析，模型语义交给第 5 节的 handleModelEvent。sendModelEvent 可用于发送模型定义的初始化、文本或控制事件，但应在对应模型允许的时机调用。

function sendModelEvent(event, channel = eventChannel) {
  if (stopped || pc.connectionState !== "connected" ||
      channel?.readyState !== "open") {
    throw new Error("Data 通道尚不可用");
  }
  channel.send(JSON.stringify(event));
}

function bindDataChannel(channel) {
  channels.add(channel);
  channel.onopen = () => {
    if (stopped) return;
    console.log("DataChannel 已打开：", channel.label);
    tryInitializeModel();
  };
  channel.onmessage = ({ data }) => {
    if (stopped) return;
    let event;
    try { event = JSON.parse(data); }
    catch (error) {
      console.warn("无法解析模型事件：", error);
      return;
    }
    if (!event || typeof event !== "object") return;
    handleModelEvent(event, channel).catch(error => {
      if (!stopped) console.error("模型事件处理失败：", error);
      endSession();
    });
  };
  channel.onerror = error => console.error("DataChannel 错误：", error);
  channel.onclose = () => {
    channels.delete(channel);
    if (channel === eventChannel) endSession();
  };
  if (channel.readyState === "open") channel.onopen();
}

将上述片段放在同一脚本中，完成全部声明和回调注册后，在业务的开始按钮回调中调用 startSession()，结束按钮回调中调用 endSession()。这两个函数为本文示例函数，不是 WebRTC 内置 API。

模型事件定义

模型/应用	客户端事件定义（发送）	服务端事件定义（接收）
Qwen-Omni-Realtime	客户端事件	服务端事件
Qwen-Audio-Realtime	客户端事件	服务端事件
Qwen-LiveTranslate-Realtime	客户端事件	服务端事件
multimodal-dialog	交互协议中的 Input Message	交互协议中的 Output Message

多模态交互套件的双向事件定义在同一篇交互协议中。请按实际接入的模型版本选择事件定义，不同模型之间不共用一套固定事件。

模型事件的发送与接收还应遵循以下规则：

• 按模型定义识别事件类型和关联标识。例如，Realtime 模型事件通常使用 type；多模态交互套件的客户端事件使用 header.action，服务端事件使用 header.event，并通过 task_id 关联任务。

• 模型要求的初始化确认、输入提交、响应取消和任务结束等操作，均在 Data 通道中按对应协议处理；它们属于模型交互语义，与断开传输连接是不同操作。

• 音视频数据通过媒体轨道传输。引用模型事件文档时，媒体封装和可用交互模式仍遵循本文的接入方式，不直接套用 WebSocket 的媒体发送方式。

最佳实践

• 通过 WebRTC 使用 Omni 实现实时通话：业务界面、录制和 Canvas 降帧示例；模型初始化及媒体挂载遵循本文时序。

• 通过 WebRTC 使用多模态交互套件实现实时通话：应用接入及对应事件流程。
