基于MSE云原生网关实现前端灰度-微服务引擎(MSE)-阿里云帮助中心

前端灰度发布与可监控、可回滚策略相结合，形成了一个强大的系统稳定性保障机制。通过这三个策略的协同工作，可以确保前端应用在不断迭代和更新的同时，保持高性能和高稳定性，本文介绍如何通过配置MSE云原生网关实现前端灰度。

端到端全链路灰度实现

在微服务场景中，应用间的调用是随机的。当您部署的Spring Cloud应用或Dubbo应用存在升级版本时，可能会导致无法将具有一定特征的流量路由到应用的目标版本。通过MSE提供的云原生网关实现全链路灰度，配合前端灰度方案，即可实现端到端的全链路灰度。

前端用户每一次的请求都经过云原生网关，经过权限系统验证后，所有请求的Cookie中都带上了用户的唯一标识，比如 userid: 001。

说明

网关挂载了一个 frontend-gray插件，通过配置插件规则，将灰度流量进行映射并传递。

前提条件

Ingress类型服务实现前端灰度

重要

安装MSE Ingress Controller，通过MSE Ingress访问容器服务，详情可参见MSE Ingress访问容器服务。

步骤一：使用容器服务部署应用

应用部署的具体操作，请参见创建无状态工作负载Deployment。

展开YAML

`frontend-base.yaml`

apiVersion: apps/v1
kind: Deployment
metadata:
  name: frontend
  namespace: default
spec:
  replicas: 1
  selector:
    matchLabels:
      app: frontend
  template:
    metadata:
      labels:
        app: frontend
    spec:
      containers:
        - image: 'registry.cn-hangzhou.aliyuncs.com/mse-demo-hz/user-gray:base'
          imagePullPolicy: Always
          name: frontend
          resources: {}
---
apiVersion: v1
kind: Service
metadata:
  name: frontend-base-svc
  namespace: default
spec:
  ports:
    - port: 80
      protocol: TCP
      targetPort: 80
  selector:
    app: frontend
  type: ClusterIP

---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  labels:
    ingress-controller: mse
  namespace: default
  name: frontend-base-ingress
spec:
  ingressClassName: mse
  rules:
    - http:
        paths:
          - backend:
              service:
                name: frontend-base-svc
                port:
                  number: 80
            path: /
            pathType: Prefix

`frontend-gray.yaml`

apiVersion: apps/v1
kind: Deployment
metadata:
  name: frontend-gray
  namespace: default
spec:
  replicas: 1
  selector:
    matchLabels:
      app: frontend-gray
  template:
    metadata:
      labels:
        app: frontend-gray
    spec:
      containers:
        - image: 'registry.cn-hangzhou.aliyuncs.com/mse-demo-hz/user-gray:gray'
          imagePullPolicy: Always
          name: frontend-gray
          resources: {}
---
apiVersion: v1
kind: Service
metadata:
  name: frontend-gray-svc
  namespace: default
spec:
  ports:
    - port: 80
      protocol: TCP
      targetPort: 80
  selector:
    app: frontend-gray
  type: ClusterIP

---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  labels:
    ingress-controller: mse
  annotations:
    nginx.ingress.kubernetes.io/canary: 'true'
    nginx.ingress.kubernetes.io/canary-by-header: x-higress-tag
    nginx.ingress.kubernetes.io/canary-by-header-value: gray
  name: frontend-gray-ingress
  namespace: default
spec:
  ingressClassName: mse
  rules:
    - http:
        paths:
          - backend:
              service:
                name: frontend-gray-svc
                port:
                  number: 80
            path: /
            pathType: Prefix

步骤二：MSE控制台配置灰度插件

登录MSE网关管理控制台，并在顶部菜单栏选择地域。
在左侧导航栏，选择云原生网关 > 网关列表，单击目标网关实例ID。
在左侧导航栏，单击插件市场。
在插件市场页面，搜索frontend-gray关键字，然后单击插件frontend-gray卡片。
选择插件配置 > 域名级插件规则，单击新建规则，在新建规则页面配置如下规则，详细配置可参见配置规则。
```
grayKey: userid
rules:
  - name: beta-user
    grayKeyValue:
      - "00000002"
      - "00000003"
baseDeployment:
  version: base
grayDeployments:
  - name: beta-user
    version: gray
    enabled: true
```
打开是否生效开关，在生效目标中选择 *（所有域名），单击确定完成配置。

步骤三：结果验证

登录容器服务控制台，在左侧导航栏选择集群列表，在集群列表页面单击所创建的容器服务集群，进入集群详情页，在左侧导航栏选择网络 > 路由，查看公网访问端点。
在路由列表中，可以看到 frontend-base-ingress（规则 / → frontend-base-svc）和 frontend-gray-ingress（规则 / → frontend-gray-svc）两条 MSE 网关类型的 Ingress，复制 frontend-base-ingress 的端点列中的 NLB 公网访问地址，用于后续验证。
访问公网端点nlb-qv04p*******cn-hangzhou.nlb.aliyuncsslb.com，登录 admin/ice 账号，访问主版本，用户ID为 00000001。
访问公网端点nlb-qv04p*******cn-hangzhou.nlb.aliyuncsslb.com，登录普通用户user/ice，访问灰度版本，用户ID为 00000002。

ACK容器服务实现前端灰度

步骤一：使用容器服务部署应用

应用部署的具体操作，请参见创建无状态工作负载Deployment。

展开YAML

`frontend-base.yaml`

apiVersion: apps/v1
kind: Deployment
metadata:
  name: frontend
  namespace: default
spec:
  replicas: 1
  selector:
    matchLabels:
      app: frontend
  template:
    metadata:
      labels:
        app: frontend
    spec:
      containers:
        - image: 'registry.cn-hangzhou.aliyuncs.com/mse-demo-hz/user-gray:base'
          imagePullPolicy: Always
          name: frontend
          resources: {}
---
apiVersion: v1
kind: Service
metadata:
  name: frontend-base-svc
  namespace: default
spec:
  ports:
    - port: 80
      protocol: TCP
      targetPort: 80
  selector:
    app: frontend
  type: ClusterIP

`frontend-gray.yaml`

apiVersion: apps/v1
kind: Deployment
metadata:
  name: frontend-gray
  namespace: default
spec:
  replicas: 1
  selector:
    matchLabels:
      app: frontend-gray
  template:
    metadata:
      labels:
        app: frontend-gray
    spec:
      containers:
        - image: 'registry.cn-hangzhou.aliyuncs.com/mse-demo-hz/user-gray:gray'
          imagePullPolicy: Always
          name: frontend-gray
          resources: {}
---
apiVersion: v1
kind: Service
metadata:
  name: frontend-gray-svc
  namespace: default
spec:
  ports:
    - port: 80
      protocol: TCP
      targetPort: 80
  selector:
    app: frontend-gray
  type: ClusterIP

步骤二：MSE控制台配置灰度插件

登录MSE网关管理控制台，并在顶部菜单栏选择地域。
在左侧导航栏，选择云原生网关 > 网关列表，单击目标网关实例ID。
在左侧导航栏，单击插件市场。
在插件市场页面，搜索frontend-gray关键字，然后单击插件frontend-gray卡片。
选择插件配置 > 域名级插件规则，单击新建规则，在新建规则页面配置如下规则，详细配置可参见配置规则。
```
grayKey: userid
rules:
  - name: beta-user
    grayKeyValue:
      - "00000002"
      - "00000003"
baseDeployment:
  version: base
grayDeployments:
  - name: beta-user
    version: gray
    enabled: true
```

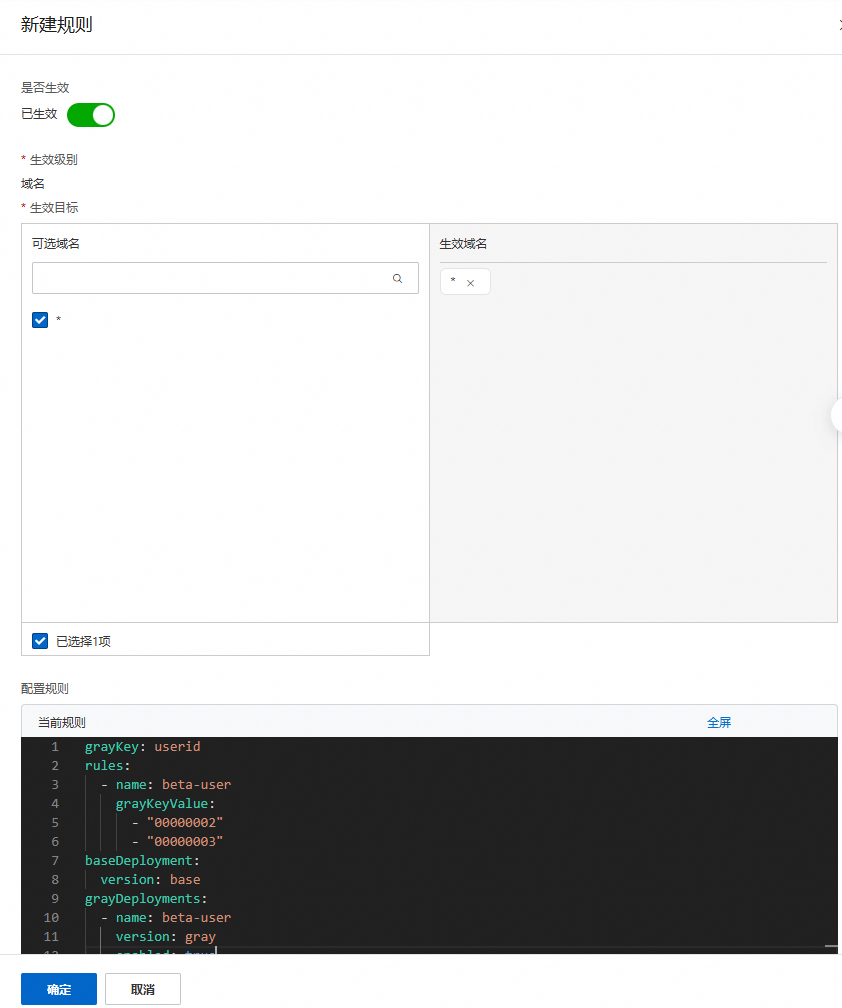

打开是否生效开关，在生效目标中选择 *（所有域名），单击确定完成配置。

步骤三：添加网关服务来源

登录MSE网关管理控制台，并在顶部菜单栏选择地域。
在左侧导航栏，选择云原生网关 > 网关列表，单击目标网关实例ID。
在左侧导航栏，选择路由管理，然后选择来源页签。
单击创建来源。在创建来源面板，选择来源类型为容器服务，ACK/ASK/ACS 集群选择所创建的容器服务集群，然后单击确定。
开启 监听K8s Ingress 开关（默认监听全部命名空间下的 Ingress 资源，可单击 自定义 修改），并在 安全组授权 区域确认安全组及端口范围（默认为 1/65535）。

步骤四：创建服务

登录MSE网关管理控制台，并在顶部菜单栏选择地域。
在左侧导航栏选择云原生网关 > 网关列表。
在网关列表页面，单击目标网关名称。
在左侧导航栏，选择路由管理，然后选择服务页签。

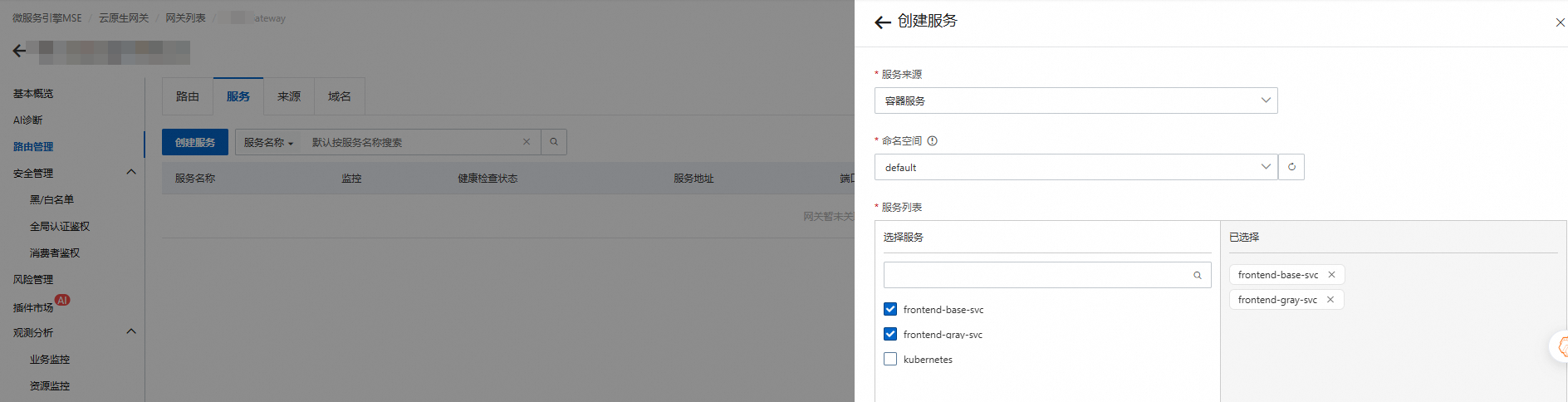

单击创建服务。在创建服务面板，配置服务相关参数，然后单击确定。
将服务来源设置为容器服务，命名空间选择default，在服务列表中勾选frontend-base-svc和frontend-gray-svc。

步骤五：创建base路由

登录MSE网关管理控制台，并在顶部菜单栏选择地域。
在左侧导航栏，选择云原生网关 > 网关列表，单击目标网关实例ID。
在左侧导航栏，单击路由管理，然后在路由页签单击创建路由。
在创建路由页面，配置如下相关项，然后单击保存并发布。

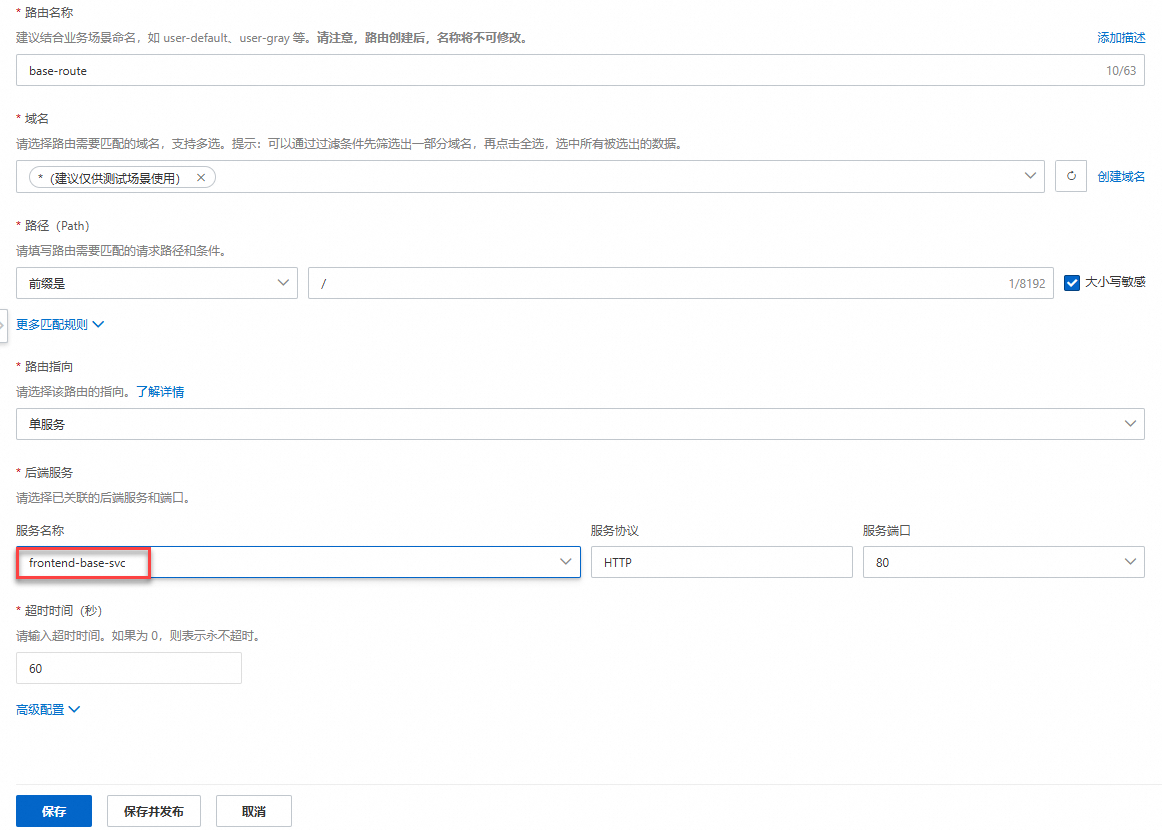

设置路由名称为 base-route，路径(Path)选择前缀是并填写 /，路由指向选择单服务，服务名称选择 frontend-base-svc，服务协议为 HTTP，服务端口选择 80，超时时间填写 60 秒。

步骤六：创建gray路由

登录MSE网关管理控制台，并在顶部菜单栏选择地域。
在左侧导航栏，选择云原生网关 > 网关列表，单击目标网关实例ID。
在左侧导航栏，单击路由管理，然后在路由页签单击创建路由。
在创建路由页面，配置相关配置项，然后单击保存并发布。
配置路由名称为 gray-route，域名选择 *，路径设为前缀匹配 /。在请求头(Header)中添加一行：头名称为 x-higress-tag，条件为前缀是，值为 gray。路由指向单服务，服务名称选择 frontend-gray-svc，服务协议 HTTP，端口 80。
说明
gray代表灰度版本，和frontend-gray插件配置中 grayDeployments.version对应。

步骤七：结果验证

登录MSE网关管理控制台，并在顶部菜单栏选择地域。
在左侧导航栏，选择云原生网关 > 网关列表，单击目标网关实例ID。

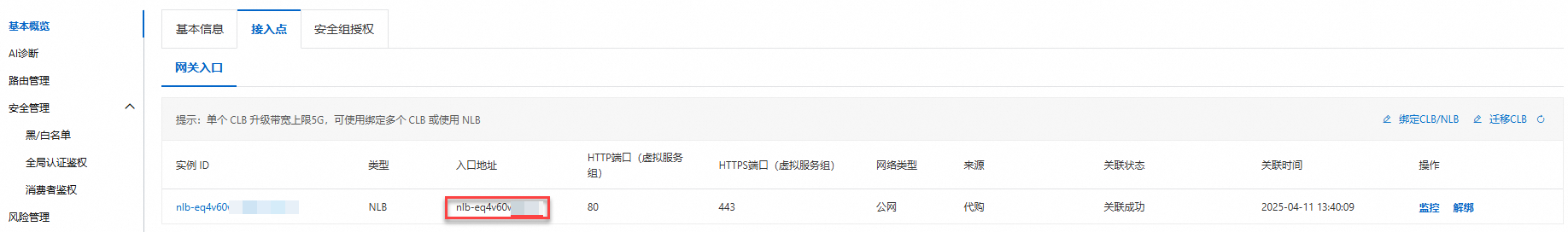

在基本概览页面，单击接入点页签，查看公网访问端点。
确认表格中 NLB 实例的 入口地址 已生成，且 关联状态 为 关联成功。

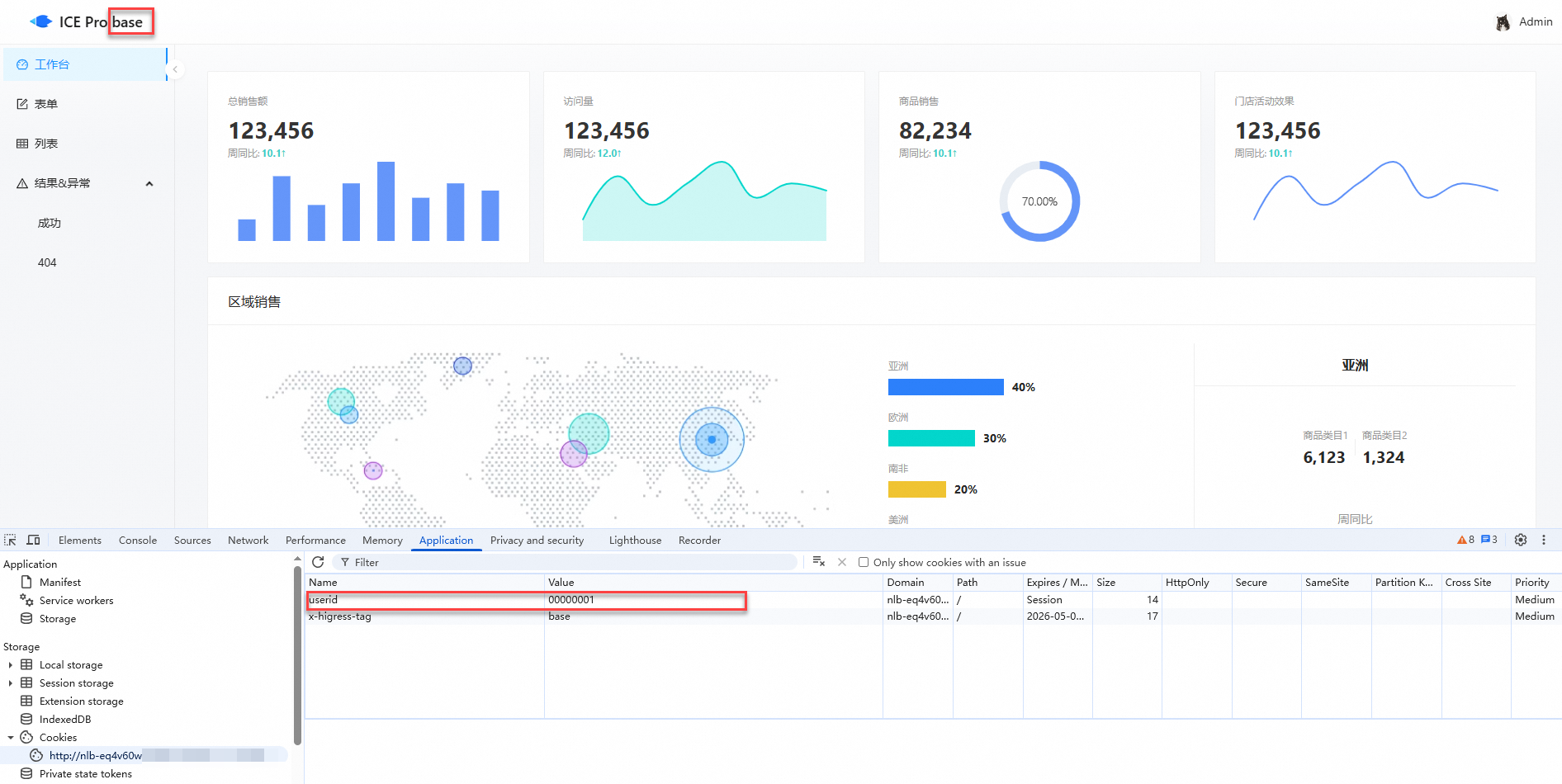

访问公网端点nlb-qv04p*******cn-hangzhou.nlb.aliyuncsslb.com，登录 admin/ice 账号，访问主版本，用户ID为 00000001。

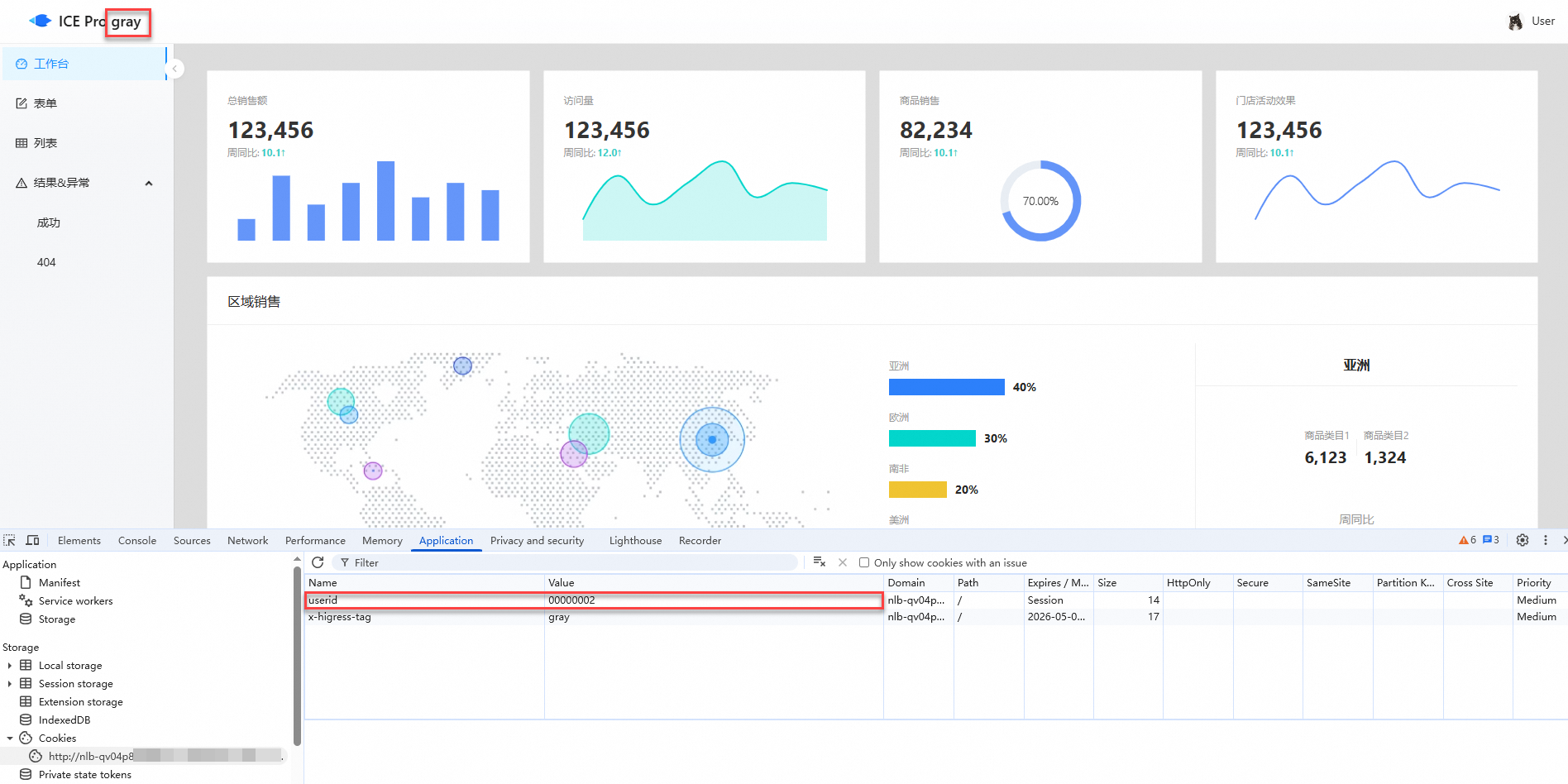

访问公网端点nlb-qv04p*******cn-hangzhou.nlb.aliyuncsslb.com，登录普通用户user/ice，访问灰度版本，用户ID为 00000002。

ECS类型服务实现前端灰度

步骤一：ECS分别部署两个前端应用

基线应用地址为：120.***.137.243:80
灰度应用地址为：120.***.137.243:8081

步骤二：创建服务

登录MSE网关管理控制台，并在顶部菜单栏选择地域。
在左侧导航栏选择云原生网关 > 网关列表。
在网关列表页面，单击目标网关名称。
在左侧导航栏，选择路由管理，然后选择服务页签。
单击创建服务。在创建服务面板，服务来源为固定地址，配置服务相关参数，然后单击确定。
设置服务名称为frontend-base-svc，服务地址填写服务器IP和端口（格式为ip:port，多个地址以换行分隔；若为公网地址，需在VPC内配置公网NAT网关），TLS模式选择关闭，然后单击确定。

步骤三：创建base路由

登录MSE网关管理控制台，并在顶部菜单栏选择地域。
在左侧导航栏选择云原生网关 > 网关列表。
在网关列表页面，单击目标网关名称。
在左侧导航栏，单击路由管理，然后在路由页签单击创建路由。
在创建路由页面，配置相关配置项，然后单击保存并发布。
设置路由名称为 base-route，路径(Path)选择前缀是并填写 /，路由指向选择单服务，服务名称选择 frontend-base-svc，服务协议为 HTTP，服务端口选择 80，超时时间填写 60 秒。

配置参数：服务名称设置为frontend-gray-svc，服务地址填写目标服务的IP和端口（格式为ip:port，多个地址以换行分隔；若为公网地址，需在VPC内配置公网NAT网关），TLS模式选择关闭。

步骤四：创建gray路由

登录MSE网关管理控制台，并在顶部菜单栏选择地域。
在左侧导航栏选择云原生网关 > 网关列表。
在网关列表页面，单击目标网关名称。
在左侧导航栏，单击路由管理，然后在路由页签单击创建路由。
在创建路由页面，配置相关项，然后单击保存并发布。
说明
gray代表灰度版本，和frontend-gray插件配置中 grayDeployments.version对应。
配置路由名称为 gray-route，域名选择 *，路径设为前缀匹配 /。在请求头(Header)中添加一行：头名称为 x-higress-tag，条件为前缀是，值为 gray。路由指向单服务，服务名称选择 frontend-gray-svc，服务协议 HTTP，端口 80。

步骤五：MSE控制台配置灰度插件

登录MSE网关管理控制台，并在顶部菜单栏选择地域。
在左侧导航栏选择云原生网关 > 网关列表。
在网关列表页面，单击目标网关名称。
在左侧导航栏，单击插件市场。
在插件市场页面，搜索frontend-gray关键字，然后单击插件frontend-gray卡片。
选择插件配置 > 域名级插件规则，单击新建规则，在新建规则页面配置如下规则，详细配置可参见配置规则。
```
grayKey: userid
rules:
  - name: beta-user
    grayKeyValue:
      - "00000002"
      - "00000003"
baseDeployment:
  version: base
grayDeployments:
  - name: beta-user
    version: gray
    enabled: true
```
打开是否生效开关，在生效目标中选择 *（所有域名），单击确定完成配置。

步骤六：结果验证

登录MSE网关管理控制台，并在顶部菜单栏选择地域。
在左侧导航栏，选择云原生网关 > 网关列表，单击目标网关实例ID。
在基本概览页面，单击接入点页签，查看公网访问端点。
确认表格中 NLB 实例的 入口地址 已生成，且 关联状态 为 关联成功。
访问公网端点nlb-qv04p*******cn-hangzhou.nlb.aliyuncsslb.com，登录 admin/ice 账号，访问主版本，用户ID为 00000001。
访问公网端点nlb-qv04p*******cn-hangzhou.nlb.aliyuncsslb.com，登录普通用户user/ice，访问灰度版本，用户ID为 00000002。

CDN/OSS类型服务实现前端灰度

步骤一：OSS文件规划

展开YAML

- app1 # 应用
  - dev # dev版本
    - index.html
    - js
      ...
    - css
      ...
    - images
      ...
  - 0.0.1  # 001版本
    - index.html
    - js
      ...
    - css
      ...
    - images
      ...
  - 0.0.2  # 002版本
    - index.html
    - js
      ...
    - css
      ...
    - images
      ...
- app2
  - dev
    - index.html
    - js
      ...
    - css
      ...
    - images
      ...
  - 0.0.1
    - index.html
    - js
      ...
    - css
      ...
    - images
      ...
  - 0.0.2
    - index.html
    - js
      ...
    - css
      ...
    - images
      ...

步骤二：创建服务

登录MSE网关管理控制台，并在顶部菜单栏选择地域。
在左侧导航栏选择云原生网关 > 网关列表。
在网关列表页面，单击目标网关名称。
在左侧导航栏，选择路由管理，然后选择服务页签。
单击创建服务。在创建服务面板，服务来源为DNS 域名，域名列表填写OSS地址，然后单击确定。
服务名称填写static-oss，服务端口填写80，TLS模式选择关闭。
重要
如果OSS的和网关在同一个Region，建议填写OSS的内网地址，如果不在一个Region，请填写公网地址。

步骤三：创建路由

登录MSE网关管理控制台，并在顶部菜单栏选择地域。
在左侧导航栏选择云原生网关 > 网关列表。
在网关列表页面，单击目标网关名称。
在左侧导航栏，单击路由管理，然后在路由页签单击创建路由。
在创建路由页面，配置相关项，然后单击保存并发布。
各配置项示例值：路由名称填写 project-a-app-1，域名选择 *，路径(Path)匹配方式选择前缀是并填写 /app1，勾选大小写敏感，路由指向选择单服务，后端服务中服务名称选择 static-oss、服务协议为 HTTP、服务端口为 80，超时时间填写 60 秒。

步骤四：MSE控制台配置灰度插件

登录MSE网关管理控制台，并在顶部菜单栏选择地域。
在左侧导航栏选择云原生网关 > 网关列表。
在网关列表页面，单击目标网关名称。
在左侧导航栏，单击插件市场。
在插件市场页面，搜索frontend-gray关键字，然后单击插件frontend-gray卡片。

选择插件配置 > 域名级插件规则，单击新建规则，在新建规则页面配置如下规则，详细配置可参见配置规则。

grayKey: userid
rules:
  - name: beta-user
    grayKeyValue:
      - "00000002"
      - "00000003"
rewrite:
  host: xx.oss-cn-shanghai.aliyuncs.com ##OSS 地址
  indexRouting:
    "/app1": "/project-a/app1/{version}/index.html" #首页（html）路径重写
  fileRouting:
     "/app1": "/project-a/app1/{version}" #资源（css/js/images）路径重写
baseDeployment:
  version: dev
grayDeployments:
  - name: beta-user
    version: 0.0.1
    enabled: true

步骤五：结果验证

登录MSE网关管理控制台，并在顶部菜单栏选择地域。
在左侧导航栏，选择云原生网关 > 网关列表，单击目标网关实例ID。
在基本概览页面，单击接入点页签，查看公网访问端点。
确认表格中 NLB 实例的 入口地址 已生成，且 关联状态 为 关联成功。
访问公网端点nlb-qv04p*******cn-hangzhou.nlb.aliyuncsslb.com，登录 admin/ice 账号，访问主版本，用户ID为 00000001。
访问公网端点nlb-qv04p*******cn-hangzhou.nlb.aliyuncsslb.com，登录普通用户user/ice，访问灰度版本，用户ID为 00000002。

FAQ

前端灰度是否还可以配置重写策略？

如果服务来源是非CDN/OSS ，可以搭配重写策略生效。
如果服务来源是CDN/OSS的前端灰度是不可以搭配重写策略，因为相关的重写策略在frontend-gray灰度插件中实现了，如果配置重写策略，会发生冲突，返回403等一些异常情况。

是否可以往HTML首页注入一些全局变量？

可以在html的<head> 标签中（一般是CSS样式等属性），或者<body>标签的头部和尾部注入一些全局JavaScript脚本。
通过injection往HTML首页注入代码，可以在head标签注入代码，也可以在body标签的first和last位置注入代码。

grayKey: userid
rules:
- name: inner-user
  grayKeyValue:
  - '00000001'
  - '00000005'
baseDeployment:
  version: base
grayDeployments:
  - name: beta-user
    version: gray
    enabled: true
    weight: 80
injection:
  head:
    - <script>console.log('Header')</script>
  body:
    first:
      - <script>console.log('hello world before')</script>
      - <script>console.log('hello world before1')</script>
    last:
      - <script>console.log('hello world after')</script>
      - <script>console.log('hello world after2')</script>

灰度版本生效时机？

假设A用户现在的前端版本是0.0.1, 这时候发布前端版本 0.0.2, 并且A客户命中了灰度规则，是否能立即生效？

是不会立即生效，出于下面几点原因考虑：

如果发布版本需要实时生效，这时候就需要由后端来动态控制版本。首先无法实现前后端发布解耦，其次页面的稳定性强依赖这个接口，无法做CDN加速。
假设版本能够实时生效，客户在使用某个功能的时候，可能出现上一秒还在使用某个按钮，下一秒这个按钮就不见了的情况。体验非常糟糕。

什么时机刷新页面？

一般网站是有设置Session超时重新登录，一段时间没有访问后，需重新登录页面。
用户通过登录页面登录到应用中。

所以，在登录页面的时候，需要刷新页面，以获取最新的灰度信息。前端登录

async function handleLogin(values: LoginParams) {
    try {
      const result = await login(values);
      if (result.success) {
        message.success('登录成功！');
        await updateUserInfo();
        const urlParams = new URL(window.location.href).searchParams;
  	    window.location.href = `${urlParams.get('redirect') || '/'}`;
        return;
      }
      console.log(result);
      // 如果失败去设置用户错误信息，显示提示信息
      setLoginResult(result);
    } catch (error) {
      message.error('登录失败，请重试！');
      console.log(error);
    }
  }
